2016 YAMAHA XVS950CU Manual de utilização (in Portuguese)

Manutenção periódica e ajustes
6-16
6
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus da frente e de trás d evem ser
d a mesma marca e mo delo; caso con-
trário, as características de con dução
d o veículo pod em ser diferentes, o que
pod eria causar um aci dente.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
PAU21963
Ro das d e ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
 Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
Pneu
da frente:
Ta m a n h o :
100/90-19M/C 57H
Fabricante/modelo: BRIDGESTONE/EXEDRA G721F
Pneu de trás:
Ta m a n h o : 150/80B16M/C 71H
Fabricante/modelo: BRIDGESTONE/EXEDRA G722F
U2DEP1P0.book Page 16 Tuesday, September 8, 2015 9:09 AM

Manutenção periódica e ajustes
6-17
6
PAU55643
Ajuste da folga da alavanca da
embraiagemA folga da alavanca da embraiagem deverá
medir 5.0–10.0 mm (0.20–0.39 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
1. Desaperte a contraporca na alavanca
da embraiagem.
2. Para aumentar a folga da alavanca da embraiagem, rode a respetiva cavilha
ajustadora na direção (a). Para reduzir
a folga da alavanca da embraiagem,
rode a cavilha ajustadora na direção
(b).
NOTASe tiver sido possível obter a folga especi-
ficada para a alavanca da embraiagem
conforme descrito acima, ignore os passos
3–6.3. Rode a cavilha ajustadora na alavancada embraiagem totalmente na direção
(a) para desapertar o cabo da em-
braiagem.
4. Desaperte a contraporca situada no
cárter.
5. Para aumentar a folga da alavanca da embraiagem, rode a respetiva porca
ajustadora na direção (a). Para reduzir a folga da alavanca da embraiagem,
rode a porca ajustadora na direção
(b).
6. Aperte a contraporca situada no cár- ter.
7. Aperte a contraporca situada na ala- vanca da embraiagem.
1. Cavilha ajustadora da folga da alavanca da embraiagem
2. Contraporca (alavanca da embraiagem)
3. Folga da alavanca da embraiagem
12
3
(a)
(b)
1. Contraporca (cárter)
2. Porca ajustadora da folga da alavanca da embraiagem
2
1(a)
(b)
U2DEP1P0.book Page 17 Tuesday, September 8, 2015 9:09 AM

Manutenção periódica e ajustes
6-18
6
PAU37914
Verificação da folga d a alavanca
d o travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solici-
te a um concessionário Yamaha que inspe-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pod e indicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes d e utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.
PAU57070
Interruptores das luzes dos tra-
võesPara mod elos sem sistema ABS
A luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, ajuste o in-
terruptor da luz do travão traseiro como
segue, mas tendo em atenção que o inter-
ruptor da luz do travão dianteiro deve ser
ajustado por um concessionário Yamaha.
Rode a porca ajustadora do interruptor da
luz do travão traseiro enquanto mantém o
interruptor da luz do travão traseiro no res-
petivo lugar. Para fazer com que a luz do
travão se acenda mais cedo, rode a porca ajustadora na direção (a). Para fazer com
que a luz do travão se acenda mais tarde,
rode a porca ajustadora na direção (b).
Para mod
elos com sistema ABS
A luz do travão, que é ativada pelo pedal do
travão e pela alavanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, solicite a
um concessionário Yamaha que ajuste os
interruptores da luz do travão.
1. Sem folga da alavanca do travão
1
1. Interruptor da luz do travão traseiro
2. Porca ajustadora do interruptor da luz do travão traseiro
1
2
(a)
(b)
U2DEP1P0.book Page 18 Tuesday, September 8, 2015 9:09 AM

Manutenção periódica e ajustes
6-19
6
PAU22393
Verificação das pastilhas dos
travões da frente e d e trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de
lubrificação e manutenção periódica.
PAU22432
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com ranhuras indicadoras
de desgaste, que lhe permitem verificar o
desgaste da pastilha do travão sem ter de
desmontar o travão. Para verificar o des-
gaste da pastilha do travão, verifique as ra-
nhuras indicadoras do desgaste. Caso uma
pastilha do travão se tenha gasto até ao
ponto em que as ranhuras indicadoras de desgaste tenham quase desaparecido, so-
licite a um concessionário Yamaha que
substitua as pastilhas do travão como um
conjunto.
PAU22501
Pastilhas
do travão de trás
Verifique se existem danos em cada uma
das pastilhas do travão traseiro e meça a
espessura do revestimento. Se uma das
pastilhas do travão estiver danificada ou se
a espessura do revestimento for inferior a
0.8 mm (0.03 in), solicite a um concessio-
nário Yamaha que substitua as pastilhas
como um conjunto.
PAU40262
Verificação do nível d e líquido
d os travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro
1. Ranhura indicadora de desgaste da pastilha
do travão11
1. Espessura do revestimento
1

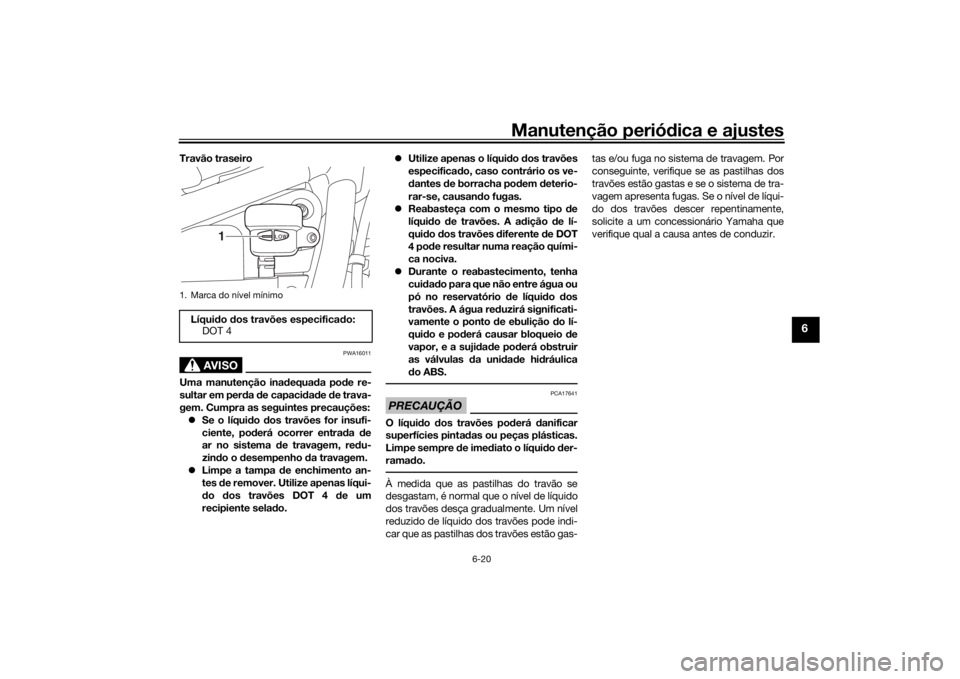

1. Marca do nível mínimo
1
U2DEP1P0.book Page 19 Tuesday, September 8, 2015 9:09 AM

Manutenção periódica e ajustes
6-20
6
Travão traseiro
AVISO
PWA16011
Uma manutenção ina dequa da po de re-
sultar em per da de capaci dad e de trava-
gem. Cumpra as seguintes precauções:
 Se o líqui do dos travões for insufi-
ciente, po derá ocorrer entra da de
ar no sistema de travagem, re du-
zin do o d esempenho da travagem.
 Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
d o dos travões DOT 4 de um
recipiente sela do. 
Utilize apenas o líqui do dos travões
especifica do, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
 Reabasteça com o mesmo tipo d e
líqui do de travões. A a dição de lí-
qui do dos travões diferente de DOT
4 p o
de res

ultar numa reação quími-
ca nociva.
 Durante o reabastecimento, tenha
cui dad o para que não entre água ou
pó no reservatório de líqui do dos
travões. A água re duzirá significati-
vamente o ponto de ebulição do lí-
qui do e po derá causar bloqueio de
vapor, e a suji dad e po derá obstruir
as válvulas d a unidad e hi dráulica
d o ABS.
PRECAUÇÃO
PCA17641
O líqui do dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre d e imediato o líqui do der-
rama do.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas- tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
1. Marca do nível mínimoLíqui
do dos travões especificad o:
DOT 4
1
U2DEP1P0.book Page 20 Tuesday, September 8, 2015 9:09 AM

Manutenção periódica e ajustes
6-21
6
PAU22733
Mu dança do líqui do dos travõesSolicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na tabela de lubrificação
e manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre e das pinças, assim como
os tubos dos travões, nos intervalos espe-
cificados a seguir ou sempre que apresen-
tem danos ou fugas.
 Vedantes de óleo: Substitua de dois
em dois anos.
 Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU23041
Folga da correia de transmissãoA folga da correia de transmissão deve ser
verificada e ajustada nos intervalos especi-
ficados na tabela de lubrificação e manu-
tenção periódica.
PAU55773
Verificação da folga da correia de trans-
missão
1. Coloque o veículo no descanso late- ral.
2. Observe a posição atual da correia da
transmissão, utilizando as marcas
próximas do orifício de verificação da
correia de transmissão. 3. Observe a posição da correia de
transmissão após aplicação de uma
força de 45 N (4.5 kgf, 10 lbf) na cor-
reia com um calibrador da tensão da
correia, como ilustrado.
NOTAPoderá obter um calibrador da tensão da
correia num concessionário Yamaha.4. Calcule a folga da correia de transmis-são, subtraindo a medição observada
no passo 2 da medição observada no
passo 3.

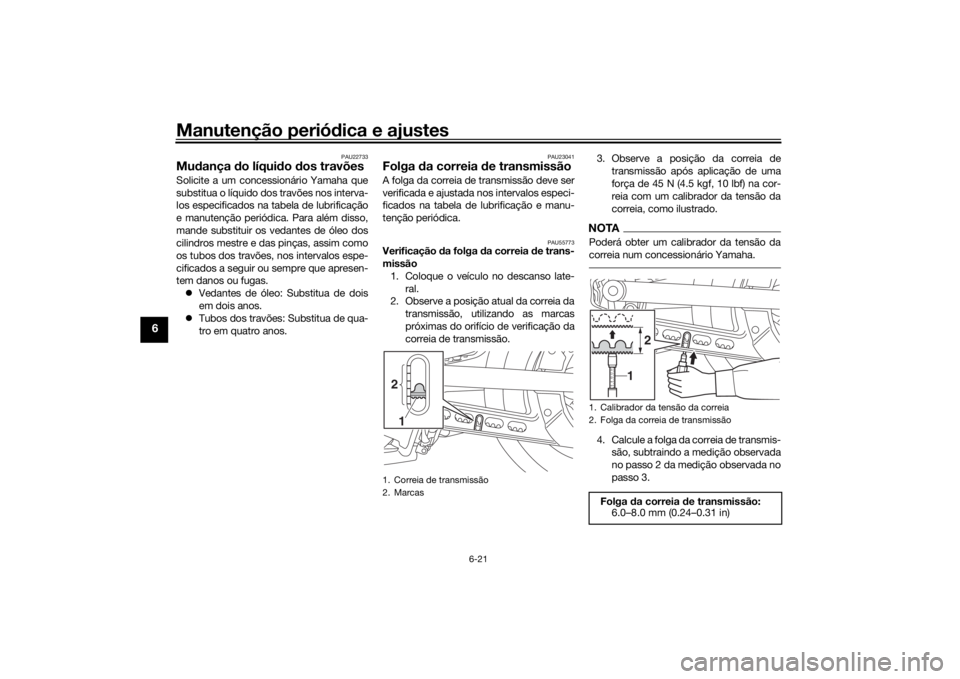

1. Correia de transmissão
2. Marcas2
1
1. Calibrador da tensão da correia
2. Folga da correia de transmissãoFolga da correia de transmissão:
6.0–8.0 mm (0.24–0.31 in)
6 8 10 12 14
1
2
U2DEP1P0.book Page 21 Tuesday, September 8, 2015 9:09 AM

Manutenção periódica e ajustes
6-22
6
5. Se a folga da correia de transmissão
estiver incorreta, solicite o ajuste a um
concessionário Yamaha.
PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais d a-
nos no recetáculo exterior d os cabos
pod em resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos danifica dos assim
que possível, para evitar situações de in-
segurança.
[PWA10712] PAU49921
Verificação e lubrificação d
o pu-
nho e do cabo do acelera dorO funcionamento do punho do acelerador
deverá ser verificado antes de cada via-
gem. Além disso, o cabo deverá ser lubrifi-
cado por um concessi onário Yamaha nos
intervalos especificados na tabela de ma-
nutenção periódica.
Lubrificante recomen dad o:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos
adequado
U2DEP1P0.book Page 22 Tuesday, September 8, 2015 9:09 AM

Manutenção periódica e ajustes
6-23
6
PAU44276
Verificação e lubrificação dos
pe dais do travão e de mu dança
d e veloci dad esAntes de cada viagem, deverá verificar o
funcionamento dos pedais do travão e de
mudança de velocidades e, se necessário,
deverá lubrificar os pivôs dos pedais.
Ped al do travão
Ped al de mu dança de veloci dad es
PAU23144
Verificação e lubrificação das
alavancas do travão e da em-
braiagemAntes de cada viagem, deverá verificar o
funcionamento das alavancas do travão e
da embraiagem e, se necessário, deverá
lubrificar os pivôs da alavanca.
Alavanca do travão
Alavanca da embraiagem
Lubrificante recomen dad o:
Massa de lubrificação de sabão de
lítio
U2DEP1P0.book Page 23 Tuesday, September 8, 2015 9:09 AM
