Klocka
Klockan visar tiden i 12-timmarsformat.
Även när nyckeln inte står i läge “ON” kan
du visa klockan under 10 sekunder genom
att trycka på den nedre inställningsknap-
pen.
För att ställa in klockan1. Vrid nyckeln till “ON”.
2. Växla displayen till klockan.
3. Siffrorna för timmar börjar att blinka när du trycker på den nedre och övre
inställningsknappen samtidigt i två
sekunder.
4. Tryck på den övre inställningsknappen för att ställa in timmar.
5. Siffrorna för minuter börjar att blinka när du trycker på den nedre inställ-
ningsknappen. 6. Tryck på den övre inställningsknappen
för att ställa in minuter.
7. Tryck på den nedre inställningsknap- pen för att bekräfta inställningarna och
starta klockan.
TIPSVid inställning av timmar och minuter, tryck-
er du snabbt på den övre inställningsknap-
pen för att stega upp ett värde i taget och
håller knappen intryckt för att stega upp vär-det kontinuerligt.
Reglering av ljusstyrka
Ljusstyrkan på multi-funktionsmätaren kan
justeras i sex olika ljusstyrkenivåer.
För att justera ljusstyrkan1. Vrid nyckeln till “OFF”. 2. Håll den nedre inställningsknappen in-
tryckt.
3. Vrid nyckeln till “ON” och fortsätt hålla den nedre inställningsknappen intryckt
tills displayen växlar till ljusstyrkenivå.
4. Ändra ljusstyrkan genom att trycka på den övre inställningsknappen.
5. Bekräfta den valda ljusstyrkenivån och
avsluta ljusstyrkedisplayen genom att
trycka på den nedre inställningsknap-
pen.
1. Klocka
1
1. Visning av ljusstyrkans nivå
1
B90-F8199-M0_1.book 11 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-12
1
23
4
5
6
7
8
9
10
11
12
MAU47634
D-läge (körläge)D-läge är ett elektroniskt styrt motorprestan-
dasystem med tre inställningslägen (“STD”,
“A”, och “B”).
Tryck på drivlägesknappen “MODE” för att
växla mellan lägena. (Se sidan 3-13 för en
beskrivning av kö rlägeskontakten.)TIPSInnan du använder D-läge ska du se till att
du förstår hur det funger ar och hur körläges-kontakten används.
Läge “STD”
Läge “STD” är lämplig för olika körförhållan-
den.
I detta läge kan föraren få en mjuk och spor-
tig körbarhet från det låga varvtalsområdet till det höga.
Läge “A”
Läge “A” ger ett sportigare motorsvar vid
låga varvtal och i mellanregistret jämfört
med läge “STD”.
Läge “B”
Läge “B” ger ett svar som är något mindre
vass i jämförelse med läge “STD” och läm-
par sig för körsituationer som kräver ett
känsligare svar på gaspådrag.
MAU1234K
S

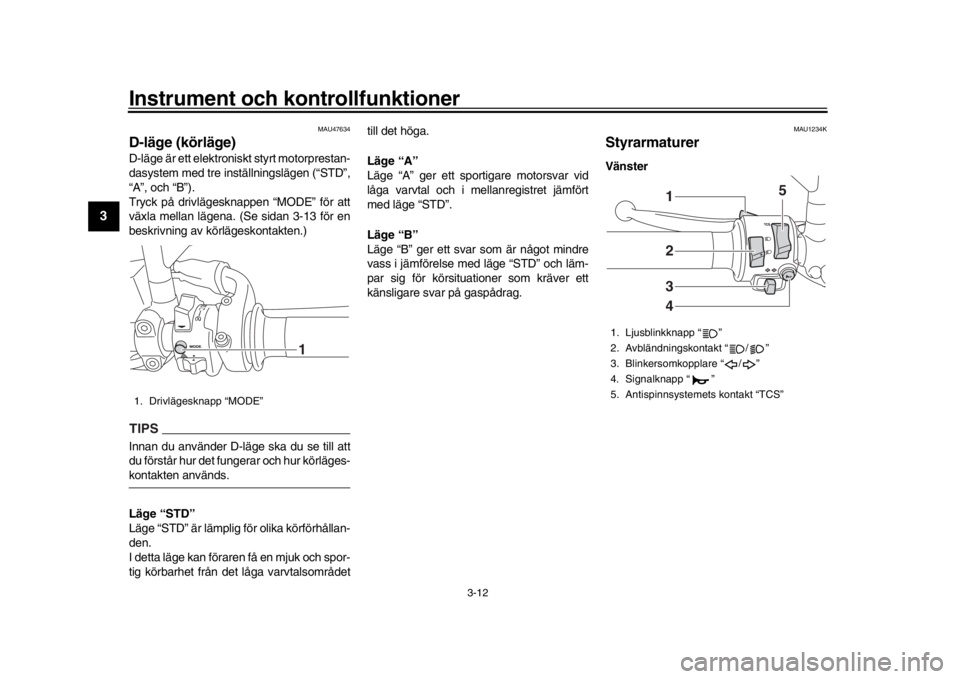

tyrarmaturerVänster
1. Drivlägesknapp “MODE”
1
1. Ljusblinkknapp “ ”
2. Avbländningskontakt “ / ”
3. Blinkersomkopplare “ / ”
4. Signalknapp “ ”
5. Antispinnsystemets kontakt “TCS”
2341 5
B90-F8199-M0_1.book 12 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-13
1
234
5
6
7
8
9
10
11
12
Höger
MAU12352
Ljusblinkknapp “ ”
Tryck på knappen för att blinka med hellju-
set.TIPSLjusblinkknappen har ingen effekt när av-bländningskontakten är inställd på “ ”.
MAU12401
Avbländningskontakt “ / ”
Tryck knappen till läge “ ” för att få helljus
och till läge “ ” fö r att få halvljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vänster
blinkers, skjut knappen till “ ”. När du släp-
per knappen återgår den till sitt mittläge. För
att stänga av blinkningen, tryck in knappen
när den har återgått till sitt mittläge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU73391
Antispinnsystemets kontakt “TC S”
Tryck ned knappen när gasreglaget är
stängt om du vill ändra från TCS “1” till “2”.
Tryck upp knappen när du vill ändra från
TCS “2” till “1”.
Tryck upp knappen i två sekunder för att
stänga av systemet när fordonet står stilla.
Tryck ned knappen för att slå på systemet.TIPS
Aktuell TCS-inställning visas på
TCS-displayen (sidan 3-8).

Se sidan 3-16 för en förklaring av anti-
spinnsystemet och TCS-inställningar-na.
MAU54212
S topp/Kör/ Start-knapp “ / / ”
Ställ in knappen på “ ” när du vill dra igång
motorn med startmotorn och tryck sedan
ned knappen mot “ ”. Se sidan 5-1 för
startinstruktioner fö re start av motorn.
För knappen till läge “ ” för att stoppa mo-
torn i en nödsituation, exempelvis om mo-
torcykeln välter eller om gasreglaget hänger
sig.
MAU12735
Varningsblinkersomkopplare “ ”
Med nyckeln i läge “ON” eller i “ ”, använd
omkopplaren för att sätta på varningsblin-
kers (alla blinkerslampor blinkar samtidigt).
Varningsblinkers används för att påkalla
uppmärksamhet för andra förare om du har
stannat med skotern på platser där du kan
utgöra en trafikfara.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,eftersom batterie t kan laddas ur.
MAU73321
Drivlägesknapp “MODE”
VARNING
MWA18440
Ändra inte drivläget medan fordonet för-
1. Motorns start/stoppknapp “ / / ”
2. Drivlägesknapp “MODE”
3. Varningsblinkersomkopplare “ ”
123
B90-F8199-M0_1.book 13 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-14
1
23
4
5
6
7
8
9
10
11
12
flyttar sig.
Tryck på knappen när gashandtaget är
stängt och du vill ändra drivläget (se sidan
3-12) i följande ordning:
A  B  STD  ATIPS
Det aktuella drivläget visas på drivlä-
gesdisplayen (se sidan 3-7).

Det aktuella drivläge t sparas när fordo-net stängs av.
MAU12822
KopplingshandtagKopplingshandtaget är placerat på styrets
vänstra sida. För att koppla ur, dra in kopp-
lingshandtaget mot styrgreppet. För att
släppa kopplingen, släpp kopplingshandta-
get. Kopplingshandtaget bör dras in snabbt
och släppas långsamt för att kopplingen ska
ta mjukt.
På kopplingshandtaget sitter en kopplings-
kontakt som är en del av avstängningssys-
temet för tändkretsen. (Se sidan 3-25.)
MAU12872
VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida och används i kombination
med kopplingshandtaget vid växling av den
6-växlade växellådan som denna motorcy-
kel är utrustad med.
1. Kopplingshandtag
1
1. Växelpedal
1
B90-F8199-M0_1.book 14 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-15
1
234
5
6
7
8
9
10
11
12
MAU26825
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utrustat med en juster-
ratt. För att justera av ståndet mellan broms-
handtaget och gashandtaget, vrid
justerratten samtidigt som du trycker fram
bromshandtaget från gashandtaget. Se till
att du får rätt inställning på justerratten så
att den riktas mot “ ”-markeringen på
bromshandtaget.
MAU12944
BromspedalBromspedalen är placerad på motorcykelns
högra sida. Tryck ner bromspedalen för att
aktivera bromsen på bakhjulet.
MAU63040
AB SYamaha ABS (Anti-lock Brake System) be-
står av ett dubbelt el ektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarn a som vanliga brom-
sar. En pulserande k änsla kan kännas i
bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta
ABS-systemet arbeta, “pumpa” inte brom-
sarna eftersom det minskar bromsförmå-
gan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har AB S.
AB S fungerar bäst vid långa in-
bromsningssträckor.

På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med AB S änutan.
ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.

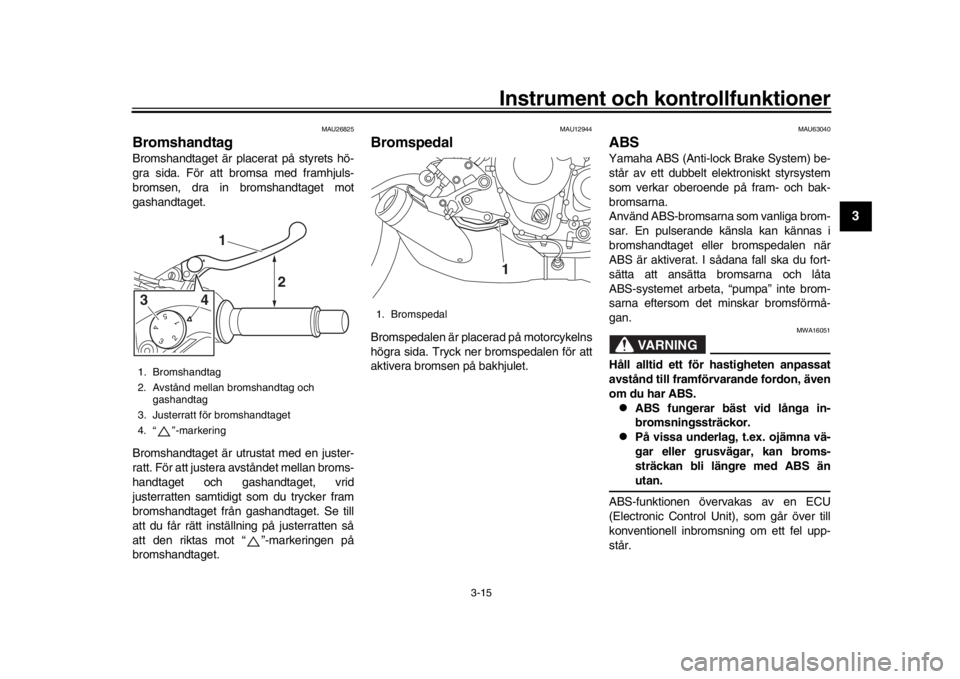

1. Bromshandtag
2. Avstånd mellan bromshandtag och gashandtag
3. Justerratt för bromshandtaget
4. “ ”-markering
543
21
1
2
43
1. Bromspedal
1
B90-F8199-M0_1.book 15 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-16
1
23
4
5
6
7
8
9
10
11
12
TIPS
ABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.

Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-vändas.
VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kanABS -funktionen fungera felaktigt.
MAU73311
AntispinnsystemAntispinnsystemet (TCS) bidrar till motorcy-
kelns förmåga att behålla dragkraften när
den accelererar på hala ytor, som t.ex. på
grusvägar eller våta vägunderlag. Om gi-
varna känner av att det bakre hjulet börjar
att spinna (på ett okon trollerat sätt), så reg-
lerar antispinnsystemet motorns kraft efter
behov tills väggreppet har återställts.
VARNING
MWA15432
Antispinnsystemet ersätter inte an-
svarsfull körning enligt rådande förhål-
landen. Antispinnsystemet kan inte
förhindra att motorcykeln förlorar drag-
kraften om den kör för snabbt in i kurvor,
när den accelererar kraftigt i skarpa
vinklar eller vid inbromsning och det kan
inte förhindra framhjulet från att spinna.
Precis som med alla motorcyklar ska du
vara försiktig när du närmar dig ytor som
kan vara hala, och undvika verkligt halaytor.
“ ” Indikeringslampan blinkar när antis-
pinnsystemet är aktiverat. Du kan märka
små ändringar i ljuden från motorn och av-
gassystemet när systemet har kopplats in.
Under vissa förhållanden inaktiveras antis-
pinnsystemet automatiskt. När detta händer
tänds “ ”-indikeringslampan och
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
1
2
12
B90-F8199-M0_1.book 16 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-17
1
234
5
6
7
8
9
10
11
12
“ ”-varningslampan.
TCS-displayen (sidan 3-8) visar aktuell
TCS-inställning. Tre inställningar finns.
TCS “OFF”
Med TCS “OFF” stängs antispinnsystemet
av.
TCS “1”
Med TCS “1” minimeras antispinnsyste-
mets systemreglering.
TCS “2”
Med TCS “2” maximeras antispinnsyste-
mets systemreglering – hjulspinn regleras i
maximal utsträckning.TIPS
Använd antispinnknappen (sidan
3-13) för att ändra TCS-inställningar.

Antispinnsystemet kan bara slås på
och av när fordonet står stilla.

Antispinnsystemet slås på och ställs in
på TCS “1” eller “2” (beroende på vilket
som användes senast) när nyckeln
vrids till “ON”.

Stäng av antispinnsystemet om du be-
höver frigöra bakhjulet när fordonet
har kört fast i lera, sand eller andralösa underlag.
VIKTIGT
MCA16801
Använd bara de specificerade däcken.
(Se sidan 6-15.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som detska.
Återställa antispinnsystemet
Antispinnsystemet kommer automatiskt in-
aktiveras när:
framhjulet eller bakhjulet förlorar kon-
takten med marken medan du kör.

alltför mycket bakhjulsspinn upptäcks
under körning.

ett av hjulen roteras med nyckeln i läge
“ON” (exempelvis när underhåll ge-
nomförs).
Om antispinnsystemet är inaktiverat tänds
både “ ”-indikeringslampan och “ ”-var-
ningslampan.
Om detta händer, försök inaktivera syste-
met på följande vis. 1. Stanna fordonet och vrid nyckeln till läge “OFF”.
2. Vänta några sekunder och vrid tillbaka nyckeln till läge “ON”.
3. “ ”-indikeringslampan ska då släck-
as och systemet aktiveras.
4. “ ”-varningslampan ska släckas när motorcykeln kommer upp i en färdhas- tighet på 20 km/h (12 mi/h).
TIPSOm “ ”-indikeringslampan eller “ ”-var-
ningslampan fortfarande lyser efter åter-
ställningen kan du fortfarande köra
fordonet, men du bör låta en Yamaha-åter-
försäljare kontrollera fordonet så fort sommöjligt.
B90-F8199-M0_1.book 17 ページ ２０１５年１２月１７日　木曜日　午後２時３２分

Instrument och kontrollfunktioner
3-18
1
23
4
5
6
7
8
9
10
11
12
MAU13075
TanklockFör att öppna tanklocket
Öppna luckan i tanklocket, stoppa i nyckeln
i nyckelhålet och vrid sedan nyckeln 1/4
varv medurs. Tanklocket låses upp och kan
nu öppnas.
För att stänga tanklocket 1. Tryck ner tanklocket i läge med nyck-
eln i nyckelhålet.
2. Vrid nyckeln moturs så att locket låses
och ta sedan ur nyckeln. Stäng sedan
luckan i tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyckeln om tanklocket inte är ordentligt stängt och
låst.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckorutgör en brandrisk.
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när dutankar.
1. Stäng av motorn och kontrollera att det inte sitter någon på fordonet innan du
tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor, öpp-
na lågor eller andra antändningskällor
som t.ex. styrlågor på vattenvärmare
eller torktumlare.
2. Fyll inte på för myck et i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
1. Lås upp.
2. Lucka i tanklock
2
1
B90-F8199-M0_1.book 18 ページ ２０１５年１２月１７日　木曜日　午後２時３２分
