Deze markering geeft de aanbevolen brandstof voor dit voertuig aan zoals\
gespecificeerd in de Europese
voorschriften (EN228).Controleer bij het tanken of het vulpistool dezelfde markering draagt.
OPMERKINGE10
Inleiding
DAU10103
Welkom in de wereld van Yamaha!
Als eigenaar van de MTM690/MTM690-U profiteert u van de enorme ervaring en technische kennis van Yamaha op het gebied van het
ontwerpen en fabriceren van hoogwaardige producten, waarmee Yamaha zijn reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw
MTM690/MTM690-U. De Handleiding geeft instructies voor de bediening, inspectie en het onderhoud van de machine en beschrijft ho e
u uzelf en anderen kunt beschermen tegen persoonlijk letsel of schade.
Verder helpen allerlei tips in deze handleiding om uw machine in optimale conditie te houden. Als er ten slotte toch nog vragen zijn, aarzel
dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
Yamaha werkt voortdurend aan verbeteringen ten aanzien van producto ntwerp en kwaliteit. Om deze reden kan soms sprake zijn van
kleine tegenstrijdigheden tussen uw machine en de beschrijving er van in deze handleiding, ook al bevat de handleiding de meest recente
productinformatie ten tijde van publicatie. Als u vragen hebt over deze handleiding, neem dan contact op met uw Yamaha dealer.
WAARSCHUWING
DWA10032
Lees deze handleiding aandachtig helemaal door voordat u deze machine gaat gebruiken.
UB34D1D0.book Page 1 Friday, June 10, 2016 5:49 PM

Belangrijke informatie in de handleiding
DAU10134
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:
*Product en specificaties kunnen zonder voorafgaande aankondiging worden gewijzigd.Dit is het Safety Alert-symbool. Het wordt gebruikt om u te waarschuwen voor risico’s op
persoonlijk letsel. Volg alle veiligheidsaanwijzingen bij dit symbool op om mogelijk letsel of
overlijden te voorkomen.
Een WAARSCHUWING duidt een gevaarlijke situatie aan die, indien niet vermeden, kan re-
sulteren in ernstig letsel of overlijden.
De aanduiding LET OP staat bij speciale voorzorgen die moeten worden genomen om scha-
de aan de machine of andere eigendommen te voorkomen.
De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan vergemakkelijken
of verhelderen.
WAARSCHUWING
LET OPOPMERKING
UB34D0D0.book Page 1 Wednesday, July 8, 2015 2:46 PM

Belangrijke informatie in de handleiding
DAUM2152
MTM690/MTM690-U
HANDLEIDING
©2015 door MBK INDUSTRIE
1e uitgave, juli 2015
Alle rechten voorbehouden
Elke vorm van herdruk
of onbevoegd gebruik
zonder schriftelijke toestemming van
MBK INDUSTRIE
is uitdrukkelijk verboden.
Gedrukt in Nederland.
UB34D0D0.book Page 2 Wednesday, July 8, 2015 2:46 PM

InhoudsopgaveVeiligheidsinformatie....................... 1-1
Beschrijving...................................... 2-1
Aanzicht linkerzijde ......................... 2-1

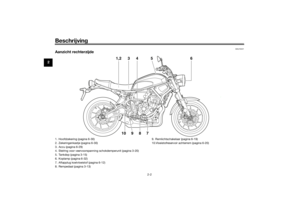

Aanzicht rechterzijde ...................... 2-2

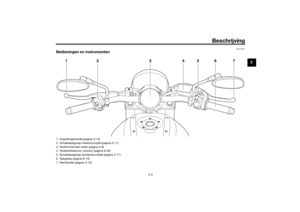

Bedieningen en instrumenten......... 2-3
Werking van de
bedieningselementen en
instrumenten.................................... 3-1
Startblokkeersysteem..................... 3-1

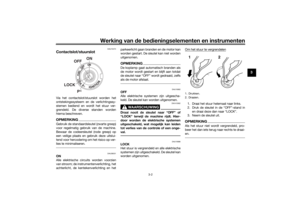

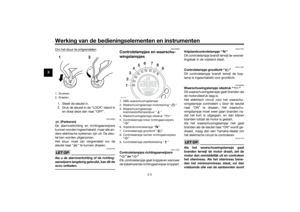

Contactslot/stuurslot ...................... 3-2
Controlelampjes en
waarschuwingslampjes ............... 3-3

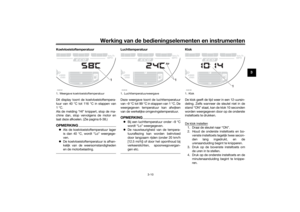

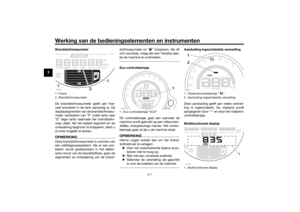

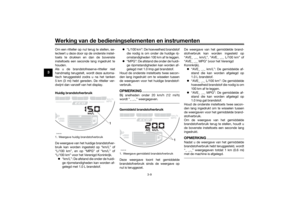

Multifunctionele meter .................... 3-6
Stuurschakelaars .......................... 3-11

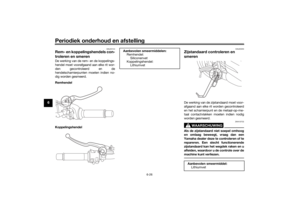

Koppelingshendel......................... 3-12
Schakelpedaal .............................. 3-13

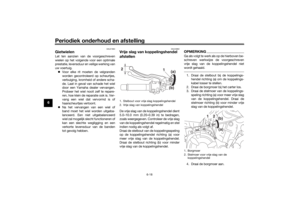

Remhendel ................................... 3-13
Rempedaal ................................... 3-13
ABS .............................................. 3-14

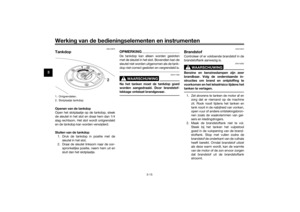

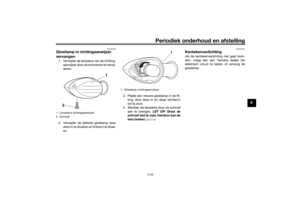

Tankdop ....................................... 3-15
Brandstof ...................................... 3-15
Tankbeluchtingsslang en
overloopslang............................ 3-17
Uitlaatkatalysator.......................... 3-17

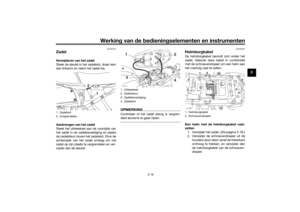

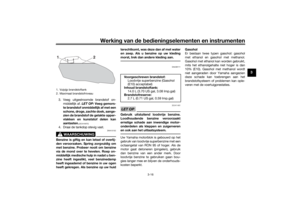

Zadel............................................. 3-18

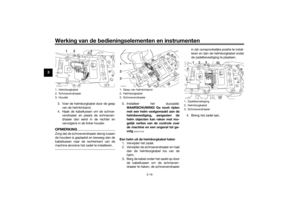

Helmborgkabel ............................. 3-18
Schokdemperunit afstellen ........... 3-20
Zijstandaard.................................. 3-21
Startspersysteem ......................... 3-21Gelijkstroom kabelstekker voor
accessoires................................ 3-23
Voor uw veiligheid – controles
voor het rijden................................... 4-1
Gebruik en belangrijke
rij-informatie..................................... 5-1
Starten van de motor ...................... 5-1
Schakelen ....................................... 5-2
Tips voor een zuinig
brandstofverbruik ........................ 5-4
Inrijperiode ...................................... 5-4
Parkeren .......................................... 5-5
Periodiek onderhoud en
afstelling............................................ 6-1
Boordgereedschapsset................... 6-2
Periodiek onderhoudsschema voor
het uitstootcontrolesysteem ........ 6-3
Algemeen smeer- en
onderhoudsschema ..................... 6-4

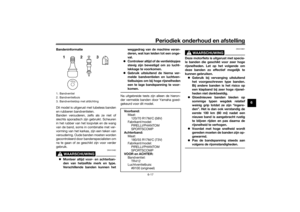

Controleren van de bougies............ 6-8
Filterbus .......................................... 6-9

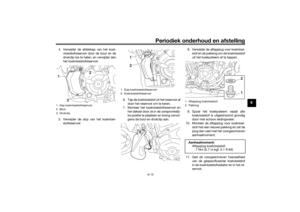

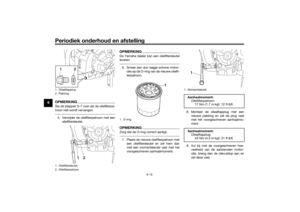

Motorolie en oliefilterpatroon .......... 6-9

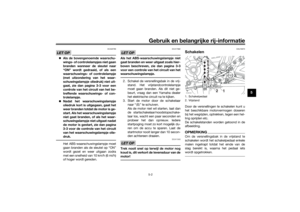

Koelvloeistof.................................. 6-11
Vervangen van het
luchtfilterelement en reinigen
van de aftapslang ...................... 6-14
De vrije slag van de gasgreep
controleren................................. 6-15Klepspeling ................................... 6-15
Banden ........................................ 6-15
Gietwielen ..................................... 6-18

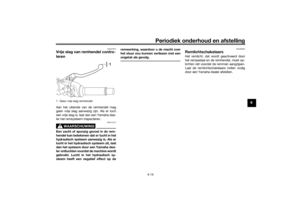

Vrije slag van koppelingshendel
afstellen ..................................... 6-18
Vrije slag van remhendel
controleren ................................ 6-19
Remlichtschakelaars..................... 6-19
Controleren van voor- en
achterremblokken ..................... 6-20
Controleren van
remvloeistofniveau .................... 6-20
Remvloeistof verversen ................ 6-22

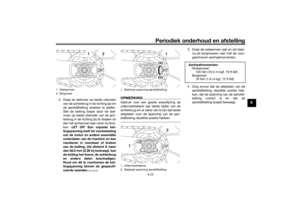

Spanning aandrijfketting ............... 6-22
Aandrijfketting reinigen en
smeren ...................................... 6-24

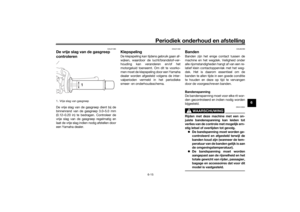

Kabels controleren en smeren...... 6-24
Controleren en smeren van
gasgreep en gaskabel ............... 6-25
Controleren en smeren van
rem- en schakelpedalen ............ 6-25
Rem- en koppelingshendels
controleren en smeren .............. 6-26
Zijstandaard controleren en
smeren ...................................... 6-26
Smeren van de
achterwielophanging ................. 6-27
Achterbrugscharnierpunten
smeren ...................................... 6-27
Voorvork controleren .................... 6-27
Stuursysteem controleren ............ 6-28
UB34D0D0.book Page 1 Wednesday, July 8, 2015 2:46 PM

Inhoudsopgave
Controleren van wiellagers ............6-28
Accu ..............................................6-29

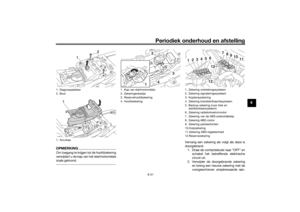

De zekeringen vervangen ..............6-30

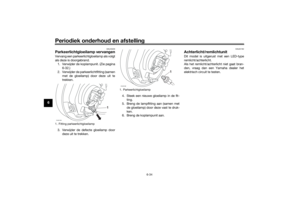

Koplampgloeilamp vervangen .......6-32
Parkeerlichtgloeilamp
vervangen ..................................6-34
Achterlicht/remlichtunit .................6-34
Gloeilamp in richtingaanwijzer
vervangen ..................................6-35
Kentekenverlichting .......................6-35

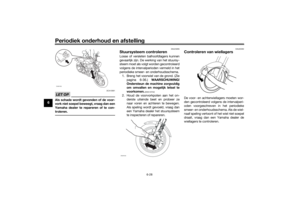

Ondersteunen van de
motorfiets ...................................6-36
Problemen oplossen .....................6-36

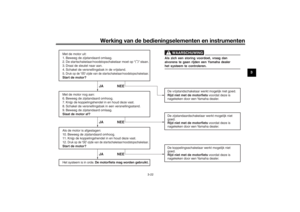

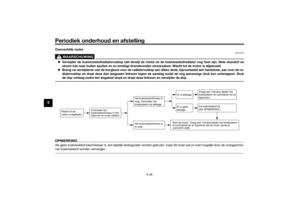

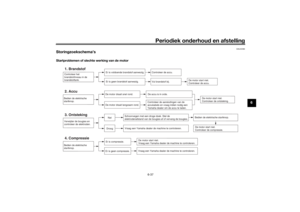

Storingzoekschema’s ....................6-37
Verzorging en stalling van de
motorfiets..........................................7-1
Matkleur, let op ...............................7-1
Verzorging .......................................7-1
Stalling.............................................7-3
Specificaties......................................8-1
Gebruikersinformatie........................9-1

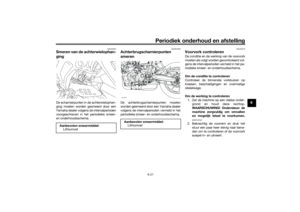

Identificatienummers .......................9-1
Diagnosestekker..............................9-2
Index................................................10-1
UB34D0D0.book Page 2 Wednesday, July 8, 2015 2:46 PM

1-1
1
Veiligheidsinformatie
DAU1028B
Wees een verantwoordelijke eigenaar
Als eigenaar van de machine bent u verant-
woordelijk voor de veilige en juiste bedie-
ning ervan.
Motorfietsen zijn tweewielige voertuigen.
Voor een veilig gebruik zijn de toepassing
van de juiste rijtechnieken en de ervaring
van de bestuurder van belang. Elke be-
stuurder moet bekend zijn met de volgende
vereisten alvorens met deze motorfiets te
gaan rijden.
Hij of zij moet:
Door een competente informatiebron
grondig zijn ingelicht over alle aspec-
ten van het motorrijden.
Zich houden aan de waarschuwingen
en onderhoudseisen zoals vermeld in
deze Gebruikershandleiding.
Grondig getraind zijn in veilige en cor-
recte rijtechnieken.
Gebruikmaken van professionele
technische service, zoals aangegeven
in deze Gebruikershandleiding en/of
wanneer de mechanische condities
dit vereisen.
Ga nooit rijden met een motorfiets
zonder passende rijopleiding of in-
structies. Neem rijlessen. Beginners
moeten les krijgen van een gediplo-meerd instructeur. Neem contact op
met een bevoegde motorfietsdealer
voor informatie over rijlessen bij u in
de buurt.
Veilig rijden
Voer vóór elke rit de controles voor het rij-
den uit om u ervan te verzekeren dat de
machine in veilige staat verkeert. Onvol-
doende inspectie of onderhoud van de ma-
chine vergroot het risico op ongeval of
schade. Zie pagina 4-1 voor een lijst met
controles voor het rijden.
Deze motorfiets is gebouwd voor het
vervoer van de bestuurder plus een
passagier.
Het niet opmerken en herkennen van
motorfietsen door andere weggebrui-
kers vormt de belangrijkste oorzaak
van auto-/motorongevallen. Vaak
worden ongevallen veroorzaakt door-
dat een autobestuurder de motor niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
• Draag een jack in felle kleuren.• Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met motor-
fietsen zich namelijk het meest
voor.
• Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.
• Pleeg nooit onderhoud aan een
motorfiets zonder voldoende ken-
nis. Neem contact op met een be-
voegde motorfietsdealer voor
informatie over het basisonderhoud
van een motorfiets. Bepaalde on-
derhoudswerkzaamheden kunnen
alleen worden uitgevoerd door ge-
diplomeerd personeel.
Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Veelal zijn be-
stuurders die bij een ongeval
betrokken waren zelfs niet in het bezit
van een geldig motorrijbewijs.
• Zorg dat u bekwaam bent om te rij-
den en leen uw motorfiets alleen uit
aan ervaren motorrijders.
• Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
