2016 YAMAHA XMAX 125 Manuale duso (in Italian)

Manutenzione e regolazioni periodiche
6-9
6
HAUM3360
Controllo della candela
La candela è un componente importante
del motore ed è facile da controllare. Poi-
ché il calore ed i depositi provocano una
lenta erosione della candela, bisogna ri-
muoverla e controllarla in conformità alla
tabella della manutenzione periodica e lu-
brificazione. Inoltre, lo stato della candela
può rivelare le condizioni del motore.
Per togliere la candela
1. Posizionare il veicolo sul cavalletto
centrale
2. Aprire la sella. (Vedere pagina 3-19.)
3. Togliere il vano portaoggetti posterio-
re togliendo i bulloni.
4. Togliere il cappuccio candela.
5. Togliere la candela come illustrato nel-
la figura, utilizzando la chiave candela
contenuta nel kit attrezzi.Per controllare la candela
1. Controllare che l’isolatore di porcella-
na intorno all’elettrodo centrale della
candela sia di colore marroncino chia-
ro (il colore ideale se il veicolo viene
usato normalmente).
NOTA
Se il colore della candela è nettamente di-
verso, il motore potrebbe funzionare in ma-
niera anomala. Non tentare di
diagnosticare problemi di questo genere.
Chiedere invece ad un concessionario
Yamaha di controllare il veicolo.
2. Verificare che la candela non presenti
usura degli elettrodi e eccessivi depo-
siti carboniosi o di altro genere, e so-
stituirla se necessario.
3. Misurare la distanza tra gli elettrodi
con uno spessimetro e, se necessario,
regolare la distanza secondo la speci-
fica.1. Vano portaoggetti
2. Bullone
3. Tappo di gomma
1. Cappuccio candela
ZAUM1040
23
1
ZAUM1117
1
1. Chiave per candele
Candela secondo specifica:
NGK/CPR9EA-9
ZAUM1118
1
U2DMH2H0.book Page 9 Tuesday, June 30, 2015 4:45 PM

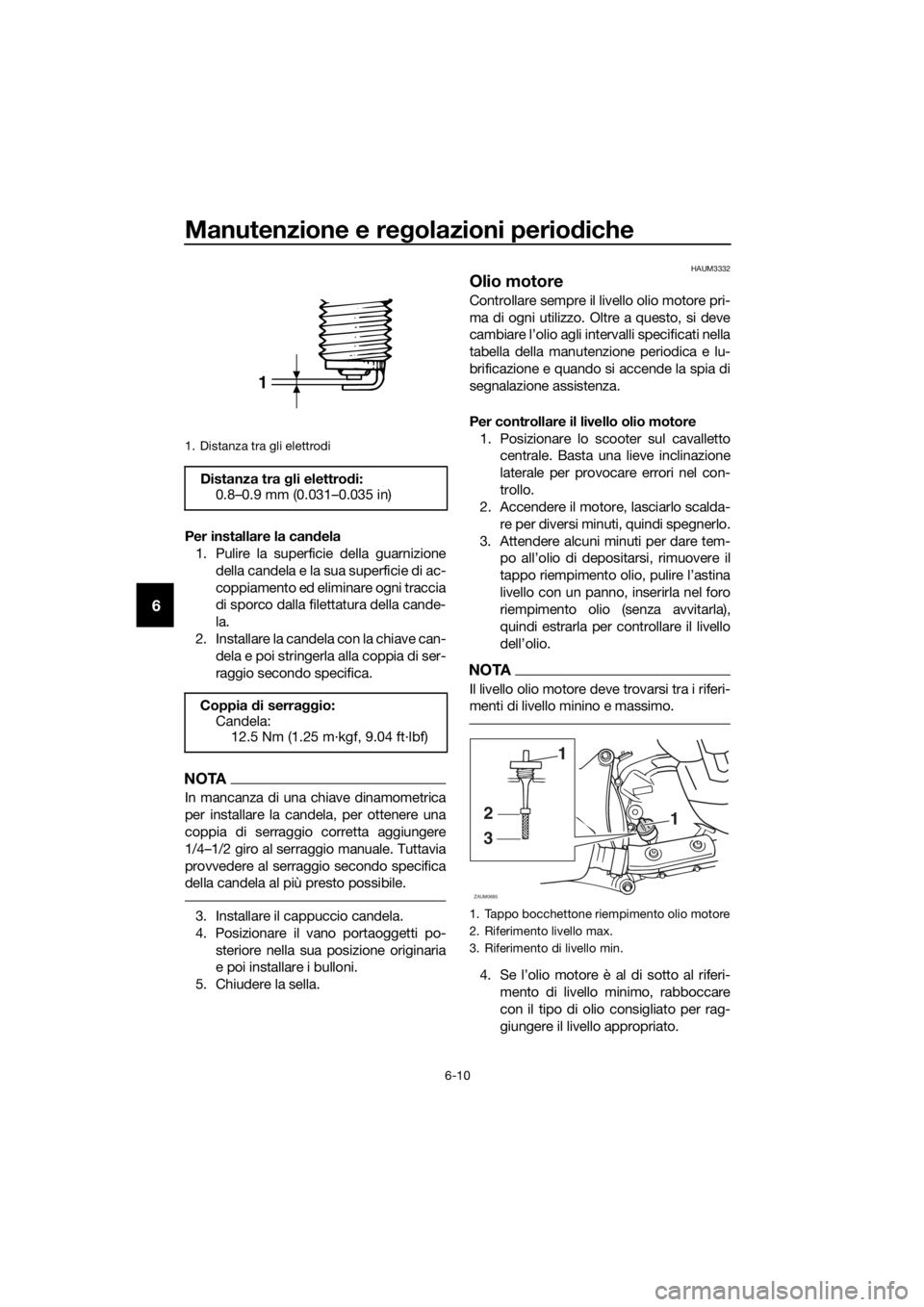

Manutenzione e regolazioni periodiche
6-10
6
Per installare la candela
1. Pulire la superficie della guarnizione
della candela e la sua superficie di ac-
coppiamento ed eliminare ogni traccia
di sporco dalla filettatura della cande-
la.
2. Installare la candela con la chiave can-
dela e poi stringerla alla coppia di ser-
raggio secondo specifica.
NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4…1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
3. Installare il cappuccio candela.
4. Posizionare il vano portaoggetti po-
steriore nella sua posizione originaria
e poi installare i bulloni.
5. Chiudere la sella.
HAUM3332
Olio motore
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione e quando si accende la spia di
segnalazione assistenza.
Per controllare il livello olio motore
1. Posizionare lo scooter sul cavalletto
centrale. Basta una lieve inclinazione
laterale per provocare errori nel con-
trollo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, rimuovere il
tappo riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
riempimento olio (senza avvitarla),
quindi estrarla per controllare il livello
dell’olio.
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
4.
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
1. Distanza tra gli elettrodi
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
12.5 Nm (1.25 m·kgf, 9.04 ft·lbf)
1
1. Tappo bocchettone riempimento olio motore
2. Riferimento livello max.
3. Riferimento di livello min.
1
3
2
1
ZAUM0685
U2DMH2H0.book Page 10 Tuesday, June 30, 2015 4:45 PM

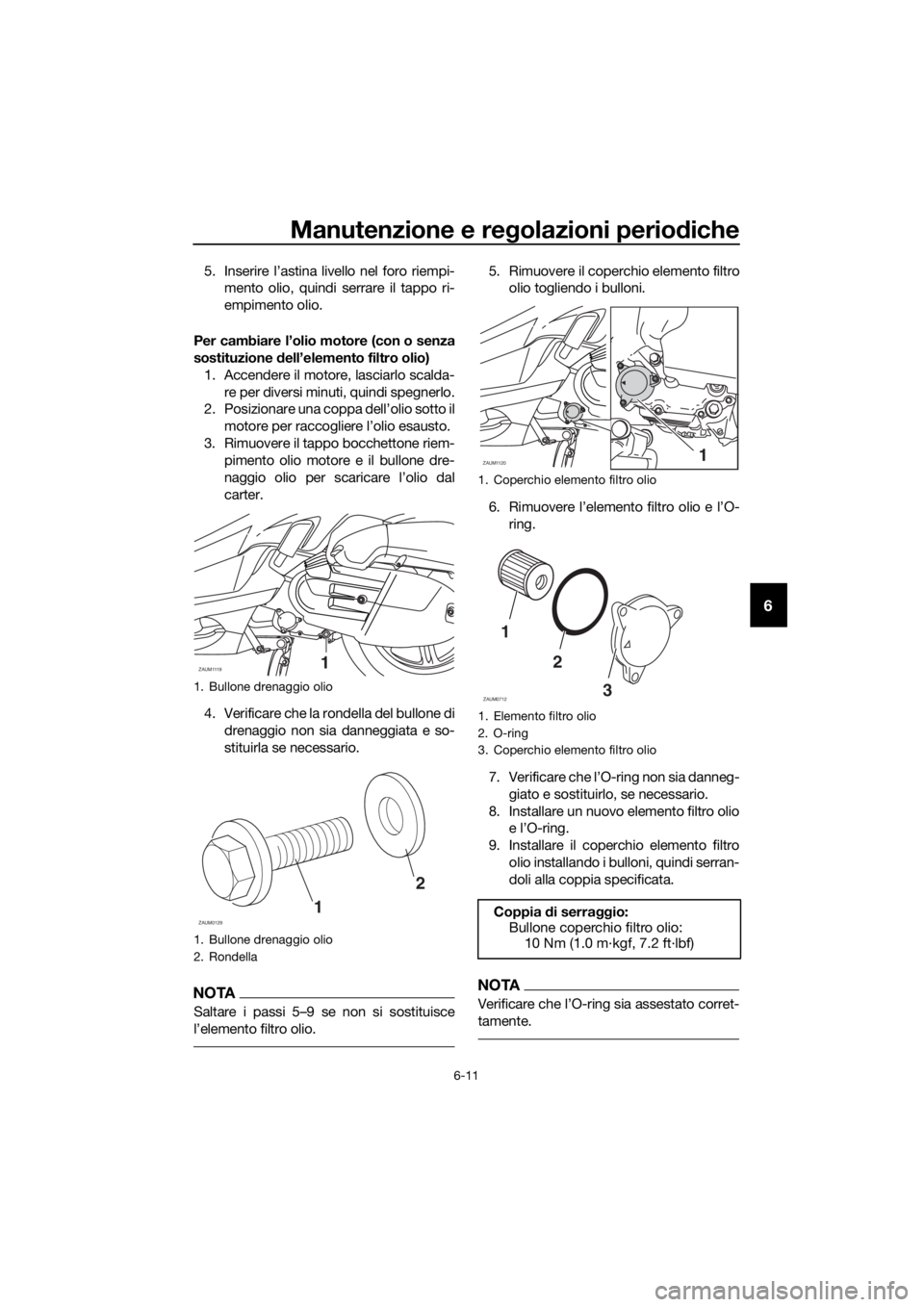

Manutenzione e regolazioni periodiche
6-11
6
5. Inserire l’astina livello nel foro riempi-
mento olio, quindi serrare il tappo ri-
empimento olio.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Rimuovere il tappo bocchettone riem-
pimento olio motore e il bullone dre-
naggio olio per scaricare l’olio dal
carter.
4. Verificare che la rondella del bullone di
drenaggio non sia danneggiata e so-
stituirla se necessario.
NOTA
Saltare i passi 5…9 se non si sostituisce

5. Rimuovere il coperchio elemento filtro
olio togliendo i bulloni.
6.
ring.
7.
giato e sostituirlo, se necessario.
8. Installare un nuovo elemento filtro olio

9. Installare il coperchio elemento filtro
olio installando i bulloni, quindi serran-
doli alla coppia specificata.
NOTA

tamente.
1. Bullone drenaggio olio
1. Bullone drenaggio olio
2. Rondella
ZAUM11191
1
2
ZAUM0129
1. Coperchio elemento filtro olio
1. Elemento filtro olio
2. O-ring
3. Coperchio elemento filtro olio
Coppia di serraggio:
Bullone coperchio filtro olio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
ZAUM11201
1
2
3
ZAUM0712
U2DMH2H0.book Page 11 Tuesday, June 30, 2015 4:45 PM

Manutenzione e regolazioni periodiche
6-12
6
10. Installare la rondella e il bullone dre-
naggio olio, quindi serrare il bullone di
drenaggio alla coppia specificata.
NOTA
Verificare che la rondella sia assestata cor-
rettamente.
11. Rabboccare con la quantità specifica-

installare e serrare il tappo riempimen-
to olio.
NOTA

eventualmente versato sulle parti dopo che

freddati.
ATTENZIONE
HCA11671
Non utilizzare oli con specifica die-
sel “CD” o oli di qualità superiore a
quella specificata. Inoltre non usare
oli con etichetta “ENERGY CON-
SERVING II” (CONSERVANTE
ENERGIA II) o superiore.
Accertarsi che non penetrino corpi
estranei nel carter.
12. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
13. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.
14. Azzerare l’indicatore cambio olio. (Ve-
dere pagina 3-7.) Coppia di serraggio:
Bullone di drenaggio olio motore:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di cambio olio:
Senza sostituzione dell’elemento
del filtro dell’olio:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Con sostituzione dell’elemento del
filtro dell’olio:
1.50 L (1.59 US qt, 1.32 Imp.qt)
U2DMH2H0.book Page 12 Tuesday, June 30, 2015 4:45 PM

Manutenzione e regolazioni periodiche
6-13
6
HAU20067
Olio trasmissione finale
Prima di ogni utilizzo, controllare sempre
che la scatola trasmissione finale non pre-
senti perdite di olio. Se si riscontrano perdi-
te, fare controllare e riparare lo scooter da
un concessionario Yamaha. Oltre a questo,
si deve cambiare come segue l’olio tra-
smissione finale agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Accendere il motore, riscaldare l’olio
trasmissione finale guidando lo scoo-
ter per diversi minuti e poi spegnerlo.
2. Posizionare lo scooter sul cavalletto
centrale.
3. Posizionare una coppa dell’olio sotto
la scatola trasmissione finale per rac-
cogliere l’olio esausto.
4. Togliere il tappo del bocchettone di ri-
empimento olio trasmissione finale e il
rispettivo O-ring dalla scatola trasmis-
sione finale.
5. Togliere il bullone di drenaggio olio
trasmissione finale e la rispettiva guar-
nizione per scaricare l’olio dalla scato-
la trasmissione finale.6. Installare il bullone di drenaggio olio
trasmissione finale e la guarnizione
nuova, quindi stringere il bullone alla
coppia di serraggio secondo specifi-
ca.
7. Rabboccare con la quantità secondo
specifica dell’olio trasmissione finale
consigliato. AVVERTENZA! Accer-
tarsi che non penetrino corpi estra-
nei nella scatola trasmissione
finale. Accertarsi che non arrivi olio
sul pneumatico o sulla ruota.
[HWA11312]
8. Installare il tappo bocchettone di riem-
pimento olio trasmissione finale e l’O-
ring nuovo, quindi stringere il tappo ri-
empimento olio.
9. Controllare che la scatola trasmissio-
ne finale non presenti perdite d’olio. In
caso di perdite di olio, cercarne le
cause.
1. Tappo del bocchettone riempimento olio tra-
smissione finale
2. O-ring
ZAUM1123
1. Bullone di drenaggio olio trasmissione finale
Coppia di serraggio:
Bullone di drenaggio olio trasmis-
sione finale:
20 Nm (2.0 m·kgf, 14 ft·lbf)
Olio trasmissione finale consigliato:
Vedere pagina 8-1.
Quantità di olio:
0.21 L (0.22 US qt, 0.18 Imp.qt)
ZAUM07031
U2DMH2H0.book Page 13 Tuesday, June 30, 2015 4:45 PM

Manutenzione e regolazioni periodiche
6-14
6
HAU20071
Liquido refrigerante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAUM3045Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
2. Aprire lo scomparto portaoggetti an-
teriore A. (Vedere pagina 3-20.)
NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
3. Controllare il livello del liquido refrige-
rante attraverso l’oblò.
NOTA
Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
4. Se il livello del liquido refrigerante è

livello min., togliere il pannello A. (Ve-
dere pagina 6-7.)
5. Aprire il tappo del serbatoio, e poi ag-
giungere liquido refrigerante fino al
simbolo livello massimo.
AVVERTENZA! Togliere solo il tap-
po serbatoio liquido refrigerante.
Non tentare mai di togliere il tappo
radiatore quando il motore è caldo.
[HWA15162] ATTENZIONE: Se non si di-
spone di liquido refrigerante, utiliz-
zare al suo posto acqua distillata o
acqua del rubinetto non calcarea.
Non utilizzare acqua calcarea o sa-
lata, in quanto sono dannose per il
motore. Se si è usata dell’acqua al
posto del refrigerante, sostituirla
con refrigerante al più presto possi-
bile, altrimenti l’impianto di raffred-
damento non sarebbe protetto dal
gelo e dalla corrosione. Se si è ag-
giunta acqua al refrigerante, far
controllare al più presto possibile
da un concessionario Yamaha il
contenuto di refrigerante, altrimenti
l’efficacia del liquido refrigerante si
riduce.
[HCA10473]
1. Riferimento livello max.
2. Riferimento di livello min.
ZAUM1029
2 1Coolant LevelCoolant L
evelH
ighH
igh
LowLo
w1. Tappo serbatoio liquido refrigerante
Capacità serbatoio liquido refrige-
rante:
0.32 L (0.34 US qt, 0.28 Imp.qt)
ZAUM1030
1
U2DMH2H0.book Page 14 Tuesday, June 30, 2015 4:45 PM

Manutenzione e regolazioni periodiche
6-15
6
6. Chiudere il tappo del serbatoio e poi
installare il pannello.
7. Chiudere lo scomparto portaoggetti
anteriore.
HAU33032Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10382]HAUM3370
Filtro aria ed elementi filtranti
carter cinghia trapezoidale e tu-
betti ispezione
Si deve sostituire l’elemento filtrante e puli-
re l’elemento filtrante carter cinghia trape-
zoidale agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne. Controllare più spesso gli elementi fil-
tranti se si percorrono zone molto umide o
polverose.
Sostituzione elemento filtrante
1. Posizionare lo scooter sul cavalletto
centrale.
2. Togliere il coperchio cassa filtro to-
gliendo le viti.
3. Estrarre l’elemento filtrante.
4. Inserire un nuovo elemento filtrante
nella cassa filtro.
5. Installare il coperchio cassa filtro in-
stallando le viti.
Per pulire i tubetti ispezione cassa filtro
1. Controllare se i tubi sul fondo della
cassa filtro contengono depositi di
sporco o d’acqua.
1. Coperchio della scatola del filtro dell’aria
2. Vite
3. Elemento del filtro dell’aria
ZAUM1124
1
22
3
U2DMH2H0.book Page 15 Tuesday, June 30, 2015 4:45 PM

Manutenzione e regolazioni periodiche
6-16
6
Sinistra
2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
Pulizia dell’elemento filtrante carter cin-
ghia trapezoidale
1. Togliere i coperchi cassa filtro carter
cinghia trapezoidale togliendo le viti.
2. Togliere l’elemento filtrante e poi eli-
minare lo sporco con aria compressa,
come illustrato nella figura.3. Verificare che l’elemento filtrante non
sia danneggiato e sostituirlo, se ne-
cessario.
4. Installare l’elemento filtrante con il lato
colorato rivolto verso l’esterno.
5. Installare i coperchi cassa filtro carter
cinghia trapezoidale installando le viti.
ATTENZIONE: Accertarsi che cia-
scun elemento dei filtri sia alloggia-
to correttamente nella propria
cassa. Non si deve mai far funzio-
n a re il m o to r e s e nz a gli elementi del
filtro installati, altrimenti il pistone (i
pistoni) e/o il cilindro (i cilindri) po-
trebbero usurarsi eccessivamente.
[HCA10532]
1. Tubo d’ispezione del filtro dell’aria
1. Coperchio cassa filtro carter cinghia trape-
zoidale
2. Vite
ZAUM1126
1
ZAUM1125
1. Elemento filtro aria carter cinghia trapezoi-
dale
1
ZAUM0706
U2DMH2H0.book Page 16 Tuesday, June 30, 2015 4:45 PM
