2016 YAMAHA XMAX 125 Manuale duso (in Italian)

Caratteristiche tecniche
8-1
8
Dimensioni:
Lunghezza totale:
2160 mm (85.0 in)
Larghezza totale:
790 mm (31.1 in)
Altezza totale:
1385 mm (54.5 in)
Altezza alla sella:
785 mm (30.9 in)
Passo:
1525 mm (60.0 in)
Distanza da terra:
125 mm (4.92 in)
Raggio minimo di sterzata:
2500 mm (98.4 in)
Peso:
Peso in ordine di marcia:
169 kg (373 lb) (YP125R)
173 kg (381 lb) (YP125RA)
Motore:
Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero
a camme in testa SOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata:
124 cm³
Alesaggio × corsa:
52.0 × 58.6 mm (2.05 × 2.31 in)
Rapporto di compressione:
11.2 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter umido
Olio motore:
Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40
oppure 20W-50Gradazione dell’olio motore consigliato:
API service tipo SG o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
1.40 L (1.48 US qt, 1.23 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
1.50 L (1.59 US qt, 1.32 Imp.qt)
Olio della trasmissione finale:
Tipo:
YAMALUBE 10W-40 oppure olio motore
SAE 10W-30 tipo SE
Quantità:
0.21 L (0.22 US qt, 0.18 Imp.qt)
Quantità di liquido refrigerante:
Serbatoio liquido refrigerante (fino al livello
massimo):
0.32 L (0.34 US qt, 0.28 Imp.qt)
Radiatore (tutto il circuito compreso):
1.10 L (1.16 US qt, 0.97 Imp.qt)
Filtro dell’aria:
Elemento del filtro dell’aria:
Elemento di carta rivestito d'olio
Carburante:
Carburante consigliato:
Benzina super senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante:
13.2 L (3.48 US gal, 2.90 Imp.gal)
Quantità di riserva carburante:
2.5 L (0.66 US gal, 0.55 Imp.gal)
Iniezione carburante:
Corpo farfallato:
Sigla di identificazione:
1B91 00
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
U2DMH2H0.book Page 1 Tuesday, June 30, 2015 4:45 PM

Caratteristiche tecniche
8-2
8
Candela/-e:
Produttore/modello:
NGK/CPR9EA-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Frizione:
Tipo di frizione:
A secco, centrifuga automatica
Trasmissione:
Rapporto di riduzione primaria:
(1.000)
Trasmissione finale:
Ad ingranaggi
Rapporto di riduzione secondaria:
41/14 × 44/13 (9.912)
Tipo di trasmissione:
A cinghia trapezoidale, automatica
Comando:
Centrifuga, automatica
Parte ciclistica:
Tipo di telaio:
Scocca inferiore
Angolo di incidenza:
28.00 gradi
Avancorsa:
100 mm (3.9 in)
Pneumatico anteriore:
Tipo:
Senza camera d'aria
Misura:
120/70-15 M/C 56P(METZELER)-
56S(MICHELIN)
Produttore/modello:
METZELER / FEELFREE
Produttore/modello:
MICHELIN / CITYGRIP
Pneumatico posteriore:
Tipo:
Senza camera d'aria
Misura:
140/70-14 M/C 68P(METZELER)-
68S(MICHELIN)
Produttore/modello:
METZELER / FEELFREE
Produttore/modello:
MICHELIN / CITYGRIP
Carico:
Carico massimo:
181 kg (399 lb) (YP125RA)
185 kg (408 lb) (YP125R)(Peso totale del pilota, del passeggero, del
carico e degli accessori)
Pressione pneumatici (misurata a
pneumatici freddi):
Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
190 kPa (1.90 kgf/cm², 28 psi)
Posteriore:
220 kPa (2.20 kgf/cm², 32 psi)
Condizione di carico:
90–181 kg (198–399 lb) (YP125RA)
90–185 kg (198–408 lb) (YP125R)
Condizione di carico:
90 kg - Carico massimo
Anteriore:
210 kPa (2.10 kgf/cm², 30 psi)
Posteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Ruota anteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
15 x MT3.5
Ruota posteriore:
Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
14 x MT3.75
Freno anteriore:
Tipo:
A disco singolo
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
Freno posteriore:
Tipo:
A disco singolo
Comando:
Con la mano sinistra
Liquido consigliato:
DOT 4
Sospensione anteriore:
Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
110 mm (4.3 in)
U2DMH2H0.book Page 2 Tuesday, June 30, 2015 4:45 PM

Caratteristiche tecniche
8-3
8
Sospensione posteriore:
Tipo:
Gruppo motore-trasmissione oscillante
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
84 mm (3.3 in)
Impianto elettrico:
Tensione impianto:
12 V
Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.
Batteria:
Modello:
GT9B-4
Tensione, capacità:
12 V, 8.0 Ah
Faro:
Tipo a lampadina:
Lampada alogena
Tensione, potenza lampadina × quantità:
Faro:
12 V, 55.0 W × 2
Lampada stop/fanalino:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 2 (YP125R,
YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Luce ausiliaria:
LED
(YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LEDSpia problemi al motore:
LED
Spia dell’ABS:
LED (YP125RA)
Fusibile:
Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile motorino ventola radiatore:
7.5 A
Fusibile degli indicatori di direzione e delle luci
d’emergenza:
10.0 A
Fusibile ECU:
10.0 A
Fusibile della centralina dell’ABS:
10.0 A (YP125RA)
Fusibile del motorino dell’ABS:
30.0 A (YP125RA)
Fusibile del solenoide ABS:
20.0 A (YP125RA)
Fusibile di backup:
10.0 A
U2DMH2H0.book Page 3 Tuesday, June 30, 2015 4:45 PM

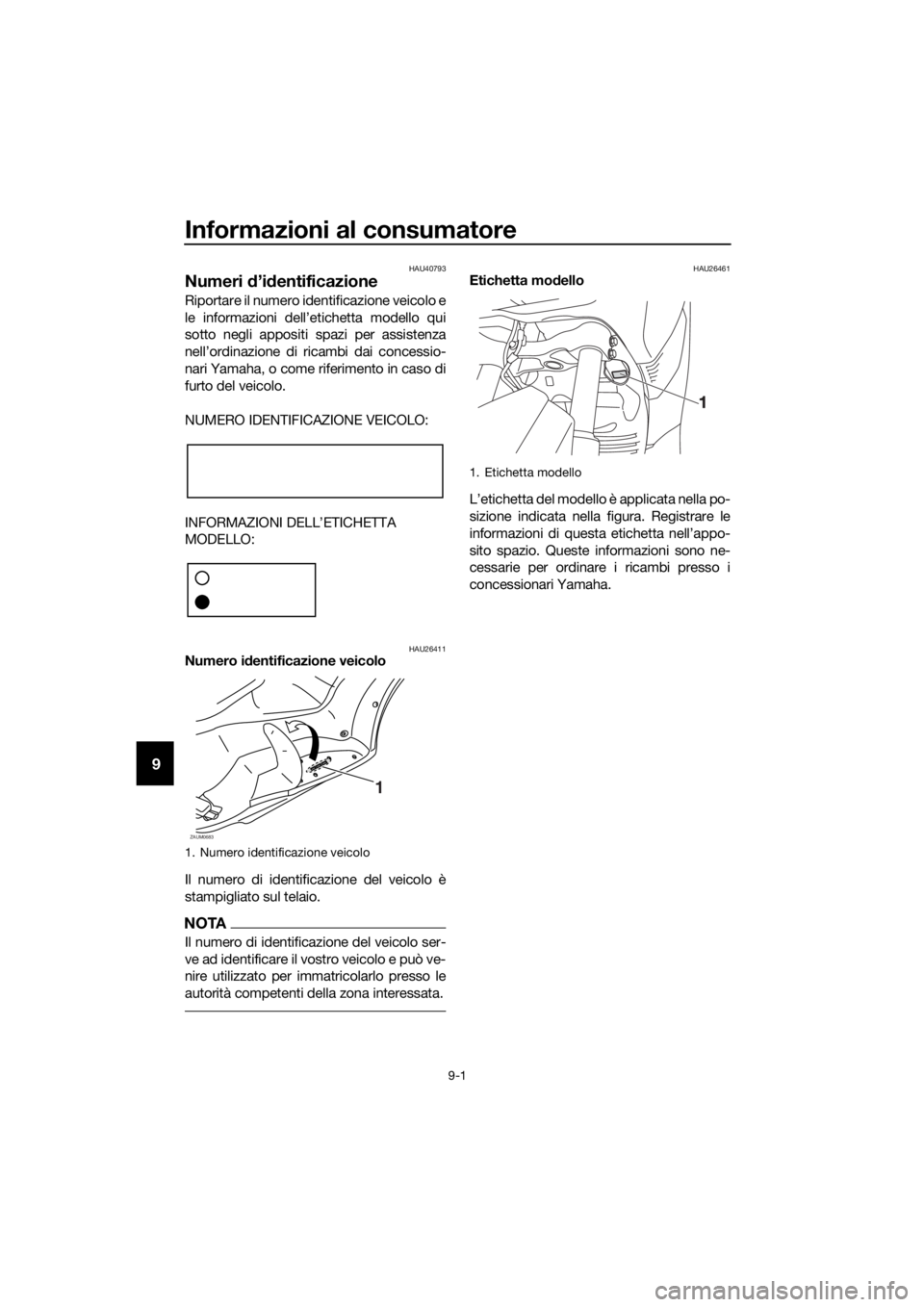

Informazioni al consumatore
9-1
9
HAU40793
Numeri d’identificazione
Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA
Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAU26461Etichetta modello
L’etichetta del modello è applicata nella po-
sizione indicata nella figura. Registrare le
informazioni di questa etichetta nell’appo-
sito spazio. Queste informazioni sono ne-
cessarie per ordinare i ricambi presso i
concessionari Yamaha.
1. Numero identificazione veicolo
ZAUM0683
1
1. Etichetta modello
U2DMH2H0.book Page 1 Tuesday, June 30, 2015 4:45 PM

10-1
10
Indice analitico
A
ABS (per modelli con ABS) .................. 3-16
Accelerazione e decelerazione............... 5-3
Assiemi ammortizzatori, regolazione ... 3-22
Avviare il motore..................................... 5-2
Avvio del mezzo ..................................... 5-3
B
Batteria ................................................. 6-27
Blocchetto accensione/bloccasterzo ..... 3-2
C
Candela, controllo .................................. 6-9
Caratteristiche tecniche ......................... 8-1
Carburante ........................................... 3-17
Carburante, consigli per ridurne il
consumo .............................................. 5-5
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ...... 6-25
Cavalletto laterale................................. 3-23
Cavi, controllo e lubrificazione ............. 6-23
Commutatore luce abbagliante/
anabbagliante .................................... 3-13
Consigli per una guida sicura................. 1-5
Convertitori catalitici ............................ 3-19
Cuscinetti ruote, controllo .................... 6-27
E
Etichetta modello ................................... 9-1
F
Filtro aria ed elementi filtranti carter
cinghia trapezoidale ........................... 6-15
Forcella, controllo................................. 6-26
Frenatura ................................................ 5-4
Fusibili, sostituzione ............................. 6-29
G
Gioco della manopola acceleratore,
controllo ............................................. 6-17
Gioco delle leve freno anteriore e
posteriore, controllo ........................... 6-20
Gioco valvole........................................ 6-17
I
Indicatore di direzione anteriore........... 6-32
Informazioni di sicurezza ........................ 1-1
Interruttore avviamento ........................ 3-14
Interruttore dell’avvisatore acustico ..... 3-14
Interruttore di segnalazione luce
abbagliante ........................................ 3-13
Interruttore indicatori di direzione ........ 3-14
Interruttore informazioni ....................... 3-14
Interruttore luci d’emergenza ............... 3-14
Interruttori manubrio ............................ 3-13
K
Kit attrezzi ............................................... 6-2
L
Lampada biluce fanalino/stop .............. 6-32
Lampada faro, sostituzione .................. 6-31
Lampada indicatore di direzione
(posteriore), sostituzione .................... 6-33
Lampada luce targa, sostituzione......... 6-34
Leva freno, anteriore ............................. 3-15
Leva freno, posteriore ........................... 3-15
Leve freno, lubrificazione ...................... 6-24
Liquido freni, sostituzione ..................... 6-23
Liquido refrigerante............................... 6-14
Livello liquido freni, controllo ................ 6-22
Luci di posizione anteriori ..................... 6-31
M
Manopola e cavo acceleratore,
controllo e lubrificazione .................... 6-24
Manutenzione e lubrificazione,
periodiche ............................................. 6-4
Manutenzione, sistema di controllo
emissioni............................................... 6-3
N
Numeri d’identificazione ......................... 9-1
Numero identificazione veicolo............... 9-1
O
Olio motore ........................................... 6-10
Olio trasmissione finale ......................... 6-13
P
Pannelli, rimozione ed installazione ........ 6-7
Parcheggio.............................................. 5-6
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-21
Pneumatici ............................................ 6-18
Posizioni dei componenti........................ 2-1
Pulizia...................................................... 7-1
R
Ricerca ed eliminazione guasti ............. 6-34
Rimessaggio ........................................... 7-4
Rodaggio ................................................ 5-5
Ruote .................................................... 6-20
S
Sella ...................................................... 3-19
Sistema d’interruzione circuito
accensione ......................................... 3-24
Sistema immobilizzatore ......................... 3-1
Spia ABS (per i modelli con ABS) ........... 3-4
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-4
Spia livello carburante ............................ 3-3
U2DMH2H0.book Page 1 Tuesday, June 30, 2015 4:45 PM

Indice analitico
10-2
10
Spia luce abbagliante ............................. 3-3
Spie di segnalazione e di
avvertimento ......................................... 3-3
Spie indicatore di direzione .................... 3-3
Sterzo, controllo ................................... 6-26
Strumento multifunzione......................... 3-5
T
Tabelle di ricerca ed eliminazione
guasti .................................................. 6-35
Tappo serbatoio carburante ................. 3-17
V
Vani portaoggetti .................................. 3-20
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U2DMH2H0.book Page 2 Tuesday, June 30, 2015 4:45 PM

U2DMH2H0.book Page 3 Tuesday, June 30, 2015 4:45 PM

PANTONE285C
MBK IndustrieZ.I. de Rouvroy 02100 Saint Quentin
PRINTED IN FRANCE
2015.09 (H)
Istruzioni originali
