2016 YAMAHA XMAX 125 Manuale de Empleo (in Spanish)

Especificaciones
8-2
8
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)
Embrague:
Tipo de embrague:
Automático centrífugo en seco
Transmisión:
Relación de reducción primaria:
(1.000)
Transmisión final:
Engranaje
Relación de reducción secundaria:
41/14 × 44/13 (9.912)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugo
Chasis:
Tipo de bastidor:
Bastidor en J
Ángulo del eje delantero:
28.00 grados
Base del ángulo de inclinación:
100 mm (3.9 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
120/70-15 M/C 56P(METZELER)-
56S(MICHELIN)
Fabricante/modelo:
METZELER / FEELFREE
Fabricante/modelo:
MICHELIN / CITYGRIP
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
140/70-14 M/C 68P(METZELER)-
68S(MICHELIN)
Fabricante/modelo:
METZELER / FEELFREE
Fabricante/modelo:
MICHELIN / CITYGRIP
Carga:
Carga máxima:
181 kg (399 lb) (YP125RA)
185 kg (408 lb) (YP125R)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
190 kPa (1.90 kgf/cm², 28 psi)
Trasero:
220 kPa (2.20 kgf/cm², 32 psi)
Condiciones de carga:
90–181 kg (198–399 lb) (YP125RA)
90–185 kg (198–408 lb) (YP125R)
Condiciones de carga:
90 kg - Carga máxima
Delantero:
210 kPa (2.10 kgf/cm², 30 psi)
Trasero:
250 kPa (2.50 kgf/cm², 36 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
15 x MT3.5
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
14 x MT3.75
Freno delantero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido de frenos especificado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda
Líquido de frenos especificado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
110 mm (4.3 in)
U2DMS2S0.book Page 2 Tuesday, June 30, 2015 5:37 PM

Especificaciones
8-3
8
Suspensión trasera:
Tipo:
Basculante unitaria
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
84 mm (3.3 in)
Sistema eléctrico:
Sistema de tensión:
12 V
Sistema de encendido:
TCI
Sistema estándar:
Magneto CA
Batería:
Modelo:
GT9B-4
Voltaje, capacidad:
12 V, 8.0 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla ×
cantidad:
Faro delantero:
12 V, 55.0 W × 2
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
12 V, 5.0 W × 2 (YP125R,
YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Luz auxiliar:
LED
(YP125RA_AUT/BEL/CHE/CZE/DEU/ESP/
FRA/GLP/ITA/MTQ/PRT/SVK)
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LEDLuz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS:
LED (YP125RA)
Fusible:
Fusible principal:
30.0 A
Fusible del faro:
20.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido:
10.0 A
Fusible del motor del ventilador del radiador:
7.5 A
Fusible de los intermitentes y de las luces de
emergencia:
10.0 A
Fusible de la ECU:
10.0 A
Fusible de la unidad de control del sistema
ABS:
10.0 A (YP125RA)
Fusible del motor del sistema ABS:
30.0 A (YP125RA)
Fusible del solenoide del ABS:
20.0 A (YP125RA)
Fusible de repuesto:
10.0 A
U2DMS2S0.book Page 3 Tuesday, June 30, 2015 5:37 PM

Información para el consumidor
9-1
9
SAU40793

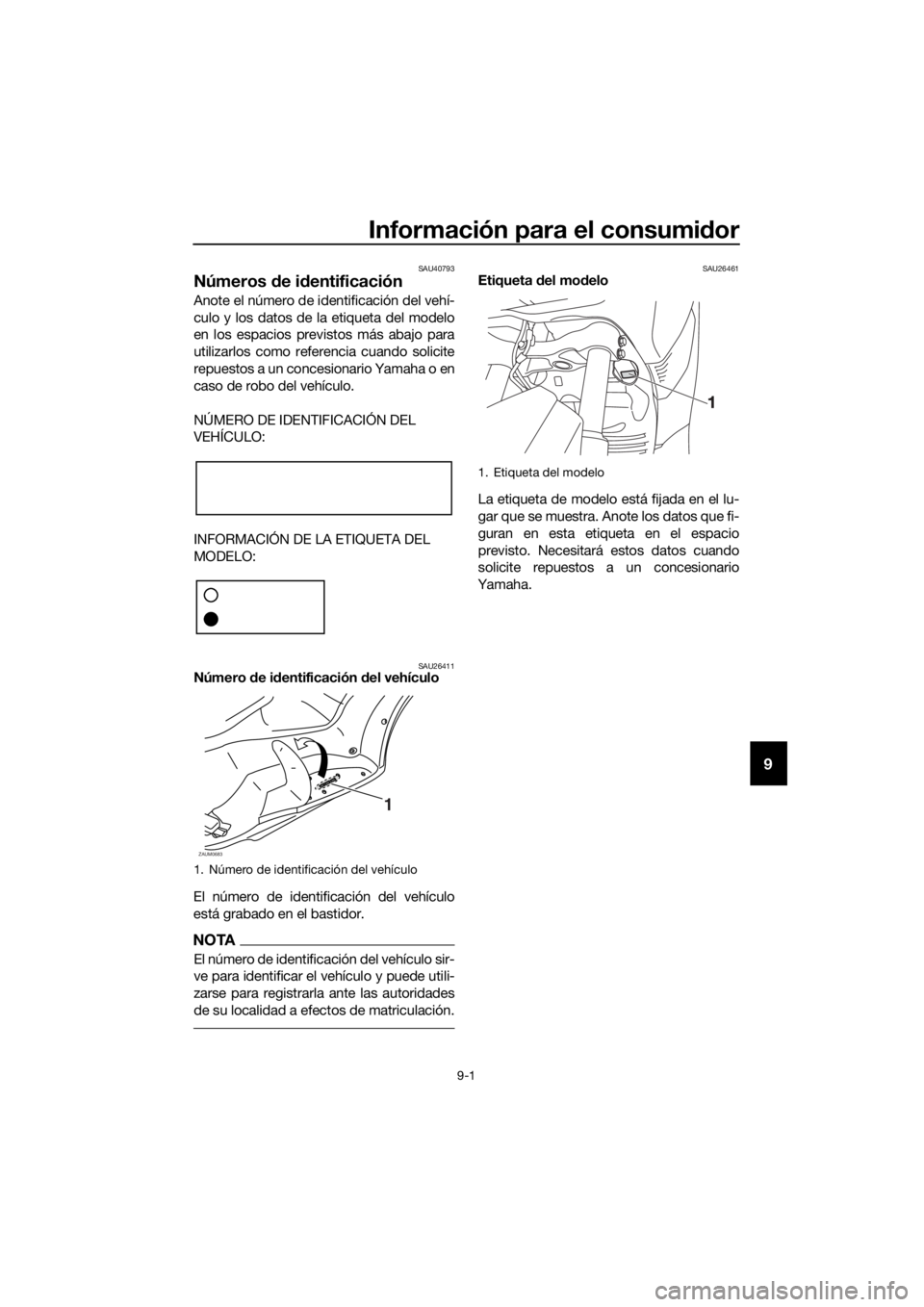

Números de identificación
Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26411Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.
NOTA
El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridades
de su localidad a efectos de matriculación.
SAU26461Etiqueta del modelo
La etiqueta de modelo está fijada en el lu-
gar que se muestra. Anote los datos que fi-
guran en esta etiqueta en el espacio
previsto. Necesitará estos datos cuando
solicite repuestos a un concesionario
Yamaha.
1. Número de identificación del vehículo
ZAUM0683
1
1. Etiqueta del modelo
U2DMS2S0.book Page 1 Tuesday, June 30, 2015 5:37 PM

10-1
10
Index
A
ABS (para modelos con ABS) ............... 3-16
Aceite de la transmisión final ................ 6-13
Aceite del motor ................................... 6-10
Aceleración y desaceleración ................. 5-3
Almacenamiento ..................................... 7-4
Arranque del motor ................................. 5-2
Asiento .................................................. 3-20
Aspectos de seguridad en la
conducción ........................................... 1-5
B
Batería................................................... 6-27
Bombilla de la luz de la matrícula,
cambio................................................ 6-34
Bombilla del faro, cambio ..................... 6-31
Bombilla del intermitente (trasero),
cambio................................................ 6-33
Bujía, comprobación............................... 6-9
C
Caballete central y caballete lateral,
comprobación y engrase.................... 6-25
Caballete lateral .................................... 3-23
Cables, comprobación y engrase ......... 6-24
Catalizador............................................ 3-19
Cojinetes de las ruedas,
comprobación .................................... 6-27
Color mate, precaución .......................... 7-1
Compartimentos portaobjetos .............. 3-21
Conjuntos amortiguadores, ajuste........ 3-22
Conmutador de la luz de cruce/
carretera ............................................. 3-14
Consumo de gasolina, consejos para
reducirlo................................................ 5-5
Cuadros de identificación de averías ... 6-35
Cuidados ................................................ 7-1
D
Dirección, comprobación ..................... 6-26
E
Especificaciones ..................................... 8-1
Estacionamiento ..................................... 5-6
Etiqueta del modelo ................................ 9-1
F
Filtro de aire y filtro de aire de la caja
de la correa trapezoidal ...................... 6-15
Frenada ................................................... 5-4
Fusibles, cambio ................................... 6-29
G
Gasolina ................................................ 3-18
H
Holgura de la válvula ............................ 6-17Horquilla delantera, comprobación ...... 6-26
I
Identificación de averías....................... 6-34
Indicador multifunción ............................ 3-6
Información relativa a la seguridad ........ 1-1
Inicio de la marcha ................................. 5-3
Interruptor de arranque ........................ 3-14
Interruptor de intermitencia .................. 3-14
Interruptor de la bocina ........................ 3-14
Interruptor de luces de emergencia ..... 3-14
Interruptor de ráfagas........................... 3-14
Interruptores del manillar ..................... 3-14
Interruptor Info ..................................... 3-15
Interruptor principal/Bloqueo de la
dirección .............................................. 3-2
J
Juego de herramientas........................... 6-2
Juego libre de las manetas de freno
delantero y trasero, comprobación.... 6-20
Juego libre del puño del acelerador,
comprobación .................................... 6-17
L
Líquido de freno, comprobación .......... 6-22
Líquido de frenos, cambio ................... 6-23
Líquido refrigerante .............................. 6-14
Luces de posición ................................ 6-31
Luces indicadoras de intermitencia ....... 3-4
Luces indicadoras y de aviso ................. 3-4
Luz de aviso de avería del motor ........... 3-4
Luz de aviso del nivel de gasolina.......... 3-4
Luz de aviso del sistema ABS
(modelos con ABS) .............................. 3-4
Luz de freno/piloto trasero ................... 6-32
Luz de los intermitentes delanteros ..... 6-32
Luz indicadora del sistema
inmovilizador ........................................ 3-5
M
Maneta del freno, delantero ................. 3-15
Maneta del freno, trasero ..................... 3-16
Manetas de freno, engrase .................. 6-25
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-4
N
Neumáticos .......................................... 6-18
Número de identificación del vehículo ... 9-1
Números de identificación ..................... 9-1
P
Paneles, desmontaje y montaje ............. 6-7
U2DMS2S0.book Page 1 Tuesday, June 30, 2015 5:37 PM

Index
10-2
10
Pastillas de freno delantero y trasero,
comprobación .................................... 6-21
Puño del acelerador y cable,
comprobación y engrase ................... 6-24
R
Rodaje del motor .................................... 5-5
Ruedas ................................................. 6-20
S
Sistema de corte del circuito de
encendido .......................................... 3-24
Sistema inmovilizador ............................ 3-1
Situación de las piezas .......................... 2-1
T
Tapón del depósito de gasolina ........... 3-17
Testigo de luces de carretera................. 3-4
U2DMS2S0.book Page 2 Tuesday, June 30, 2015 5:37 PM
