Descripción
2-3
2
SAU63401
Mandos e instrumentos
98765432111 10
120
1000r/minx
E
FCH
FSELECTRESET
417 5 362
891011 12
1. Maneta del freno trasero (página 3-16)
2. Interruptores izquierdos del manillar (página 3-14)
3. Velocímetro
4. Luz indicadora y de advertencia (página 3-4)
5. Visor multifunción (página 3-6)
6. Interruptores derechos del manillar (página 3-14)
7. Maneta del freno delantero (página 3-15)
8. Puño del acelerador (página 6-17)
9. Compartimento porta objetos delantero B (página 3-21)
10.Interruptor principal/Bloqueo de la dirección (página 3-2)
11.Mirilla de control del nivel de líquido refrigerante (página 6-14)
12.Compartimento porta objetos delantero A (página 3-21)
U2DMS2S0.book Page 3 Tuesday, June 30, 2015 5:37 PM

Funciones de los instrumentos y mandos
3-4
3
SAU49398
Luces indicadoras y de aviso
SAU11032Luces indicadoras de intermitencia “ ”
y“ ”
Cada luz indicadora parpadea cuando el
correspondiente intermitente está activa-
do.
SAU11081Testigo de luces de carretera “ ”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11354Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el ni-
vel de gasolina desciende aproximada-
mente por debajo de 2.5 L (0.66 US gal,
0.55 Imp.gal). En ese caso, ponga gasolina
lo antes posible.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
SAU43024Luz de aviso de avería del motor “ ”
Esta luz de aviso se enciende si un circuito
eléctrico de control del motor no funciona
correctamente. En ese caso, haga revisar el
sistema de autodiagnóstico en un conce-
sionario Yamaha.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. La luz de aviso debe encender-
se durante unos segundos y luego
apagarse.
Si la luz de aviso no se enciende inicialmen-
te al girar la llave a la posición “ON” o si
permanece encendida, haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
NOTA
Esta luz de aviso se enciende cuando se

interruptor de arranque, pero no indica un
fallo.
SAUM3381Luz de aviso del sistema ABS “ ” (mo-
delos con ABS)
Durante el funcionamiento normal, la luz de
aviso del ABS se enciende cuando se gira
la llave a “ON” y se apaga después de cir-
cular a una velocidad de 10 km/h (6 mi/h) o
superior.
Si la luz de aviso del sistema ABS:
no se enciende cuando se gira la llave
a “ON”
se enciende o parpadea durante la
marcha
no se apaga después de circular a una
velocidad de 10 km/h (6 mi/h) o supe-
rior
1. Luces indicadoras de intermitencia “ ”
y“ ”
2. Luz indicadora de la luz de carretera “ ”
3. Luz de aviso de avería del motor “ ”
4. Luz de aviso del nivel de gasolina “ ”
5. Luz indicadora del sistema
inmovilizador “ ”
6. Luz de aviso del sistema antibloqueo de fre-
nos (ABS) “ ” (modelos con ABS)
ZAUM109823456
98765432111 10
12
0
1000r/minx
km/h
E
FCH
kmOdoOdoSELECTRESET
11
ABS
ABS
U2DMS2S0.book Page 4 Tuesday, June 30, 2015 5:37 PM

Funciones de los instrumentos y mandos
3-6
3
SAUM3313

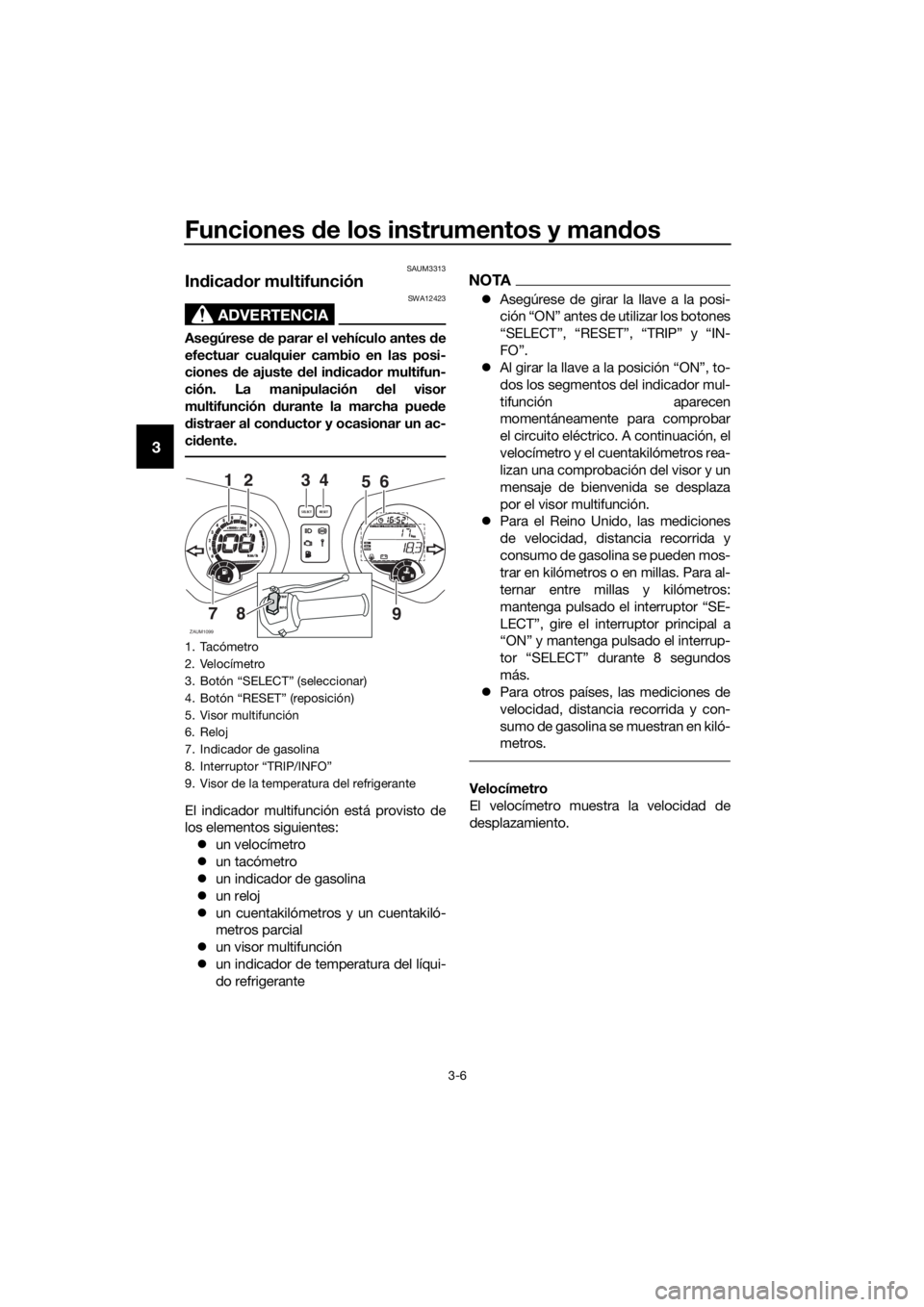

Indicador multifunción
ADVERTENCIA
SWA12423
Asegúrese de parar el vehículo antes de
efectuar cualquier cambio en las posi-
ciones de ajuste del indicador multifun-
ción. La manipulación del visor
multifunción durante la marcha puede
distraer al conductor y ocasionar un ac-
cidente.
El indicador multifunción está provisto de
los elementos siguientes:
un velocímetro
un tacómetro
un indicador de gasolina
un reloj
un cuentakilómetros y un cuentakiló-
metros parcial
un visor multifunción
un indicador de temperatura del líqui-
do refrigerante
NOTA
Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT”, “RESET”, “TRIP” y “IN-
FO”.
Al girar la llave a la posición “ON”, to-
dos los segmentos del indicador mul-
tifunción aparecen
momentáneamente para comprobar
el circuito eléctrico. A continuación, el
velocímetro y el cuentakilómetros rea-
lizan una comprobación del visor y un
mensaje de bienvenida se desplaza
por el visor multifunción.
Para el Reino Unido, las mediciones
de velocidad, distancia recorrida y
consumo de gasolina se pueden mos-
trar en kilómetros o en millas. Para al-
ternar entre millas y kilómetros:
mantenga pulsado el interruptor “SE-
LECT”, gire el interruptor principal a
“ON” y mantenga pulsado el interrup-
tor “SELECT” durante 8 segundos
más.
Para otros países, las mediciones de
velocidad, distancia recorrida y con-
sumo de gasolina se muestran en kiló-
metros.
Velocímetro
El velocímetro muestra la velocidad de
desplazamiento.
1. Tacómetro
2. Velocímetro
3. Botón “SELECT” (seleccionar)
4. Botón “RESET” (reposición)
5. Visor multifunción
6. Reloj
7. Indicador de gasolina
8. Interruptor “TRIP/INFO”
9. Visor de la temperatura del refrigerante
ZAUM1099
3
98765432111 10
12
0
1000r/minx
km/h
E
FCH
kmOdo
AirA
veCo
ns
OilV- Be
ltTi
meTripOdoSELECTRESETF
465
7
21
8
9INFOTRIP
U2DMS2S0.book Page 6 Tuesday, June 30, 2015 5:37 PM

Funciones de los instrumentos y mandos
3-7
3

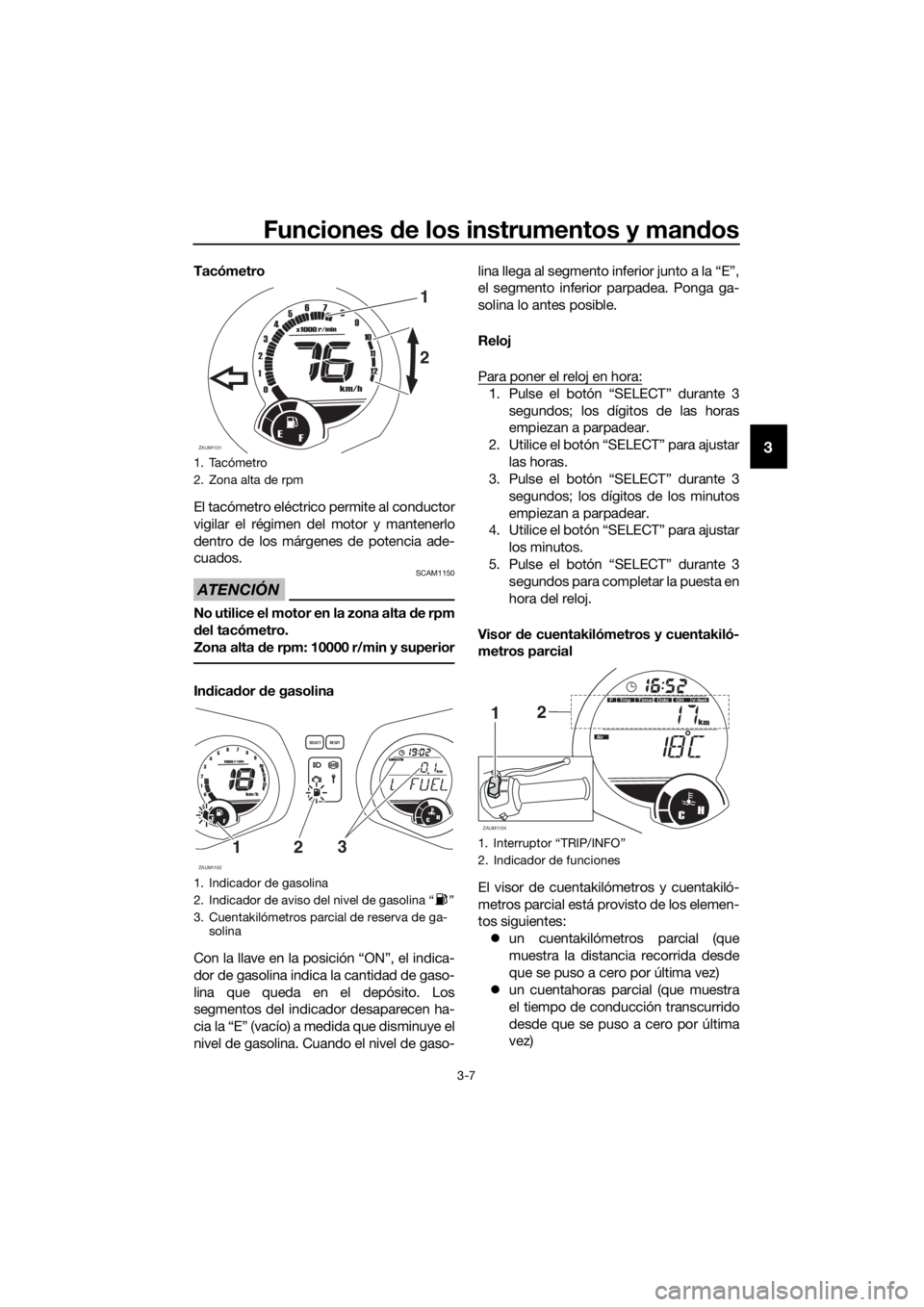

Tacómetro
El tacómetro eléctrico permite al conductor
vigilar el régimen del motor y mantenerlo
dentro de los márgenes de potencia ade-
cuados.
ATENCIÓN
SCAM1150
No utilice el motor en la zona alta de rpm
del tacómetro.
Zona alta de rpm: 10000 r/min y superior
Indicador de gasolina
Con la llave en la posición “ON”, el indica-
dor de gasolina indica la cantidad de gaso-
lina que queda en el depósito. Los
segmentos del indicador desaparecen ha-
cia la “E” (vacío) a medida que disminuye el
nivel de gasolina. Cuando el nivel de gaso-lina llega al segmento inferior junto a la “E”,
el segmento inferior parpadea. Ponga ga-
solina lo antes posible.
Reloj
Para poner el reloj en hora:
1. Pulse el botón “SELECT” durante 3
segundos; los dígitos de las horas
empiezan a parpadear.
2. Utilice el botón “SELECT” para ajustar
las horas.
3. Pulse el botón “SELECT” durante 3
segundos; los dígitos de los minutos
empiezan a parpadear.
4. Utilice el botón “SELECT” para ajustar
los minutos.
5. Pulse el botón “SELECT” durante 3
segundos para completar la puesta en
hora del reloj.
Visor de cuentakilómetros y cuentakiló-
metros parcial
El visor de cuentakilómetros y cuentakiló-
metros parcial está provisto de los elemen-
tos siguientes:
un cuentakilómetros parcial (que
muestra la distancia recorrida desde
que se puso a cero por última vez)
un cuentahoras parcial (que muestra
el tiempo de conducción transcurrido
desde que se puso a cero por última
vez)
1. Tacómetro
2. Zona alta de rpm
1. Indicador de gasolina
2. Indicador de aviso del nivel de gasolina “ ”
3. Cuentakilómetros parcial de reserva de ga-
solina
ZAUM1101
1
9876543
2
1
11 10
12
0
1000r/minx
km/h
E
F
2
ZAUM1102
98765432111 10
12
0
1000r/min
km/h
E
FCH
kmT
ripOdo
SELECTRESET
F
3121.
2. Indicador de funciones
ZAUM1104CH
km
Odo
Air
OilV-BeltTimeT
ripOdoF
21
INFOTRIP
U2DMS2S0.book Page 7 Tuesday, June 30, 2015 5:37 PM

Funciones de los instrumentos y mandos
3-8
3

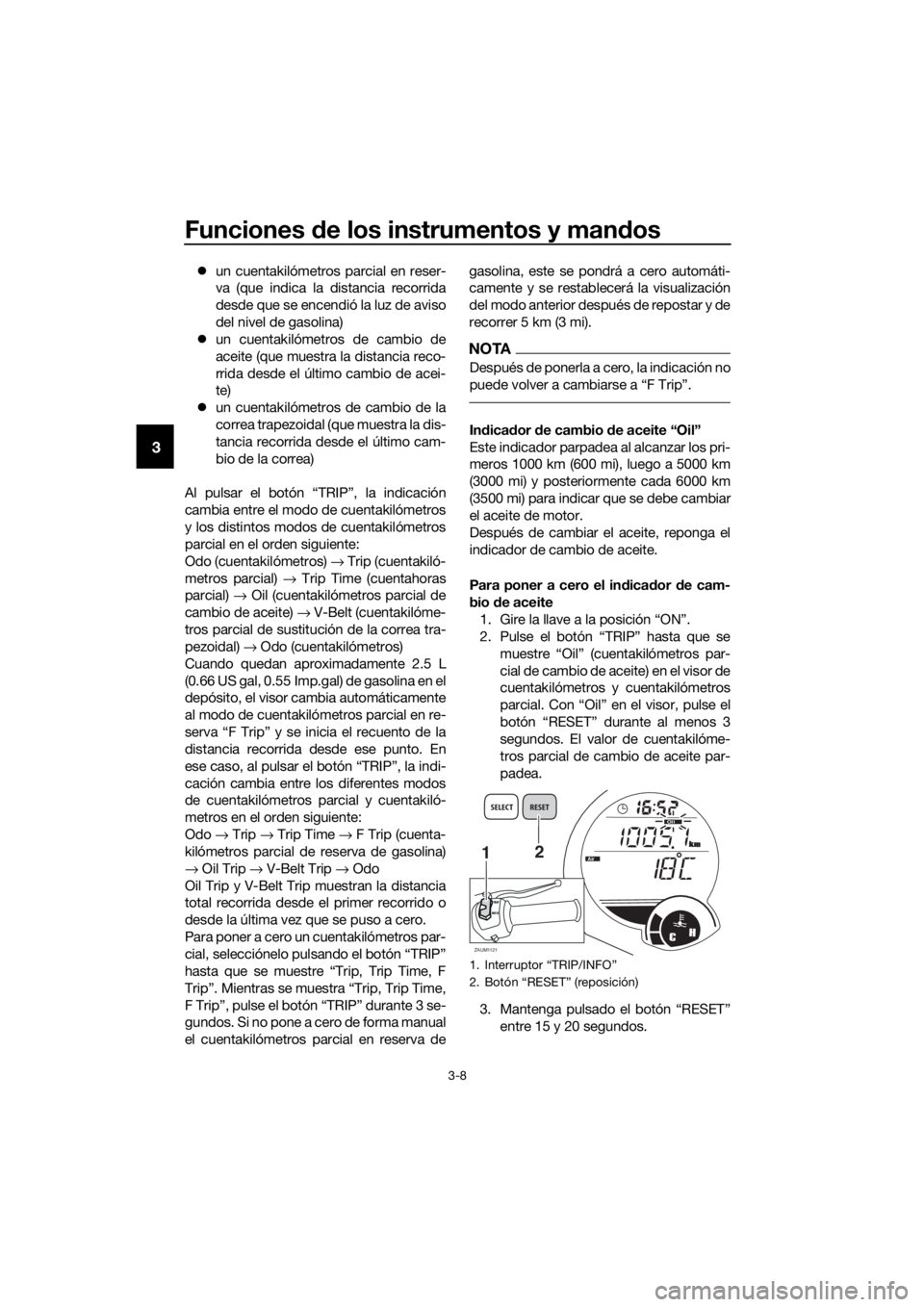

un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que se encendió la luz de aviso
del nivel de gasolina)
un cuentakilómetros de cambio de
aceite (que muestra la distancia reco-
rrida desde el último cambio de acei-
te)
un cuentakilómetros de cambio de la
correa trapezoidal (que muestra la dis-
tancia recorrida desde el último cam-
bio de la correa)
Al pulsar el botón “TRIP”, la indicación
cambia entre el modo de cuentakilómetros
y los distintos modos de cuentakilómetros
parcial en el orden siguiente:
Odo (cuentakilómetros) → Trip (cuentakiló-
metros parcial) → Trip Time (cuentahoras
parcial) → Oil (cuentakilómetros parcial de
cambio de aceite) → V-Belt (cuentakilóme-
tros parcial de sustitución de la correa tra-
pezoidal) → Odo (cuentakilómetros)
Cuando quedan aproximadamente 2.5 L
(0.66 US gal, 0.55 Imp.gal) de gasolina en el
depósito, el visor cambia automáticamente
al modo de cuentakilómetros parcial en re-
serva “F Trip” y se inicia el recuento de la
distancia recorrida desde ese punto. En
ese caso, al pulsar el botón “TRIP”, la indi-
cación cambia entre los diferentes modos
de cuentakilómetros parcial y cuentakiló-
metros en el orden siguiente:
Odo → Trip → Trip Time → F Trip (cuenta-
kilómetros parcial de reserva de gasolina)
→ Oil Trip → V-Belt Trip → Odo
Oil Trip y V-Belt Trip muestran la distancia
total recorrida desde el primer recorrido o
desde la última vez que se puso a cero.
Para poner a cero un cuentakilómetros par-
cial, selecciónelo pulsando el botón “TRIP”
hasta que se muestre “Trip, Trip Time, F
Trip”. Mientras se muestra “Trip, Trip Time,
F Trip”, pulse el botón “TRIP” durante 3 se-
gundos. Si no pone a cero de forma manual
el cuentakilómetros parcial en reserva degasolina, este se pondrá a cero automáti-
camente y se restablecerá la visualización
del modo anterior después de repostar y de
recorrer 5 km (3 mi).
NOTA
Después de ponerla a cero, la indicación no

Indicador de cambio de aceite “Oil”
Este indicador parpadea al alcanzar los pri-
meros 1000 km (600 mi), luego a 5000 km
(3000 mi) y posteriormente cada 6000 km
(3500 mi) para indicar que se debe cambiar
el aceite de motor.
Después de cambiar el aceite, reponga el
indicador de cambio de aceite.
Para poner a cero el indicador de cam-
bio de aceite
1. Gire la llave a la posición “ON”.
2. Pulse el botón “TRIP” hasta que se
muestre “Oil” (cuentakilómetros par-
cial de cambio de aceite) en el visor de
cuentakilómetros y cuentakilómetros
parcial. Con “Oil” en el visor, pulse el
botón “RESET” durante al menos 3
segundos. El valor de cuentakilóme-
tros parcial de cambio de aceite par-
padea.
3. Mantenga pulsado el botón “RESET”
entre 15 y 20 segundos.
1. Interruptor “TRIP/INFO”
2. Botón “RESET” (reposición)
ZAUM1121CH
kmAir
OilOdo
1
INFOTRIP
2
SELECT RESET
km
U2DMS2S0.book Page 8 Tuesday, June 30, 2015 5:37 PM

Funciones de los instrumentos y mandos
3-9
3

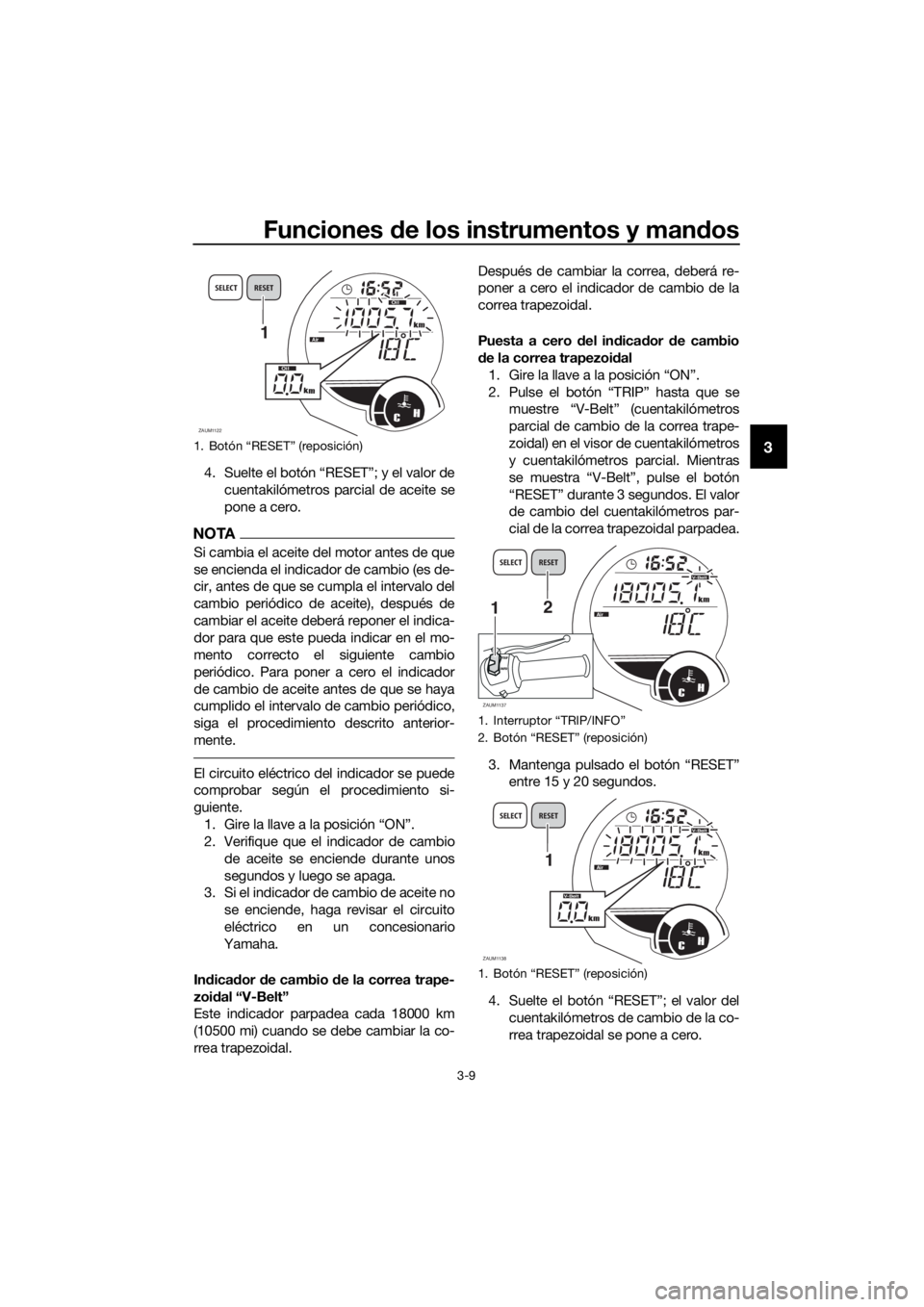

4. Suelte el botón “RESET”; y el valor de
cuentakilómetros parcial de aceite se
pone a cero.
NOTA
Si cambia el aceite del motor antes de que
se encienda el indicador de cambio (es de-
cir, antes de que se cumpla el intervalo del
cambio periódico de aceite), después de
cambiar el aceite deberá reponer el indica-
dor para que este pueda indicar en el mo-
mento correcto el siguiente cambio
periódico. Para poner a cero el indicador
de cambio de aceite antes de que se haya
cumplido el intervalo de cambio periódico,
siga el procedimiento descrito anterior-
mente.
El circuito eléctrico del indicador se puede
comprobar según el procedimiento si-
guiente.
1.
2. Verifique que el indicador de cambio
de aceite se enciende durante unos
segundos y luego se apaga.
3. Si el indicador de cambio de aceite no
se enciende, haga revisar el circuito
eléctrico en un concesionario
Yamaha.
Indicador de cambio de la correa trape-
zoidal “V-Belt”
Este indicador parpadea cada 18000 km
(10500 mi) cuando se debe cambiar la co-
rrea trapezoidal.Después de cambiar la correa, deberá re-
poner a cero el indicador de cambio de la
correa trapezoidal.
Puesta a cero del indicador de cambio
de la correa trapezoidal
1. Gire la llave a la posición “ON”.
2. Pulse el botón “TRIP” hasta que se
muestre “V-Belt” (cuentakilómetros
parcial de cambio de la correa trape-
zoidal) en el visor de cuentakilómetros
y cuentakilómetros parcial. Mientras
se muestra “V-Belt”, pulse el botón
“RESET” durante 3 segundos. El valor
de cambio del cuentakilómetros par-
cial de la correa trapezoidal parpadea.
3. Mantenga pulsado el botón “RESET”
entre 15 y 20 segundos.
4. Suelte el botón “RESET”; el valor del
cuentakilómetros de cambio de la co-
rrea trapezoidal se pone a cero.
1. Botón “RESET” (reposición)
ZAUM1122CH
kmAir
OilOdoSELECT RESET
km
Oil
1
1.
2.
1.
ZAUM1137CH
kmAir
Odo
1
INFOTRIP
2
SELECT RESETV- B el
t
ZAUM1138CH
kmAir
OdoSELECT RESET
km
1
V- B el
t
V- B el
t
U2DMS2S0.book Page 9 Tuesday, June 30, 2015 5:37 PM
