Caratteristiche tecniche
8-1
8
Dimensioni:Lunghezza totale:2190 mm (86.2 in)
Larghezza totale:
820 mm (32.3 in)
Altezza totale: 1120 mm (44.1 in)
Altezza alla sella: 829 mm (32.6 in)
Passo:
1500 mm (59.1 in)
Distanza da terra: 133 mm (5.24 in)
Raggio minimo di sterzata: 2800 mm (110.2 in)Peso:Peso in ordine di marcia:240 kg (529 lb)Motore:Tipo di motore:
4 tempi, raffreddato ad aria, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata: 1251 cm3
Alesaggio × corsa:
79.0 × 63.8 mm (3.11 × 2.51 in)
Rapporto di compressione:
9.7 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-40
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione dell’elemento del filtro
dell’olio:
2.80 L (2.96 US qt, 2.46 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
3.15 L (3.33 US qt, 2.77 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Benzina super senza piombo (gasohol
(E10) accettabile)
Capacità del serbatoio carburante: 14.5 L (3.83 US gal, 3.19 Imp.gal)
Quantità di riserva carburante: 3.1 L (0.82 US gal, 0.68 Imp.gal)Iniezione carburante:Corpo farfallato:Sigla di identificazione:
5UXB 10Can dela/-e:Produttore/modello:
NGK/DPR8EA-9
Distanza elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:1.750 (98/56)
Trasmissione finale: A catena
Rapporto di riduzione secondaria:
2.235 (38/17)
Tipo di trasmissione: Sempre in presa, a 5 rapporti
Comando: Con il piede sinistro
Rapporti di riduzione:
1ª:2.857 (40/14)
2ª:
2.000 (36/18)
3ª: 1.571 (33/21)
4ª: 1.292 (31/24)
5ª:
1.115 (29/26)Parte ciclistica:Tipo di telaio: A doppia culla
Angolo di incidenza:
24.7 gradi
Avancorsa: 92 mm (3.6 in)
U2PNH1H0.book Page 1 Friday, December 25, 2015 3:04 PM

Caratteristiche tecniche
8-2
8
Pneumatico anteriore:Tipo:Senza camera d'aria
Misura:
120/70 ZR17M/C (58W)
Produttore/modello: DUNLOP/D252F LPneumatico posteriore:Tipo:
Senza camera d'aria
Misura: 180/55 ZR17M/C (73W)
Produttore/modello: DUNLOP/D252 LCarico:Carico massimo:210 kg (463 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici fre ddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 250 kPa (2.50 kgf/cm2, 36 psi)
Condizione di carico: 90–210 kg (198–463 lb)
Anteriore:
250 kPa (2.50 kgf/cm2, 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm2, 42 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Freno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130 mm (5.1 in)Sospensione posteriore:Tipo:Forcellone oscillante Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota: 120 mm (4.7 in)
Impianto elettrico:Tensione impianto:12 V
Sistema d’accensione: TCI
Sistema di carica:
Generatore a C.A.Batteria:Modello:YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampa dina × q uantità:Faro:
12 V, 60.0 W/55.0 W × 1
Lampada stop/fanalino: LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore: 12 V, 10.0 W × 2
Luce ausiliaria: 12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti: LED
U2PNH1H0.book Page 2 Friday, December 25, 2015 3:04 PM

Caratteristiche tecniche
8-3
8
Spia del folle:12 V, 1.7 W × 1
Spia abbagliante: 12 V, 1.7 W × 1
Spia del livello dell’olio:
12 V, 1.7 W × 1
Spia degli indicatori di direzione: 12 V, 1.7 W × 2
Spia problemi al motore: 12 V, 1.7 W × 1
Spia del sistema immobilizzatore:
LEDFusibile:Fusibile principale:50.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda: 7.5 A
Fusibile dell’impianto di segnalazione: 7.5 A
Fusibile dell’accensione:
15.0 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile di backup: 7.5 A
U2PNH1H0.book Page 3 Friday, December 25, 2015 3:04 PM

Informazioni al consumatore
9-1
9

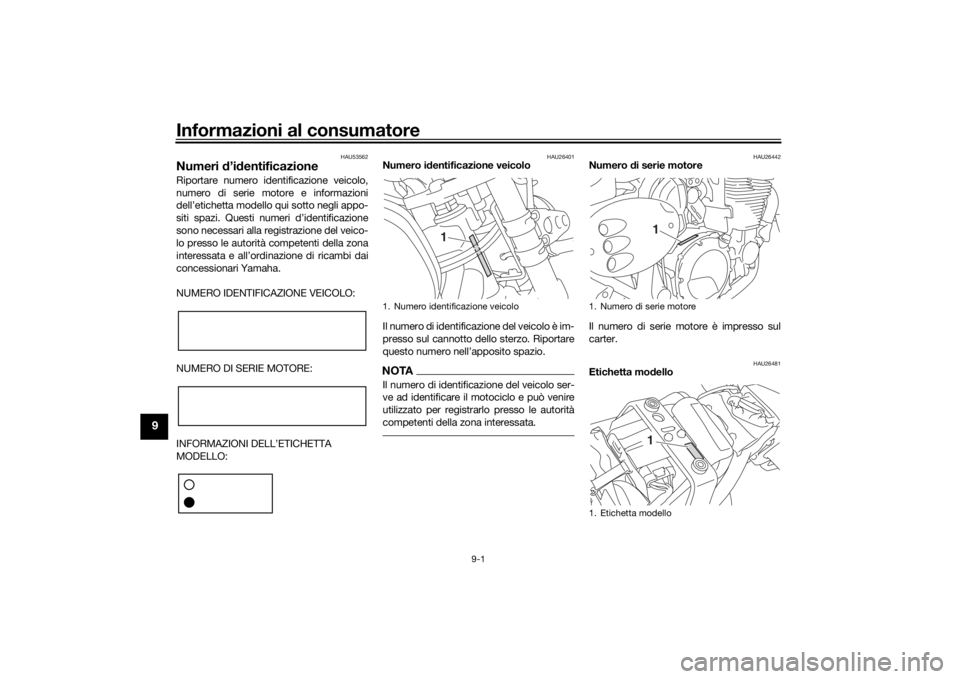

HAU53562
Numeri d’id entificazioneRiportare numero identificazione veicolo,
numero di serie motore e informazioni
dell’etichetta modello qui sotto negli appo-
siti spazi. Questi numeri d’identificazione
sono necessari alla registrazione del veico-
lo presso le autorità competenti della zona
interessata e all’ordinazione di ricambi dai
concessionari Yamaha.
NUMERO IDENTIFICAZIONE VEICOLO:
NUMERO DI SERIE MOTORE:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero i dentificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26442
Numero di serie motore
Il numero di serie motore è impresso sul
carter.
HAU26481
Etichetta mo dello
1. Numero identificazione veicolo
1
1. Numero di serie motore
1. Etichetta modello
11
U2PNH1H0.book Page 1 Friday, December 25, 2015 3:04 PM

Informazioni al consumatore
9-2
9
L’etichetta del modello è applicata al telaio
sotto la sella. (Vedere pagina 3-15.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi
presso i concessionari Yamaha.
U2PNH1H0.book Page 2 Friday, December 25, 2015 3:04 PM
