2016 YAMAHA XJ6F Instructieboekje (in Dutch)

Specificaties
8-3
8
Laadsysteem:Wisselstroomdynamo met permanente
magneten
Accu:
Model:GT12B-4
Voltage, capaciteit:
12 V, 10.0 Ah (10 HR)
Koplamp:
Type gloeilamp:Halogeenlamp
Watta ge gloeilamp × aantal:
Koplamp:
H4, 60.0 W/55.0 W x 1
Remlicht/achterlicht unit: 21.0 W/5.0 W × 1
Voorste richtingaanwijzer: 10.0 W × 2
Achterste richtingaanwijzer:
10.0 W × 2
Parkeerlicht: 5.0 W × 1
Kentekenverlichting: 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand: LED
Controlelampje grootlicht: LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers: LED
Waarschuwingslampje
koelvloeistoftemperatuur: LED
Waarschuwingslampje motorstoring: LED
ABS-waarschuwingslampje:
LED (XJ6FA)
Controlelampje startblokkering: LED
Zekerin g:
Hoofdzekering:
30.0 A
Koplampzekering: 20.0 A
Zekering achterlichtcircuit: 10.0 A Zekering signaleringssysteem:
7.5 A
Zekering ontstekingssysteem: 10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem: 10.0 A
Zekering ABS-regeleenheid: 7.5 A (XJ6FA)
Zekering ABS-motor:
30.0 A (XJ6FA)
Zekering van de ABS-solenoïdeklep: 20.0 A (XJ6FA)
Backup-zekering: 7.5 A
UBS1D0D0.book Page 3 Tuesday, October 6, 2015 10:19 AM

Gebruikersinformatie
9-1
9
DAU53562

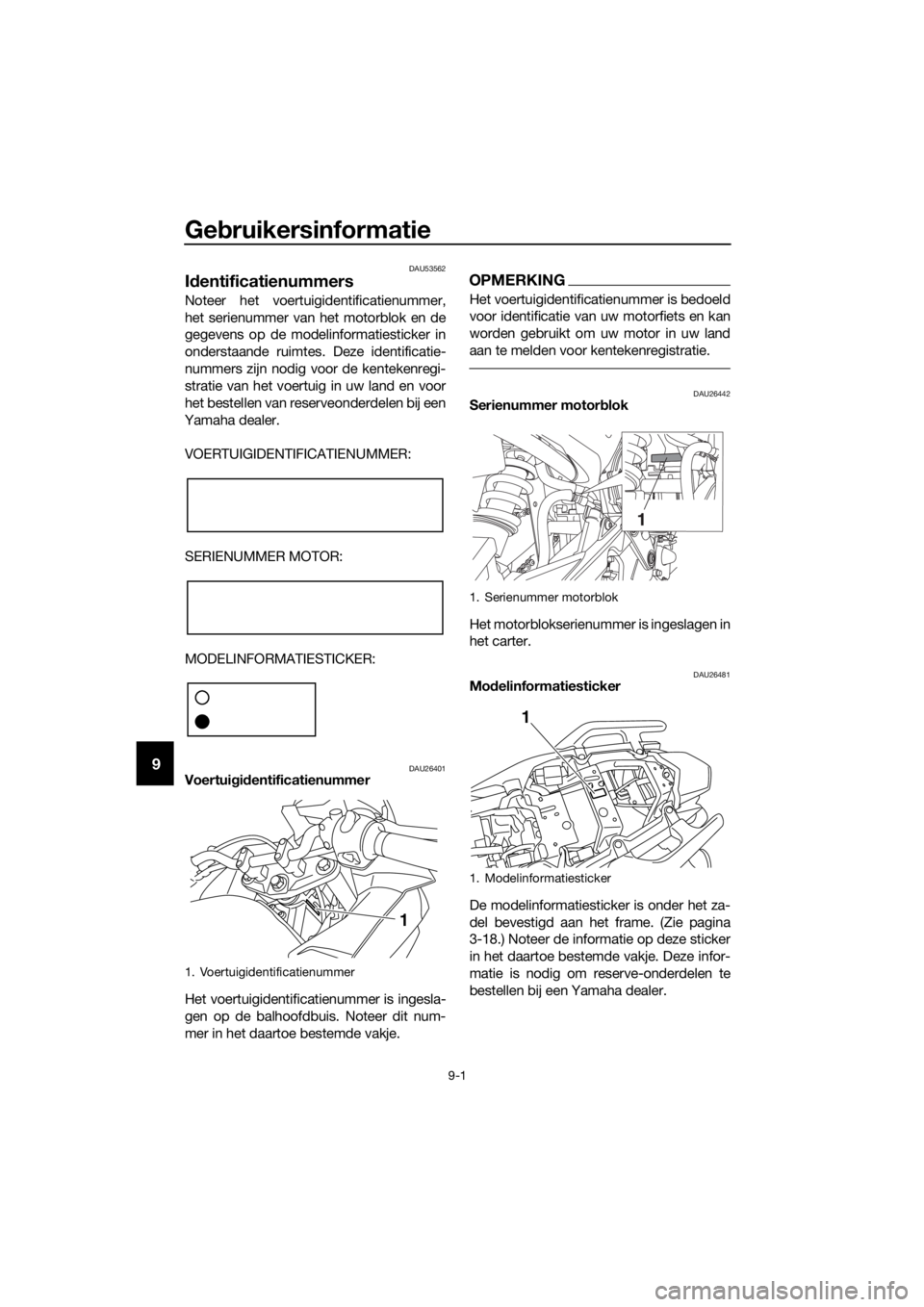

Id entificatienummers
Noteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.
OPMERKING
Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26481Mo delinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-18.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
UBS1D0D0.book Page 1 Tuesday, October 6, 2015 10:19 AM

10-1
10
Index
A
Aandrijfketting, reinigen en smeren...... 6-29
ABS (voor modellen met ABS) ............. 3-14
ABS-waarschuwingslampje (voor
modellen met ABS) .............................. 3-5
Accu ..................................................... 6-34
Achterbrugscharnierpunten, smeren.... 6-32
Achteruitkijkspiegels ............................ 3-21
B
Banden ................................................. 6-20
Bougies, controleren ............................ 6-10
Brandstof.............................................. 3-15
Brandstofverbruik, tips voor een zuinig .................................................... 5-4
C
Claxonschakelaar ................................. 3-11
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-4
Controlelampje richting aanwijzers ......... 3-4
Controlelampjes en waarschuwingslampjes ........................ 3-4
Controlelampje startblokkering .............. 3-6
D
De motor starten .................................... 5-2
Dimlichtschakelaar ............................... 3-10
G
Gasgreep en gaskabel, controleren en smeren ............................................... 6-30
Gereedschapsset ................................... 6-2
Gloeilamp in remlicht/achterlicht, vervangen .......................................... 6-39
Gloeilamp kentekenverlichting,
vervangen .......................................... 6-40
Gloeilamp richtingaanwijzer, vervangen .......................................... 6-40
H
Helmbevestiging................................... 3-19
I
Identificatienummers .............................. 9-1
Inrijperiode ............................................. 5-4
K
Kabels, controleren en smeren ............ 6-30
Klepspeling........................................... 6-19
Koelvloeistof ......................................... 6-13
Koplampgloeilamp, vervangen............. 6-38
Koppelingshendel ................................ 3-12
Koppelingshendel, vrije slag
afstellen.............................................. 6-23
L
Lichtsignaalschakelaar ......................... 3-10 Luchtfilterelement, vervangen .............. 6-17
M
Matkleur, let op ....................................... 7-1
Middenbok en zijstandaard,
controleren en smeren........................ 6-32
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ................ 6-11
Multifunctionele meter ............................ 3-6
N
Noodstopschakelaar............................. 3-11
O
Onderhoud en smering, periodiek .......... 6-4
Onderhoud, uitstootcontrolesysteem ..... 6-3
Opbergcompartiment ........................... 3-20
P
Parkeerlichtgloeilamp ........................... 6-39
Parkeren.................................................. 5-5
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 6-43
R
Rem- en koppelingshendels, controleren en smeren........................ 6-31
Rem- en schakelpedalen, controleren
en smeren ........................................... 6-31
Remhendel............................................ 3-13
Remlichtschakelaars ............................. 6-24
Rempedaal............................................ 3-13
Remvloeistofniveau, controleren .......... 6-26
Remvloeistof, verversen ....................... 6-27
Richtingaanwijzerschakelaar ................ 3-11
S
Schakelaar alarmverlichting .................. 3-11
Schakelen ............................................... 5-3
Schakelpedaal ...................................... 3-12
Schokdemperunit, afstellen .................. 3-21
Serienummer motorblok ......................... 9-1
Spanning aandrijfketting ....................... 6-28
Specificaties ........................................... 8-1
Stalling .................................................... 7-4
Stand van het stuur, afstellen ............... 3-20
Startblokkeersysteem ............................. 3-1
Startknop .............................................. 3-11
Startspersysteem.................................. 3-23
Stationair toerental ............................... 6-18
Storingzoekschema’s ........................... 6-44
Stroomlijn- en framepanelen,
verwijderen en aanbrengen .................. 6-7
Stuurschakelaars .................................. 3-10
Stuursysteem, controleren.................... 6-33
UBS1D0D0.book Page 1 Tuesday, October 6, 2015 10:19 AM

Index
10-2
10
T
Tankbeluchtingsslang en
overloopslang ..................................... 3-17
Tankdop ................................................ 3-15
U
Uitlaatkatalysator .................................. 3-17
V
Veiligheidsinformatie........ ....................... 1-1
Verzorging ............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken controleren ......................................... 6-25
Voorvork, controleren ........................... 6-33
Vrije slag van gasgreep, controleren .... 6-19
Vrije slag van remhendel, controleren ......................................... 6-24
Vrijstandcontrolelampje .......................... 3-4
W
Waarschuwingslampje koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring ...... 3-5
Waarschuwingslampje olieniveau ........... 3-4
Wiel, achter (voor modellen zonder ABS).................................................... 6-42
Wielen ................................................... 6-22
Wiellagers controleren .......................... 6-34
Wiel, voor (voor modellen zonder ABS).................................................... 6-41
Z
Zadel ..................................................... 3-18
Zekeringen, vervangen ......................... 6-36
Zijstandaard .......................................... 3-22
UBS1D0D0.book Page 2 Tuesday, October 6, 2015 10:19 AM

UBS1D0D0.book Page 3 Tuesday, October 6, 2015 10:19 AM

DIC183
Oorspronkelijke gebruiksaanwijzing
PRINTED IN THE NETHERLANDS2015.10
