2016 YAMAHA XENTER 150 ABS

Regelmäßige Wartung und Einstellung
6-24
1
2
3
4
56
7
8
9
10
11
12
niedriger Bremsflüssigkeitsstand könnte
darauf hinweisen, dass die Bremsbeläge
abgenutzt sind und/oder ein Leck im
Bremssystem vorhanden ist; daher auf je-
den Fall die Bremsbeläge auf Verschleiß
und das Bremssystem auf Lecks überprü-
fen. Bei plötzlichem Absinken des Brems-
flüssigkeitsstandes die Bremsanlage vor
dem nächsten Fahrtantritt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
GAU22724
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle von einer Yamaha-Fach-
werkstatt gewechselt werden. Zusätzlich
sollten die Öldichtungen des Hauptbrems-
zylinders und der Bremssättel, sowie der
Bremsschläuche in den unten aufgeführten
Abständen gewechselt werden, oder wenn
sie beschädigt oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.

Bremsschlauch: Alle vier Jahre erneu-
ern.
GAU23098
Bowdenzüge prüfen und
schmierenDie Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer
Yamaha-Fachwerkstatt kontrolliert oder er-
setzt werden. WARNUNG! Beschädigun-
gen der Seilzugummantelung können zu
innerer Korrosion führen und die Seil-
zugbewegung behindern. Beschädigte
Seilzüge aus Sicherheitsgründen unver-
züglich erneuern.
[GWA10712]
Empfohlenes Schmiermittel: Yamaha Kabel-Schmiermittel oder
anderes geeignetes Kabel-Schmier-
mittel
U52SG1G0 24 ページ ２０１５年９月１７日　木曜日　午後３時３２分

Regelmäßige Wartung und Einstellung
6-25
1
2
3
4
567
8
9
10
11
12
GAU23115
Gasdrehgriff und Gaszug
kontrollieren und schmierenVor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug in einer Yamaha-Fach-
werkstatt gemäß den in der Wartungs- und
Schmiertabelle vorgeschriebenen Abstän-
den geschmiert werden.
Der Gaszug ist mit einer Gummiabdeckung
ausgestattet. Sicherstellen, dass die Abde-
ckung sicher eingebaut ist. Auch wenn die
Abdeckung korrekt eingebaut ist, schützt
sie den Seilzug nicht vollständig vor dem
Eindringen von Wasser. Daher bei der Rei-
nigung des Fahrzeugs darauf achten, dass
kein Wasser direkt auf die Abdeckung oder
den Seilzug gegossen wird. Bei Verschmut-
zung den Seilzug oder die Abdeckung mit
einem feuchten Tuch sauberwischen.
GAUT3571

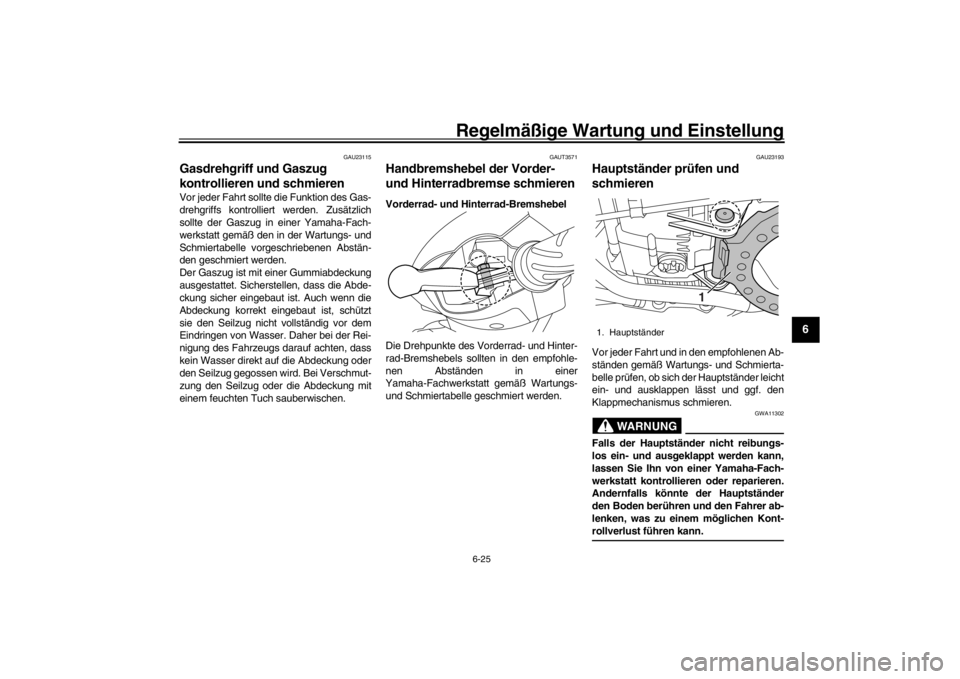

Handbremshebel der Vorder-
und Hinterradbremse schmierenVorderrad- und Hinterrad-Bremshebel
Die Drehpunkte des Vo rderrad- und Hinter-
rad-Bremshebels sollten in den empfohle-
nen Abständen in einer
Yamaha-Fachwerkstatt gemäß Wartungs-
und Schmiertabelle geschmiert werden.
GAU23193
Hauptständer prüfen und
schmierenVor jeder Fahrt und in den empfohlenen Ab-
ständen gemäß Wartungs- und Schmierta-
belle prüfen, ob sich der Hauptständer leicht
ein- und ausklappen lässt und ggf. den
Klappmechanismus schmieren.
WARNUNG
GWA11302
Falls der Hauptstä nder nicht reibungs-
los ein- und ausgeklappt werden kann,
lassen Sie Ihn von einer Yamaha-Fach-
werkstatt kontrolliere n oder reparieren.
Andernfalls könnte der Hauptständer
den Boden berühren und den Fahrer ab-
lenken, was zu einem möglichen Kont-rollverlust führen kann.1. Hauptständer
1
U52SG1G0 25 ページ ２０１５年９月１７日　木曜日　午後３時３２分

Regelmäßige Wartung und Einstellung
6-26
1
2
3
4
56
7
8
9
10
11
12
GAU23273

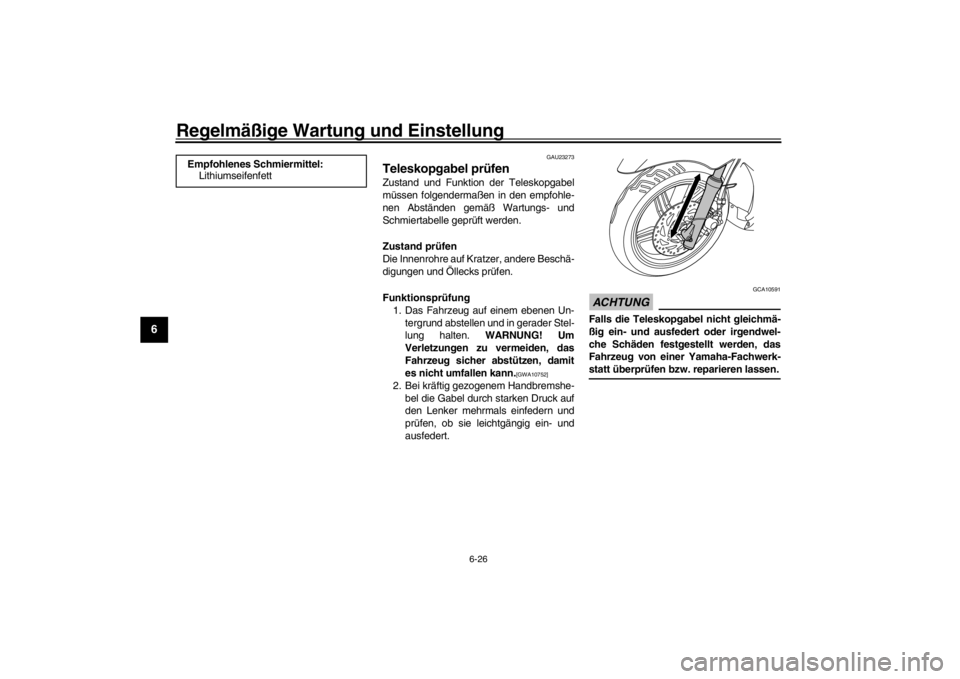

Teleskopgabel prüfenZustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
Die Innenrohre auf Kratzer, andere Beschä-
digungen und Öllecks prüfen.
Funktionsprüfung 1. Das Fahrzeug auf einem ebenen Un- tergrund abstellen und in gerader Stel-
lung halten. WARNUNG! Um
Verletzungen zu vermeiden, das
Fahrzeug sicher abstützen, damit
es nicht umfallen kann.
[GWA10752]
2. Bei kräftig gezogenem Handbremshe-bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
ACHTUNG
GCA10591
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
Empfohlenes Schmiermittel:
Lithiumseifenfett
U52SG1G0 26 ページ ２０１５年９月１７日　木曜日　午後３時３２分

Regelmäßige Wartung und Einstellung
6-27
1
2
3
4
567
8
9
10
11
12
GAU45512
Lenkung prüfenVerschlissene oder lockere Lenkkopflager
stellen eine erhebliche Gefährdung dar. Da-
rum muss der Zustand der Lenkung folgen-
dermaßen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle ge-
prüft werden. 1. Das Fahrzeug auf den Hauptständer stellen. WARNUNG! Um Verletzun-
gen zu vermeiden, das Fahrzeug si-
cher abstützen, damit es nicht
umfallen kann.
[GWA10752]

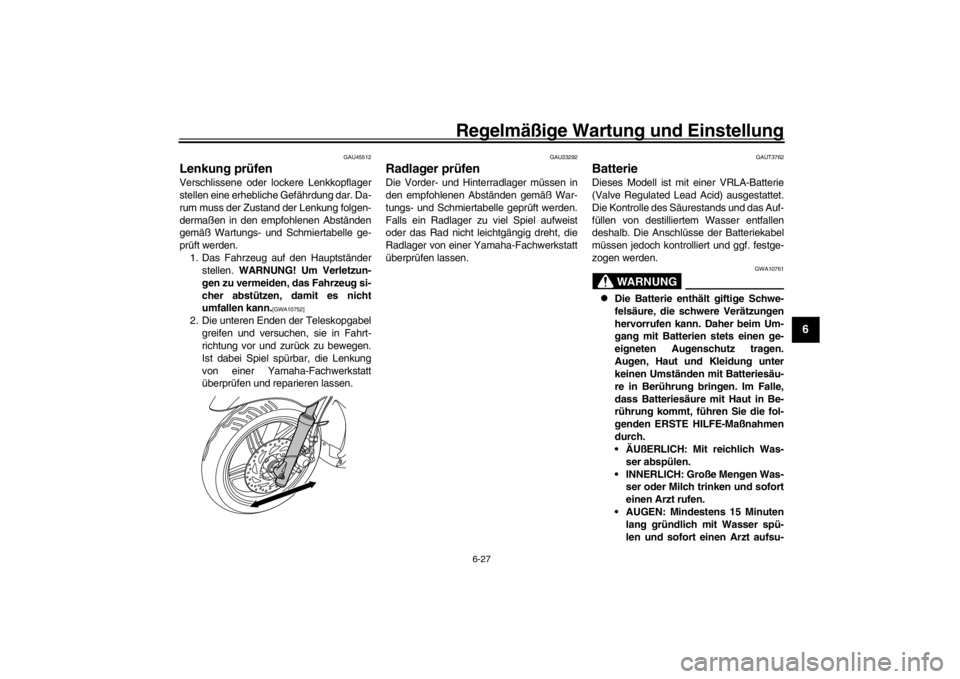

2. Die unteren Enden der Teleskopgabel greifen und versuchen, sie in Fahrt-
richtung vor und zurück zu bewegen.
Ist dabei Spiel spürbar, die Lenkung
von einer Yamaha-Fachwerkstatt
überprüfen und reparieren lassen.
GAU23292
Radlager prüfenDie Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zu viel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAUT3762
BatterieDieses Modell ist mit einer VRLA-Batterie
(Valve Regulated Lead Acid) ausgestattet.
Die Kontrolle des S äurestands und das Auf-
füllen von destilliertem Wasser entfallen
deshalb. Die Anschlüsse der Batteriekabel
müssen jedoch kontrolliert und ggf. festge-
zogen werden.
WARNUNG
GWA10761

Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen.
Augen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
dass Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was- ser abspülen.
INNERLICH: Große Mengen Was- ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
U52SG1G0 27 ページ ２０１５年９月１７日　木曜日　午後３時３２分

Regelmäßige Wartung und Einstellung
6-28
1
2
3
4
56
7
8
9
10
11
12
chen.

Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fern halten.
Beim Laden der Ba tterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.

DIES UND BATTERIEN VON KIN-DERN FERN HALTEN.
ACHTUNG
GCA10621
Unter keinen Umständen die Zellver-
schlusskappen entfernen, da dies dieBatterie ernsthaft beschädigen würde.
Die Batterie befindet sich hinter der Abde-
ckung A. Das Abnehmen der Abdeckung
verschafft Zugang zur Batterie. (Siehe
Seite 6-9.) Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Si
e, dass die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt, wenn das
Fahrzeug mit solchen ausgestattet ist.
ACHTUNG
GCA16522
Zum Laden der VRLA-Batterie (Valve Re-
gulated Lead Acid) ist ein spezielles
Konstantspannungs-Ladegerät nötig.
Bei Verwendung eines herkömmlichenLadegeräts nimmt di e Batterie Schaden.
Batterie lagern 1. Wird das Fahrzeug über einen Monat lang nicht benutzt, die Batterie aus- bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
ACHTUNG:
Beim Ausbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Minuskabel und anschließend
das Pluskabel abnehmen.
[GCA16303]
2. Bei einer Stilllegung von mehr als zwei Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Die Batterie vollständig aufladen, be- vor sie eingebaut wird. ACHTUNG:
Beim Einbau der Batterie darauf
achten, dass der Schlüssel auf
“OFF” gedreht wurde, dann zuerst
das Pluskabel und anschließend
das Minuskabel anschließen.
[GCA16841]
4. Nach dem Einbau der Batterie sicher- stellen, dass die Batteriekabel richtig
an die Batterieklemmen angeschlos-
sen sind.
5. Den Schlüssel drei Mal im Abstand
von drei Sekunden von “ON” auf
“OFF” drehen, um die Leerlaufdreh-
zahlregelung zu initialisieren.ACHTUNG
GCA16531
Die Batterie immer in aufgeladenem Zu-
stand halten. Die Lagerung einer entla-
denen Batterie kann die Batterie

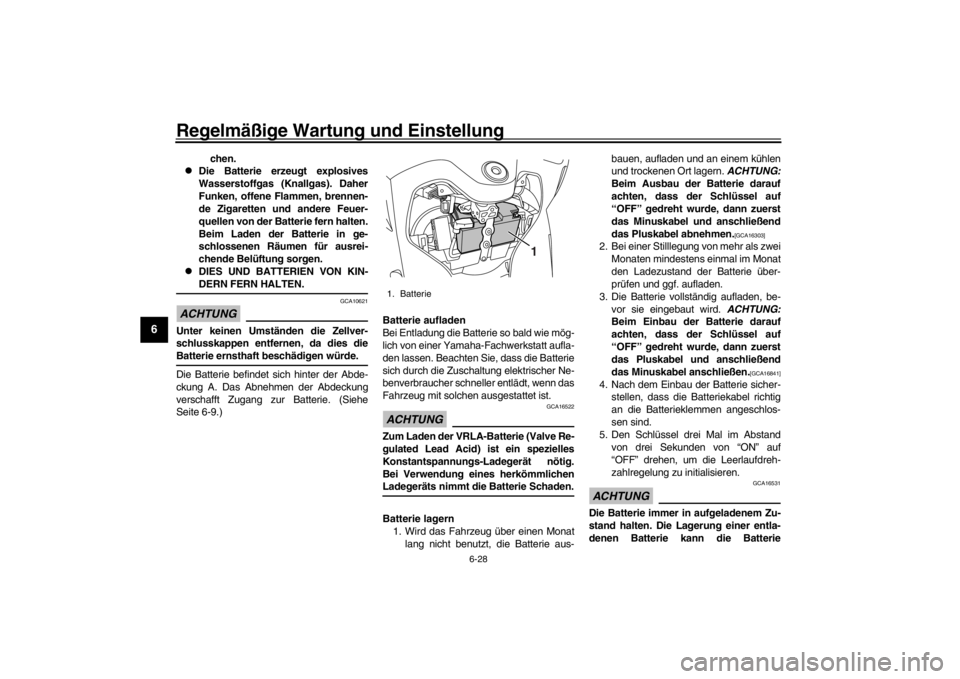

1. Batterie
1
U52SG1G0 28 ページ ２０１５年９月１７日　木曜日　午後３時３２分

Regelmäßige Wartung und Einstellung
6-29
1
2
3
4
567
8
9
10
11
12
dauerhaft beschädigen.
GAUT3752
Sicherungen wechselnDer Sicherungskasten befindet sich neben
dem Batteriegehäuse unter der Abdeckung
A. (Siehe Seite 6-9.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern. 1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherung mit einer höheren
als der vorgeschriebenen Ampere-
zahl verwenden, um Schäden an
elektrischen Komponenten und ei-
nen möglichen Brand zu vermei- den.
[GWA15132]
HINWEISNach dem Aus- und Wiedereinbau der
Hauptsicherung sicherstellen, dass das
Zündschloss drei Mal im Abstand von drei
Sekunden von “ON” auf “OFF” gedreht wur-
de, um die Leerlaufdrehzahlregelung zu ini-tialisieren.
3. Den Zündschlüssel auf “ON” drehen und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von die-
sem Kreis versorgten Verbraucher
funktionieren.
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.

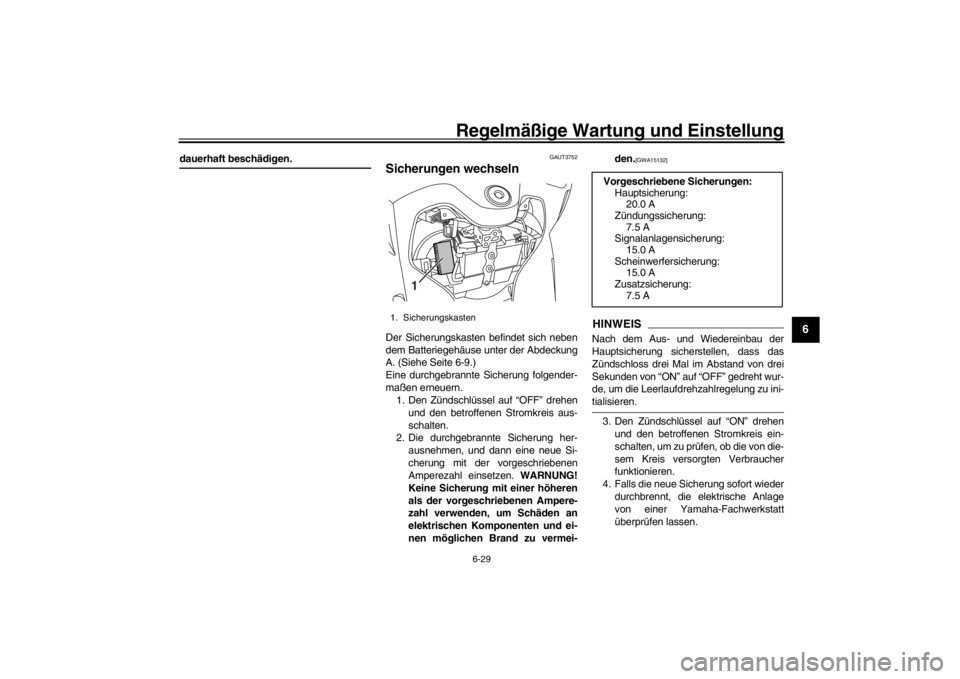

1. Sicherungskasten
1
Vorgeschriebene Sicherungen:Hauptsicherung: 20.0 A
Zündungssicherung:
7.5 A
Signalanlagensicherung: 15.0 A
Scheinwerfersicherung: 15.0 A
Zusatzsicherung:
7.5 A
U52SG1G0 29 ページ ２０１５年９月１７日　木曜日　午後３時３２分

Regelmäßige Wartung und Einstellung
6-32
1
2
3
4
56
7
8
9
10
11
12
GAUT3652

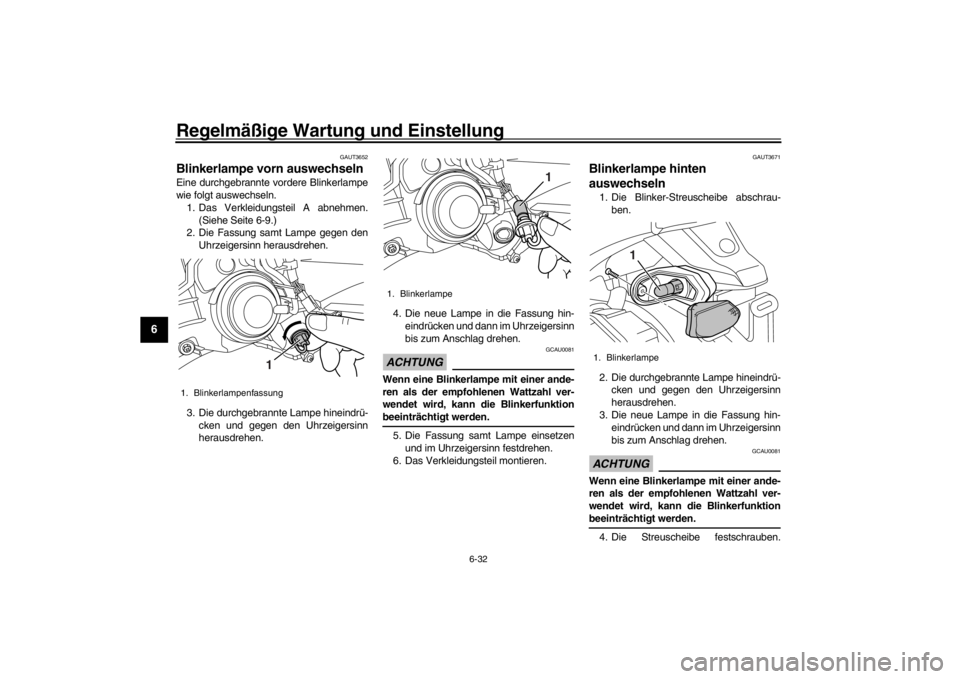

Blinkerlampe vorn auswechselnEine durchgebrannte vordere Blinkerlampe
wie folgt auswechseln. 1. Das Verkleidungsteil A abnehmen. (Siehe Seite 6-9.)
2. Die Fassung samt Lampe gegen den
Uhrzeigersinn herausdrehen.
3. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen. 4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
ACHTUNG
GCAU0081
Wenn eine Blinkerlampe mit einer ande-
ren als der empfohlenen Wattzahl ver-
wendet wird, kann die Blinkerfunktionbeeinträchtigt werden.
5. Die Fassung samt Lampe einsetzen und im Uhrzeigersinn festdrehen.
6. Das Verkleidungsteil montieren.
GAUT3671
Blinkerlampe hinten
auswechseln1. Die Blinker-Streuscheibe abschrau- ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.
3. Die neue Lampe in die Fassung hin- eindrücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.ACHTUNG
GCAU0081
Wenn eine Blinkerlampe mit einer ande-
ren als der empfohlenen Wattzahl ver-
wendet wird, kann die Blinkerfunktionbeeinträchtigt werden.
4. Die Streuscheibe festschrauben.
1. Blinkerlampenfassung
1
1. Blinkerlampe
1
1. Blinkerlampe
1
U52SG1G0 32 ページ ２０１５年９月１７日　木曜日　午後３時３２分

Regelmäßige Wartung und Einstellung
6-35
1
2
3
4
567
8
9
10
11
12
GAU42706

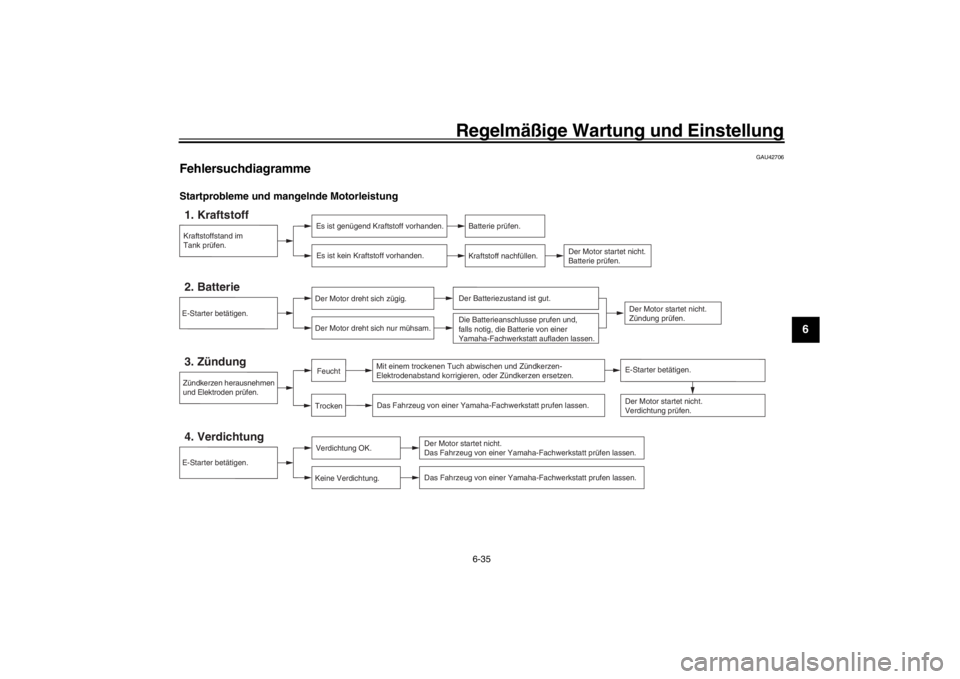

FehlersuchdiagrammeStartprobleme und mangelnde MotorleistungKraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
TrockenFeucht
E-Starter betätigen.Der Motor startet nicht. Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlusse prufen und,
falls notig, die Batterie von einer
Yamaha-Fachwerkstatt aufladen lassen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
U52SG1G0 35 ページ ２０１５年９月１７日　木曜日　午後３時３２分
