Regelmäßi ge Wartun g un d Einstellun g
7-14
7
3. Endrohr am Schalldämpfer anbauen
und dann die Schrauben einbauen
und mit dem vorgeschriebenen Dreh-
moment festziehen.
HINWEIS
Sicher stellen, dass die Schraubenlöcher
beim Einsetzen des Endrohrs zueinander
ausgerichtet werden.
GAU39931
Ver gaser einstellen
Der Vergaser ist ein wesentlicher Bestand-
teil des Motors und erfordert eine höchst
genaue Einstellung. Die meisten Einstellar-
beiten sollten einer Yamaha-Fachwerkstatt
vorbehalten bleiben, die über die notwendi-
gen Kenntnisse und Erfahrung verfügt. Die
im Folgenden beschriebene Einstellung
können Sie jedoch im Rahmen der regel-
mäßigen Wartung selbst ausführen.
ACHTUNG
GCA10551
Die im Yamaha-Werk vor genommene
Ver gasereinstellun g b eruht auf zahlrei-
chen Tests. Eine Än derun g d ieser Ein-
stellun g ohne ausreichen de Fachkennt-
nis kann zu Leistun gsa bfall un d
Motorschä den führen.
1. Funkenfänger
Anzu gsmoment:
Befestigungsschraube Auspuffen-
drohr: 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1
UB5181G0.book Page 14 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-15
7
GAU21363
Leerlaufdrehzahl einstellen
Die Leerlaufdrehzahl muss in den empfoh-
lenen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
HINWEIS
Für diese Einstellung wird ein Diagnose-
Drehzahlmesser benötigt.
1. Den Drehzahlmesser an das Zündker-
zenkabel anschließen.
2. Den Motor anlassen und einige Minu- ten lang bei einer Drehzahl von 1000–
2000 U/min warm laufen lassen, gele-
gentlich die Drehzahl auf 4000–5000
U/min erhöhen.
HINWEIS
Der Motor ist ausreichend warm gelaufen,
wenn er spontan auf Gasgeben anspricht.
3. Prüfen Sie die Leerlaufdrehzahl des Motors und stellen Sie sie, falls erfor-
derlich, durch Drehen der Leerlaufein-
stellschraube auf den vorgeschriebe-
nen Wert ein. Zum Erhöhen der
Leerlaufdrehzahl die Einstellschraube
in Richtung (a) drehen. Zum Verringern
der Leerlaufdrehzahl die Einstell-
schraube in Richtung (b) drehen.
HINWEIS
Falls sich die Leerlaufdrehzahl nicht wie
oben beschrieben einstellen lässt, den Mo-
tor von einer Yamaha-Fachwerkstatt über-
prüfen lassen.

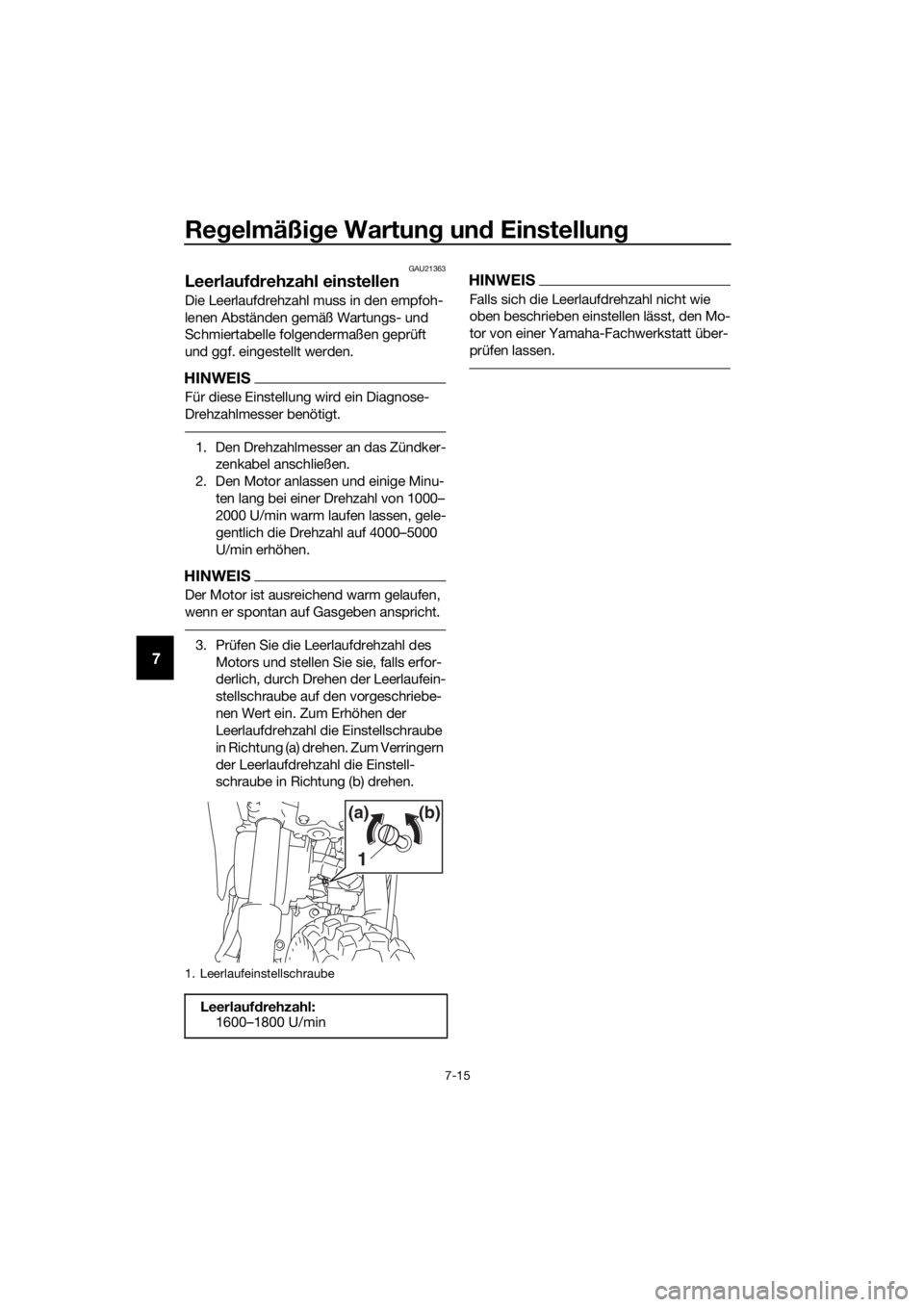

1. Leerlaufeinstellschraube
Leerlauf drehzahl:
1600–1800 U/min
(a) (b)
1
UB5181G0.book Page 15 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-16
7
GAU21385
Spiel des Gas dreh griffs prüfen
Das Spiel des Gasdrehgriffs sollte am inne-
ren Rand des Gasdrehgriffs 4.0–6.0 mm
(0.16–0.24 in) betragen. Das Spiel des Gas-
drehgriffs regelmäßig prüfen und ggf. von
einer Yamaha-Fachwerkstatt einstellen las-
sen.
GAU21402
Ventilspiel
Mit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht und/oder Motorgeräusche entstehen
können. Um dem vorzubeugen, muss das
Ventilspiel in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle von
einer Yamaha-Fachwerkstatt geprüft und
ggf. eingestellt werden.

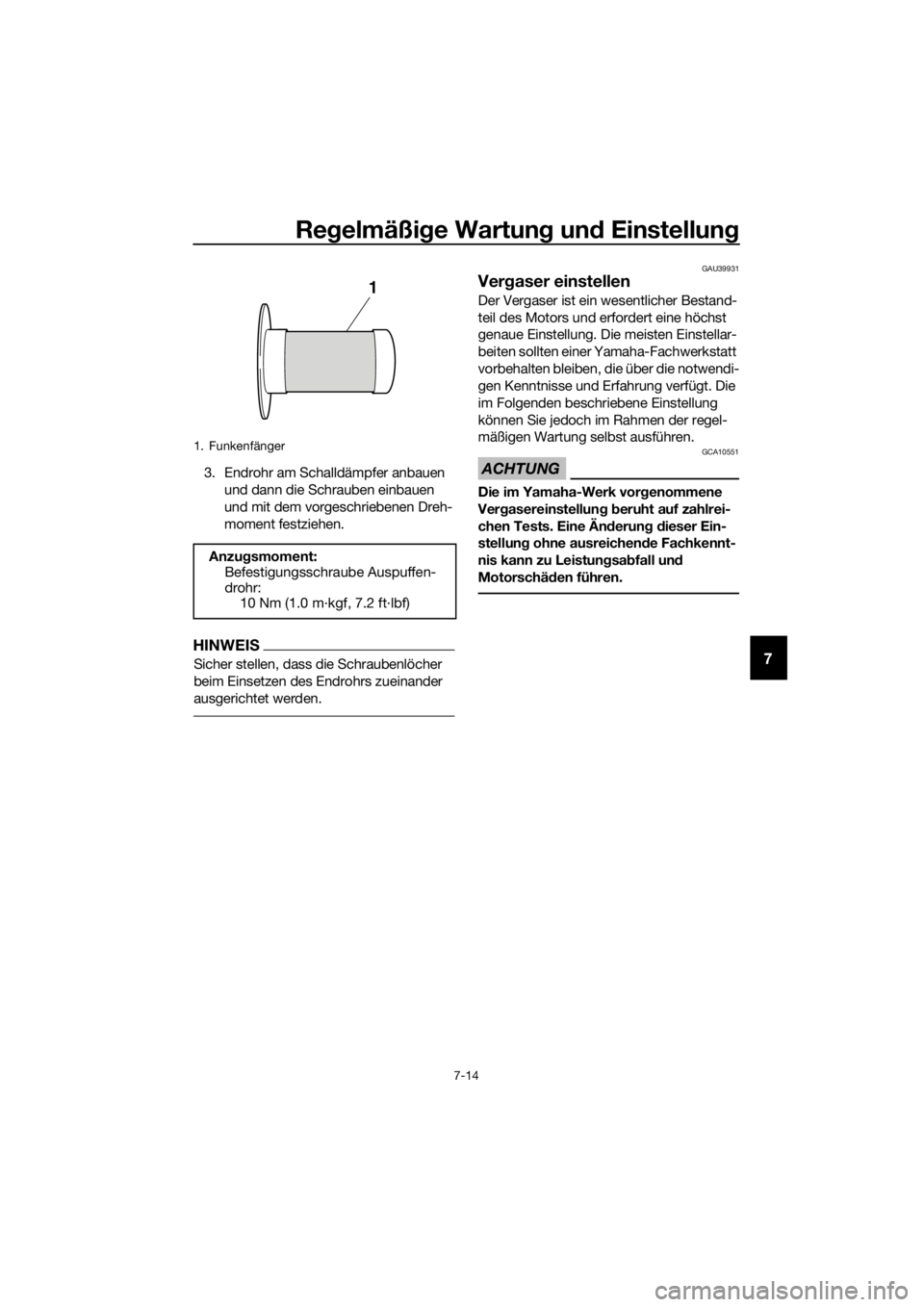

1. Spiel des Gasdrehgriffs
1
UB5181G0.book Page 16 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-17
7
GAU40916
Reifen
Der Kontakt zwischen Straße und Fahrzeug
wird allein durch die Reifen hergestellt. Die
Sicherheit hängt unter allen Fahrbedingun-
gen von einer relativ kleinen Kontaktfläche
zwischen Reifen und Straße ab. Deswegen
ist es von höchster Wichtigkeit, die Reifen
stets in gutem Zustand zu halten und sie
rechtzeitig durch Neureifen des vorge-
schriebenen Typs zu ersetzen.
Reifenluftdruck
Den Reifenluftdruck vor jeder Fahrt prüfen
und ggf. korrigieren.
WARNUNG
GWA15371
Bei Fahren d es Fahrzeugs mit falschem
Reifen druck besteht Verletzun gs- o der
Le bens gefahr durch einen Verlust der
Kontrolle ü ber das Fahrzeu g.
Den Reifenluft druck stets b ei kalten Rei-
fen ( d. h. Reifentemperatur entspricht
Um geb un gstemperatur) prüfen un d kor-
ri gieren.
Reifenkontrolle Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
Reifenausführun g
Die Räder dieses Modells sind mit
Schlauchreifen bestückt.
Reifen altern, auch wenn sie nur selten oder
überhaupt nicht benutzt werden. Risse im
Gummi der Lauffläche oder an der Reifen-
flanke, manchmal begleitet von einer Ver-
formung der Reifenkarkasse, sind deutliche
Zeichen für Alterung. Alte und gealterte
Reifen müssen von Reifenspezialisten ge-
prüft werden, um sicherzustellen, dass sie
für die weitere Verwendung geeignet sind.
WARNUNG
GWA10462
Die Vor der- un d Hinterreifen sollten im-
mer vom sel ben Hersteller un d von glei-
cher Ausführun g sein. An derenfalls kann
sich das Fahrverhalten des Fahrzeu gs
än dern un d es kann zu Unfällen kom-
men.
Ausschließlich die nachfolgenden Reifen
sind nach zahlreichen Tests von Yamaha
freigegeben worden.
S
tan dar d-Reifenluft druck:
Vo r n : 100 kPa (1.00 kgf/cm², 15 psi)
Hinten: 100 kPa (1.00 kgf/cm², 15 psi)

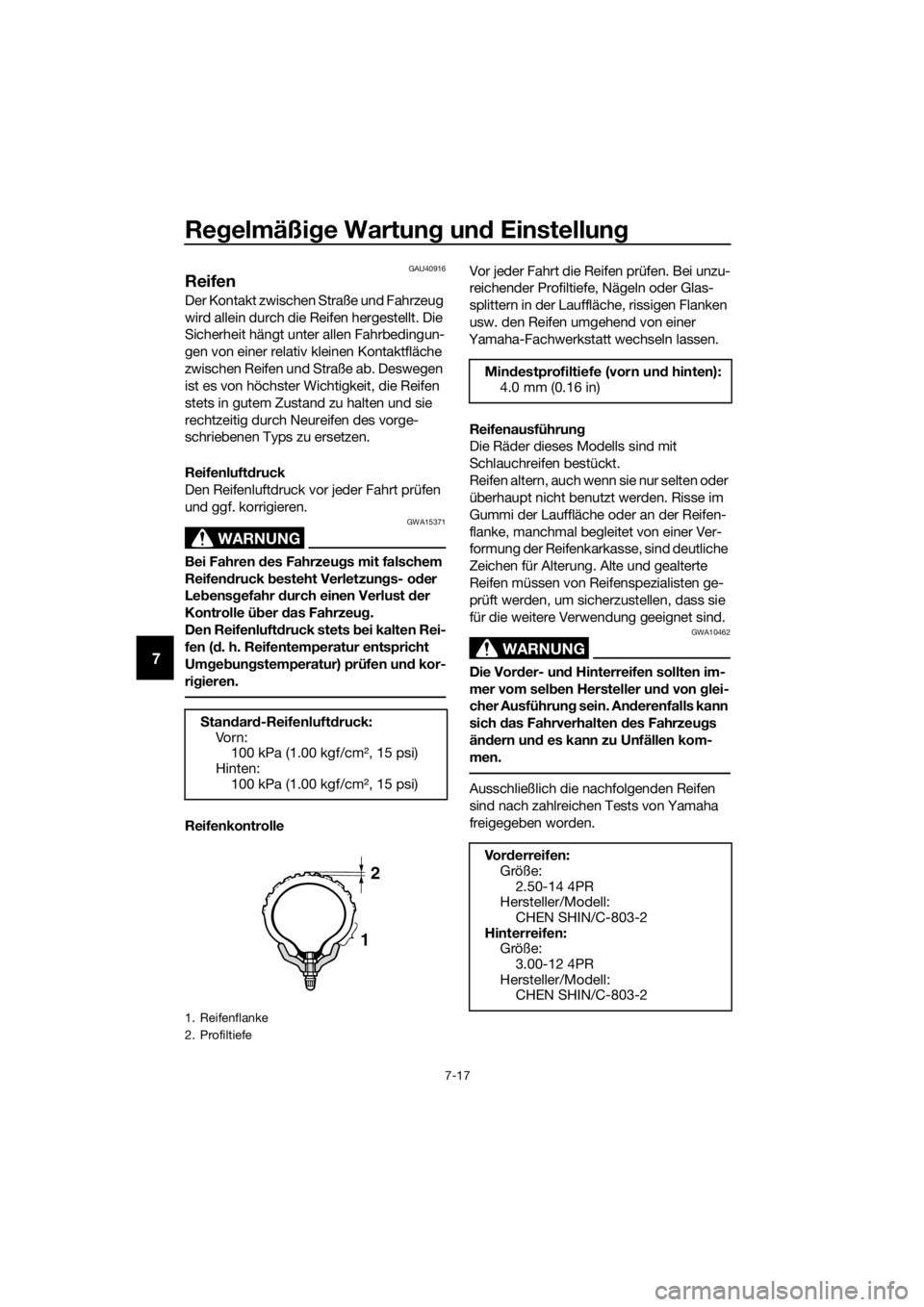

1. Reifenflanke
2. Profiltiefe
1
2
Min destprofiltiefe (vorn un d hinten):
4.0 mm (0.16 in)
Vo r derreifen:
Größe: 2.50-14 4PR
Hersteller/Modell:
CHEN SHIN/C-803-2
Hinterreifen: Größe:
3.00-12 4PR
Hersteller/Modell: CHEN SHIN/C-803-2
UB5181G0.book Page 17 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-18
7
WARNUNG
GWA15542
Abgenutzte Reifen unverzü glich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Ü bermäßi g
a bgefahrene Reifen beeinträchti-
g en die Fahrsta bilität un d können
zum Verlust d er Kontrolle über das
Motorra d führen.
 Den Austausch von Bauteilen, d ie
mit den Rä dern un d d er Bremsanla-
g e zu tun ha ben, sowie d en Reifen-
wechsel grun dsätzlich von einer
Yamaha-Fachwerkstatt vornehmen
lassen, die ü ber die notwen dig e
fachliche Erfahrun g verfü gt.
 Ein beschä dig ter Schlauch sollte
am besten nicht mehr repariert
wer den. Falls d ie Lage es je doch er-
for dert, die Reparatur mit größt
er
S or gfalt ausführen un d d en
S chlauch dann mö glichst bal d er-
neuern.
 Nach einem Reifenwechsel mit Be-
dacht fahren, da der Reifen sich
erst richti g in d ie Fel ge einpassen
muss. Wir d es versäumt den Reifen
sich richti g einpassen zu lassen,
kann dies eine Beschä dig un g d es
Motorra ds un d eine Verletzun g d es
Fahrers zur Folg e haben.
GAU21944
Speichenrä der
WARNUNG
GWA10611
Die Rä der dieses Mo dells sin d nicht für
d en Ge brauch von S chlauchlos-Reifen
aus geleg t. Keine S chlauchlos-Reifen für
d ieses Mo dell verwen den.
Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Motorrads sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
 Vor jeder Fahrt sollten die Radfelgen
auf Risse, Verbiegung, Verzug oder
andere Beschädigungen und die
Speichen auf Lockerheit oder Be-
schädigung kontrolliert werden. Bei
Mängeln an Reifen oder Rädern das
Rad von einer Yamaha-Fachwerkstatt
ersetzen lassen. Selbst kleinste Repa-
raturen an Rädern und Reifen nur von
einer Fachwerkstatt ausführen lassen.
Verformte oder eingerissene Felgen
müssen ausgetauscht werden.
 Nach dem Austausch von Felgen
und/oder Reifen muss das Rad aus-
gewuchtet werden. Eine Reifenun-
wucht beeinträchtigt die Fahrstabili-
tät, vermindert den Fahrkomfort und
verkürzt die Lebensdauer des Reifens.
UB5181G0.book Page 18 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-19
7
GAU44664
Kupplungsspiel einstellen
Das Kupplungsspiel muss in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle folgendermaßen geprüft
und ggf. eingestellt werden.
1. Die Kontermutter lockern.
2. Die Kupplungs-Einstellschraube lang- sam in Richtung (a) drehen, bis Wider-
stand spürbar ist, danach die Schrau-
be 1/8 Umdrehung in Richtung (b)
drehen.
3. Die Kontermutter vorschriftsmäßig festziehen.
HINWEIS
Beim Festziehen der Kontermutter die
Kupplungs-Einstellschraube mit einem
Schraubendreher festhalten, damit sie sich
nicht mit der Kontermutter mitdreht.
GAU44886
Han dbremshe bel- Spiel einstel-
len
Spiel des Handbremshebels messen, wie
in der Abbildung gezeigt.
Das Bremshebelspiel regelmäßig prüfen
und ggf. wie folgt einstellen.
1. Die Gummiabdeckung zurückschie- ben.
2. Die Kontermutter am Handbremshe-
bel lockern.
3. Zum Erhöhen des Handbremshebel- Spiels die Einstellschraube für das
Handbremshebel-Spiel in Richtung (a)
drehen. Zum Verringern des Hand-
bremshebel-Spiels die Einstellschrau-
be in Richtung (b) drehen.
HINWEIS
Die Schritte 4–7 überspringen, wenn das
korrekte Bremshebel-Spiel eingestellt wer-
den konnte wie oben beschrieben.
4. Die Einstellschraube am Bremshebel
in Richtung (a) drehen, um den
Bremszug zu lockern.
5. Die Kontermutter an der Bremsanker-
platte lockern.

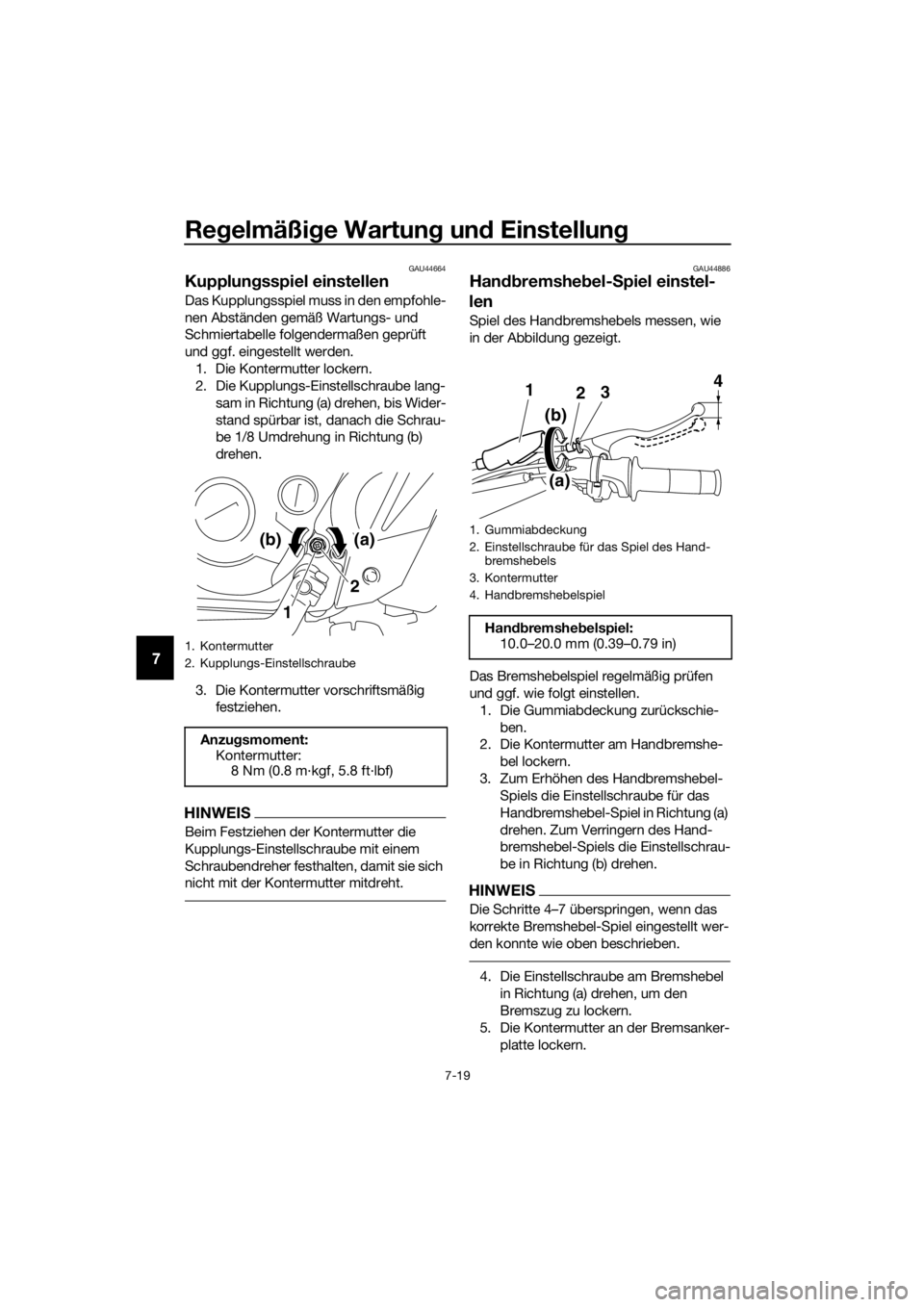

1. Kontermutter
2. Kupplungs-Einstellschraube
Anzu gsmoment:
Kontermutter: 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
1 2
(a)(b)1. Gummiabdeckung
2. Einstellschraube für das Spiel des Hand-
bremshebels
3. Kontermutter
4. Handbremshebelspiel
Han dbremshe belspiel:
10.0–20.0 mm (0.39–0.79 in)
3
21
(b)
(a) 4
UB5181G0.book Page 19 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-20
7
6. Zum Erhöhen des Handbremshebel-
Spiels die Einstellschraube an der
Bremsankerplatte in Richtung (a) dre-
hen. Zum Verringern des Handbrems-
hebel-Spiels die Einstellschraube in
Richtung (b) drehen.
7. Die Kontermutter an der Bremsanker- platte festziehen.
8. Die Kontermutter am Bremshebel festziehen und dann die Gummiabde-
ckung in ihre ursprüngliche Position
schieben.GAU44673
Spiel des Fuß bremshe bels ein-
stellen
Das Spiel des Fußbremshebels wie gezeigt
am Hebelende messen.
Das Fußbremshebel-Sp iel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Fußbremshebel-Spiels
die Einstellmutter des Fußbremshebel-
Spiels am Bremsgestänge in Richtung (a)
drehen. Zum Verringern des Fußbremshe-
bel-Spiels die Einstellmutter in Richtung (b)
drehen.
WARNUNG
GWA14821
 Nach dem Einstellen d es An-
trie bsketten durchhang s oder nach
d em Aus- o der Ein bau des Hinter-
ra ds immer das Spiel d es Fuß-
b remshe bels kontrollieren.
 Lässt sich die Einstellun g auf d iese
Weise nicht vornehmen, das Fahr-
zeu g von einer Yamaha-Fachwerk-
statt ü berprüfen lassen.
1. Kontermutter
2. Einstellschraube für das Spiel des Hand-
bremshebels
2
1
(b)
(a)
1. Einstellmutter für das Spiel des Fußbrems-hebels
2. Fußbremshebel-Spiel
Fuß bremshe bel- Spiel:
10.0–20.0 mm (0.39–0.79 in)
UB5181G0.book Page 20 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-21
7
GAU44821
Fußschalthe bel prüfen
Vor jeder Fahrt sollte die Funktion des Fuß-
schalthebels kontrolliert werden. Falls der
Betrieb nicht reibungslos ist, das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen lassen.
GAU22363
Trommelb remsbelä ge des Vor-
d er- un d Hinterra ds prüfen
Vorn
Hinten
Der Verschleiß der Trommelbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden. Jede
Bremse weist einen Verschleißanzeiger auf,
der ein Prüfen der Trommelbremsbeläge
ohne Ausbau erlaubt. Zur Prüfung des
Bremsbelagverschleißes die Bremse betä-
tigen und die Verschleißanzeiger beobach-
ten. Ist ein Bremsbelag derartig verschlis-
sen, dass das Limit auf dem
Verschleißanzeiger erreicht ist, müssen Sie
die Trommelbremsbeläge schnellstmöglich
von einer Yamaha-Fachwerkstatt austau-
schen lassen.

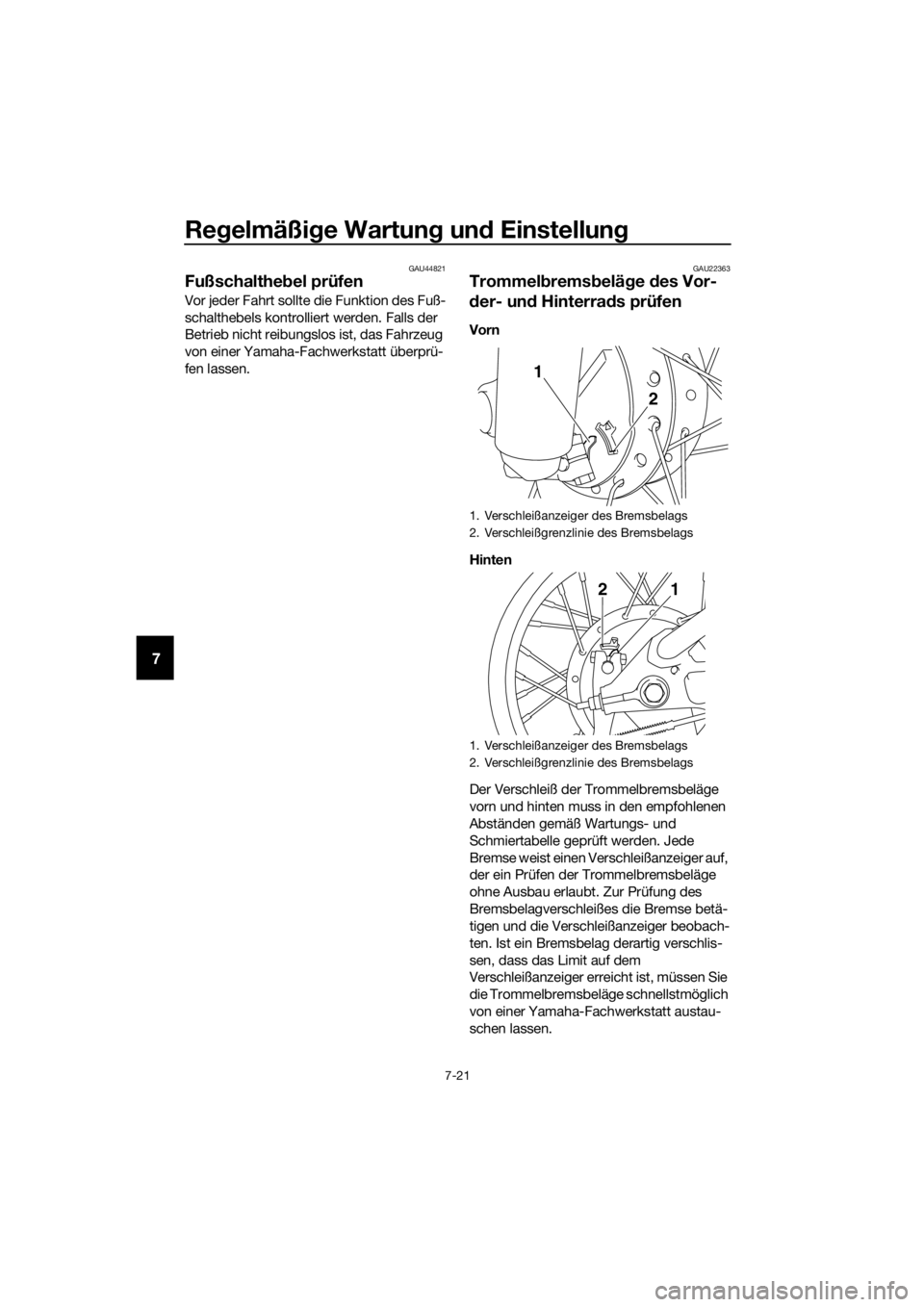

1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
1. Verschleißanzeiger des Bremsbelags
2. Verschleißgrenzlinie des Bremsbelags
2
1
12
UB5181G0.book Page 21 Monday, April 6, 2015 9:25 AM
