2016 YAMAHA TT-R110E Betriebsanleitungen (in German)

Regelmäßi ge Wartun g un d Einstellun g
7-6
7
GAU40001
HINWEIS
Der Luftfiltereinsatz muss bei übermäßig feuchtem oder staubigem Einsatz häufiger gerei-
nigt bzw. erneuert werden.
UB5181G0.book Page 6 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-7
7
GAU18773
Abdeckun gen a bnehmen un d
montieren
Die hier abgebildeten Abdeckungen müs-
sen für manche in diesem Kapitel beschrie-
benen Wartungs- und Reparaturarbeiten
abgenommen werden. Für die Demontage
und Montage der einzelnen Abdeckungen
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU56170
A bdeckun g A
Abdeckung abnehmen
1. Den Sitz abnehmen. (Siehe Seite 4-9.)
2. Die Schrauben und Schnellverschlüs- se abnehmen und die Abdeckung ab-
ziehen. Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann die Schnell-
verschlüsse und die Schrauben an-
bringen.
2. Den Sitz montieren.
A bdeckun g B
Abdeckung abnehmen
1. Den Sitz abnehmen. (Siehe Seite 4-9.)
2. Die Abdeckung losschrauben und dann, wie in der Abbildung gezeigt,
abziehen.
1. Abdeckung A
1. Abdeckung B
1
1
1. Abdeckung A
2. Schraube
3. Schnellverschlussschraube
1. Abdeckung B
2. Schraube
3. Vorsprung
3
1
2
3
3
1
2
UB5181G0.book Page 7 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-8
7
Abdeckung montieren
1. Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrau-
ben.
2. Den Sitz montieren.
GAU19605
Zünd kerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze aus bauen
1. Den Zündkerzenstecker abziehen.
2. Die Zündkerze mit dem Zündkerzen-
schlüssel (im Bordwerkzeug) heraus-
schrauben, wie in der Abbildung dar-
gestellt.
1. Zündkerzenstecker
1. Zündkerzenschlüssel
1
1
UB5181G0.book Page 8 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-9
7
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS
Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diag-
nostizieren. Lassen Sie stattdessen das
Fahrzeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
prüfen und ggf. erneuern.
3. Den Zündkerzen-Elektrodenabstand mit einer Fühlerlehre messen und ggf.
korrigieren.
Zün dkerze montieren
1. Die Sitzfläche der Kerzendichtung rei- nigen; Schmutz und Fremdkörper
vom Gewinde abwischen. 2. Die Zündkerze mit dem Zündkerzen-
schlüssel festschrauben und dann
vorschriftsmäßig festziehen.
HINWEIS
Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
3. Den Zündkerzenstecker aufsetzen.
Empfohlene Zün dkerze:
NGK/CR6HSA
1. Zündkerzen-Elektrodenabstand
Zün dkerzen-Elektro denab stand:
0.6–0.7 mm (0.024–0.028 in)
Anzu gsmoment:
Zündkerze:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
UB5181G0.book Page 9 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-10
7
GAU39847
Motoröl
Der Motorölstand sollte vor jeder Fahrt ge-
prüft werden. Außerdem muss das Öl in
den empfohlenen Abständen, gemäß der
Wartungs- und Schmiertabelle, gewechselt
werden.
Ölstand prüfen
1. Das Motorrad auf einem ebenen Un- tergrund abstellen und in gerader
Stellung halten. Selbst geringfügige
Neigung zur Seite kann bereits zu ei-
nem falschen Messergebnis führen.
2. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Motoröl-
Einfüllschraubverschluss herausdre-
hen, den Motoröl-Messstab abwi-
schen, in die Einfüllöffnung zurückste-
cken (ohne ihn hineinzuschrauben)
und dann wieder herausziehen, um
den Ölstand zu überprüfen.
HINWEIS
Der Motorölstand sollte sich zwischen der
Spitze des Messstabs und der Maximal-
stand-Markierung befinden.
4. Wenn sich der Motorölstand nicht zwischen der Spitze des Messstabs
und der Maximalstand-Markierung
befindet, ausreichend Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Motoröl wechseln 1. Den Motor anlassen, einige Minuten
lang warmlaufen lassen und dann
ausschalten.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die Motoröl-Ablassschraube mit ihrer
Dichtung herausdrehen, um das Mo-
toröl aus dem Kurbelgehäuse abzu-
lassen.
4. Eine neue Dichtung einsetzen und die Ablassschraube einschrauben und
anschließend vorschriftsmäßig fest-
ziehen.
5. Die vorgeschriebene Menge des emp- fohlenen Öls nachfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
1. Motoröl-Einfüllschraubverschluss
2. Motoröl-Messstab
3. Maximalstand-Markierung
4. Spitze des Motoröl-Messstabs
1
3
4
2
1. Motoröl-Ablassschraube
2. Dichtung
Anzu gsmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14 ft·lbf)
12
UB5181G0.book Page 10 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-11
7
ACHTUNG
GCA11621
Um ein Durchrutschen d er Kupp-
lun g zu vermei den ( da das Motoröl
auch die Kupplun g schmiert), mi-
schen Sie keine chemischen Zusät-
ze bei. Verwen den Sie keine Öle mit
Diesel- Spezifikation “CD” o der Öle
von höherer Qualität als vor ge-
schrie ben. Auch keine Öle d er Klas-
se “ENERGY CON SERVING II” o der
höher verwen den.
 Darauf achten, dass keine Fremd -
körper in das Kur bel gehäuse ein-
d rin gen.
6. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort ausschalten und die Ur-
sache feststellen.
7. Den Motor ausschalten, den Ölstand
erneut prüfen und ggf. Öl nachfüllen.
GAU41638
Luftfiltereinsatz reini gen
Der Luftfiltereinsatz sollte in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle gereinigt oder ersetzt wer-
den. Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufiger
zu reinigen oder ggf. zu ersetzen.
Luftfiltereinsätze reini gen
1. Die Abdeckung A abnehmen. (Siehe Seite 7-7.)
2. Den Luftfilter-Gehäusedeckel ab- schrauben.
3. Den Filterschaumstoff und das Luftfil- tergitter herausziehen.
4. Das Filtergitter mit Lösungsmittel rei- nigen, dann das Lösungsmittel abwi-
schen.
Empfohlene Ölsorte:
Siehe Seite 9-1.
Füllmenge für den Ölwechsel: 0.80 L (0.85 US qt, 0.70 Imp.qt)
1. Luftfiltergehäuseabdeckung
2. Schraube
1. Filterschaumstoff
2. Luftfilter-Gitter
2
1
1
2
UB5181G0.book Page 11 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-12
7
5. Den Filterschaumstoff mit Lösungs-
mittel reinigen und dann das restliche
Lösungsmittel ausdrücken.
WARNUNG! Nur ein für das Teil vor-
g esehene Reini gung smittel ver-
wen den. Um Bran d- un d Explosi-
ons gefahr zu vermei den, kein
Benzin od er Lösungsmittel mit
nie dri gem Flammpunkt verwen den.

[GWA10432]

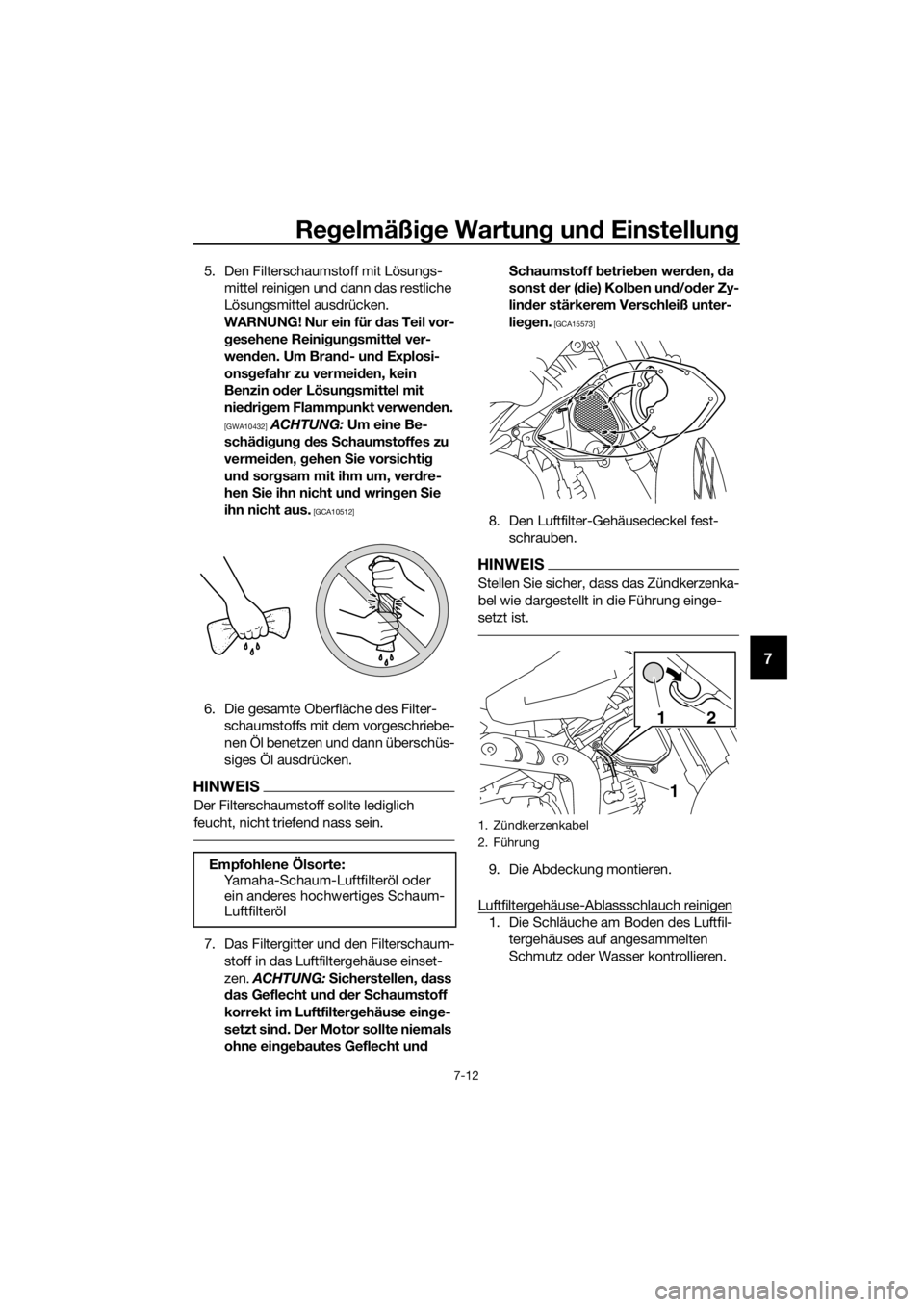

ACHTUNG: Um eine Be-
schä dig ung d es Schaumstoffes zu
vermei den, gehen Sie vorsichti g
und sorgsam mit ihm um, ver dre-
hen Sie ihn nicht un d wrin gen Sie
ihn nicht aus.
[GCA10512]
6. Die gesamte Oberfläche des Filter- schaumstoffs mit dem vorgeschriebe-
nen Öl benetzen und dann überschüs-
siges Öl ausdrücken.
HINWEIS
Der Filterschaumstoff sollte lediglich
feucht, nicht triefend nass sein.
7. Das Filtergitter und den Filterschaum-
stoff in das Luftfiltergehäuse einset-
zen. ACHTUNG: S icherstellen, dass
d as Geflecht un d d er Schaumstoff
korrekt im Luftfilter gehäuse ein ge-
setzt sin d. Der Motor sollte niemals
ohne ein geb autes Geflecht un d S
chaumstoff betrie ben wer den, da
sonst der ( die) Kol ben un d/od er Zy-
lin der stärkerem Verschleiß unter-
lie gen.
[GCA15573]
8. Den Luftfilter-Gehäusedeckel fest-
schrauben.
HINWEIS
Stellen Sie sicher, dass das Zündkerzenka-
bel wie dargestellt in die Führung einge-
setzt ist.
9. Die Abdeckung montieren.
Luftfiltergehäuse-Ablassschlauch reinigen
1. Die Schläuche am Boden des Luftfil- tergehäuses auf angesammelten
Schmutz oder Wasser kontrollieren.
Empfohlene Ölsorte:
Yamaha-Schaum-Luftfilteröl oder
ein anderes hochwertiges Schaum-
Luftfilteröl
1. Zündkerzenkabel
2. Führung
1
12
UB5181G0.book Page 12 Monday, April 6, 2015 9:25 AM

Regelmäßi ge Wartun g un d Einstellun g
7-13
7
2. Bei Ansammlung von Wasser oder
Schmutz die Ablassschläuche entfer-
nen, gründlich reinigen und dann wie-
der anschließen.
GAU40422
Reini gun g d es Funkenfän gers
Der Funkenfänger muss zu den in der Ta-
belle für regelmäßige Wartung und Schmie-
rung vorgegebenen In tervallen gereinigt
werden.
WARNUNG
GWA10981
 Vor dem Berühren der Auspuff bau-
teile stets die Auspuffanla ge a b-
kühlen lassen.
 Beim Reini gen der A bgasanlag e
nicht den Motor starten.
HINWEIS
Unbedingt einen gut belüfteten Bereich frei
von brennbaren Materialien zur Reinigung
des Funkenfängers auswählen.
1. Endrohr durch Entfernen der Schrau-
ben und Herausziehen aus dem
Schalldämpfer ausbauen.
2. Leicht am Endrohr gegenschlagen und dann eine Drahtbürste zum Ent-
fernen jeglicher Kohleablagerungen
vom Abschnitt des F unkenfängers im
Endrohr und im Innern des Endrohr-
gehäuses verwenden.

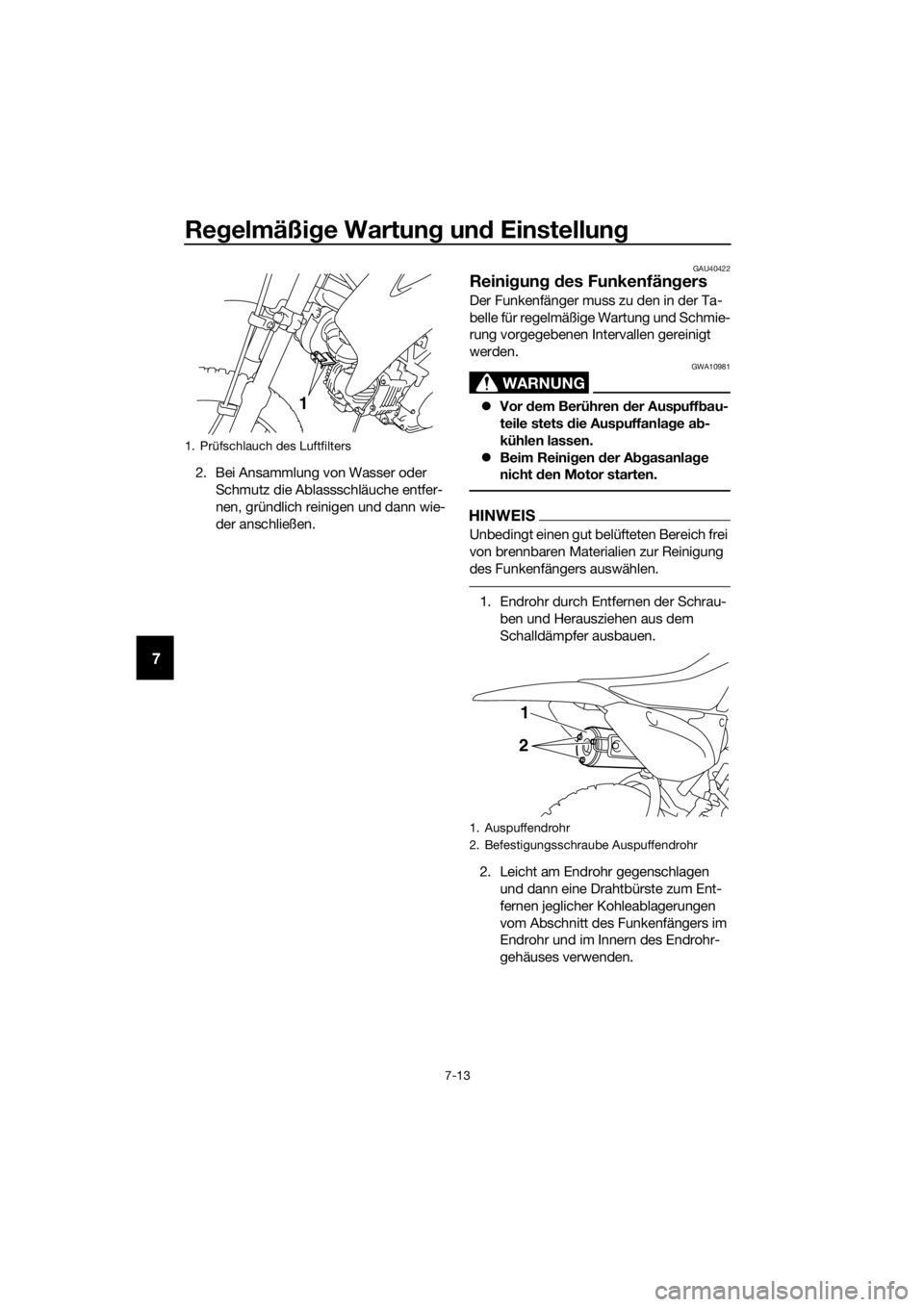

1. Prüfschlauch des Luftfilters
1
1. Auspuffendrohr
2. Befestigungsschraube Auspuffendrohr
2 1
