2016 YAMAHA MT09 TRACER ECO mode

FAU70070
Il convient de lire attentivement ce manuel avant la première utilisation du véhicule. Le manuel d oit être remis
avec le véhicule en cas d e vente de ce dernier.
Date of issue:
Signature of Responsible Person: January 12, 2015
Product: IMMOBILIZER
Model: 1RC-00
Supplied by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GENERAL MANAGER
QUALITY ASSURANCE DIV. 97/24/EC from 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technical Construction File held by
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE Directive
(Article 3.1(a) Safety)
R&TTE Directive
(Article 3.1(b) EMC)
R&TTE Directive

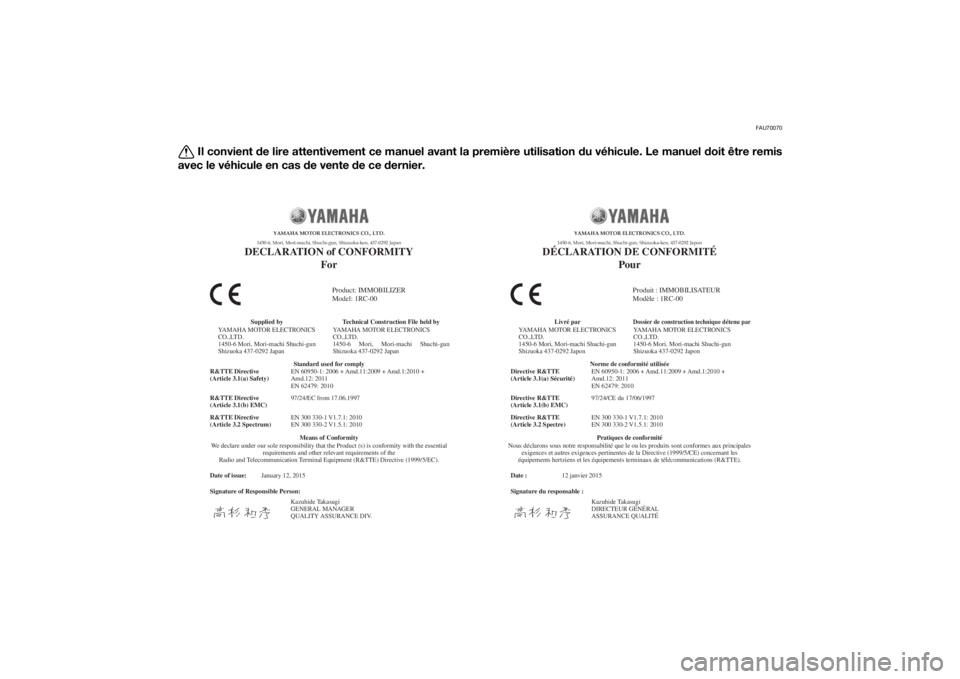

(Article 3.2 Spectrum)DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
Date :
Signature du responsable : 12 janvier 2015
Produit : IMMOBILISATEUR
Modèle : 1RC-00
Livré par
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japon
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
DIRECTEUR GÉNÉRAL
ASSURANCE QUALITÉ 97/24/CE du 17/06/1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Dossier de construction technique détenu parYAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japon
Directive R&TTE
(Article 3.1(a) Sécurité)
Directive R&TTE
(Article 3.1(b) EMC)
Directive R&TTE
(Article 3.2 Spectre)
DÉCLARATION DE CONFORMITÉ Pour
YAMAHA MOTOR ELECTRONICS CO., LTD.
1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japon
Norme de conformité utilisée
Pratiques de conformité
Nous déclarons sous notre responsabilité que le ou les produits so\
nt conformes aux principales exigences et autres exigences pertinentes de la Directive (1999/5/CE) concernant les
équipements hertziens et les équipements terminaux de téléco\
mmunications (R&TTE).
U2PPF2F0.book Page 1 Tuesday, June 9, 2015 1:49 PM

Commandes et instruments
3-5
3
Si le témoin d’alerte ne s’allume pas lors-
que la clé de contact est tournée sur “ON”
ou s’il ne s’éteint pas par la suite, il convient
de faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.Ce témoin d’alerte s’allume lorsque la clé
de contact est tournée à la position “ON”,
et lorsque le contacteur du démarreur est
actionné. Cela n’indique donc pas une
panne.
FAU59120
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la
position “ON” et s’éteint lorsque la vitesse
atteint ou dépasse 10 km/h (6 mi/h).
Si le témoin d’alerte du système ABS :  ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
 s’allume ou clignote pendant la
conduite
 ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys- tème ABS se trouvent à la page 3-22.)
AVERTISSEMENT
FWA16041
Si le témoin d
’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
d épasse 10 km/h (6 mi/h) ou si le témoin
d ’avertissement s’allume ou clignote
pen dant la con duite, le freinage se fait
d e façon conventionnelle. Dans les cir-
constances ci- dessus ou si le témoin
d ’alerte ne s’allume pas du tout, faire
preuve de pru dence pour éviter que les
roues ne se bloquent lors d’un freinage
d ’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.N.B.Le témoin d’alerte du système ABS s’al-
lume également lorsque le contacteur du
démarreur est actionné, mais ceci n’indi-
que pas une panne.
FAU54261
Témoin/témoin d’avertissement du sys-
tème de régulation antipatinage “TCS”
Ce témoin/témoin d’alerte clignote lorsque
le système de régulation antipatinage est
activé, et s’allume lorsqu’il est désactivé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Si le système de régulation antipatinage se
désactive pendant la conduite, le té-
moin/témoin d’alerte, ainsi que le témoin
d’alerte de panne du moteur s’allument. (Le
système de régulation antipatinage est ex-
pliqué à la page 3-23.)
ABS
U2PPF2F0.book Page 5 Tuesday, June 9, 2015 1:49 PM

Commandes et instruments
3-6
3
Le cas échéant, il convient d’essayer de
réactiver la régulation antipatinage et les té-
moins en suivant le procédé sous “Réacti-
vation” à la page 3-24.
FAU54682
Témoin de l’immobilisateur antivol “ ”
Le témoin de l’immobilisateur antivol se
met à clignoter 30 secondes après que la
clé de contact a été tournée sur “OFF”, si-
gnalant ainsi l’armement de l’immobilisa-
teur antivol. Le témoin s’éteint après 24
heures, mais l’immobilisateur antivol reste
toutefois armé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre. Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un con-
cessionnaire Yamaha.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-18.)
FAU63143
Bloc
de compteurs multifonc-
tionsLe bloc de compteurs multifonctions est
composé des éléments suivants :
 compteur de vitesse
 compte-tours
1. Témoin/témoin d’avertissement du système
de régulation antipatinage “TCS”
2. Témoin d’alerte de panne du moteur “ ”
1
2
1. Bouton “RESET”
2. Bouton “TCS”
3. Montre
4. Compte-tours
5. Compteur de vitesse
6. Afficheur du rapport engagé
7. Fonction de sélection de l’écran d’informations
8. Écran d’informations
9. Jauge de carburant
10.Indicateur d’économie “ECO”
11.Afficheur de mode de conduite
12.Indicateur d’alerte du niveau de carburant “ ”
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:00
TIME TRIP
89101112
12 3 4 567
U2PPF2F0.book Page 6 Tuesday, June 9, 2015 1:49 PM

Commandes et instruments
3-7
3
 montre
 afficheur du niveau de carburant
 indicateur d’économie
 afficheur du rapport engagé
 afficheur de mode de conduite
 écran d’informations
 afficheur des modes de réglage
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque d e dis-
traire et augmente ainsi les risques d’ac-
ci dents.N.B. Le contacteur de sélection “ / ”
et le contacteur de menu “MENU”
sont situés sur la poignée gauche.
Ces contacteurs permettent de
contrôler ou de modifier les réglages
du bloc de compteurs multifonctions.
 La clé doit être tournée sur la position
“ON” avant d’utiliser les contacteurs
aux poignées et les boutons.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
N.B.Pour le R.-U. : Pour passer des kilomètres
aux miles, et vice-versa, se reporter à la
page 3-12.Compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée sur la position
“ON”, l’aiguille du compte-tours balaie le
cadran, puis retourne à zéro en guise de
test du circuit électrique.

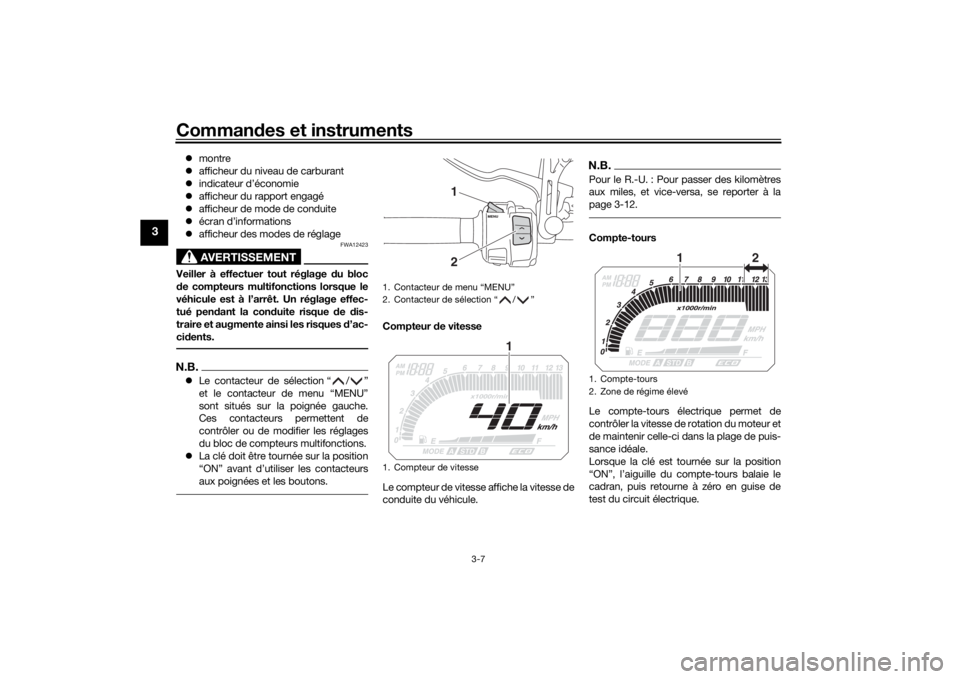

1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1. Compteur de vitesse
12
1
1. Compte-tours
2. Zone de régime élevé
12
U2PPF2F0.book Page 7 Tuesday, June 9, 2015 1:49 PM

Commandes et instruments
3-9
3
N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant :
 Éviter les régimes très élevés lors des
accélérations.
 Voyager à vitesse constante.
 Choisir la vitesse adaptée à la vitesse
du véhicule.Afficheur du rapport engagé
L’afficheur du rapport engagé indique le
rapport sélectionné. Ce modèle est équipé
de 6 rapports. Le point mort est signalé par
le témoin de point mort “ ” et par l’affi-
cheur du rapport engagé “ ”. Afficheur
de mo de de con duite
L’afficheur du mode de conduite indique le
mode de conduite sélectionné : “STD”, “A”
ou “B”. Pour plus de détails sur les modes
et leur sélection, se reporter aux pages
3-18 et 3-20. Écran
d’informations
3 écrans d’informations sont disponibles.
Appuyer sur le contacteur de
sélection “ / ” pour modifier l’écran
d’informations sélectionné.
Les éléments suivants s’affichent sur les
écrans d’informations :  compteur kilométrique
 deux totalisateurs journaliers
 totalisateur de la réserve
 temps écoulé
 température de l’air
 température du liquide de refroidisse-
ment
 consommation moyenne de carburant
 consommation instantanée de carbu-
rant1. Témoin du point mort “ ”
2. Afficheur du rapport engagé
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:00
TIME TRIP
1
2
1. Afficheur de mode de conduite
1
1. Écran d’informations
2. Affichage–1
3. Affichage–2
4. Affichage–3
GEARN
5.0
TRIP-1km
7.0
TRIP-2km
km
20
ODO
GEARN
20
ODOkm
12.3
FUEL AVG km/L
km/L
12.3
CRNT FUEL
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
U2PPF2F0.book Page 9 Tuesday, June 9, 2015 1:49 PM

Commandes et instruments
3-11
3
Temps écoulé
Le chronomètre indique le temps écoulé
depuis que la clé de contact a été tournée
sur “ON”. Le chronomètre se remet auto-
matiquement à zéro lorsque la clé de con-
tact est tournée sur “OFF”.N.B.Le pilote dispose également des affichages
du temps écoulé “TIME–2” et “TIME–3”,
mais ils ne peuvent pas être réglés sur
l’écran d’informations. Se reporter à “Mode
de réglage” à la page 3-12 pour plus d’in-
formations.Température de l’air
L’afficheur indique la température de l’air
de –9 °C à 93 °C par incréments de 1 °C. La
température affichée peut varier quelque
peu de la température atmosphérique
réelle.
N.B. –9 °C s’affiche même si la tempéra-
ture ambiante est inférieure à –9 °C.
 Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h
[13 mi/h]) ou lors des arrêts aux feux
de signalisation, passages à niveau,
etc.Température du liqui de de refroi disse-
ment
Il indique la température du liquide de re-
froidissement. La température du liquide de
refroidissement varie en fonction des tem-
pératures atmosphériques et de la charge
du moteur.
Si le message “Hi” clignote, arrêter le véhi-
cule, puis couper le mo teur et le laisser re-
froidir. (Voir page 6-39.)
N.B.Il n’est pas possible de passer à l’écran
d’informations sélectionné tant que le mes-
sage “Hi” clignote.ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.Consommation moyenne de carburant
Cette fonction calcule la consommation
moyenne de carburant (économie de car-
burant) du véhicule depuis sa dernière re-
mise à zéro. L’afficheur de la consomma-
0:06
TIME TRIP
25
A.TEMP ˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U2PPF2F0.book Page 11 Tuesday, June 9, 2015 1:49 PM

Commandes et instruments
3-12
3
tion moyenne peut afficher la valeur suivant
la formule “km/L” ou “L/100km” (ou “MPG”
lorsque les miles sont sélectionnés, pour le
R.-U. uniquement).
 L’affichage “km/L” indique la distance
moyenne pouvant être parcourue
avec 1.0 L de carburant.
 L’affichage “L/100km” indique la
quantité moyenne de carburant né-
cessaire pour parcourir 100 km.
 L’affichage “MPG” indique la distance
moyenne pouvant être parcourue
avec 1.0 Imp.gal de carburant.
Pour remettre à zéro l’affichage de la con-
sommation moyenne de carburant, utiliser
le contacteur de sélection pour choisir
l’écran d’informations concerné. Appuyer
brièvement sur le bouton “RESET” pour
que l’affichage de la consommation
moyenne de carburant clignote, puis ap-
puyer de nouveau sur le bouton “RESET”
pendant 2 secondes alors que l’affichage
clignote.N.B.Après avoir remis à zéro l’afficheur de la
consommation moyenne de carburant,
“_ _._” s’affiche jusqu’à l’accomplissement
du premier kilomètre (0.6 mi).
ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Consommation instantanée de carbu-
rant
Cette fonction calcule la consommation
instantanée de carburant (économie de
carburant) dans les conditions de conduite
du moment. L’afficheur de la consomma-
tion instantanée peut afficher la valeur sui-
vant la formule “km/L” ou “L/100km” (ou
“MPG” lorsque les miles sont sélectionnés,
pour le R.-U. uniquement).  L’affichage “km/L” indique la distance
pouvant être parcourue avec 1.0 L de
carburant.
 L’affichage “L/100km” indique la
quantité de carburant nécessaire pour
parcourir 100 km.
 L’affichage “MPG” indique la distance
pouvant être parcourue avec
1.0 Imp.gal de carburant.
N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6.0 mi/h).ATTENTION
FCA15474
En cas de défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.Mo de de réglage
Ce mode permet de régler, de sélectionner
ou de remettre à zéro les éléments affichés
dans l’écran d’informations.
12.3
CRNT FUEL km/L
1. Affichage des modes de réglage
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
U2PPF2F0.book Page 12 Tuesday, June 9, 2015 1:49 PM

Commandes et instruments
3-13
3
N.B. Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt.
 Un changement de vitesse ou le pla-
cement de la clé sur “OFF” permet de
quitter le mode de réglage et toutes
les modifications sont sauvegardées.Pousser et maintenir le contacteur de menu
“MENU” enfoncé pendant 2 secondes pour
entrer dans le mode de réglage. Pour quit-
ter ce mode et revenir à l’affichage normal,
maintenir de nouveau le contacteur de
menu enfoncé pendant 2 secondes. Réinitialisation des compteurs d’entretien
1. Utiliser le contacteur de sélection pour
mettre “Maintenance” en surbrillance.
2. Appuyer sur le contacteur de menu, puis sur le bouton “RESET” pour sé-
lectionner l’élément à remettre à zéro.
Affichage Description
Cette fonction vous per-
met de vérifier et de réini-
tialiser l’intervalle entre vi-
danges d’huile “OIL”
(distance parcourue) et les
entretiens périodiques
“FREE-1” et “FREE-2”.Maintenance
Cette fonction permet de
vérifier et de remettre à
zéro les fonctions
“TIME–2” et “TIME–3”.
Ces totalisateurs journa-
liers indiquent le temps to-
tal écoulé depuis que la
clé de contact est en posi-
tion “ON”. Lorsque la clé
de contact est tournée sur
“OFF”, les totalisateurs
journaliers arrêtent de
comptabiliser, mais ne
sont pas remis à zéro. Le
temps maximum qui peut
être affiché est 99:59.
Lorsque les totalisateurs
atteignent 100 heures, ils
se réinitialisent automati-
quement à 0:00 et conti-
nuent à compter.
Cette fonction permet de
commuter les unités de
consommation de carbu-
rant entre “L/100km” et
“km/L”.
Pour le R.-U. : Cette fonc-
tion permet de commuter
les unités d’affichage entre
les kilomètres et les miles.
Lorsque les kilomètres
sont sélectionnés, les uni-
tés de consommation de
carburant peuvent être
commutées entre
“L/100km” et “km/L”.
Time TripUnit
Cette fonction permet de
changer les éléments affi-
chés dans les 3 écrans
d’informations.
Cette fonction permet de
régler la luminosité du ca-
che du compteur multi-
fonctions.
Cette fonction permet de
régler la montre.
Cette fonction permet de
remettre à zéro tous les
éléments, sauf le comp-
teur kilométrique et la
montre.
DisplayBrightnessClockAll Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPF2F0.book Page 13 Tuesday, June 9, 2015 1:49 PM
