Commandes et instruments
3-14
3
3. Alors que l’élément sélectionné cli-
gnote, appuyer pendant 2 secondes
sur le bouton “RESET”.
4. Appuyer sur le contacteur de menu pour revenir au menu des modes de
réglage.
Vérification et remise à zéro de “TIME–2” et“TIME–3”1. Utiliser le contacteur de sélection pour mettre “Time Trip” en surbrillance. 2. Appuyer sur le contacteur de menu
pour afficher “TIME–2” et “TIME–3”.
Pour remettre un totalisateur journalier
à zéro, appuyer sur le bouton
“RESET” pour sélectionner l’élément
à remettre à zéro.
3. Alors que l’élément sélectionné cli- gnote, appuyer pendant 2 secondes
sur le bouton “RESET”. 4. Appuyer sur le contacteur de menu
pour revenir au menu des modes de
réglage.
Sélection des unités
1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
2. Appuyer sur le contacteur de menu. L’écran de réglage des unités s’af-
fiche.
Europe : “km/L or L/100km” clignote à
l’écran.
Pour le R.-U. : “km or mile” clignote à
l’écran.
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetTIME-2
0:07
TIME-3
0:07
Time Trip
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
U2PPF2F0.book Page 14 Tuesday, June 9, 2015 1:49 PM

Commandes et instruments
3-22
3
FAU12944

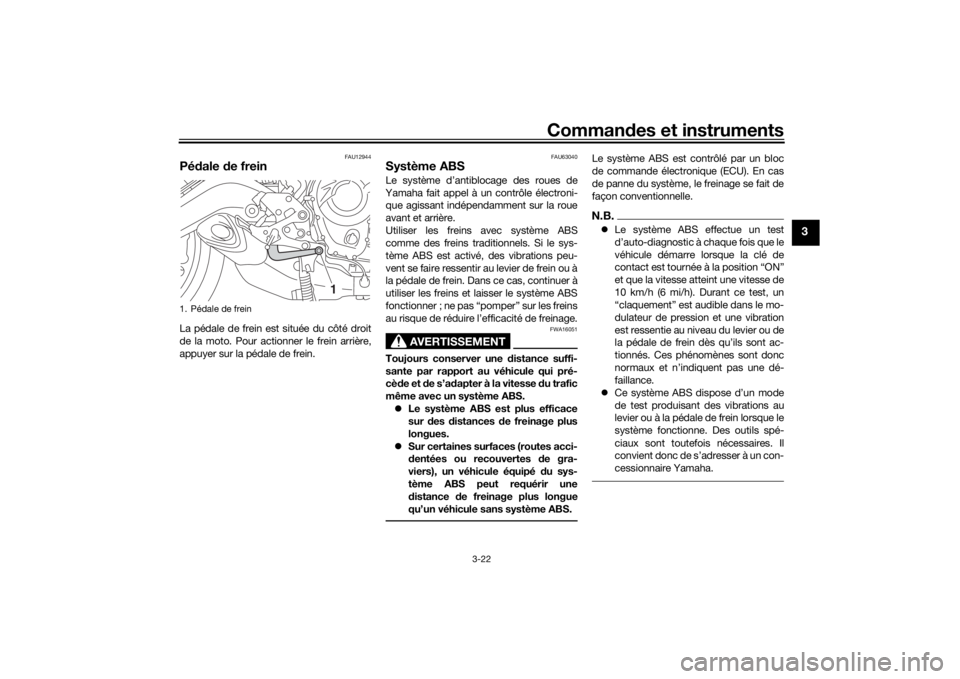

Pé dale de freinLa pédale de frein est située du côté droit
de la moto. Pour actionner le frein arrière,
appuyer sur la pédale de frein.
FAU63040
Système ABSLe système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir au levier de frein ou à
la pédale de frein. Dans ce cas, continuer à
utiliser les freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une distance suffi-
sante par rapport au véhicule qui pré-
cè de et de s’ad apter à la vitesse du trafic
même avec un système ABS.  Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes d e gra-
viers), un véhicule équipé d u sys-
tème ABS peut requérir une
d istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc
de commande électronique (ECU). En cas
de panne du système, le freinage se fait de
façon conventionnelle.N.B. Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” est audible dans le mo-
dulateur de pression et une vibration
est ressentie au niveau du levier ou de
la pédale de frein dès qu’ils sont ac-
tionnés. Ces phénomènes sont donc
normaux et n’indiquent pas une dé-
faillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations au
levier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à un con-
cessionnaire Yamaha.
1. Pédale de frein
1
U2PPF2F0.book Page 22 Tuesday, June 9, 2015 1:49 PM

Utilisation et conseils importants concernant le pilotage
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
mandes peut entraîner une perte de
contrôle, qui pourrait se traduire par un
accident et des blessures.
FAU48712
N.B.Ce modèle est équipé de :
 un capteur de sécurité de chute per-
mettant de couper le moteur en cas
d’un renversement. Dans ce cas, l’af-
fichage indique le code d’erreur 30. Il
ne s’agit pas d’une défaillance. Tour-
ner la clé sur “OFF”, puis sur “ON”
pour effacer le code d’erreur. Si le
contact n’est pas coupé au préalable,
le moteur se lance mais ne se met pas
en marche lors de l’actionnement du
bouton du démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Si le moteur se
coupe, appuyer sur le contacteur du
démarreur pour le remettre en mar-
che.
FAU63090
Démarrage du moteur Afin que le coupe-circuit d’allumage n’entre
pas en action, il faut qu’une des conditions
suivantes soit remplie :
 La boîte de vitesses doit être au point
mort.
 Une vitesse doit être engagée, le levier
d’embrayage actionné et la béquille
latérale relevée.
Se référer à la page 3-36 pour plus de
détails.
1. Tourner la clé de contact sur “ON” et s’assurer que le coupe-circuit du mo-
teur/démarreur est en position “ ”.
Les témoins et les témoins d’alerte
suivants doivent s’allumer pendant
quelques secondes, puis s’éteindre.
 Témoin d’alerte du niveau d’huile
 Témoin d’alerte de panne du mo-
teur
 Témoin/témoin d’avertissement
du système de régulation antipa-
tinage
 Témoin de l’immobilisateur anti-
vol
U2PPF2F0.book Page 1 Thursday, June 11, 2015 8:48 AM

Caractéristiques
8-1
8
Dimensions:Longueur hors tout:2160 mm (85.0 in)
Largeur hors tout:
950 mm (37.4 in)
Hauteur hors tout: 1345/1375 mm (53.0/54.1 in)
Hauteur de la selle: 845/860 mm (33.3/33.9 in)
Empattement:
1440 mm (56.7 in)
Garde au sol: 135 mm (5.31 in)
Rayon de braquage minimum: 3.0 m (9.84 ft)Poi ds:Poids à vide:
210 kg (463 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres:
En ligne
Nombre de cylindres: 3 cylindres
Cylindrée: 847 cm3
Alésage × course:
78.0 × 59.1 mm (3.07 × 2.33 in) Taux de compression:
11.5 : 1
Système de démarrage: Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Marque recommandée:YAMALUBE
Viscosités SAE:
10W-40
Classification d’huile moteur recommandée: API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur: Changement d’huile:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec dépose du filtre à huile: 2.70 L (2.85 US qt, 2.38 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris):
1.93 L (2.04 US qt, 1.70 Imp.qt)Filtre à air:Élément du filtre à air:Élément en papier huiléCarburant:Carburant recommandé:Essence super sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir: 18 L (4.8 US gal, 4.0 Imp.gal) Quantité de la réserve:
2.6 L (0.69 US gal, 0.57 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: 1RC1 00Bougie(s):Fabricant/modèle:NGK/CPR9EA9
Écartement des électrodes: 0.8–0.9 mm (0.031–0.035 in)Embrayage:Type d’embrayage:Humide, multidisqueTransmission:Taux de réduction primaire:
1.681 (79/47)
Transmission finale: Chaîne
Taux de réduction secondaire: 2.813 (45/16)
Type de boîte de vitesses:
Prise constante, 6 rapports
Rapport de démultiplication:
1
re:2.667 (40/15)
2e: 2.000 (38/19)
3e: 1.619 (34/21)
4e: 1.381 (29/21)
U2PPF2F0.book Page 1 Tuesday, June 9, 2015 1:49 PM

10-1
10
Index
AABS, témoin............................................ 3-5
Accessoires, connexion ....................... 3-38
Accroche-casque ................................. 3-31
Ampoule d’éclairage de plaque
d’immatriculation, remplacement....... 6-36
Avertisseur, contacteur ........................ 3-20BBatterie ................................................. 6-31
Béquille latérale .................................... 3-36
Béquilles centrale et latérale, contrôle et lubrification..................................... 6-29
Bloc de compteurs multifonctions ......... 3-6
Bougies, contrôle ................................. 6-10
Bras oscillant, lubrification des pivots.................................................. 6-29CCâbles, contrôle et lubr ification............ 6-27
Cache, dépose et repose ....................... 6-9
Caractéristiques ..................................... 8-1
Carburant.............................................. 3-25
Carburant, économies ............................ 5-4
Chaîne de transmission, nettoyage et
graissage ............................................ 6-26
Chaîne de transmission, tension .......... 6-24
Clignotant, remplacement d’une
ampoule ............................................. 6-36
Clignotants, contacteur ........................ 3-19
Combiné ressort-amortisseur,
réglage ............................................... 3-34
Compartiment de rangement ............... 3-32
Consignes de sécurité ............................ 1-1
Contacteur à clé/serrure antivol ............. 3-2
Contacteur de menu............................. 3-20 Contacteur de sélection ....................... 3-20
Contacteurs à la poignée ..................... 3-19
Contacteur Stop/Run/Start
(arrêt/marche/démarrage) .................. 3-20
Coupe-circuit d’allumage..................... 3-36
DDémarrage du moteur ............................ 5-1
Dépannage, schémas de diagnostic.... 6-38
Direction, contrôle ................................ 6-30
D-mode, mode de conduite ................. 3-18
Durite de mise à l’air du réservoir de carburant et durite de trop-plein........ 3-27EEmplacement des éléments................... 2-1
Entretien du système de contrôle des
gaz d’échappement ............................. 6-3
Entretiens et graissages périodiques ..... 6-4
Étiquette des codes du modèle ............. 9-1FFeu stop/arrière .................................... 6-35
Feu stop, contacteurs .......................... 6-22
Feux de détresse, contacteur .............. 3-20
Filtre à air, élément............................... 6-16
Fourche, contrôle ................................. 6-30
Fourche, réglage .................................. 3-33
Frein, contrôle de la garde du levier .... 6-21
Frein, levier ........................................... 3-21
Frein, pédale ........................................ 3-22
Fusibles, remplacement ....................... 6-32GGarde du levier d’embrayage,
réglage ............................................... 6-21
HHauteur de la selle du pilote, réglage................................................ 3-29
Huile moteur et carto uche du filtre à
huile .................................................... 6-11
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol............................. 3-1
Inverseur feu de route/feu de
croisement / Contacteur d’appel de
phare .................................................. 3-19JJeu des soupapes ................................ 6-17LLevier d’embrayage .............................. 3-21
Leviers de frein et d’embrayage, contrôle et lubrification ....................... 6-28
Liquide de frein, changement ............... 6-24
Liquide de frein, contrôle du niveau ..... 6-23
Liquide de refroidissement ................... 6-13MMoteur, numéro de série ........................ 9-1NNuméros d’identification......................... 9-1PPanne du moteur, témoin ....................... 3-4
Pannes, diagnostic ............................... 6-37
Pare-brise ............................................. 3-32
Pédale de frein et sélecteur, contrôle et lubrification ..................................... 6-27
Phares................................................... 6-35
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle................. 6-22
Pneus .................................................... 6-18
