2016 YAMAHA MT-125 Manuale de Empleo (in Spanish)

Cuidados y almacenamiento de la motocicleta
7-4
7
SAU43204
Almacenamiento
Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.
ATENCIÓN
SCA10811
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante
varios meses:
1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada
estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger el cilindro, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte la tapa de la bujía y la
bujía.
b. Vierta una cucharada de las de té
de aceite de motor por el orificio
para la bujía.
c. Monte la tapa de la bujía en la bujía
y seguidamente coloque esta so-
bre la culata para que los electro-dos queden en contacto con
masa. (Ello limitará las chispas du-
rante el paso siguiente).
d. Haga girar varias veces el motor
con el arranque eléctrico. (Así se
cubrirá la pared del cilindro con
aceite). ¡ADVERTENCIA! Para
evitar daños o lesiones por chis-
pas, conecte a masa los electro-
dos de la bujía cuando haga
girar el motor.
[SWA10952]
e. Quite la tapa de bujía de la bujía y
luego monte esta y su tapa.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)]. Para
más información relativa al almacena-
miento de la batería, consulte la pági-
na 6-32.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
UBR3S0S0.book Page 4 Friday, June 19, 2015 11:08 AM

Especificaciones
8-1
8
Dimensiones:
Longitud total:
1950 mm (76.8 in)
Anchura total:
745 mm (29.3 in)
Altura total:
1025 mm (40.4 in)
Altura del asiento:
810 mm (31.9 in)
Distancia entre ejes:
1350 mm (53.1 in)
Holgura mínima al suelo:
140 mm (5.51 in)
Radio de giro mínimo:
2500 mm (98.4 in)
Peso:
Peso en orden de marcha:
138 kg (304 lb) (MT125)
140 kg (309 lb) (MT125-A)
Motor:
Tipo de motor:
4 tiempos, refrigerado por líquido, SOHC
Disposición de cilindros:
Cilindro sencillo
Cilindrada:
124 cm³
Calibre × Carrera:
52.0 × 58.6 mm (2.05 × 2.31 in)
Relación de compresión:
11.2 : 1
Sistema de arranque:
Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:
Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40 o
20W-50Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor:
Sin repuesto de filtro del aceite:
0.95 L (1.00 US qt, 0.84 Imp.qt)
Con repuesto de filtro de aceite:
1.00 L (1.06 US qt, 0.88 Imp.qt)
Cantidad de líquido refrigerante:
Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas):
1.00 L (1.06 US qt, 0.88 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento seco
Combustible:
Combustible recomendado:
Gasolina súper sin plomo (Gasohol (E10)
aceptable)
Capacidad del depósito de combustible:
11.5 L (3.04 US gal, 2.53 Imp.gal)
Cantidad de reserva de combustible:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Marca ID:
5D78 10
Bujía(s):
Fabricante/modelo:
NGK/CR9E
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40
SAE 20W-40
SAE 20W-50
SAE 10W-40
SAE 10W-50
UBR3S0S0.book Page 1 Friday, June 19, 2015 11:08 AM

Especificaciones
8-2
8
Transmisión:
Relación de reducción primaria:
73/24 (3.042)
Transmisión final:
Cadena
Relación de reducción secundaria:
48/14 (3.429)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes:
1a:
34/12 (2.833)
2a:
30/16 (1.875)
3a:
30/22 (1.364)
4a:
24/21 (1.143)
5a:
22/23 (0.957)
6a:
21/25 (0.840)
Chasis:
Tipo de bastidor:
Semi doble cuna
Ángulo del eje delantero:
25.00 grados
Base del ángulo de inclinación:
89 mm (3.5 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
100/80-17 M/C 52H(PIRELLI)-
52S(MICHELIN)
Fabricante/modelo:
PIRELLI/SPORT DEMON
Fabricante/modelo:
MICHELIN/PILOT STREET
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
130/70-17 M/C 62H(PIRELLI)-
62S(MICHELIN)
Fabricante/modelo:
PIRELLI/SPORT DEMONFabricante/modelo:
MICHELIN/PILOT STREET
Carga:
Carga máxima:
180 kg (397 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire del neumático (medida
en neumáticos en frío):
Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
180 kPa (1.80 kgf/cm², 26 psi)
Trasero:
200 kPa (2.00 kgf/cm², 29 psi)
Condiciones de carga:
90–180 kg (198–397 lb)
Delantero:
180 kPa (1.80 kgf/cm², 26 psi)
Trasero:
225 kPa (2.25 kgf/cm², 33 psi)
Rueda delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17xMT2.75
Rueda trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17 x MT3.75
Freno delantero:
Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido de frenos especificado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido de frenos especificado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
UBR3S0S0.book Page 2 Friday, June 19, 2015 11:08 AM

Especificaciones
8-3
8
Trayectoria de la rueda:
130 mm (5.1 in)
Suspensión trasera:
Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
114 mm (4.5 in)
Sistema eléctrico:
Sistema de tensión:
12 V
Sistema de encendido:
TCI
Sistema estándar:
Magneto CA
Batería:
Modelo:
12N5.5-4A / YUASA
Voltaje, capacidad:
12 V, 5.5 Ah
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Voltaje, potencia de la bombilla ×
cantidad:
Faro delantero:
12 V, 55.0 W/60.0 W × 1
Luz de freno y posterior:
LED
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar:
LED
Luz de la matrícula:
12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera:
LED
Luz indicadora de intermitencia:
LED
Luz de aviso del nivel de gasolina:
LED
Luz de aviso de avería en el motor:
LEDLuz de aviso del sistema ABS:
LED (MT125-A)
Fusible:
Fusible principal:
20.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido:
7.5 A
Fusible del motor del ventilador del radiador:
5.0 A
Fusible de la unidad de control del sistema
ABS:
10.0 A (MT125-A)
Fusible del motor del sistema ABS:
30.0 A (MT125-A)
Fusible del solenoide del ABS:
20.0 A (MT125-A)
Fusible de repuesto:
10.0 A
UBR3S0S0.book Page 3 Friday, June 19, 2015 11:08 AM

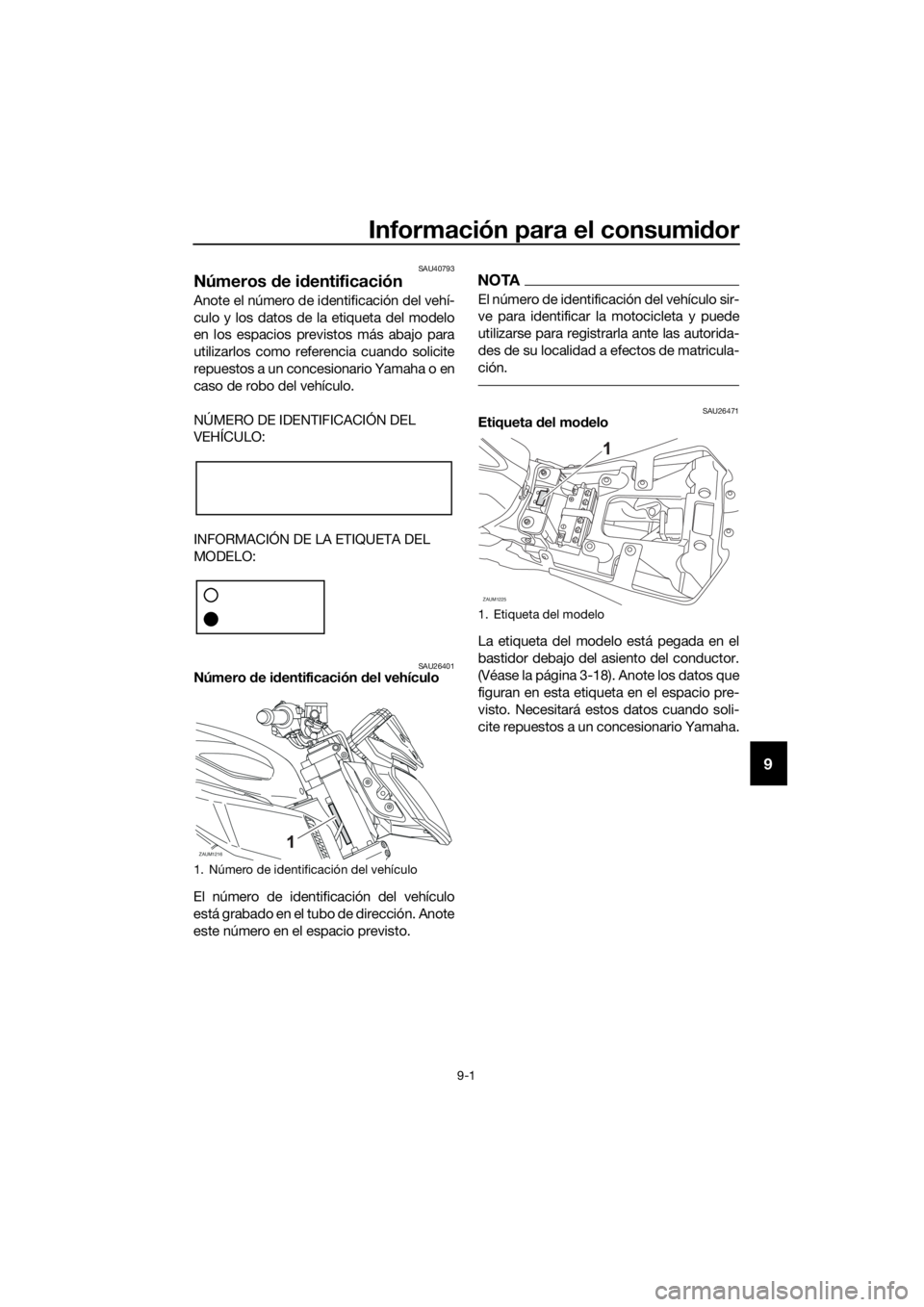

Información para el consumidor
9-1
9
SAU40793
Números de identificación
Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo
en los espacios previstos más abajo para
utilizarlos como referencia cuando solicite
repuestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA
El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26471Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-18). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
ZAUM1216
1. Etiqueta del modelo
ZAUM1225
UBR3S0S0.book Page 1 Friday, June 19, 2015 11:08 AM

10-1
10
Index
A
ABS (modelos con ABS) ....................... 3-14
Aceite del motor y filtro de aceite ......... 6-10
Almacenamiento ..................................... 7-4
Apoyo de la motocicleta ....................... 6-38
Arranque del motor ................................. 5-2
Asiento del conductor........................... 3-18
B
Batería................................................... 6-32
Bombilla de la luz de la matrícula,
cambio................................................ 6-38
Bombilla del faro, sustitución ............... 6-35
Bombilla del intermitente, cambio ........ 6-37
Bujía, comprobación............................... 6-9
C
Caballete lateral .................................... 3-19
Caballete lateral, comprobación y
engrase ............................................... 6-29
Cables, comprobación y engrase ......... 6-27
Cadena de transmisión, limpieza y
engrase ............................................... 6-27
Cambio ................................................... 5-3
Carenados, desmontaje y montaje ......... 6-8
Catalizador............................................ 3-17
Cojinetes de las ruedas,
comprobación .................................... 6-31
Color mate, precaución .......................... 7-1
Combustible ......................................... 3-16
Comprobación y engrase del pedal de
freno ................................................... 6-29
Conmutador de la luz de cruce/
carretera ............................................. 3-11
Consumo de gasolina, consejos para
reducirlo................................................ 5-4
Cuadros de identificación de averías ... 6-43
Cuidados ................................................ 7-1
D
Dirección, comprobación ..................... 6-31
E
Especificaciones ..................................... 8-1
Estacionamiento ..................................... 5-5
Etiqueta del modelo ................................ 9-1
F
Filtro de aire y tubo de drenaje, cambio
y limpieza............................................ 6-14
Fusibles, cambio ................................... 6-33
H
Holgura de la válvula ............................ 6-16
Horquilla delantera, comprobación ...... 6-30
I
Identificación de averías....................... 6-42
Indicador multifunción ............................ 3-3
Información relativa a la seguridad ........ 1-1
Interruptor de arranque ........................ 3-11
Interruptor de intermitencia .................. 3-11
Interruptor de la bocina ........................ 3-11
Interruptor de paro del motor ............... 3-11
Interruptor de ráfagas........................... 3-11
Interruptores de la luz de freno ............ 6-22
Interruptores del manillar ..................... 3-11
Interruptor Info ..................................... 3-11
Interruptor principal/Bloqueo de la
dirección .............................................. 3-1
J
Juego de herramientas........................... 6-2
Juego de la cadena de transmisión ..... 6-25
Juego de la maneta de freno delantero,
comprobación .................................... 6-21
Juego libre de la maneta de embrague,
ajuste.................................................. 6-20
Juego libre del pedal de freno,
ajuste.................................................. 6-22
Juego libre del puño del acelerador,
ajuste.................................................. 6-15
L
Líquido de freno, comprobación .......... 6-24
Líquido de frenos, cambio ................... 6-25
Líquido refrigerante .............................. 6-13
Luces de posición ................................ 6-36
Luces indicadoras y de aviso ................. 3-2
Luz de aviso de avería del motor ........... 3-2
Luz de aviso del ABS (para modelos
con ABS) .............................................. 3-2
Luz de aviso del nivel de gasolina.......... 3-2
Luz de freno/piloto trasero ................... 6-37
Luz indicadora de intermitencia ............. 3-2
Luz indicadora de punto muerto ............ 3-2
M
Maneta de embrague ........................... 3-12
Maneta de freno ................................... 3-13
Manetas de freno y embrague,
comprobación y engrase ................... 6-28
Mantenimiento, sistema de control de
emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-4
N
Neumáticos .......................................... 6-17
Número de identificación del vehículo ... 9-1
Números de identificación ..................... 9-1
UBR3S0S0.book Page 1 Friday, June 19, 2015 11:08 AM

Index
10-2
10
P
Pastillas de freno delantero y trasero,
comprobación .................................... 6-23
Pedal de cambio .................................. 3-12
Pedal de freno ...................................... 3-13
Pivotes del basculante, engrase .......... 6-30
Puño del acelerador y cable,
comprobación y engrase ................... 6-28
R
Ralentí del motor, comprobación......... 6-15
Rodaje del motor .................................... 5-4
Rueda, delantera (para modelos sin
ABS) ................................................... 6-39
Ruedas ................................................. 6-20
Rueda, trasera (para modelos sin
ABS) ................................................... 6-40
S
Sistema de corte del circuito de
encendido .......................................... 3-19
Situación de las piezas .......................... 2-1
T
Tapón del depósito de gasolina ........... 3-15
Testigo de luces de carretera................. 3-2
UBR3S0S0.book Page 2 Friday, June 19, 2015 11:08 AM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM
