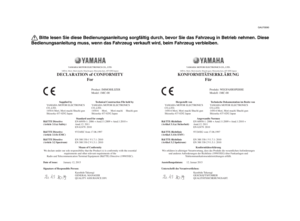

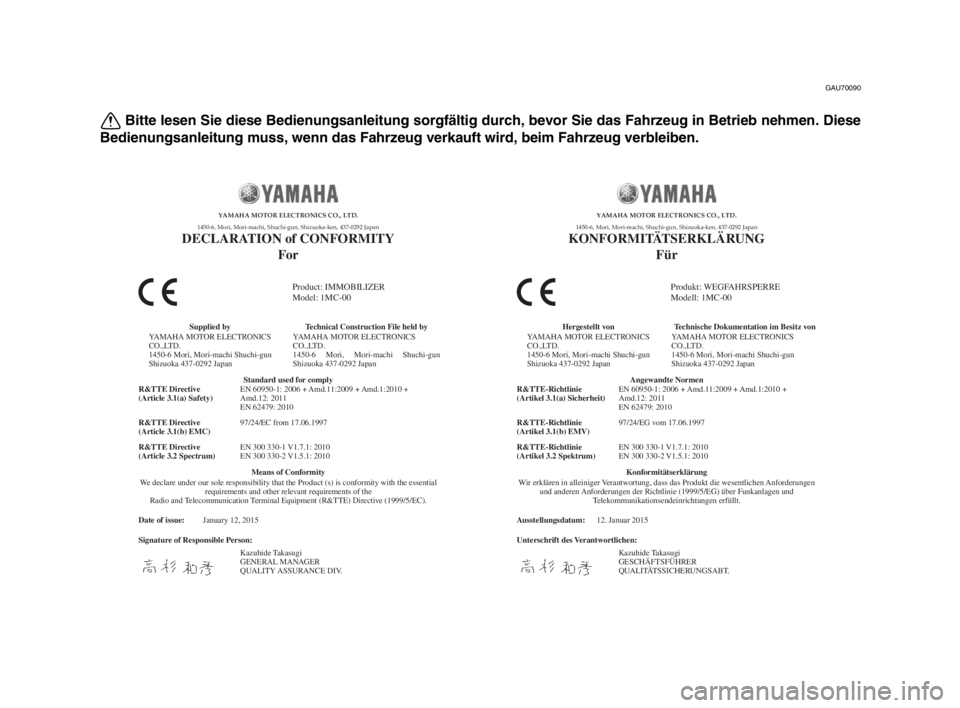

DECLARATION of CONFORMITY For
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Standard used for comply
Means of Conformity
We declare under our sole responsibility that the Product (s) is confor\
mity with the essential requirements and other relevant requirements of the
Radio and Telecommunication Terminal Equipment (R&TTE) Directive (1999/5/EC).
Ausstellungsdatum:
Unterschrift des Verantwortlichen: 12. Januar 2015
Produkt: WEGFAHRSPERRE
Modell: 1MC-00
Hergestellt von
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
EN 60950-1: 2006 + Amd.11:2009 + Amd.1:2010 +
Amd.12: 2011
EN 62479: 2010
Kazuhide Takasugi
GESCHÄFTSFÜHRER
QUALITÄTSSICHERUNGSABT. 97/24/EG vom 17.06.1997
EN 300 330-1 V1.7.1: 2010
EN 300 330-2 V1.5.1: 2010
Technische Dokumentation im Besitz von
YAMAHA MOTOR ELECTRONICS
CO.,LTD.
1450-6 Mori, Mori-machi Shuchi-gun
Shizuoka 437-0292 Japan
R&TTE-Richtlinie
(Artikel 3.1(a) Sicherheit)
R&TTE-Richtlinie
(Artikel 3.1(b) EMV)
R&TTE-Richtlinie
(Artikel 3.2 Spektrum)
KONFORMITÄTSERKLÄRUNG Für
YAMAHA MOTOR ELECTRONICS CO., LTD.1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 Japan
Angewandte Normen
Konformitätserklärung
Wir erklären in alleiniger Verantwortung, dass das Produkt die wesentlichen Anforderungen und anderen Anforderungen der Richtlinie (1999/5/EG) über Funkanlagen und Telekommunikationsendeinrichtungen erfüllt.
B67-28199-G0-immobi_Hyoshi.indd 22016/02/15 11:49:57

Einführung
GAU10103
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine MTN1000, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und gebaut wurde.
Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser MTN1000 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese Bed ie-
nungsanleitung informiert Sie nicht nur, wie Sie das Motorrad am besten bedienen, inspizieren und warten, sondern auch, wie Sie sich
und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tipps in dieser Bedi enungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrads. Sollten
Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!
Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Motorrad und dies er
Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformationen enthält, die bei Drucklegung waren.
Wenn Sie Fragen zu dieser Anleitung haben, wenden Sie sich bitte an eine Yamaha-Fachwerkstatt.
WARNUNG
GWA10032
Diese Anleitung aufmerksam und vollständig vor der Inbetriebnahme des Motorrads durchlesen.
UB67G0G0.book 1 ページ ２０１６年２月１５日　月曜日　午後１時９分

Wichtige Informationen in dieser Anleitung
GAU10134
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
*Produkt und technische Daten können o hne vorherige Ankündigung geändert werden.
Dies ist das Sicherheits-Warnsym
bol. Es warnt Sie vor potenziellen Verletzungsgefahren.
Befolgen Sie alle Sicherheitsanweisungen, die diesem Symbol folgen, um mögliche schwere
oder tödliche Verletzungen zu vermeiden.
Das Zeichen WARNUNG weist auf eine gefährliche Situation hin, die, wenn sie nicht vermie-
den wird, zu tödlichen oder schweren Verletzungen führen kann.
Das Zeichen ACHTUNG bedeutet, dass speziell e Vorsichtsmaßnahmen getroffen werden
müssen, um eine Beschädigung des Fahrzeugs oder anderen Eigentums zu vermeiden.
Das Zeichen HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen oder zu klären.
WARNUNG
ACHTUNGHINWEIS
UB67G0G0.book 1 ページ ２０１６年２月１５日　月曜日　午後１時９分

Wichtige Informationen in dieser Anleitung
GAU10201
MTN1000
BEDIENUNGSANLEITUNG
©2016 Yamaha Motor Co., Ltd.
1. Auflage, Januar 2016
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und Verbrei-
tung, auch auszugsweise,
ist ohne schriftliche Genehmigung der Yamaha Motor Co., Ltd.
nicht gestattet.
Gedruckt in Japan.
UB67G0G0.book 2 ページ ２０１６年２月１５日　月曜日　午後１時９分

InhaltsverzeichnisSicherheitsinformationen................. 1-1
Beschreibung .................................... 2-1

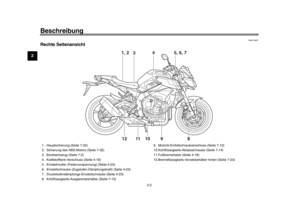

Linke Seitenansicht ......................... 2-1
Rechte Seitenansicht....................... 2-2

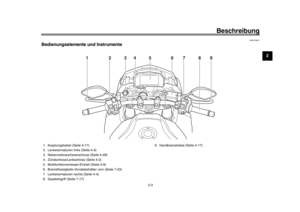

Bedienungselemente und Instrumente .................................. 2-3
Spezialfunktionen ............................. 3-1
Tempomat ....................................... 3-1
D-Modus (Antriebsmodus )............... 3-3
Traktionskontrollsystem ................... 3-4
Funktionen der Instrumente und
Bedienungselemente ........................ 4-1

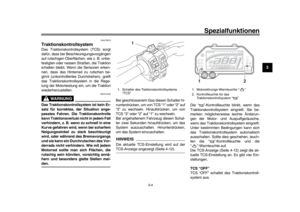

System der Wegfahrsperre.............. 4-1

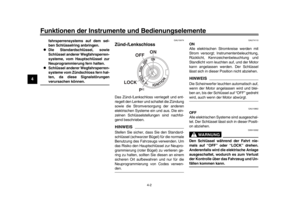

Zünd-/Lenkschloss ....... ................... 4-2

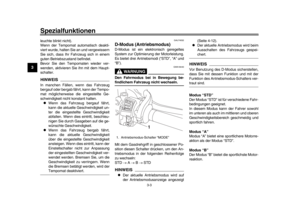

Lenkerarmaturen ............................. 4-4

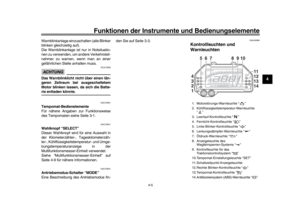

Kontrollleuchten und Warnleuchten ............................... 4-5

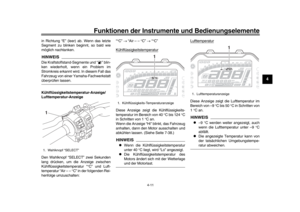

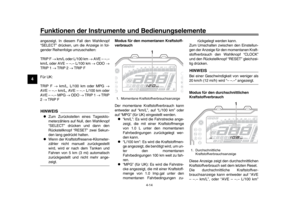

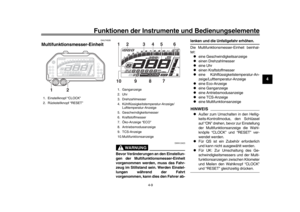

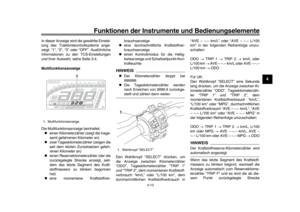

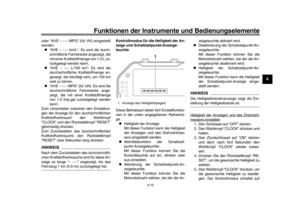

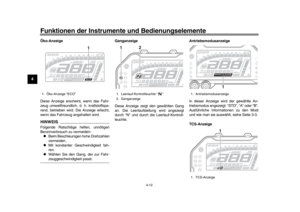

Multifunktionsmesser-Einheit........... 4-9

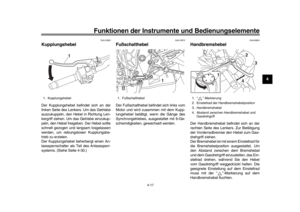

Kupplungshebel ............................. 4-17

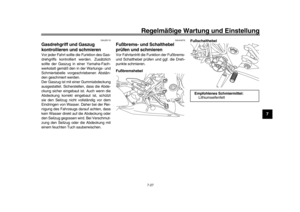

Fußschalthebel .............................. 4-17

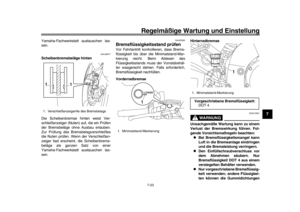

Handbremshebel .......... ................. 4-17

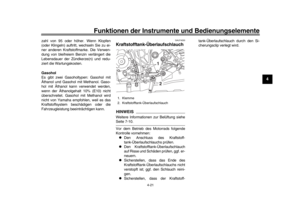

Fußbremshebel ............................. 4-18
ABS ............................................... 4-18

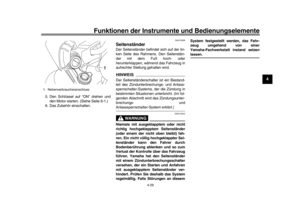

Tankverschluss.............................. 4-19
Kraftstoff ........................................ 4-20
Kraftstofftank-Überlaufschlauch .... 4-21
Katalysator..................................... 4-22

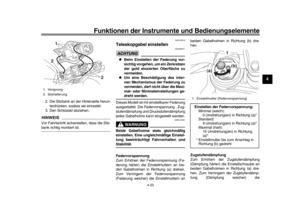

Sitzbank ......................................... 4-22 Teleskopgabel einstellen............... 4-23
Federbein einstellen ....
.................. 4-25
Spanngurt-Halterungen . ................ 4-27
EXUP-System ............................... 4-28
Nebenverbraucheranschluss-
Buchse ....................................... 4-28

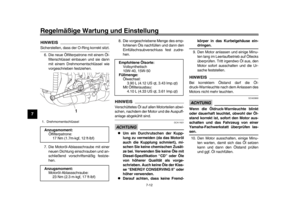

Seitenständer .. ............................ .. 4-29
Zündunterbrechungs- u.
Anlasssperrschalter-System ...... 4-30
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrtbeginn... 5-1
Wichtige Fahr- und
Bedienungshinweise ........................ 6-1
Motor starten ................................... 6-1
Schalten .......................................... 6-2
Tipps zum Kraftstoffsparen ............. 6-3
Einfahrvorschriften .......................... 6-3
Parken ............................................. 6-4
Regelmäßige Wartung und
Einstellung ........................................ 7-1
Bordwerkzeuge ........... .................... 7-2
Tabelle für regelmäßige Wartung
des Abgas-Kontrollsystems ......... 7-3
Allgemeine Wartungs- und Schmiertabelle ............................. 7-5

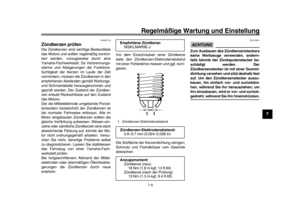

Zündkerzen prüfen ...... .................... 7-9

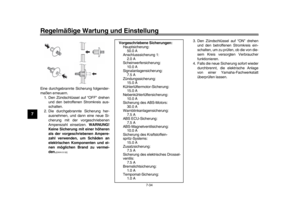

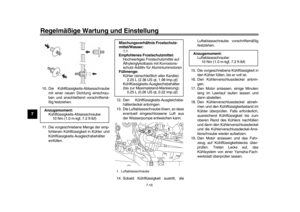

Kanister ......................................... 7-10

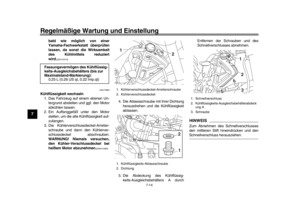

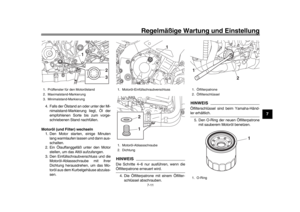

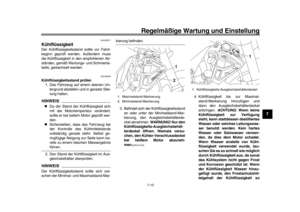

Motoröl und Ölfilterpa trone............ 7-10 Kühlflüssigkeit ................................ 7-13
Luftfiltereinsatz............................... 7-17
Leerlaufdrehzahl prüfen ................. 7-17

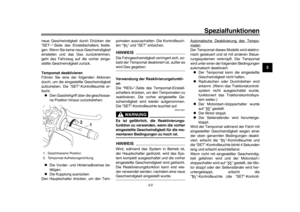

Spiel des Gasdrehgriffs prüfen ...... 7-17
Ventilspiel ...................................... 7-18
Reifen ............................................ 7-18
Gussräder ...................................... 7-20

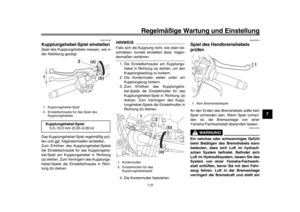

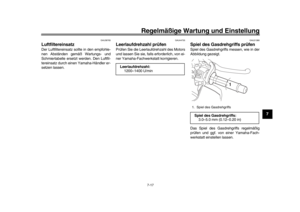

Kupplungshebel-Spiel einstellen.... 7-21
Spiel des Handbremshebels
prüfen ......................................... 7-21
Bremslichtschalter ......................... 7-22

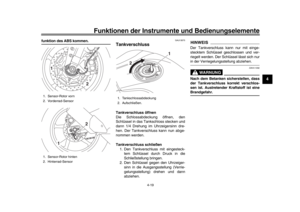

Scheibenbremsbeläge des Vorder- und Hinterrads prüfen.... 7-22
Bremsflüssigkeitsstand prüfen ....... 7-23
Bremsflüssigkeit wechseln............. 7-24

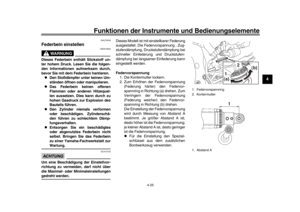

Antriebsketten-Durchhang ............. 7-25
Antriebskette säubern und
schmieren ................................... 7-26
Bowdenzüge prüfen und schmieren ................................... 7-26
Gasdrehgriff und Gaszug kontrollieren und schmieren ....... 7-27
Fußbrems- und Schalthebel
prüfen und schmieren. ................ 7-27

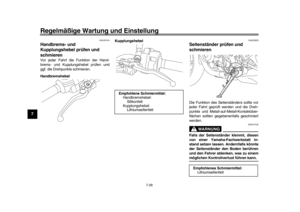

Handbrems- und Kupplungshebel
prüfen und schmieren. ................ 7-28
Seitenständer prüfen und schmieren ................................... 7-28
Schwingen-Drehpunkte sc
hmieren ................................... 7-29
Teleskopgabel prüfen .................... 7-29
UB67G0G0.book 1 ページ ２０１６年２月１５日　月曜日　午後１時９分

Inhaltsverzeichnis
Lenkung prüfen ............................. 7-30
Radlager prüfen............................. 7-30

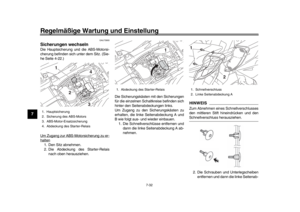

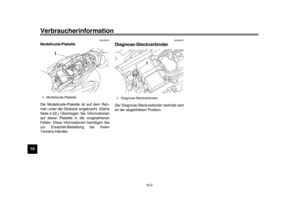

Batterie .......................................... 7-30

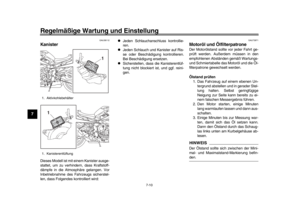

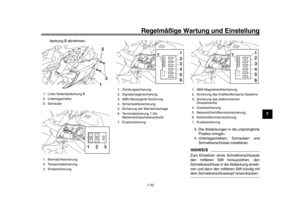

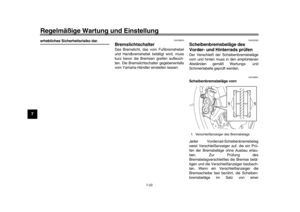

Sicherungen wechseln.................. 7-32
Fahrzeugbeleuchtung ................. ... 7-35
Motorrad aufbocken ...................... 7-35
Fehlersuche................................... 7-35

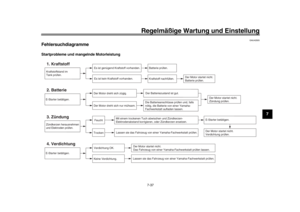

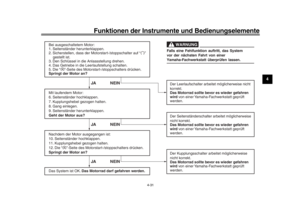

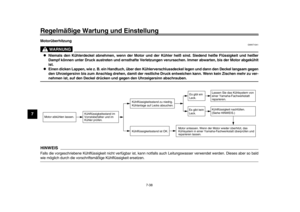

Fehlersuchdiagramme................... 7-37
Pflege und Lagerung des
Motorrads .......................................... 8-1
Vorsicht bei Mattfarben ................... 8-1
Pflege .............................................. 8-1
Abstellen.......................................... 8-4
Technische Daten ............................. 9-1
Verbraucherinformation ................. 10-1
Identifizierungsnumme rn ............... 10-1
Diagnose-Steckverbin der .............. 10-2
Index ................................................ 11-1

UB67G0G0.book 2 ページ ２０１６年２月１５日　月曜日　午後１時９分

1-1
1
2
3
4
5
6
7
8
9
10
11
12
Sicherheitsinformationen
GAU1028B
Seien Sie ein verantw ortungsbewusster
Halter
Als Fahrzeughalter sind Sie verantwortlich
für den sicheren und ordnungsgemäßen
Betrieb Ihres Motorrads.
Motorräder sind Zweiräder.
Ihr sicherer Einsatz und Betrieb hängen von
den richtigen Fahrtechniken und von der
Geschicklichkeit des Fahrers ab. Jeder
Fahrer sollte die folgenden Voraussetzun-
gen kennen, bevor er dieses Motorrad fährt.
Er oder sie sollte:
Gründliche Anleitung von kompetenter
Stelle über alle Aspekte des Fahrens
mit einem Motorrad erhalten.

Die in dieser Bedienungsanleitung an-
gegebenen Warnungen und War-
tungserfordernisse beachten.

Qualifizierte Ausbildung in sicheren
und richtigen Fahrtechniken erhalten.

Professionelle technische Wartung
gemäß dieser Bedienungsanleitung
und/oder wenn die mechanischen Zu-
stände dies erfordern.

Niemals ein Motorrad ohne ausrei-
chende vorherige Ausbildung oder
Einweisung fahren. Belegen Sie einen
Ausbildungskurs. Anfänger sollten bei einem zertifizierten Ausbilder Trai-
ningsstunden nehmen. Wenden Sie
sich an einen autorisierten Motorrad-
händler, um Ausbildungskurse in Ihrer
Nähe zu finden.
Sicheres Fahren
Vor jeder Fahrt das Fahrzeug auf sicheren
Betriebszustand überprüfen. Werden Ins-
pektions- und Wartungs arbeiten am Fahr-
zeug nicht korrekt ausgeführt, erhöht sich
die Gefahr eines Unfalls oder einer Beschä-
digung des Fahrzeugs. Eine Liste der vor je-
der Fahrt durchzuführenden Kontrollen
finden Sie auf Seite 5-1.

Dieses Motorrad ist für den Transport
von einem Fahrer und einem Mitfahrer
ausgelegt.

Die vorwiegende Ursache für Auto/
Motorradunfälle ist ein Versagen von
Autofahrern, Motorräder im Verkehr zu
erkennen und mit einzubeziehen. Vie-
le Unfälle wurden von Autofahrern ver-
ursacht, die das Motorrad nicht
gesehen haben. Sich selbst auffallend
zu erkennen zu geben ist daher eine
sehr effektive Methode, Unfälle dieser
Art zu reduzieren.
Deshalb:
Tragen Sie eine Jacke mit auffallen- den Farben. Wenn Sie sich einer Kreuzung nä-
hern, oder wenn Sie sie überque-
ren, besondere Vorsicht walten
lassen, da Motorradunfälle an Kreu-
zungen am häufigsten auftreten.
Fahren Sie so, dass andere Auto- fahrer Sie sehen können. Vermei-
den Sie es, im toten Winkel eines
anderen Verkehrsteilnehmers zu
fahren.
Warten Sie niemals ein Motorrad,
wenn Sie nicht über entsprechen-
des Wissen verfügen. Wenden Sie
sich an einen autorisierten Motor-
radhändler, um grundlegende Infor-
mationen zur Motorradwartung zu
erhalten. Bestimmte Wartungsar-
beiten können nur von Fachleuten
vorgenommen werden, die die ent-
sprechende Zulassung besitzen.

An vielen Unfällen sind unerfahrene
Fahrer beteiligt. Tatsächlich haben
viele Fahrer, die an einem Unfall betei-
ligt waren, nicht einmal einen gültigen
Motorradführerschein gehabt.
Stellen Sie sicher, dass Sie qualifi-ziert sind ein Motorrad zu fahren,
und dass Sie Ihr Motorrad nur an
andere qualifizierte Fahrer auslei-
hen.
Kennen Sie Ihre Fähigkeiten und
UB67G0G0.book 1 ページ ２０１６年２月１５日　月曜日　午後１時９分
