2016 YAMAHA MT-07 Betriebsanleitungen (in German)

Pflege un d La gerun g d es Motorrad s7-5
7
HINWEISNotwendige Reparaturen vor der Stillle-
gung des Motorrads ausführen.
U1WSG3G0.book Page 5 Monday, June 8, 2015 10:36 AM

Technische Daten
8-1
8
Abmessun gen:Gesamtlänge:
2085 mm (82.1 in)
Gesamtbreite:
745 mm (29.3 in)
Gesamthöhe: 1090 mm (42.9 in)
Sitzhöhe: 805 mm (31.7 in)
Radstand:
1400 mm (55.1 in)
Bodenfreiheit: 140 mm (5.51 in)
Mindest-Wendekreis: 2.7 m (8.86 ft)Gewicht:Gewicht (fahrfertig):179 kg (395 lb) (MT07)
182 kg (401 lb) (MT07A)Motor:Verbrennungstakt:4-Takt-
Kühlsystem:
Flüssigkeitsgekühlt
Ventiltrieb: DOHC
Zylinderanordnung: In Reihe
Anzahl der Zylinder:
2-Zylinder
Hubraum: 689 cm3
Bohrung × Hub:
80.0 × 68.6 mm (3.15 × 2.70 in) Verdichtungsverhältnis:
11.5 : 1
Startsystem: Elektrostarter
Schmiersystem:
Nasssumpfschmierung
Motoröl:Empfohlene Marke:YAMALUBE
SAE-Viskositätsklassen:
10W-40
Empfohlene Motorölqualität: API-Service SG oder höher, JASO-
Standard MA
Motoröl-Füllmenge: Ölwechsel:
2.30 L (2.43 US qt, 2.02 Imp.qt)
Mit Ölfilterausbau: 2.60 L (2.75 US qt, 2.29 Imp.qt)Füllmeng e:Kühlflüssigkeits-Ausgleichsbehälters (bis zur
Maximalstand-Markierung):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kühlers (einschließlich aller Kanäle):
1.60 L (1.69 US qt, 1.41 Imp.qt)Luftfilter:Luftfiltereinsatz:Ölbeschichteter PapiereinsatzKraftstoff:Empfohlener Kraftstoff:Bleifreies Normalbenzin (Gasohol [E10]
zulässig)
Tankvolumen (Gesamtinhalt): 14 L (3.7 US gal, 3.1 Imp.gal) Davon Reserve:
2.7 L (0.71 US gal, 0.59 Imp.gal)
Kraftstoff-Einspritzun g:Drosselklappengehäuse:
Kennzeichnung: 1WS1 00 (MT07)
1WS1 00 (MT07A)
1WS2 20 (MT07 [35 kW])
1WS2 20 (MT07A [35 kW])Zün dkerze(n):Hersteller/Modell:
NGK/LMAR8A-9
Zündkerzen-Elektrodenabstand: 0.8–0.9 mm (0.031–0.035 in)Kupplun g:Kupplungsbauart:
Nass, MehrscheibenAntrie bsstran g:Primäruntersetzungsverhältnis:
1.925 (77/40)
Achsantrieb: Kette
Sekundäruntersetzungsverhältnis: 2.688 (43/16)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebeabstufung: 1. Gang:
2.846 (37/13)
2. Gang: 2.125 (34/16)
3. Gang: 1.632 (31/19)
U1WSG3G0.book Page 1 Monday, June 8, 2015 10:36 AM

Technische Daten
8-2
8
4. Gang:1.300 (26/20)
5. Gang: 1.091 (24/22)
6. Gang:
0.964 (27/28)
Fahr gestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
24.80 Grad
Nachlauf: 90 mm (3.5 in)Vor derreifen:Ausführung:
Schlauchlos-Reifen
Dimension: 120/70 ZR17 M/C (58W)
Hersteller/Typ: MICHELIN/PILOT ROAD 3
Hersteller/Typ:
BRIDGESTONE/BT023F FHinterreifen:Ausführung: Schlauchlos-Reifen
Dimension:
180/55 ZR17 M/C (73W)
Hersteller/Typ: MICHELIN/PILOT ROAD 3A
Hersteller/Typ: BRIDGESTONE/BT023R M
Zula dung :Max. Gesamtzuladung:
173 kg (381 lb) (MT07A)
176 kg (388 lb) (MT07)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluft druck ( bei kaltem Reifen):
Vorn:
225 kPa (2.25 kgf/cm2, 33 psi)
Hinten: 250 kPa (2.50 kgf/cm2, 36 psi)
Vor derra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT3.50Hinterra d:Rad-Bauart:
Gussrad
Felgengröße: 17M/C x MT5.50Vor derra dbremse:Bauart:
Hydraulisch betätigte
Doppelscheibenbremse
Empfohlene Flüssigkeit: DOT 4Hinterra dbremse:Bauart:
Hydraulisch betätigte Einscheibenbremse
Empfohlene Flüssigkeit: DOT 4
Vor derra d-Fe derun g:Bauart:
Teleskopgabel
Feder:
Spiralfeder
Stoßdämpfer: Hydraulischer Dämpfer
Federweg: 130 mm (5.1 in)Hinterra d-Fe derun g:Bauart:
Schwinge (Gelenkaufhängung)
Feder: Spiralfeder
Stoßdämpfer:
Gashydraulischer Dämpfer
Federweg: 130 mm (5.1 in)Elektrische Anlag e:Bordnetzspannung:
12 V
Zündsystem: TCI
Lichtmaschine: Drehstromgenerator mit
PermanentmagnetBatterie:Typ:
YTZ10S
Spannung, Kapazität: 12 V, 8.6 Ah (10 HR)Scheinwerfer:Lampenart:
Halogenlampe
U1WSG3G0.book Page 2 Monday, June 8, 2015 10:36 AM

Technische Daten
8-3
8
Lampenleistung × Anzahl:Scheinwerfer:
H4, 60.0 W/55.0 W x 1
Bremslicht/Rücklicht:
LED
Blinklicht vorn: 10.0 W × 2
Blinklicht hinten: 10.0 W × 2
Standlicht vorn:
5.0 W × 1
Kennzeichenbeleuchtung: 5.0 W × 1
Instrumentenbeleuchtung: LED
Leerlauf-Kontrollleuchte:
LED
Fernlicht-Kontrollleuchte: LED
Öldruck-Warnleuchte: LED
Blinker-Kontrollleuchte:
LED
Kühlflüssigkeitstemperatur-Warnleuchte: LED
Motorstörungs-Warnleuchte: LED
ABS-Warnleuchte:
LED (MT07A)
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherung:Hauptsicherung:30.0 A
Nebenverbrauchersicherung:
2.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung: 10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung: 10.0 A
Sicherung des Kraftstoffeinspritz-Systems:
10.0 A
Sicherung des ABS-Kontrolleinheit: 7.5 A (MT07A)
Sicherung des ABS-Motors: 30.0 A (MT07A)
ABS-Magnetventilsicherung:
20.0 A (MT07A)
Zusatzsicherung: 7.5 A
U1WSG3G0.book Page 3 Tuesday, June 9, 2015 1:29 PM

Verbraucherinformation
9-1
9
GAU53562

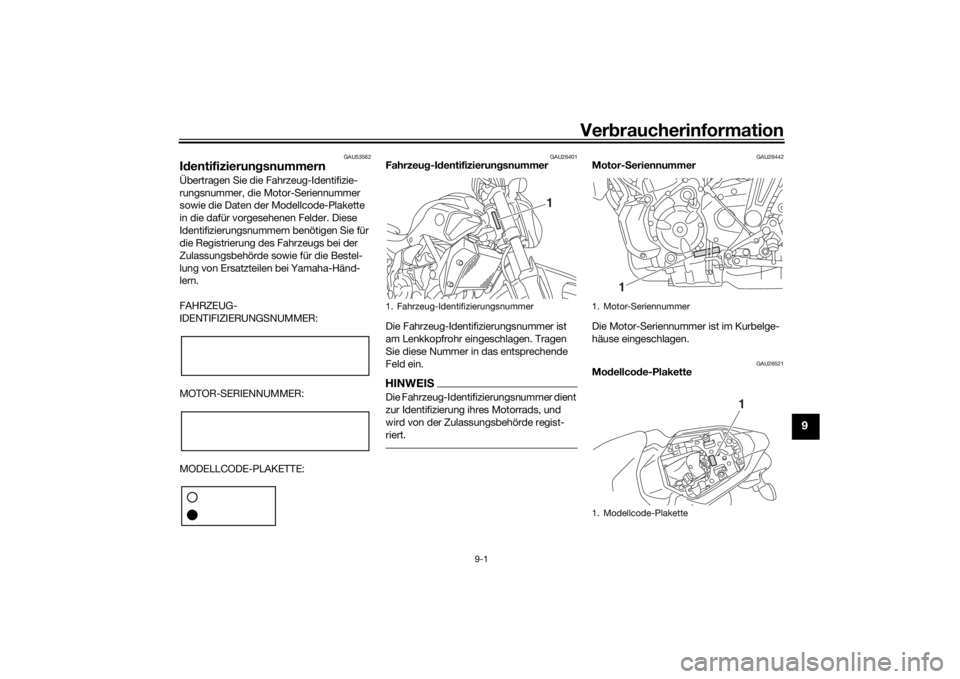

Id entifizierun gsnummernÜbertragen Sie die Fahrzeug-Identifizie-
rungsnummer, die Motor-Seriennummer
sowie die Daten der Modellcode-Plakette
in die dafür vorgesehenen Felder. Diese
Identifizierungsnummern benötigen Sie für
die Registrierung des Fahrzeugs bei der
Zulassungsbehörde sowie für die Bestel-
lung von Ersatzteilen bei Yamaha-Händ-
lern.
FAHRZEUG-
IDENTIFIZIERUNGSNUMMER:
MOTOR-SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26401
Fahrzeug -Identifizierun gsnummer
Die Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEISDie Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und
wird von der Zulassungsbehörde regist-
riert.
GAU26442
Motor- Seriennummer
Die Motor-Seriennummer ist im Kurbelge-
häuse eingeschlagen.
GAU26521
Mo dellco de-Plakette
1. Fahrzeug-Identifizierungsnummer
1
1. Motor-Seriennummer
1. Modellcode-Plakette
1
1
U1WSG3G0.book Page 1 Monday, June 8, 2015 10:36 AM

Verbraucherinformation
9-2
9
Die Modellcode-Plakette ist auf dem Rah-
men unter dem Beifahrersitz angebracht.
(Siehe Seite 3-20.) Übertragen Sie Informa-
tionen auf dieser Plakette in die vorgesehe-
nen Felder. Diese Informationen benötigen
Sie zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.U1WSG3G0.book Page 2 Monday, June 8, 2015 10:36 AM

10-1
10
Index
AAbblendschalter ................................... 3-13
Ablagefach............................................ 3-23
ABS (für Modelle mit ABS) ................... 3-15
Abstellen ................................................. 7-4
ABS-Warnleuchte (für ABS-Modelle) ..... 3-5
Antriebsketten-Durchhang ................... 6-22
Antriebskette, säubern und
schmieren........................................... 6-24
Anzeigeleuchte des
Wegfahrsperren-Systems .................... 3-6BBatterie ................................................. 6-28
Blinker-Kontrollleuchten ......................... 3-4
Blinkerlampe, auswechseln .................. 6-34
Blinkerschalter ...................................... 3-13
Bordwerkzeug ........................................ 6-2
Bowdenzüge, prüfen und schmieren ... 6-24
Bremsflüssigkeitsstand, prüfen ............ 6-20
Bremsflüssigkeit, wechseln .................. 6-22
Bremslichtschalter ................................ 6-19EEinfahrvorschriften.................................. 5-4FFahrzeug-Identifizierungsnummer .......... 9-1
Federbein, einstellen ............................ 3-23
Fehlersuchdiagramme .......................... 6-41
Fehlersuche .......................................... 6-40
Fernlicht-Kontrollleuchte ........................ 3-4
Fußbremshebel..................................... 3-15
Fußbrems- und Schalthebel, prüfen und schmieren.................................... 6-25
Fußschalthebel ..................................... 3-14
GGasdrehgriff und Gaszug, kontrollieren und schmieren ................................... 6-25HHandbremshebel.................................. 3-15
Handbrems- und Kupplungshebel,
prüfen und schmieren ........................ 6-25
Helmhalte-Drahtseil.............................. 3-21
Hinterradaufhängung, schmieren......... 6-26
Hupenschalter ...................................... 3-13IIdentifizierungsnummern ........................ 9-1KKatalysator ........................................... 3-19
Kennzeichenleuchten-Lampe, auswechseln ...................................... 6-35
Kontrollleuchten und Warnleuchten ....... 3-4
Kraftstoff .............................................. 3-17
Kraftstofftank-Belüftungsschlauch und Überlaufschlauch ............................... 3-19
Kraftstoff, Tipps zum Sparen ................. 5-4
Kühlflüssigkeit ...................................... 6-11
Kühlflüssigkeitstemperatur- Warnleuchte ......................................... 3-4
Kupplungshebel ................................... 3-14
Kupplungshebel-Spiel, einstellen......... 6-18LLage der Teile......................................... 2-1
Leerlauf-Kontrollleuchte ......................... 3-4
Lenkerarmaturen .................................. 3-13
Lenkung, prüfen ................................... 6-28
Lichthupenschalter............................... 3-13
Luftfiltereinsatz und Ablassschlauch,
wechseln und reinigen ....................... 6-14
MModellcode-Plakette .............................. 9-1
Motoröl und Ölfilterpatrone .................... 6-9
Motorrad aufbocken ............................. 6-36
Motor-Seriennummer ............................. 9-1
Motor starten .......................................... 5-1
Motorstart-/stoppschalter .................... 3-13
Motorstörungs-Warnleuchte................... 3-5
Multifunktionsmesser-Einheit ................. 3-6NNebenverbraucher-Steckverbinder ...... 3-27OÖldruck-Warnleuchte.............................. 3-4PParken..................................................... 5-5
Pflege...................................................... 7-1RRäder .................................................... 6-18
Rad, hinten (für Modelle ohne ABS) ..... 6-38
Radlager, prüfen ................................... 6-28
Rad, vorn (für Modelle ohne ABS) ........ 6-36
Reifen.................................................... 6-15
Rücklicht/Bremslicht............................. 6-34SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder- und Hinterrads, prüfen ....................... 6-20
Scheinwerferlampe, auswechseln ........ 6-32
Schwingen-Drehpunkte, schmieren ..... 6-27
Seitenständer........................................ 3-25
Seitenständer, prüfen und schmieren ........................................... 6-26
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-30
U1WSG3G0.book Page 1 Monday, June 8, 2015 10:36 AM

Index
10-2
Sitzbank ................................................ 3-20
Spanngurt-Halterungen ........................ 3-24
Spiel des Gasdrehgriffs, prüfen ............ 6-15
Spiel des Handbremshebels, prüfen .... 6-19
Standlichtlampe, auswechseln ............. 6-33
System der Wegfahrsperre ..................... 3-1TTankverschluss ..................................... 3-17
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-27VVentilspiel.............................................. 6-15
Vorsicht bei Mattfarben .......................... 7-1WWarnblinkschalter ................................. 3-13
Wartung, Abgas-Kontrollsystem............. 6-3
Wartung und Schmierung, regelmäßig ... 6-4ZZündkerzen, prüfen................................. 6-8
Zünd-/Lenkschloss ................................. 3-2
Zündunterbrechungs- u.
Anlasssperrschalter-System............... 3-25
