Page 81 of 106

Regelmäßi ge Wartun g und Einstellun g
6-31
6
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen. WARNUNG!
Keine Sicherun g mit einer höheren
als der vor geschrie benen Ampere-
zahl verwen den, um S chäden an
elektrischen Komponenten un d ei-
nen mö glichen Bran d zu vermei-
d en.
[GWA15132]
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob die von
diesem Kreis versorgten Verbraucher
funktionieren. 4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
Vor
geschrieb ene Sicherun gen:
Hauptsicherung:
30.0 A
Nebenverbrauchersicherung: 2.0 A
Scheinwerfersicherung: 15.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung: 10.0 A
Parkleuchten-Sicherung: 7.5 A
Kühlerlüftermotor-Sicherung:
10.0 A
Sicherung des ABS-Motors: 30.0 A (MT07A)
ABS-Magnetventilsicherung: 20.0 A (MT07A)
Sicherung des Kraftstoffeinspritz-
Systems: 10.0 A
Sicherung des ABS-Kontrolleinheit:
7.5 A (MT07A)
Zusatzsicherung: 7.5 A
U1WSG3G0.book Page 31 Monday, June 8, 2015 10:36 AM
Page 82 of 106

Regelmäßi ge Wartun g un d Einstellun g
6-32
6
GAU59881
Scheinwerferlampe auswech-
selnDieses Modell ist mit einer Halogen-
Scheinwerferlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.ACHTUNG
GCA10651
Darauf achten, fol gen de Teile nicht zu
b eschä dig en:
Scheinwerferlampe
S chweiß- un d Fettspuren auf dem
Glas beeinträchti gen die Leucht-
kraft un d Le bens dauer der Lampe.
Deshal b d en Glaskol ben der
S cheinwerferlampe nicht mit den
Fing ern berühren. Verunreini gun-
g en der Scheinwerferlampe mit ei-
nem mit Alkohol o der Ver dünner
an gefeuchteten Tuch entfernen.
Streuschei be
Keinerlei Aufkle ber od er Folien an
d er Streuschei be an brin gen.
Die vor geschrie bene Lampen-Be-
zeichnun g (Leistun g) un bed in gt be-
ac h
ten.
1. Den Scheinwerfereinsatz abschrau-
ben, indem an beiden Seiten die
Schraube und die Unterlegscheibe
entfernt werden. 2. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
3. Den Lampenhalter aushängen, dann die durchgebrannte Lampe heraus-

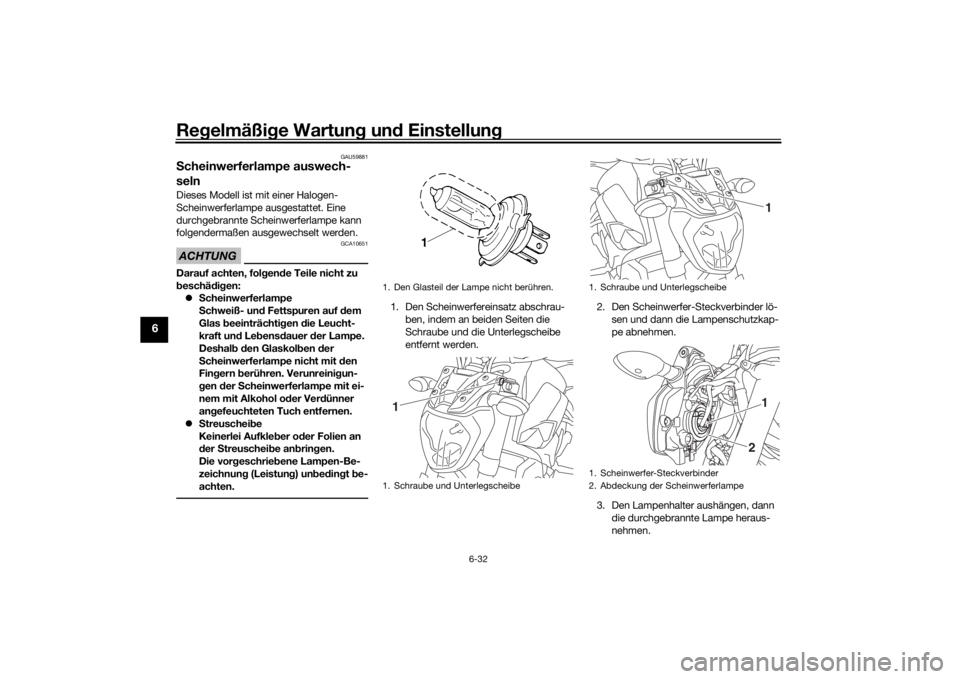

nehmen.1. Den Glasteil der Lampe nicht berühren.
1. Schraube und Unterlegscheibe1
1. Schraube und Unterlegscheibe
1. Scheinwerfer-Steckverbinder
2. Abdeckung der Scheinwerferlampe
11
2
U1WSG3G0.book Page 32 Monday, June 8, 2015 10:36 AM
Page 83 of 106
Regelmäßi ge Wartun g und Einstellun g
6-33
6
4. Eine neue Scheinwerferlampe einset-
zen, dann mit dem Lampenhalter si-
chern.
5. Die Lampenschutzkappe aufsetzen, dann den Steckverbinder einstecken.
6. Den Scheinwerfereinsatz aufsetzen (siehe Abbildung) und dann die Unter-
legscheibe und die Schraube an bei-
den Seiten anbringen. 7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU46405
S tand lichtlampe auswechselnEine durchgebrannte Standlichtlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfereinsatz abschrau-
ben. (Siehe Seite 6-32.)
2. Die Fassung samt Standlichtlampe gegen den Uhrzeigersinn herausdre-
hen.
3. Die defekte Lampe aus der Fassung herausziehen.

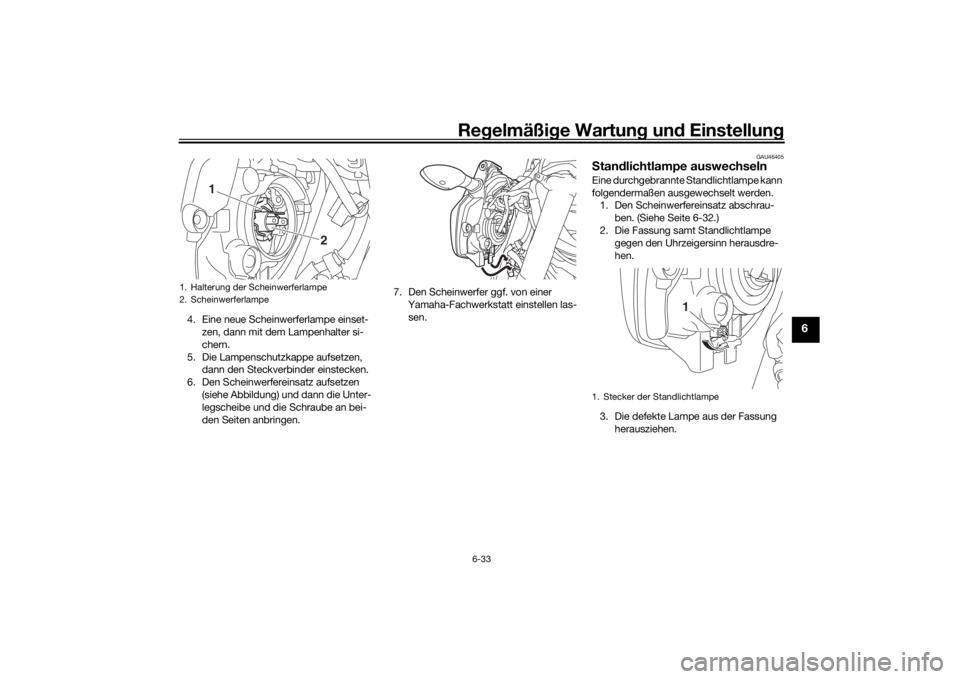

1. Halterung der Scheinwerferlampe
2. Scheinwerferlampe
2
1
1. Stecker der Standlichtlampe
1
U1WSG3G0.book Page 33 Monday, June 8, 2015 10:36 AM
Page 84 of 106
Regelmäßi ge Wartun g un d Einstellun g
6-34
6
4. Eine neue Lampe in die Fassung ein-
setzen.
5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Scheinwerfereinsatz festschrau- ben.
GAU24182
Rücklicht/BremslichtDieses Modell ist mit LED-Rück-
licht/Bremslicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen falls das Rücklicht/Bremslicht nicht
funktioniert.
GAU24205
Blinkerlampe auswechseln1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindrü- cken und gegen den Uhrzeigersinn
herausdrehen.

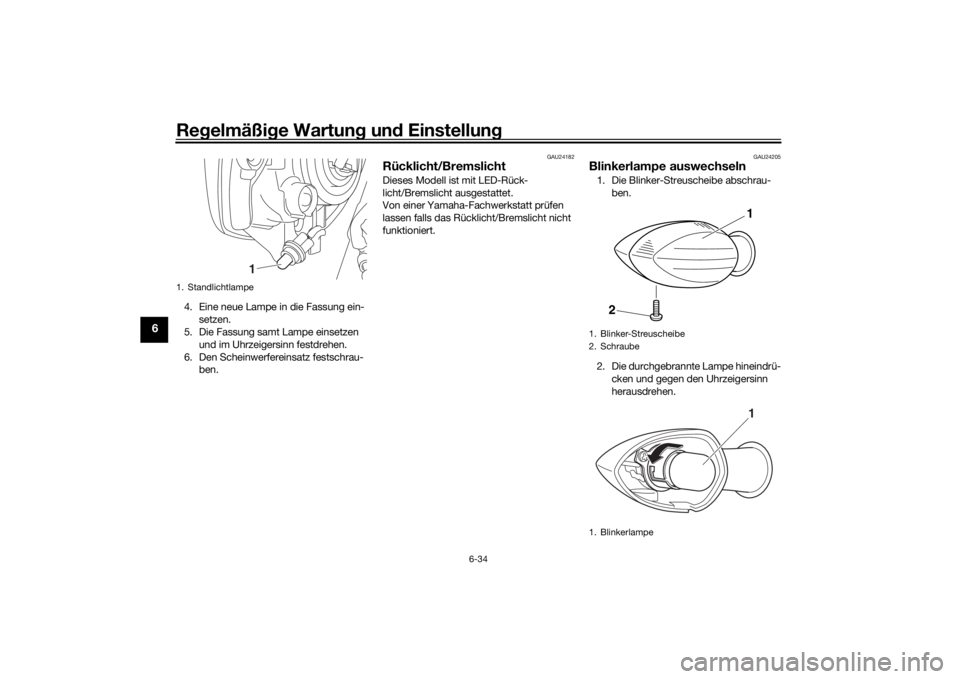

1. Standlichtlampe
1
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
1
2
1
U1WSG3G0.book Page 34 Monday, June 8, 2015 10:36 AM
Page 85 of 106

Regelmäßi ge Wartun g und Einstellun g
6-35
6
3. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeiger-
sinn bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht
ü b ermäßi g anziehen, d a sonst die
S treuscheib e brechen kann.
[GCA11192] GAU59890
Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenbeleuchtung durch
Entfernen der Muttern, Unterlegschei-
ben und Distanzhülsen ausbauen und
dann die Kennzeichenbeleuchtungs-
Lampenfassung (zusammen mit der
Lampe) herausziehen.
2. Die durchgebrannte Lampe heraus- ziehen. 3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Lampenfassung (zusammen mit
der Lampe) hineindrücken und dann
die Kennzeichenbeleuchtung mit den
Muttern, Unterlegscheiben und Dis-

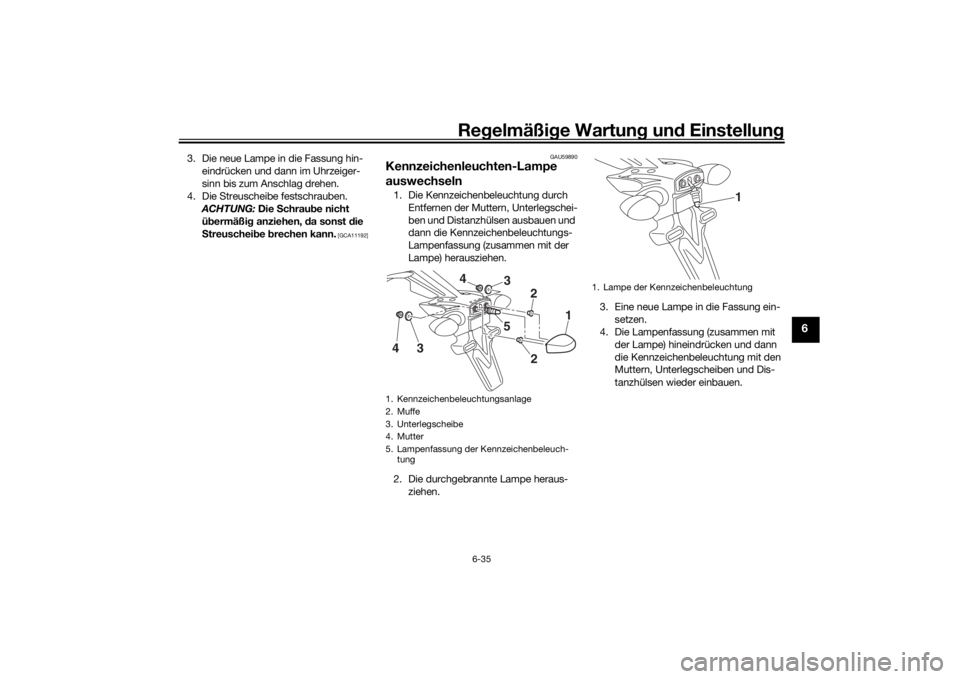

tanzhülsen wieder einbauen.1. Kennzeichenbeleuchtungsanlage
2. Muffe
3. Unterlegscheibe
4. Mutter
5. Lampenfassung der Kennzeichenbeleuch-tung
1
22
53
4
3
4
1. Lampe der Kennzeichenbeleuchtung
1
U1WSG3G0.book Page 35 Monday, June 8, 2015 10:36 AM
Page 86 of 106

Regelmäßi ge Wartun g un d Einstellun g
6-36
6
GAU24351
Motorrad auf bockenDa dieses Modell keinen Hauptständer be-
sitzt, sollten beim Ausbau der Räder oder
zum Erledigen von anderen Wartungsarbei-
ten, bei denen das Motorrad sicher und
senkrecht stehen muss, folgende Hinweise
beachtet werden. Vor der Wartungsarbeit
prüfen, ob das Motorrad sicher und senk-
recht steht. Es kann nach Bedarf auch eine
stabile Holzkiste unter dem Motor platziert
werden.
Vor derra d warten
1. Entweder hinten einen Motorrad-
Montageständer verwenden oder
(falls nicht zwei solcher Ständer zur
Verfügung stehen) einen Aufbock-
ständer aus dem Automobilfachhan-
del unter den Rahmen in Nähe des
Hinterrads stellen.
2. Das Fahrzeug mit einem Motorrad- Montageständer vorn so abstützen,
dass das Vorderrad sich frei drehen
lässt.
Hinterra d warten
Das Motorrad so abstützen, dass das Hin-
terrad sich frei drehen lässt. Dazu entweder
hinten einen Motorrad-Montageständer verwenden oder zwei Aufbockständer un-
ter den Hauptrahmen oder die Schwingen-
arme stellen.
GAU44792
Vor
derra d (für Mo delle ohne
AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt un d montiert
wer den.
GAU59931
Vor derra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.1. Die Vorderachs-Klemmschraube, dann die Radachse und die Bremssat-
tel-Schrauben lockern.
U1WSG3G0.book Page 36 Monday, June 8, 2015 10:36 AM
Page 87 of 106

Regelmäßi ge Wartun g und Einstellun g
6-37
6
2. Das Vorderrad vom Boden abheben,
dabei das Verfahren im vorherigen
Abschnitt “Motorrad aufbocken” be-
achten.
3. Den linken Bremsschlauchhalter ab- schrauben. 4. Die Bremssättel links und rechts ab-
schrauben. ACHTUNG: Niemals die
Bremse bei aus geb auten Brems-
sätteln betäti gen, da sonst d ie
Brems beläg e heraus ged rückt wer-
d en.
[GCA11052]
5. Die Radachse herausziehen und dann
das Rad herausnehmen.
Vor derra d ein bauen
1. Das Rad zwischen die Gabelholme heben.
2. Die Radachse von der rechten Seite
her durchstecken. 3. Das Vorderrad absenken, so dass es
Bodenkontakt hat und dann den Sei-
tenständer herunterklappen.
4. Die Bremssättel festschrauben.
HINWEISVor dem Montieren der Bremssättel auf die
Bremsscheiben, sicherstellen, dass zwi-
schen den Bremsbelägen ein genügend
großer Spalt für die Bremsscheiben vor-
handen ist.5. Den Bremsschlauchhalter festschrau- ben.
6. Die Bremssattel-Schrauben und die
Bremsschlauchhalter-Schraube mit
dem angegebenen Anzugsmoment
festziehen.
7. Die Radachse und dann die Achs- Klemmschraube vorschriftsmäßig
festziehen.

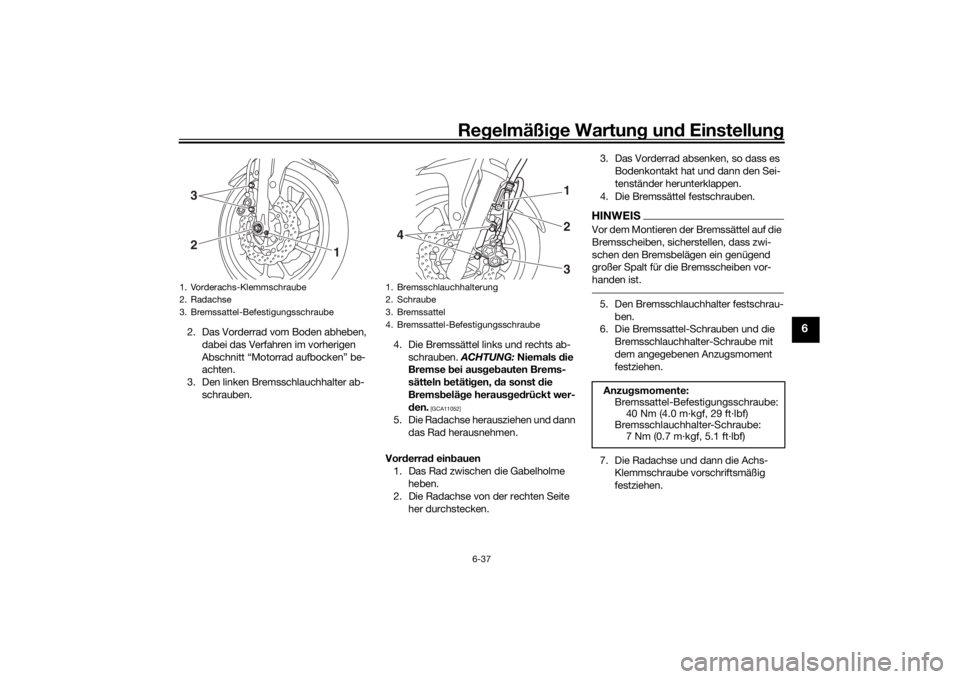

1. Vorderachs-Klemmschraube
2. Radachse
3. Bremssattel-Befestigungsschraube23
1
1. Bremsschlauchhalterung
2. Schraube
3. Bremssattel
4. Bremssattel-Befestigungsschraube4
321
Anzu gsmomente:
Bremssattel-Befestigungsschraube: 40 Nm (4.0 m·kgf, 29 ft·lbf)
Bremsschlauchhalter-Schraube:
7 Nm (0.7 m·kgf, 5.1 ft·lbf)
U1WSG3G0.book Page 37 Monday, June 8, 2015 10:36 AM
Page 88 of 106

Regelmäßi ge Wartun g un d Einstellun g
6-38
6
8. Die Teleskopgabel mehrmals einfe-
dern, um deren Funktion zu prüfen.
GAU44802
Hinterra d (für Mo delle ohne AB S)
WARNUNG
GWA14841
AB S-Mo dellenrä der müssen von einem
Yamaha-Hän dler entfernt un d montiert
wer den.
GAU59942
Hinterra d aus bauen
WARNUNG
GWA10822
Um Verletzun gen zu vermei den, das
Fahrzeu g sicher a bstützen, damit es
nicht umfallen kann.1. Die Kontermutter und Einstellmutter
der Kettenspanner auf beiden Seiten
der Schwinge lockern.
2. Die Achsmutter lösen. 3. Das Hinterrad entsprechend dem Ver-
fahren auf Seite 6-36 anheben.
4. Die Achsmutter, die Unterlegscheibe
und die Exzenterplatte für den An-
triebsketten-Durchhang entfernen.
5. Das Hinterrad nach vorn drücken und
dann die Antriebskette vom Kettenrad
abnehmen.
Anzu
gsmomente:
Radachse:
65 Nm (6.5 m·kgf, 47 ft·lbf)
Vorderachs-Klemmschraube: 23 Nm (2.3 m·kgf, 17 ft·lbf)

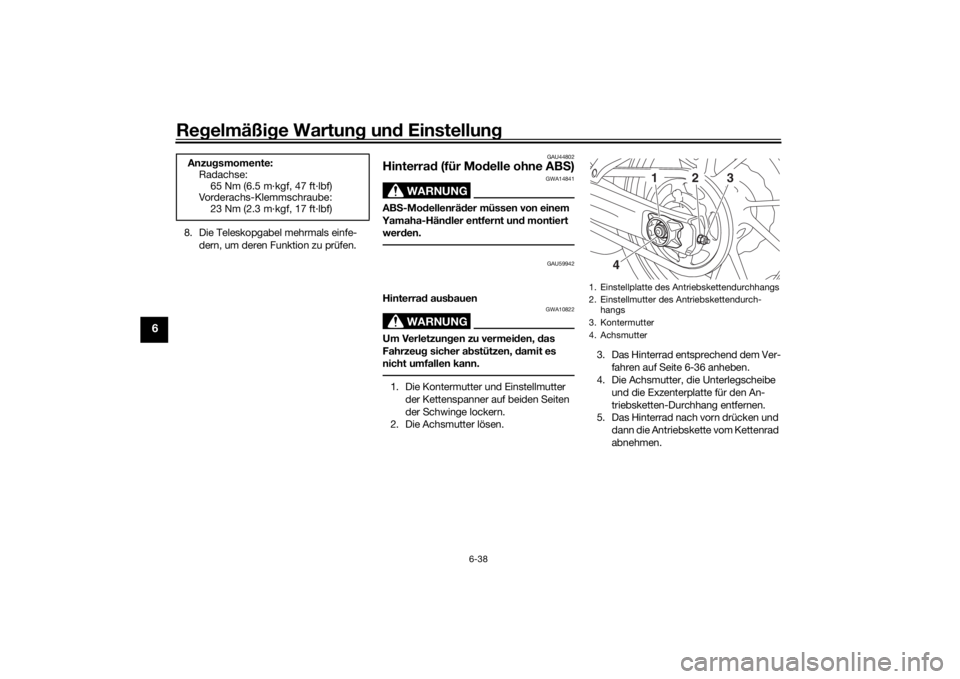

1. Einstellplatte des An triebskettendurchhangs
2. Einstellmutter des Antriebskettendurch- hangs
3. Kontermutter
4. Achsmutter
1
2
3
4
