8
3. Coloque una bandeja debajo de la caja del
engranaje final para recoger el aceite usado.
4. Extraiga el perno de llenado de aceite del en- granaje final, el perno de drenaje de aceite del
engranaje final y las respectivas juntas para
vaciar el aceite de la caja del engranaje final.
5. Coloque el perno de drenaje con la junta nue- va y apriételo con el par especificado. 6. Añada aceite del engranaje final del tipo reco-
mendado hasta el borde del orificio de llena-
do, tal como se indica. ATENCIÓN: Evite
que penetren materiales extraños en la
caja de la transmisión final.
[SCB00422]
7. Compruebe si la junta del perno de llenado de aceite está dañada y cámbiela según sea
necesario.

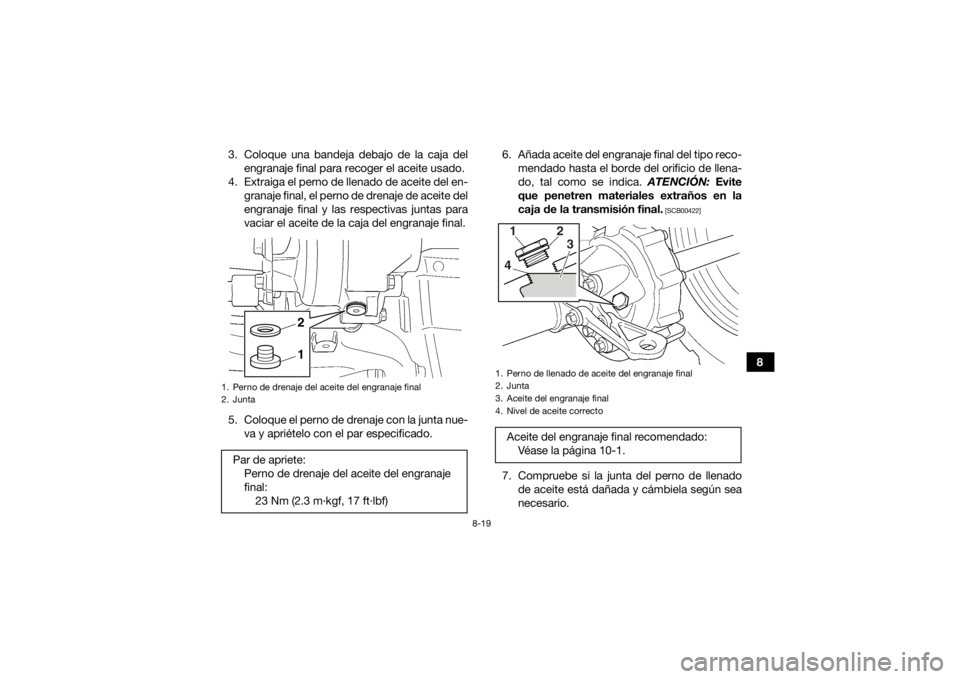

1. Perno de drenaje del aceite del engranaje final
2. JuntaPar de apriete:Perno de drenaje del aceite del engranaje
final:23 Nm (2.3 m·kgf, 17 ft·lbf)
12
1. Perno de llenado de aceite del engranaje final
2. Junta
3. Aceite del engranaje final
4. Nivel de aceite correctoAceite del engranaje final recomendado: Véase la página 10-1.1
23
4
UB1462S0.book Page 19 Tuesday, June 16, 2015 4:16 PM

8-20
88. Coloque el perno de llenado de aceite con la
junta y apriételo con el par especificado.
9. Compruebe si la caja del engranaje final pier- de aceite. Si pierde aceite averigüe la causa.
10. Monte el protector de la caja del engranaje fi- nal colocando los pernos y apretándolos con
el par especificado.
SBU23647Limpieza del filtro de aireDebe limpiar el filtro de aire según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Limpie el filtro de aire o cám-
bielo, si es necesario, con mayor frecuencia si
conduce en lugares especialmente húmedos o
polvorientos.
NOTAEn la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo o
agua en dicho tubo, vacíelo y limpie el filtro de aire
y la caja del mismo. 1. Coloque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 4-12).
3. Retire la cubierta de la caja del filtro de airedesenganchando las sujeciones.
Par de apriete:
Perno de llenado de aceite del engranaje
final:23 Nm (2.3 m·kgf, 17 ft·lbf)
Par de apriete: Perno del protector de la caja del engranaje
final:16 Nm (1.6 m·kgf, 12 ft·lbf)1. Tubo de vaciado de la caja del filtro de aire
UB1462S0.book Page 20 Tuesday, June 16, 2015 4:16 PM

8-21
8
4. Extraiga el filtro de aire de su caja. 5. Retire la placa de fijación del filtro de aire y
extraiga el material esponjoso de la rejilla del
filtro del aire.
6. Lave el material esponjoso con disolvente, suavemente pero a fondo. ¡ADVERTENCIA!
Para limpiar el material esponjoso utilice
siempre un disolvente para la limpieza de
piezas. No utilice nunca disolventes con
una temperatura de inflamabilidad baja o
gasolina para limpiar el material esponjo-
so, pues el motor podría incendiarse o ex-
plotar.
[SWB01942]

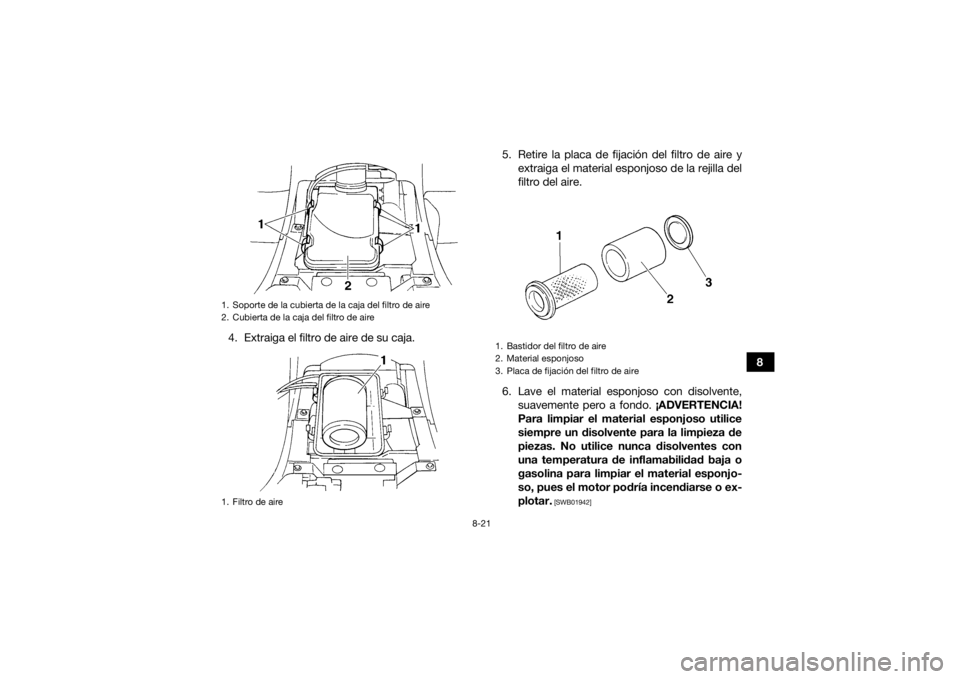

1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
1. Bastidor del filtro de aire
2. Material esponjoso
3. Placa de fijación del filtro de aire
UB1462S0.book Page 21 Tuesday, June 16, 2015 4:16 PM

8-22

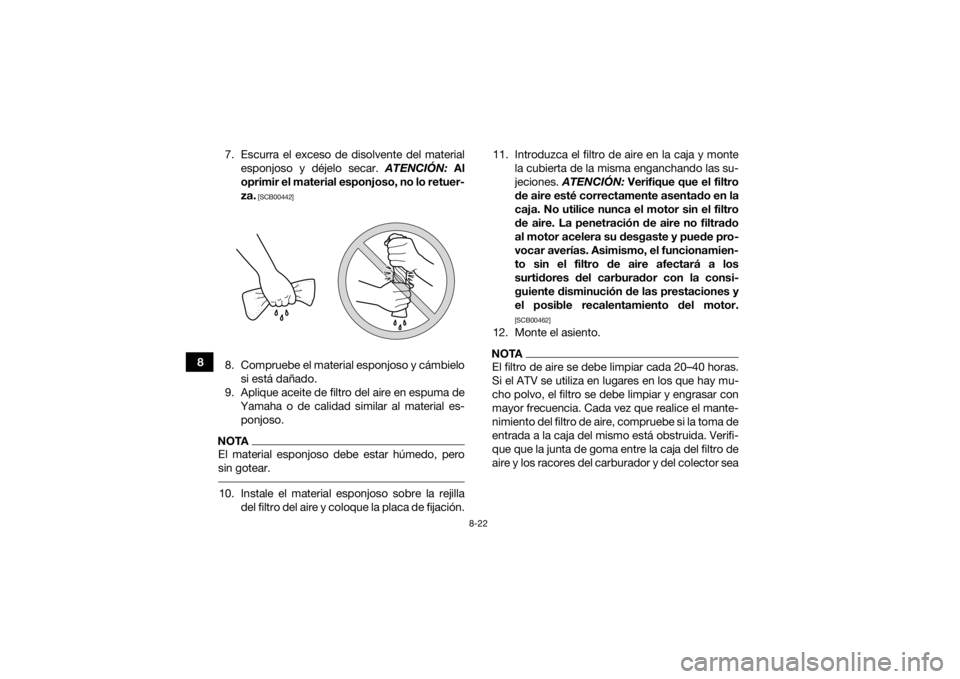

87. Escurra el exceso de disolvente del material
esponjoso y déjelo secar. ATENCIÓN: Al
oprimir el material esponjoso, no lo retuer-
za.
[SCB00442]
8. Compruebe el material esponjoso y cámbielo si está dañado.
9. Aplique aceite de filtro del aire en espuma de Yamaha o de calidad similar al material es-
ponjoso.NOTAEl material esponjoso debe estar húmedo, pero
sin gotear. 10. Instale el material esponjoso sobre la rejilla del filtro del aire y coloque la placa de fijación. 11. Introduzca el filtro de aire en la caja y monte
la cubierta de la misma enganchando las su-
jeciones. ATENCIÓN: Verifique que el filtro
de aire esté correctamente asentado en la
caja. No utilice nunca el motor sin el filtro
de aire. La penetración de aire no filtrado
al motor acelera su desgaste y puede pro-
vocar averías. Asimismo, el funcionamien-
to sin el filtro de aire afectará a los
surtidores del carburador con la consi-
guiente disminución de las prestaciones y
el posible recalentamiento del motor.
[SCB00462]
12. Monte el asiento.NOTAEl filtro de aire se debe limpiar cada 20–40 horas.
Si el ATV se utiliza en lugares en los que hay mu-
cho polvo, el filtro se debe limpiar y engrasar con
mayor frecuencia. Cada vez que realice el mante-
nimiento del filtro de aire, compruebe si la toma de
entrada a la caja del mismo está obstruida. Verifi-
que que la junta de goma entre la caja del filtro de
aire y los racores del carburador y del colector sea
UB1462S0.book Page 22 Tuesday, June 16, 2015 4:16 PM

8-23
8
estanca. Apriete bien todos los racores para pre-
venir la posibilidad de que entre aire no filtrado al
motor.
SBU27083Limpieza del parachispasAsegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
1. Quite los pernos del tubo de escape.
2. Retire el tubo de escape tirando del silencia- dor. 3. Golpee ligeramente el tubo de escape y, a
continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del
tubo de escape.
4. Introduzca el tubo de escape en el silenciador y alinee los agujeros del perno.

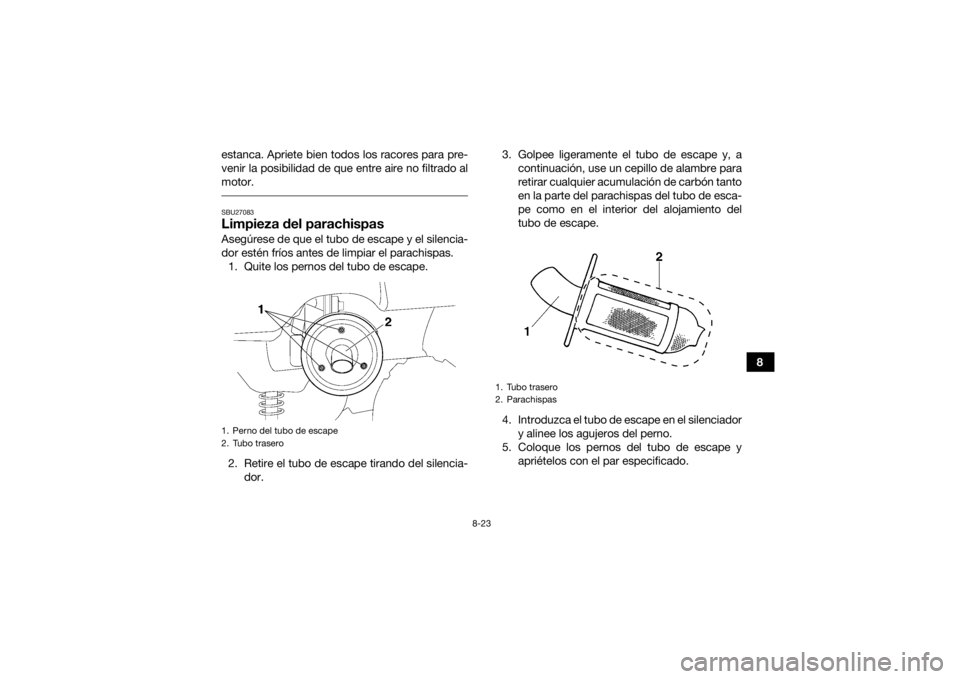

5. Coloque los pernos del tubo de escape y apriételos con el par especificado.1. Perno del tubo de escape
2. Tubo trasero
1. Tubo trasero
2. Parachispas
UB1462S0.book Page 23 Tuesday, June 16, 2015 4:16 PM

8-24
8
ADVERTENCIA
SWB02341No ponga el motor en marcha al limpiar el pa-
rachispas, podría causar lesiones a los ojos,
quemaduras, envenenamiento de monóxido
de carbono e incluso la muerte, y además, un
incendio. Deje siempre que el sistema de esca-
pe se enfríe antes de tocar ninguno de sus

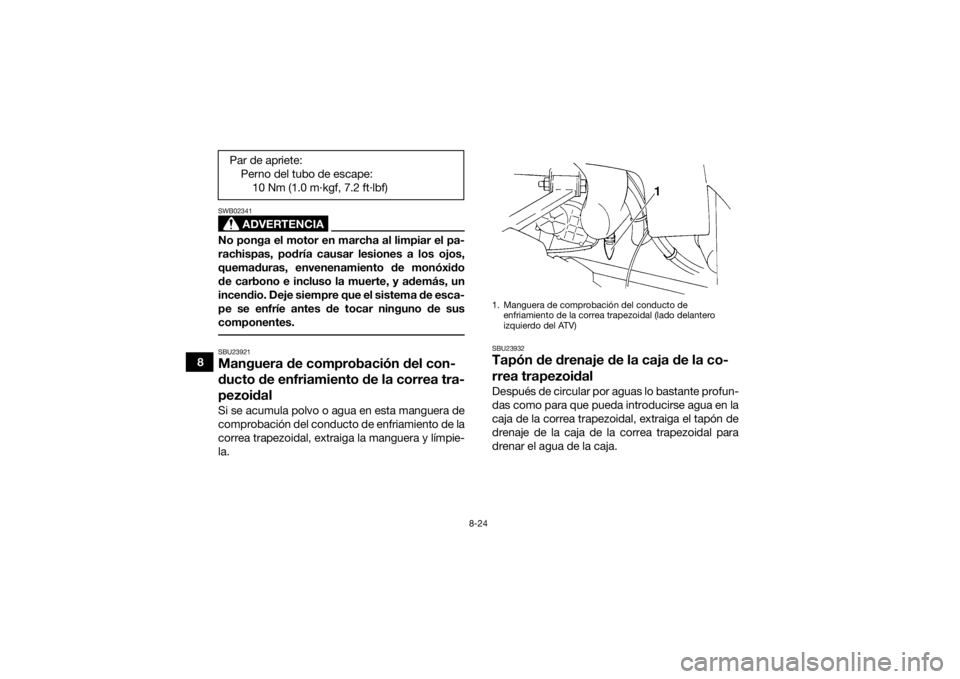

componentes. SBU23921Manguera de comprobación del con-
ducto de enfriamiento de la correa tra-
pezoidalSi se acumula polvo o agua en esta manguera de
comprobación del conducto de enfriamiento de la
correa trapezoidal, extraiga la manguera y límpie-
la.
SBU23932Tapón de drenaje de la caja de la co-
rrea trapezoidalDespués de circular por aguas lo bastante profun-
das como para que pueda introducirse agua en la
caja de la correa trapezoidal, extraiga el tapón de
drenaje de la caja de la correa trapezoidal para
drenar el agua de la caja.
Par de apriete:
Perno del tubo de escape:10 Nm (1.0 m·kgf, 7.2 ft·lbf)1. Manguera de comprobación del conducto de enfriamiento de la correa trapezoidal (lado delantero
izquierdo del ATV)
UB1462S0.book Page 24 Tuesday, June 16, 2015 4:16 PM

8-25
8
NOTASi se drena agua de la caja de la correa trapezoi-
dal después de haber extraído el tapón, solicite a
un concesionario Yamaha que inspeccione el
ATV: es posible que el agua haya afectado otras
partes del motor. SBU23941Ajuste del carburadorDebe comprobarse y, si fuera necesario, ajustarse
el carburador según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico y
engrase. El carburador es una parte importantedel motor y requiere un ajuste muy sofisticado.
Por lo tanto, la mayor parte de los ajustes del car-
burador deben realizarse en un concesionario
Yamaha, donde se dispone de los conocimientos y experiencia profesional necesarios. No obstan-
te, el propietario puede realizar el ajuste que se
describe en el apartado siguiente como parte del
mantenimiento rutinario.
ATENCIÓNSCB00481El carburador ha sido ajustado y probado ex-
haustivamente en la fábrica Yamaha. La modi-
ficación de estos ajustes sin los
conocimientos técnicos suficientes puede
provocar una disminución de las prestaciones
o averías en el motor. SBU24001Ajuste del ralentí del motorDebe comprobar y, si es necesario, ajustar el ra-
lentí del motor como se describe a continuación y
según los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
1. Tapón de drenaje de la caja de la correa trapezoidalUB1462S0.book Page 25 Tuesday, June 16, 2015 4:16 PM

8-26
8
NOTAPara realizar este ajuste es necesario un tacóme-
tro de diagnóstico. 1. Arranque el motor y caliéntelo.NOTAEl motor está caliente cuando responde rápida-
mente al acelerador. 2. Acople el tacómetro al cable de la bujía.
3. Compruebe el ralentí del motor y, si es nece-sario, ajústelo al valor especificado girando el
tornillo de tope del acelerador en el carbura-
dor. Para aumentar el ralentí del motor, gire el
tornillo de tope del acelerador en la dirección
(a); para disminuir el ralentí, gire el tornillo en
la dirección (b).
NOTASi no consigue obtener el ralentí especificado con
el procedimiento descrito, acuda a un concesio-
nario Yamaha para efectuar el ajuste. 1. Tornillo de tope del aceleradorRalentí del motor:1450–1550 r/min
