Contrôles préalables
58
Ajoutez du carburant au besoin. (Cf. page 47
pour plus d’informations sur le remplissage
du réservoir de carburant.)

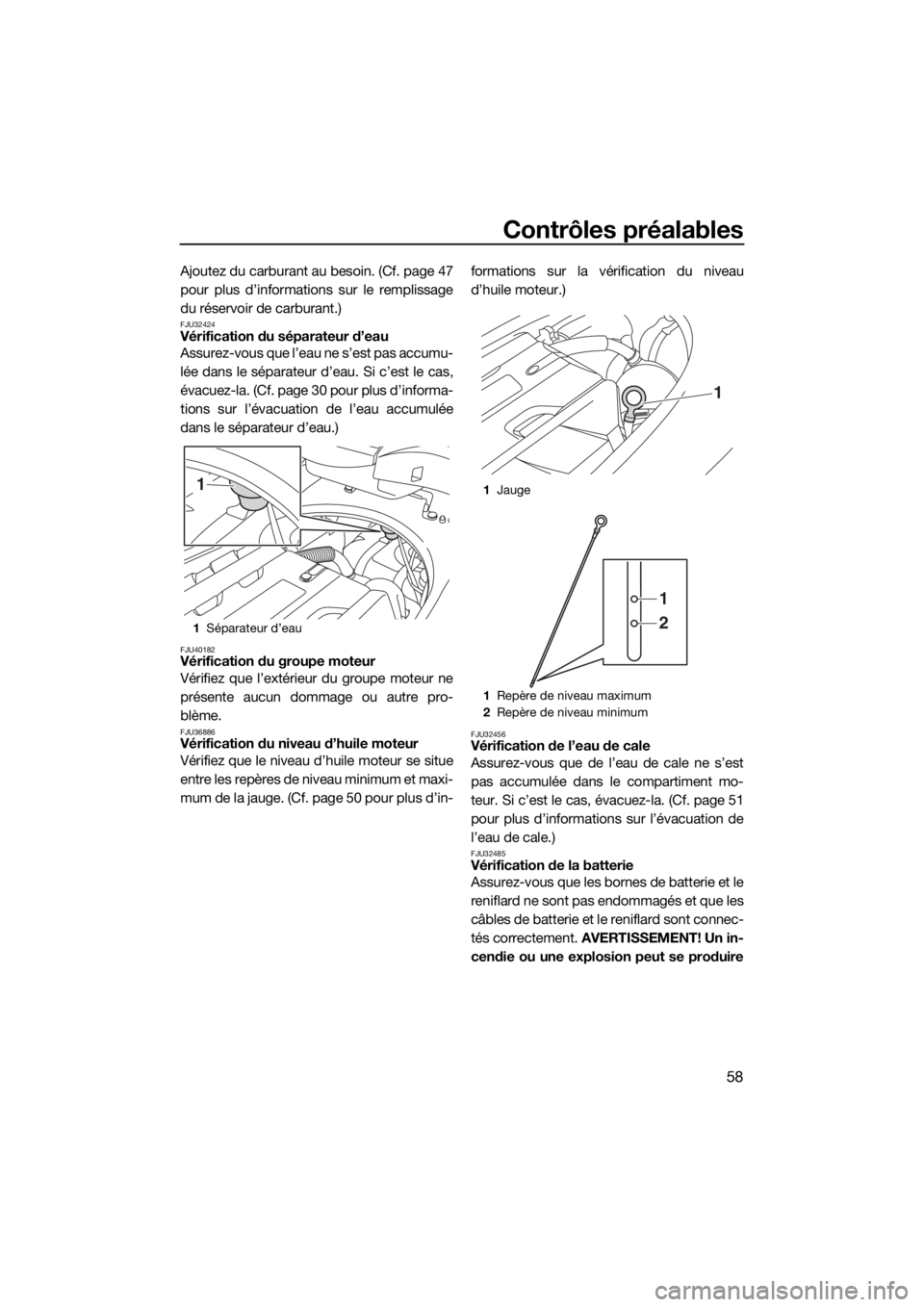

FJU32424Vérification du séparateur d’eau
Assurez-vous que l’eau ne s’est pas accumu-
lée dans le séparateur d’eau. Si c’est le cas,
évacuez-la. (Cf. page 30 pour plus d’informa-
tions sur l’évacuation de l’eau accumulée
dans le séparateur d’eau.)
FJU40182Vérification du groupe moteur
Vérifiez que l’extérieur du groupe moteur ne
présente aucun dommage ou autre pro-
blème.
FJU36886Vérification du niveau d’huile moteur
Vérifiez que le niveau d’huile moteur se situe
entre les repères de niveau minimum et maxi-
mum de la jauge. (Cf. page 50 pour plus d’in-formations sur la vérification du niveau
d’huile moteur.)FJU32456Vérification de l’eau de cale
Assurez-vous que de l’eau de cale ne s’est
pas accumulée dans le compartiment mo-
teur. Si c’est le cas, évacuez-la. (Cf. page 51
pour plus d’informations sur l’évacuation de
l’eau de cale.)

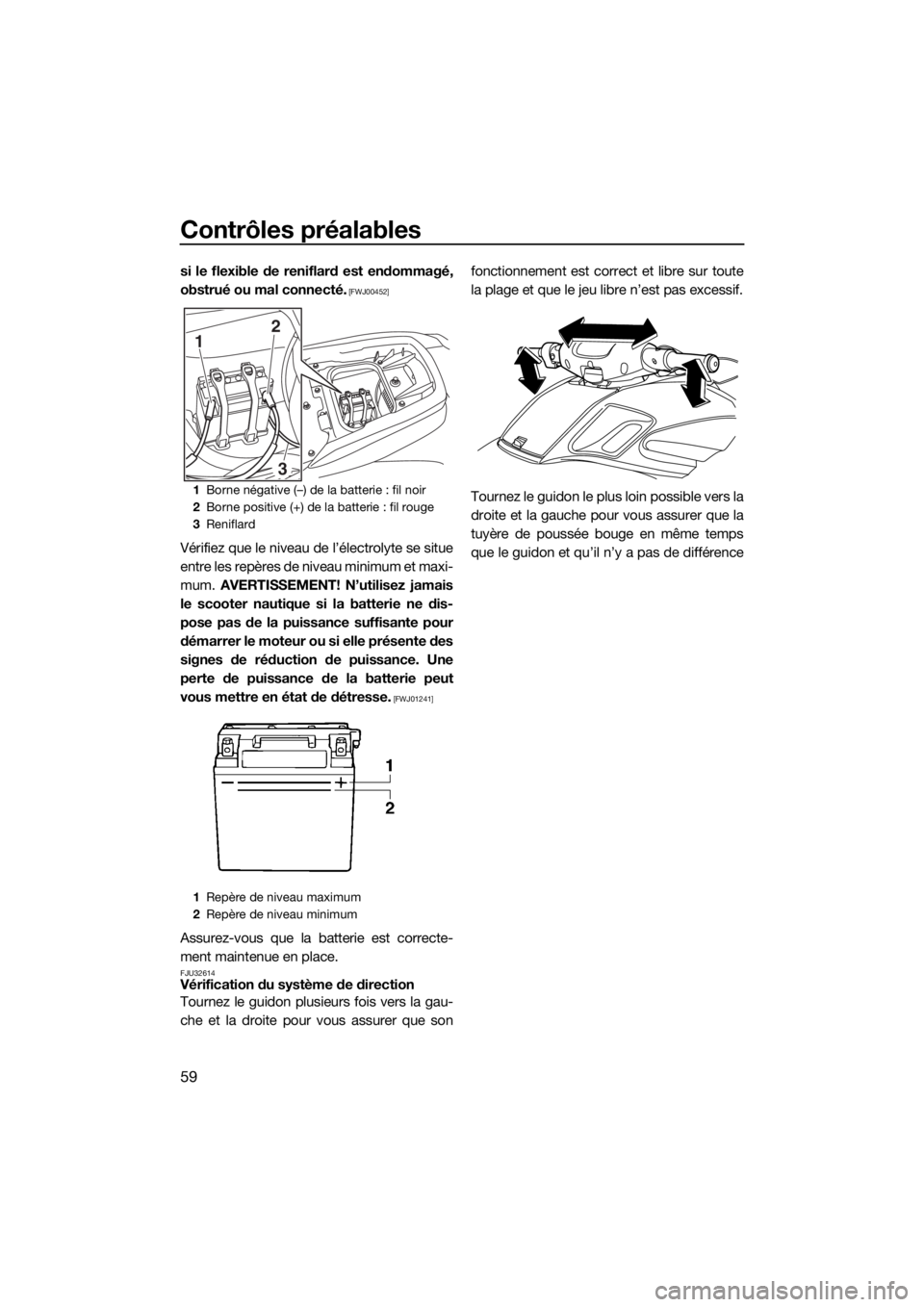

FJU32485Vérification de la batterie
Assurez-vous que les bornes de batterie et le
reniflard ne sont pas endommagés et que les
câbles de batterie et le reniflard sont connec-
tés correctement. AVERTISSEMENT! Un in-
cendie ou une explosion peut se produire
1Séparateur d’eau
11Jauge
1Repère de niveau maximum
2Repère de niveau minimum
1
1
2
UF3L72F0.book Page 58 Thursday, July 23, 2015 3:28 PM
Page 66 of 110
![YAMAHA FZR SVHO 2016 Notices Demploi (in French) Contrôles préalables
59
si le flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00452]
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum e YAMAHA FZR SVHO 2016 Notices Demploi (in French) Contrôles préalables
59
si le flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00452]
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum e](/manual-img/51/50173/w960_50173-65.png)
Contrôles préalables
59
si le flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00452]
Vérifiez que le niveau de l’électrolyte se situe
entre les repères de niveau minimum et maxi-
mum. AVERTISSEMENT! N’utilisez jamais
le scooter nautique si la batterie ne dis-
pose pas de la puissance suffisante pour
démarrer le moteur ou si elle présente des
signes de réduction de puissance. Une
perte de puissance de la batterie peut
vous mettre en état de détresse.
[FWJ01241]
Assurez-vous que la batterie est correcte-
ment maintenue en place.
FJU32614Vérification du système de direction
Tournez le guidon plusieurs fois vers la gau-
che et la droite pour vous assurer que sonfonctionnement est correct et libre sur toute
la plage et que le jeu libre n’est pas excessif.
Tournez le guidon le plus loin possible vers la
droite et la gauche pour vous assurer que la
tuyère de poussée bouge en même temps
que le guidon et qu’il n’y a pas de différence
1Borne négative (–) de la batterie : fil noir
2Borne positive (+) de la batterie : fil rouge
3Reniflard
1Repère de niveau maximum
2Repère de niveau minimum
12
3
UF3L72F0.book Page 59 Thursday, July 23, 2015 3:28 PM
Page 67 of 110

Contrôles préalables
60
lorsque la tuyère de poussée est complète-
ment tournée vers la droite ou vers la gauche.

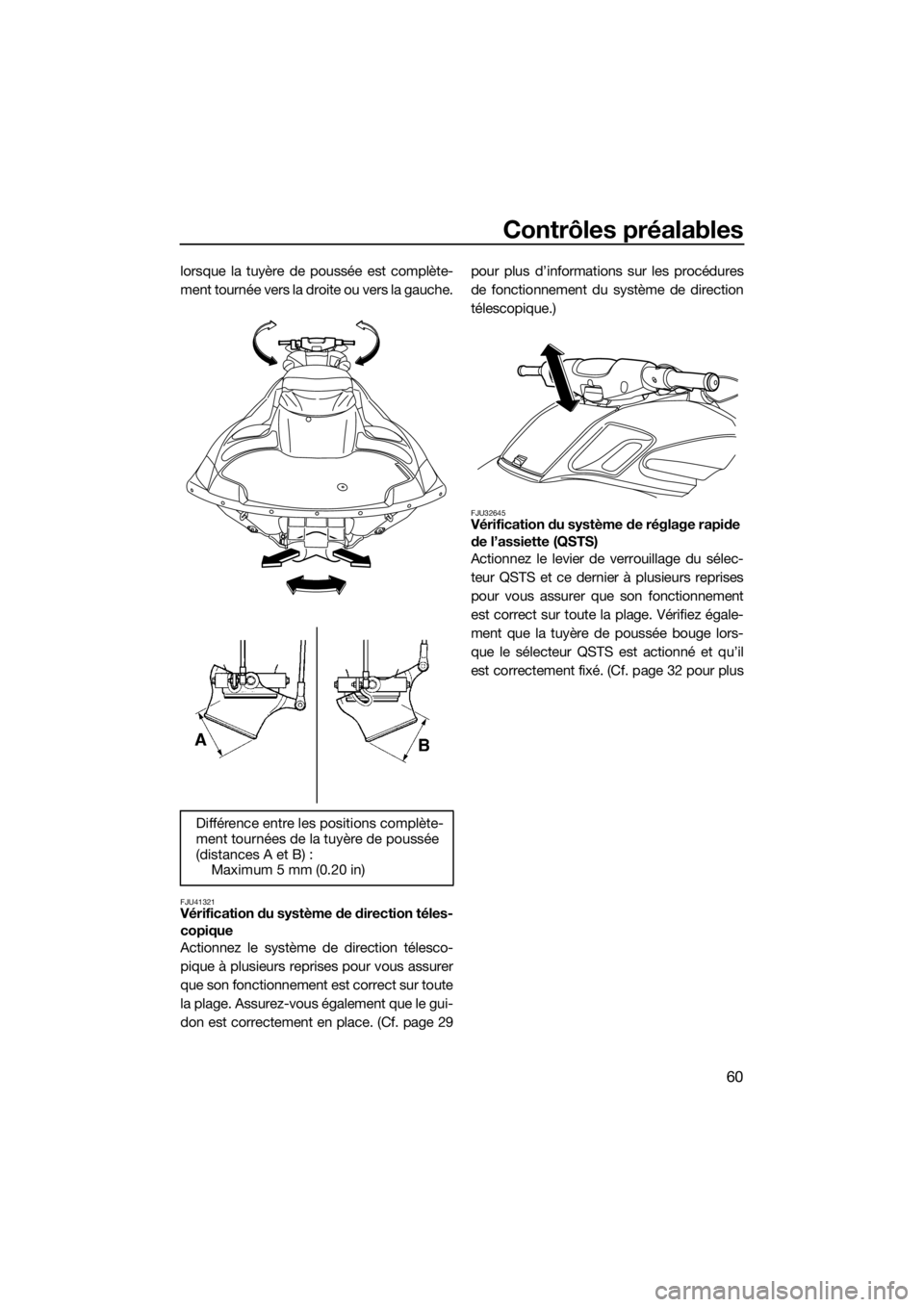

FJU41321Vérification du système de direction téles-
copique
Actionnez le système de direction télesco-
pique à plusieurs reprises pour vous assurer
que son fonctionnement est correct sur toute
la plage. Assurez-vous également que le gui-
don est correctement en place. (Cf. page 29pour plus d’informations sur les procédures
de fonctionnement du système de direction
télescopique.)

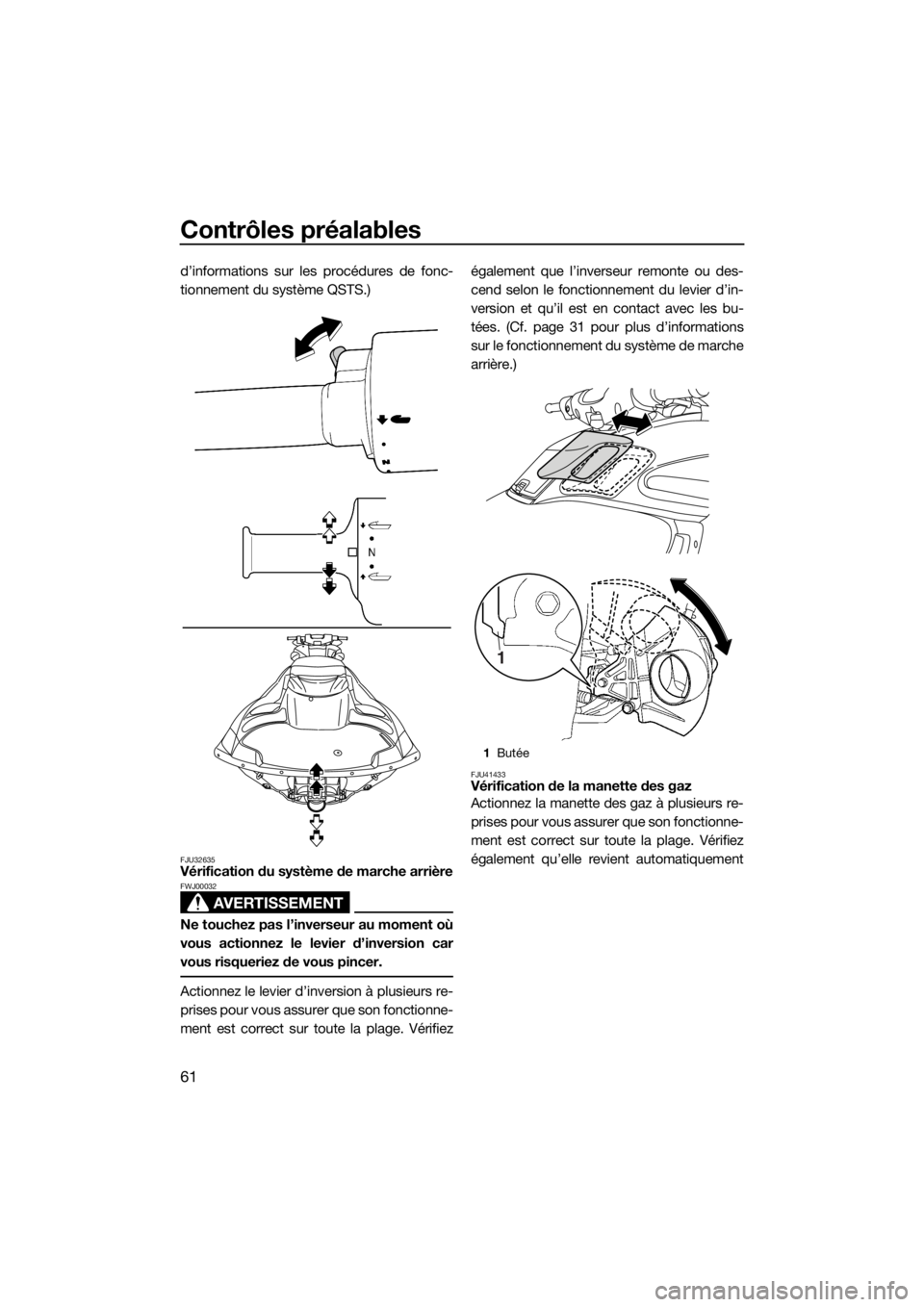

FJU32645Vérification du système de réglage rapide
de l’assiette (QSTS)
Actionnez le levier de verrouillage du sélec-
teur QSTS et ce dernier à plusieurs reprises
pour vous assurer que son fonctionnement
est correct sur toute la plage. Vérifiez égale-
ment que la tuyère de poussée bouge lors-
que le sélecteur QSTS est actionné et qu’il
est correctement fixé. (Cf. page 32 pour plus
Différence entre les positions complète-
ment tournées de la tuyère de poussée
(distances A et B) :
Maximum 5 mm (0.20 in)
UF3L72F0.book Page 60 Thursday, July 23, 2015 3:28 PM
Page 68 of 110
Contrôles préalables
61
d’informations sur les procédures de fonc-
tionnement du système QSTS.)
FJU32635Vérification du système de marche arrière
AVERTISSEMENT
FWJ00032
Ne touchez pas l’inverseur au moment où
vous actionnez le levier d’inversion car
vous risqueriez de vous pincer.
Actionnez le levier d’inversion à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiezégalement que l’inverseur remonte ou des-
cend selon le fonctionnement du levier d’in-
version et qu’il est en contact avec les bu-
tées. (Cf. page 31 pour plus d’informations
sur le fonctionnement du système de marche
arrière.)

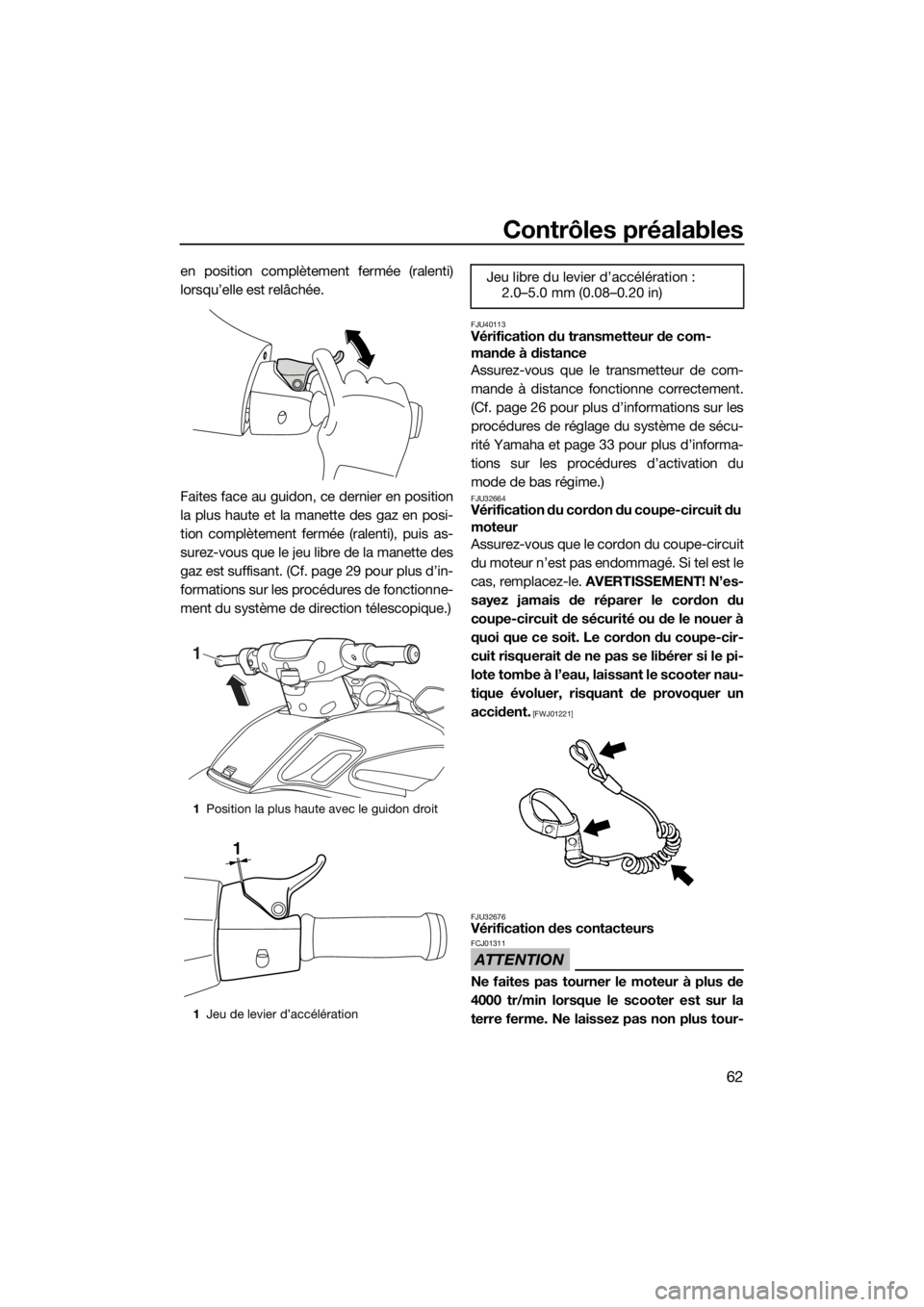

FJU41433Vérification de la manette des gaz
Actionnez la manette des gaz à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiez
également qu’elle revient automatiquement
1Butée
1
UF3L72F0.book Page 61 Thursday, July 23, 2015 3:28 PM
Page 69 of 110

Contrôles préalables
62
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
Faites face au guidon, ce dernier en position
la plus haute et la manette des gaz en posi-
tion complètement fermée (ralenti), puis as-
surez-vous que le jeu libre de la manette des
gaz est suffisant. (Cf. page 29 pour plus d’in-
formations sur les procédures de fonctionne-
ment du système de direction télescopique.)
FJU40113Vérification du transmetteur de com-
mande à distance
Assurez-vous que le transmetteur de com-
mande à distance fonctionne correctement.
(Cf. page 26 pour plus d’informations sur les
procédures de réglage du système de sécu-
rité Yamaha et page 33 pour plus d’informa-
tions sur les procédures d’activation du
mode de bas régime.)
FJU32664Vérification du cordon du coupe-circuit du
moteur
Assurez-vous que le cordon du coupe-circuit
du moteur n’est pas endommagé. Si tel est le
cas, remplacez-le. AVERTISSEMENT! N’es-
sayez jamais de réparer le cordon du
coupe-circuit de sécurité ou de le nouer à
quoi que ce soit. Le cordon du coupe-cir-
cuit risquerait de ne pas se libérer si le pi-
lote tombe à l’eau, laissant le scooter nau-
tique évoluer, risquant de provoquer un
accident.
[FWJ01221]
FJU32676
Vérification des contacteurs
ATTENTION
FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
1Position la plus haute avec le guidon droit
1Jeu de levier d’accélération
1
1
:
2.0…5.0 mm (0.08…0.20 in)
UF3L72F0.book Page 62 Thursday, July 23, 2015 3:28 PM
Page 70 of 110

Contrôles préalables
63
ner le moteur pendant plus de 15 secon-
des sans ajouter de l’eau, sinon il pourrait
surchauffer.
Vérifiez le fonctionnement du contacteur de
démarrage et d’arrêt du moteur, ainsi que du
coupe-circuit de sécurité. (Cf. pages 27 à 27
pour plus d’informations sur le fonctionne-
ment de chaque contacteur.)
Pour vérifier le fonctionnement des
contacteurs :
(1) Si le mode de verrouillage est sélec-
tionné pour les réglages du système de
sécurité Yamaha, sélectionnez le mode
de déverrouillage. (Cf. page 26 pour plus
d’informations sur les procédures de ré-
glage du système de sécurité Yamaha.)
(2) Appuyez sur le contacteur de démarrage
pour vous assurer que le moteur dé-
marre.
(3) Dès que le moteur commence à tourner,
appuyez sur le contacteur d’arrêt du mo-
teur pour vérifier que le moteur s’arrête
immédiatement.
(4) Redémarrez le moteur, puis tirez sur le
cordon du coupe-circuit du moteur pour
détacher l’agrafe du coupe-circuit dumoteur afin de vérifier que le moteur s’ar-
rête immédiatement.
FJU40102Vérification des compartiments de range-
ment
Assurez-vous que les compartiments de ran-
gement ne présentent aucun dommage et
que l’eau s’est accumulée dans les compar-
timents. (Cf. page 42 pour plus d’informa-
tions sur les compartiments de rangement.)
FJU41082Vérification du support de l’extincteur, du
couvercle et de la bande
Vérifiez que le support de l’extincteur, le cou-
vercle et la bande ne sont pas endommagés
et que le couvercle est maintenu fermement
en place par la bande. (Cf. page 45 pour plus
d’informations sur le support de l’extincteur,
le couvercle et la bande.)
FJU32544Vérification de l’extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord.
Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur bien fixé dans son ré-
ceptacle, avec son couvercle.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipe-
ment standard de ce scooter. Si vous n’en
possédez pas, prenez contact avec votre
concessionnaire Yamaha ou avec un vendeur1Coupe-circuit de sécurité
2Agrafe
3Contacteur de démarrage
4Contacteur d’arrêt du moteur
5Cordon du coupe-circuit du moteur
23 1
5 4
UF3L72F0.book Page 63 Thursday, July 23, 2015 3:28 PM
Page 71 of 110

Contrôles préalables
64
d’extincteurs pour vous en procurer un ré-
pondant aux spécifications adéquates.
FJU40122Vérification de l’équipement de sécurité
Vérifiez que l’équipement de sécurité
conforme aux réglementations applicables
se trouve à bord.

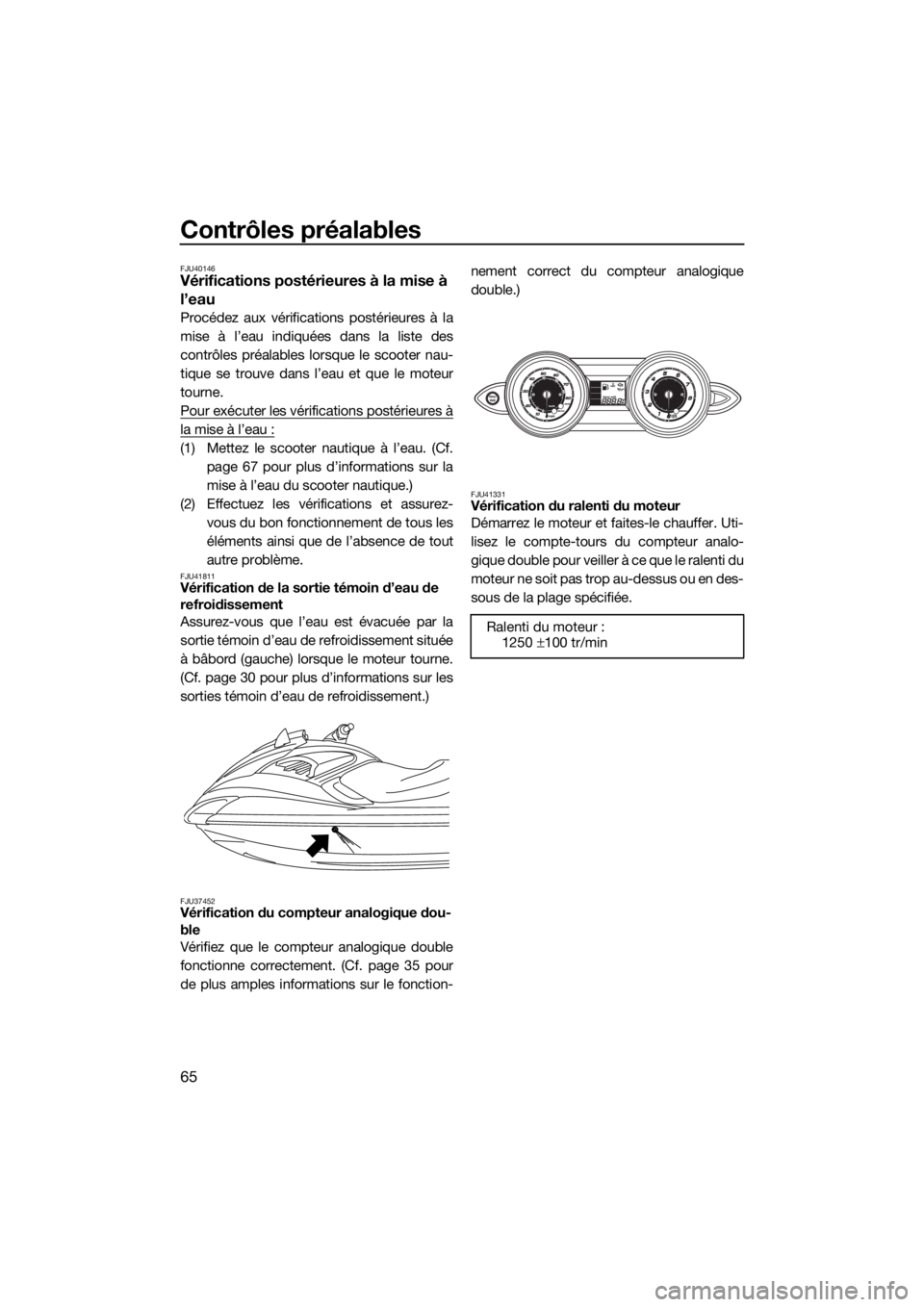

FJU32353Vérification de la coque et du pont
Vérifiez que la coque et le pont ne présentent
aucun dommage ou autre problème.
FJU32657Vérification de l’entrée de la tuyère
Assurez-vous que l’entrée de la tuyère n’est
pas endommagée ni obstruée par des algues
ou des débris. Si l’entrée de la tuyère est obs-
truée, nettoyez-la. (Cf. page 95 pour plus
d’informations sur l’entrée de la tuyère.)
FJU43220Vérification de la tuyère de poussée et de
l’inverseur
Vérifiez que la tuyère de poussée et l’inver-
seur ne sont pas endommagés ni ne pré-
sentent aucun problème.
FJU32477Vérification des bouchons de vidange de
poupe
Desserrez les bouchons de vidange de
poupe, déposez-les, puis assurez-vous que
ceux-ci et les joints toriques ne sont pas en-
dommagés et qu’aucun corps étranger ne se
trouve dans les filets ou les joints toriques.
ATTENTION: Avant d’installer les bou-
chons de vidange de poupe, nettoyez
leurs filets et joints toriques afin d’éliminer
tout corps étranger, tel que la saleté ou le
sable. Sinon, les bouchons de vidange de
poupe risquent d’être endommagés et le
compartiment moteur inondé. Contrôlez
les joints toriques des bouchons de vi-
dange de poupe et assurez-vous que les
bouchons sont correctement serrés avant
de lancer le scooter nautique. Sinon, de
l’eau risque d’inonder le compartimentmoteur et le scooter nautique de s’immer-
ger.
[FCJ00363]
Reposez correctement les bouchons de vi-
dange de poupe en les serrant au maximum.
FJU41441Vérification du capot
Appuyez sur l’arrière du capot et vérifiez qu’il
est correctement fermé.
1Bouchon de vidange de poupe
2Joint torique
2
1
UF3L72F0.book Page 64 Thursday, July 23, 2015 3:28 PM
Page 72 of 110

Contrôles préalables
65
FJU40146Vérifications postérieures à la mise à
l’eau
Procédez aux vérifications postérieures à la
mise à l’eau indiquées dans la liste des
contrôles préalables lorsque le scooter nau-
tique se trouve dans l’eau et que le moteur
tourne.
Pour exécuter les vérifications postérieures à
la mise à l’eau :
(1) Mettez le scooter nautique à l’eau. (Cf.
page 67 pour plus d’informations sur la
mise à l’eau du scooter nautique.)
(2) Effectuez les vérifications et assurez-
vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
FJU41811Vérification de la sortie témoin d’eau de
refroidissement
Assurez-vous que l’eau est évacuée par la
sortie témoin d’eau de refroidissement située
à bâbord (gauche) lorsque le moteur tourne.
(Cf. page 30 pour plus d’informations sur les
sorties témoin d’eau de refroidissement.)
FJU37452Vérification du compteur analogique dou-
ble
Vérifiez que le compteur analogique double
fonctionne correctement. (Cf. page 35 pour
de plus amples informations sur le fonction-nement correct du compteur analogique
double.)
FJU41331Vérification du ralenti du moteur
Démarrez le moteur et faites-le chauffer. Uti-
lisez le compte-tours du compteur analo-
gique double pour veiller à ce que le ralenti du
moteur ne soit pas trop au-dessus ou en des-
sous de la plage spécifiée.
Ralenti du moteur :
1250 ±100 tr/min
UF3L72F0.book Page 65 Thursday, July 23, 2015 3:28 PM
