2016 YAMAHA FX SVHO Manuale duso (in Italian)

Utilizzo delle dotazioni
57
HJU37382Maniglia di risalita
La maniglia di risalita viene utilizzata per risa-
lire a bordo dall’acqua.
HJU34865Gradino di risalita
Il gradino di risalita viene utilizzato per facili-
tare la risalita a bordo dall’acqua.
Quando si sale a bordo della moto d’acqua,
abbassare il gradino di risalita fino a quando
si arresta. Quando viene rilasciato, il gradino
ritorna automaticamente alla posizione origi-
nale. AVVERTENZA! Non usare il gradino di
risalita per alzare la moto d’acqua. Il gradi-
no di risalita non è progettato per suppor-
tare il peso della moto d’acqua. Se il
gradino di risalita si rompe, la moto d’ac-qua potrebbe cadere, provocando feri-
menti gravi.
[HWJ01212]
ATTENZIONE
HCJ00743
Usare il gradino di risalita soltanto per sa-
lire a bordo del mezzo in acqua. Non usare
il gradino di risalita per nessun altro sco-
po. La moto d’acqua potrebbe danneg-
giarsi.

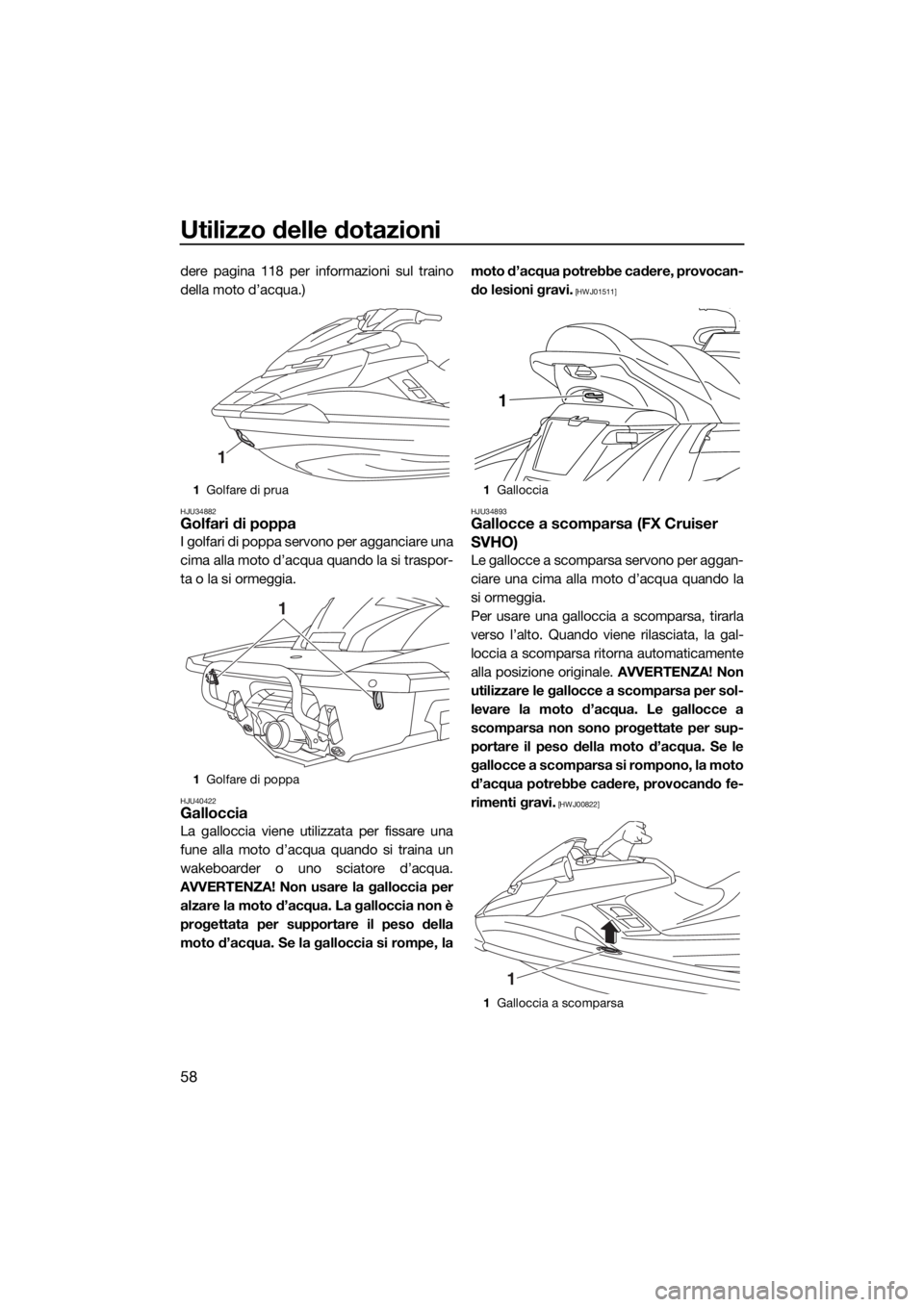

HJU34873Golfare di prua
Il golfare di prua serve per agganciare una
cima alla moto d’acqua quando la si traspor-
ta, ormeggia, o la si traina in emergenza. (Ve-
1Maniglia di risalita
1
1Gradino di risalita
1
UF3J72H0.book Page 57 Friday, May 8, 2015 10:31 AM

Utilizzo delle dotazioni
58
dere pagina 118 per informazioni sul traino
della moto d’acqua.)
HJU34882Golfari di poppa
I golfari di poppa servono per agganciare una
cima alla moto d’acqua quando la si traspor-
ta o la si ormeggia.
HJU40422Galloccia
La galloccia viene utilizzata per fissare una
fune alla moto d’acqua quando si traina un
wakeboarder o uno sciatore d’acqua.
AVVERTENZA! Non usare la galloccia per
alzare la moto d’acqua. La galloccia non è
progettata per supportare il peso della
moto d’acqua. Se la galloccia si rompe, lamoto d’acqua potrebbe cadere, provocan-
do lesioni gravi.
[HWJ01511]
HJU34893
Gallocce a scomparsa (FX Cruiser
SVHO)
Le gallocce a scomparsa servono per aggan-
ciare una cima alla moto d’acqua quando la
si ormeggia.
Per usare una galloccia a scomparsa, tirarla
verso l’alto. Quando viene rilasciata, la gal-
loccia a scomparsa ritorna automaticamente
alla posizione originale. AVVERTENZA! Non
utilizzare le gallocce a scomparsa per sol-
levare la moto d’acqua. Le gallocce a
scomparsa non sono progettate per sup-
portare il peso della moto d’acqua. Se le
gallocce a scomparsa si rompono, la moto
d’acqua potrebbe cadere, provocando fe-
rimenti gravi.
[HWJ00822]
1Golfare di prua
1Golfare di poppa
1
1
1Galloccia
1Galloccia a scomparsa
1
1
UF3J72H0.book Page 58 Friday, May 8, 2015 10:31 AM

Utilizzo delle dotazioni
59
HJU42291Gavone e cassettino portaoggetti
Questa moto d’acqua è dotata dei seguenti
gavoni e cassettini portaoggetti.
Gli scomparti portaoggetti impermeabili
all’acqua sono a tenuta stagna soltanto se
ben chiusi. Se si trasportano oggetti che van-
no tenuti asciutti, riporli in una busta imper-
meabile.
Accertarsi che il gavone e il cassettino porta-
oggetti siano chiusi fermamente prima di uti-
lizzare la moto d’acqua.

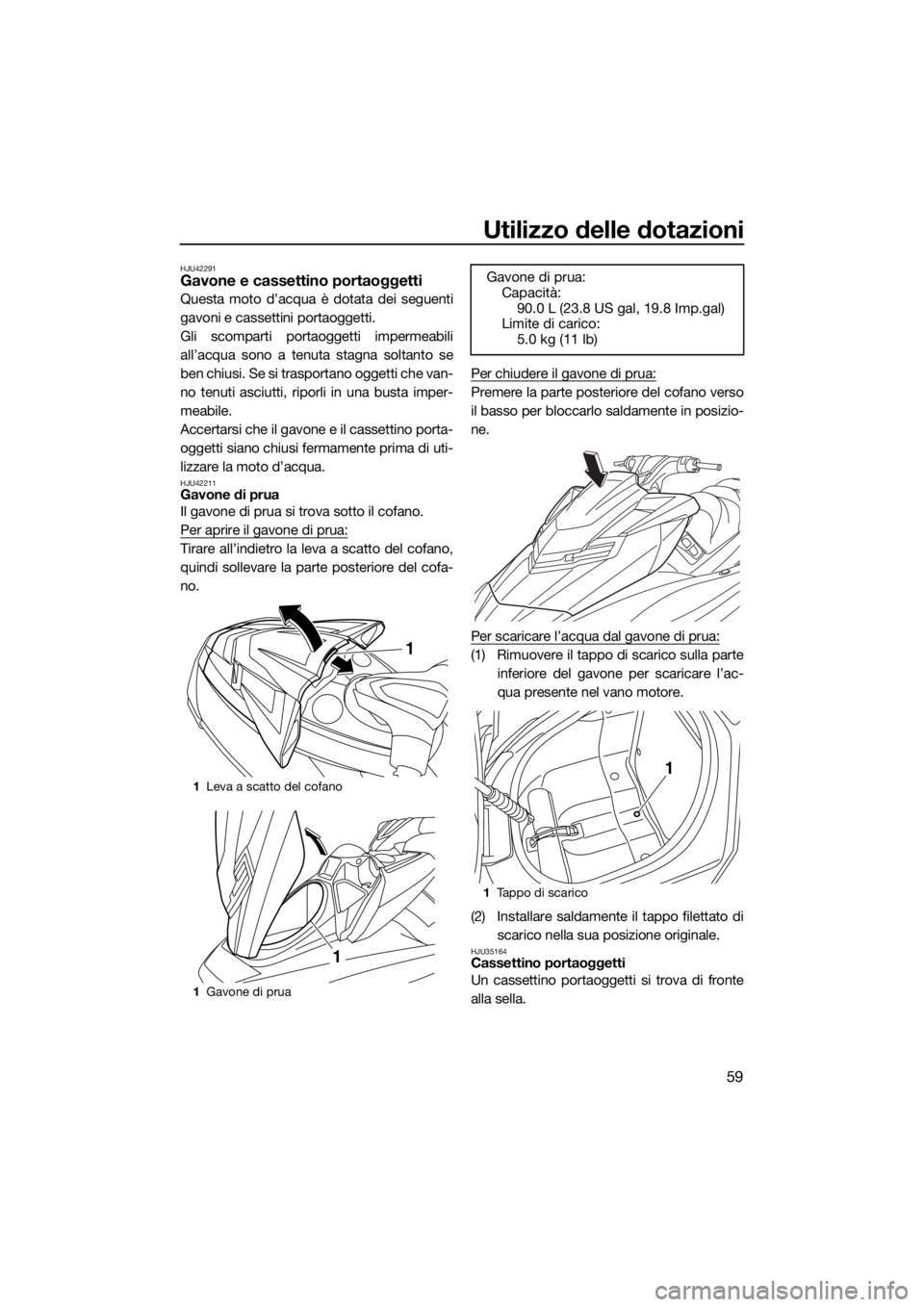

HJU42211Gavone di prua
Il gavone di prua si trova sotto il cofano.
Per aprire il gavone di prua:
Tirare all’indietro la leva a scatto del cofano,
quindi sollevare la parte posteriore del cofa-
no.Per chiudere il gavone di prua:
Premere la parte posteriore del cofano verso
il basso per bloccarlo saldamente in posizio-
ne.
Per scaricare l’acqua dal gavone di prua:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del gavone per scaricare l’ac-
qua presente nel vano motore.
(2) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.
HJU35164Cassettino portaoggetti
Un cassettino portaoggetti si trova di fronte
alla sella.
1Leva a scatto del cofano
1Gavone di prua
1
1
Gavone di prua:
Capacità:
90.0 L (23.8 US gal, 19.8 Imp.gal)
Limite di carico:
5.0 kg (11 lb)
1Tappo di scarico
1
UF3J72H0.book Page 59 Friday, May 8, 2015 10:31 AM

Utilizzo delle dotazioni
60
Per aprire il cassettino portaoggetti:
Ruotare la manopola del cassettino portaog-
getti di 90° verso sinistra o destra e poi solle-
vare il coperchio.Per chiudere il cassettino portaoggetti:Abbassare il coperchio, e poi ruotare la ma-
nopola del cassettino portaoggetti per bloc-
care saldamente il coperchio in posizione.
Per scaricare l’acqua dal cassettino portaog-
getti:
(1) Rimuovere il tappo di scarico sulla parte
inferiore del cassettino portaoggetti per
scaricare l’acqua.
1Manopola del cassettino portaoggetti
1Cassettino portaoggetti
Cassettino portaoggetti:
Capacità:
7.0 L (1.8 US gal, 1.5 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1
1
1Tappo di scarico
1
UF3J72H0.book Page 60 Friday, May 8, 2015 10:31 AM

Utilizzo delle dotazioni
61
(2) Installare saldamente il tappo filettato di
scarico nella sua posizione originale.

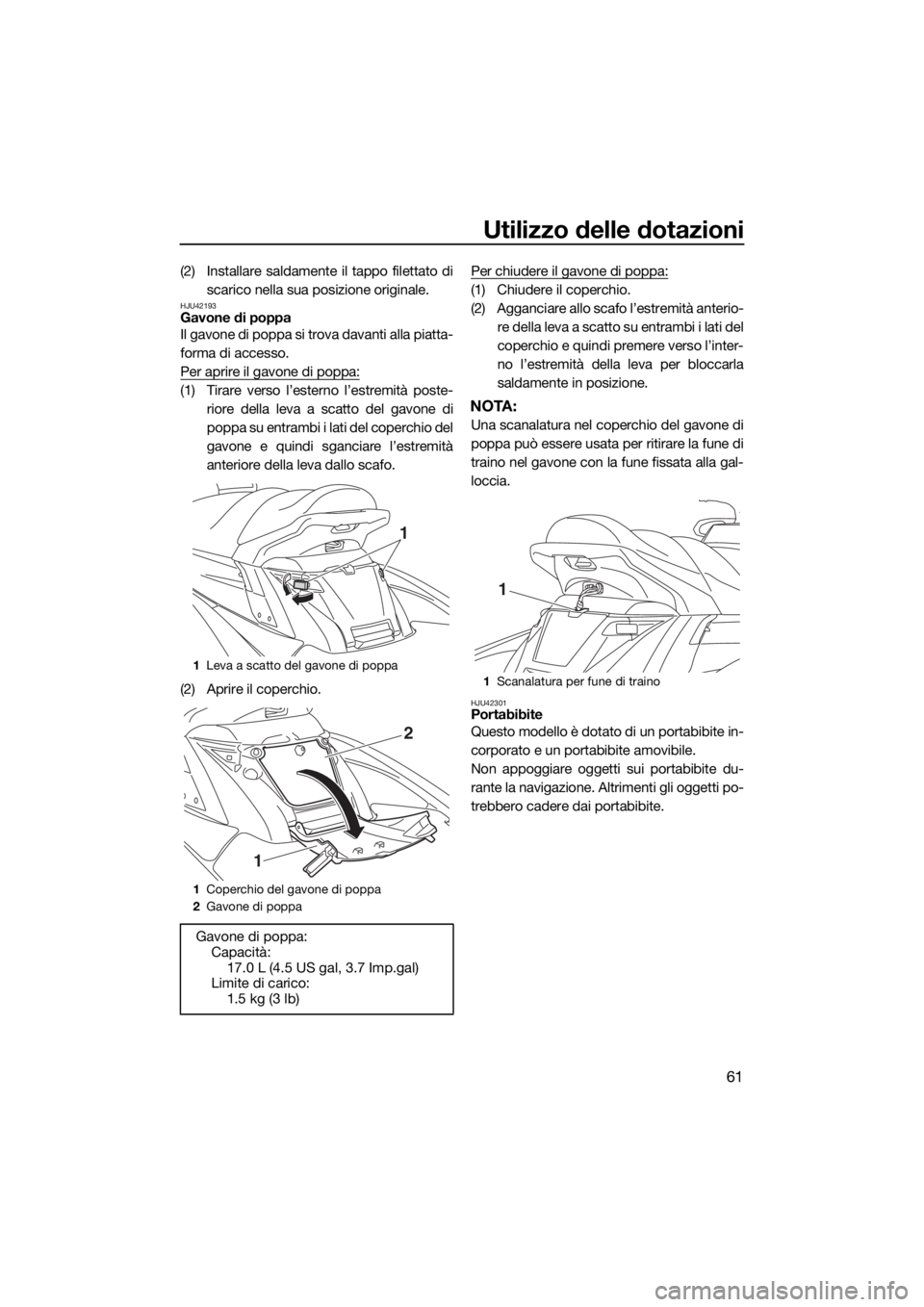

HJU42193Gavone di poppa
Il gavone di poppa si trova davanti alla piatta-
forma di accesso.
Per aprire il gavone di poppa:
(1) Tirare verso l’esterno l’estremità poste-
riore della leva a scatto del gavone di
poppa su entrambi i lati del coperchio del
gavone e quindi sganciare l’estremità
anteriore della leva dallo scafo.
(2) Aprire il coperchio.Per chiudere il gavone di poppa:
(1) Chiudere il coperchio.
(2) Agganciare allo scafo l’estremità anterio-
re della leva a scatto su entrambi i lati del
coperchio e quindi premere verso l’inter-
no l’estremità della leva per bloccarla
saldamente in posizione.
NOTA:
Una scanalatura nel coperchio del gavone di
poppa può essere usata per ritirare la fune di
traino nel gavone con la fune fissata alla gal-
loccia.
HJU42301Portabibite
Questo modello è dotato di un portabibite in-
corporato e un portabibite amovibile.
Non appoggiare oggetti sui portabibite du-
rante la navigazione. Altrimenti gli oggetti po-
trebbero cadere dai portabibite.
1Leva a scatto del gavone di poppa
1Coperchio del gavone di poppa
2Gavone di poppa
Gavone di poppa:
Capacità:
17.0 L (4.5 US gal, 3.7 Imp.gal)
Limite di carico:
1.5 kg (3 lb)
1
1
2
1Scanalatura per fune di traino
1
UF3J72H0.book Page 61 Friday, May 8, 2015 10:31 AM

Utilizzo delle dotazioni
62

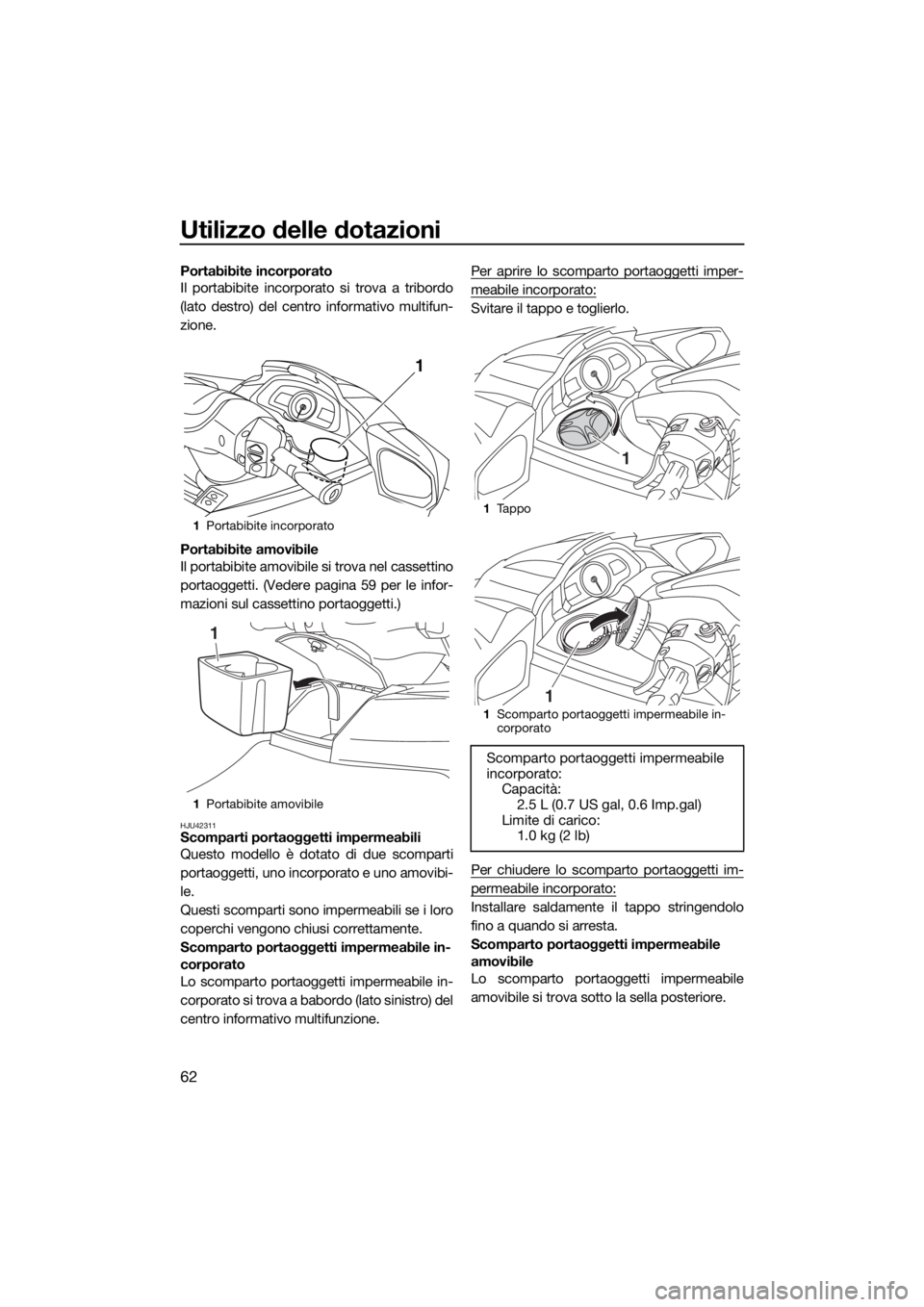

Portabibite incorporato
Il portabibite incorporato si trova a tribordo
(lato destro) del centro informativo multifun-
zione.
Portabibite amovibile
Il portabibite amovibile si trova nel cassettino
portaoggetti. (Vedere pagina 59 per le infor-
mazioni sul cassettino portaoggetti.)
HJU42311Scomparti portaoggetti impermeabili
Questo modello è dotato di due scomparti
portaoggetti, uno incorporato e uno amovibi-
le.
Questi scomparti sono impermeabili se i loro
coperchi vengono chiusi correttamente.
Scomparto portaoggetti impermeabile in-
corporato
Lo scomparto portaoggetti impermeabile in-
corporato si trova a babordo (lato sinistro) del
centro informativo multifunzione.Per aprire lo scomparto portaoggetti imper-
meabile incorporato:
Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile incorporato:
Installare saldamente il tappo stringendolo
fino a quando si arresta.
Scomparto portaoggetti impermeabile
amovibile
Lo scomparto portaoggetti impermeabile
amovibile si trova sotto la sella posteriore.
1Portabibite incorporato
1Portabibite amovibile
1
1
1Ta p p o
1Scomparto portaoggetti impermeabile in-
corporato
Scomparto portaoggetti impermeabile
incorporato:
Capacità:
2.5 L (0.7 US gal, 0.6 Imp.gal)
Limite di carico:
1.0 kg (2 lb)
1
1
UF3J72H0.book Page 62 Friday, May 8, 2015 10:31 AM

Utilizzo delle dotazioni
63

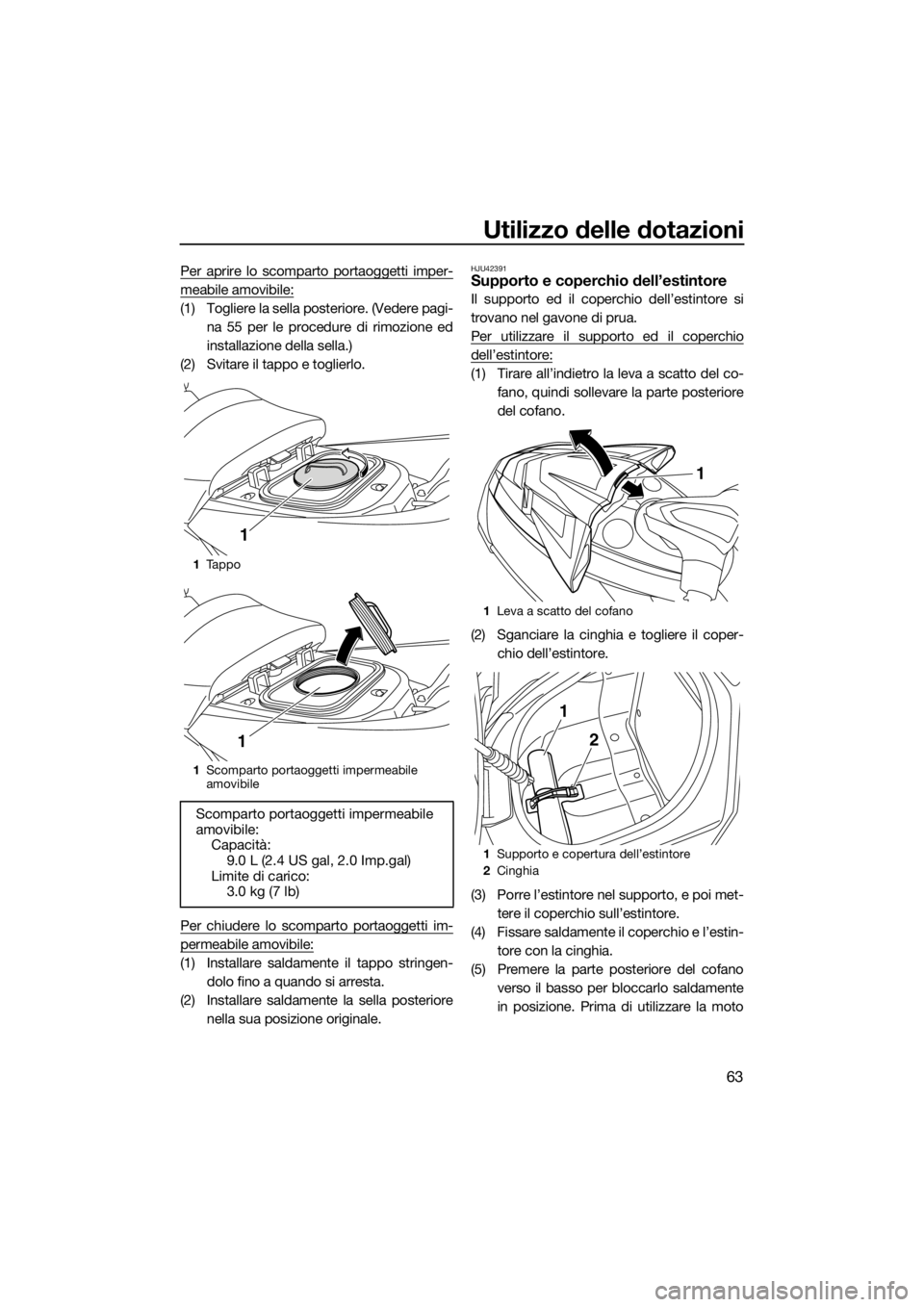

Per aprire lo scomparto portaoggetti imper-
meabile amovibile:
(1) Togliere la sella posteriore. (Vedere pagi-
na 55 per le procedure di rimozione ed
installazione della sella.)
(2) Svitare il tappo e toglierlo.
Per chiudere lo scomparto portaoggetti im-
permeabile amovibile:
(1) Installare saldamente il tappo stringen-
dolo fino a quando si arresta.
(2) Installare saldamente la sella posteriore
nella sua posizione originale.
HJU42391Supporto e coperchio dell’estintore
Il supporto ed il coperchio dell’estintore si
trovano nel gavone di prua.
Per utilizzare il supporto ed il coperchio
dell’estintore:
(1) Tirare all’indietro la leva a scatto del co-
fano, quindi sollevare la parte posteriore
del cofano.
(2) Sganciare la cinghia e togliere il coper-
chio dell’estintore.
(3) Porre l’estintore nel supporto, e poi met-
tere il coperchio sull’estintore.
(4) Fissare saldamente il coperchio e l’estin-
tore con la cinghia.
(5) Premere la parte posteriore del cofano
verso il basso per bloccarlo saldamente
in posizione. Prima di utilizzare la moto
1Ta p p o
1Scomparto portaoggetti impermeabile
amovibile
Scomparto portaoggetti impermeabile
amovibile:
Capacità:
9.0 L (2.4 US gal, 2.0 Imp.gal)
Limite di carico:
3.0 kg (7 lb)
1
1
1Leva a scatto del cofano
1Supporto e copertura dell’estintore
2Cinghia
1
1
2
UF3J72H0.book Page 63 Friday, May 8, 2015 10:31 AM

Utilizzo delle dotazioni
64

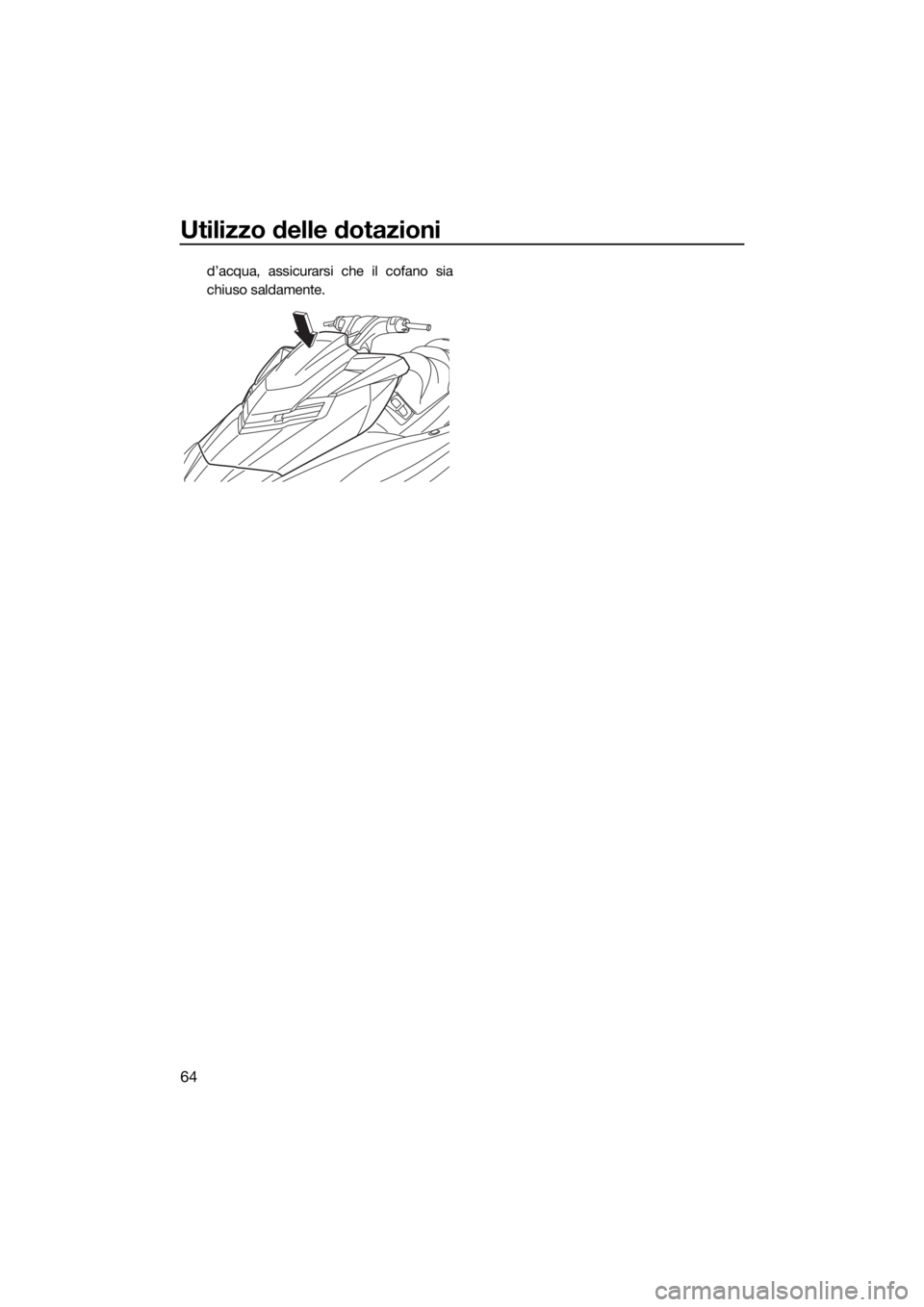

d’acqua, assicurarsi che il cofano sia
chiuso saldamente.
