2016 YAMAHA FX SVHO Manuale duso (in Italian)

Assistenza e rimessaggio
97
HJU37146
Operazioni dopo l’utilizzo
AVVERTENZA
HWJ00331
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Dopo aver utilizzato la moto d’acqua, tirarla
sempre fuori dall’acqua, pulirla e rimessarla.
Lasciando la moto in acqua per periodi di
tempo prolungati, si accelera il normale pro-
cesso di deterioramento dell’idrogetto e dello
scafo. Gli organismi marini e la corrosione
sono alcune delle condizioni che possono ri-
durre la durata di molti componenti della
moto d’acqua.
HJU42771Lavaggio dei condotti dell’acqua di
raffreddamento
ATTENZIONE
HCJ01880
Non fare funzionare il motore a regime
superiore a 4000 giri/min a terra. Inoltre,
non fare funzionare il motore per più di
15 secondi senza mandata d’acqua, al-
trimenti il motore potrebbe surriscaldar-
si.
Eseguire il lavaggio dei condotti dell’ac-
qua di raffreddamento per prevenire gli
intasamenti provocati da sale, sabbia o
sporco.
(1) Mettere la moto d’acqua in posizione
orizzontale.
(2) Togliere le selle e lo scomparto portaog-
getti impermeabile amovibile. (Vedere a
pagina 55 per le procedure di rimozione
e installazione della sella e a pagina 62per le informazioni sullo scomparto por-
taoggetti impermeabile amovibile.)
(3) Aprire il gavone di poppa. (Vedere pagina
61 per le informazioni sul gavone di pop-
pa.)
(4) Collegare l’adattatore della manichetta
di lavaggio a un tubo flessibile.
(5) Svitare il tappo del raccordo della mani-
chetta di lavaggio e toglierlo. Inserire
l’adattatore della manichetta di lavaggio
nel raccordo della manichetta di lavaggio
premendolo e ruotandolo fino a quando
è saldamente collegato.
(6) Collegare il tubo flessibile a un rubinetto.
(7) Accertarsi che la zona circostante la
moto d’acqua sia libera, quindi avviare il
motore. Immediatamente dopo l’avvia-
1Adattatore della manichetta di lavaggio
1Raccordo della manichetta di lavaggio
2Tappo del raccordo della manichetta di la-
vaggio
3Adattatore della manichetta di lavaggio
1
3
2
UF3J72H0.book Page 97 Friday, May 8, 2015 10:31 AM

Assistenza e rimessaggio
98
mento del motore, aprire completamente
il rubinetto in modo che l’acqua fuoriesca
in modo continuativo dall’ugello direzio-
nale dell’idrogetto.
(8) Far funzionare il motore al minimo per
circa 3 minuti tenendo sotto osservazio-
ne le condizioni del motore. Se il motore
si spegne durante il lavaggio, chiudere
immediatamente il rubinetto dell’acqua e
ripetere la procedura dal punto 7.
ATTENZIONE: Non rifornire di acqua i
condotti dell’acqua di raffreddamento
quando il motore non è in funzione.
L’acqua potrebbe ritornare nel motore
attraverso la marmitta e provocare
gravi danni al motore.
[HCJ00123]
(9) Chiudere il rubinetto dell’acqua.
(10) Scaricare l’acqua residua dai condotti
dell’acqua di raffreddamento azionando
e rilasciando velocemente la leva dell’ac-
celeratore per 10 - 15 secondi.
(11) Spegnere il motore.
(12) Togliere l’adattatore della manichetta di
lavaggio, e poi installare saldamente il
tappo del raccordo della manichetta di
lavaggio stringendolo fino a quando si
arresta.
(13) Chiudere saldamente il gavone di poppa.
(14) Installare saldamente lo scomparto por-
taoggetti impermeabile amovibile e le
selle nelle loro posizioni originali.
HJU33736Pulizia della moto d’acqua
(1) Rimuovere le selle. (Vedere pagina 55
per le procedure di rimozione ed installa-
zione della sella.)
(2) Sciacquare il motore ed il vano motore
con una piccola quantità di acqua.
ATTENZIONE: Non utilizzare un getto
d’acqua ad alta pressione per risciac-
quare il motore o il vano motore, altri-
menti il motore potrebbe danneggiarsi
seriamente.
[HCJ00572]
(3) Scaricare l’acqua dal vano motore. (Ve-
dere pagina 69 per informazioni sullo
scarico dell’acqua di sentina.)
(4) Asciugare il motore e il vano motore con
un panno asciutto.
(5) Lavare con acqua dolce lo scafo, il ponte
e l’idrogetto.
(6) Asciugare lo scafo, il ponte e l’idrogetto
con un panno asciutto.
(7) Passare un prodotto protettivo per il vini-
le su tutti i componenti di vinile e di gom-
ma, come le selle e le guarnizioni del
vano motore.
(8) Per ridurre al minimo la corrosione,
spruzzare un prodotto antiruggine sulle
parti metalliche dello scafo, del ponte e
del motore.
(9) Lasciare asciugare completamente
all’aria il vano motore prima di installare
le selle.
(10) Installare saldamente le selle nelle loro
posizioni originali.
HJU33687Assistenza della batteria
Se la moto d’acqua non viene utilizzata per
più di un mese, rimuovere la batteria dalla
moto d’acqua, controllarla, e poi conservarla
in un luogo fresco e asciutto.
UF3J72H0.book Page 98 Friday, May 8, 2015 10:31 AM

Assistenza e rimessaggio
99
AVVERTENZA
HWJ00792
Il liquido della batteria è velenoso e peri-
coloso, in quanto provoca ustioni gravi,
ecc. Contiene acido solforico. Evitare il
contatto con la pelle, gli occhi o il vestia-
rio.
Antidoti
Contatto esterno: Sciacquare con acqua.
Ingestione: Bere grandi quantità d’acqua o
di latte. Seguite da latte di magnesia, uovo
sbattuto o olio vegetale. Fare intervenire
immediatamente un medico.
Occhi: Sciacquare con acqua per 15 minu-
ti e far intervenire immediatamente un me-
dico.
Le batterie generano gas esplosivi. Tenere
lontane scintille, fiamme, sigarette ecc. Se
si utilizza o si carica la batteria in ambienti
chiusi, accertarsi che siano ben ventilati.
Portare sempre occhiali protettivi quando
si lavora nelle vicinanze di batterie.
Tenere fuori dalla portata dei bambini.
Per togliere la batteria:
(1) Scollegare il cavo negativo (–) della bat-
teria.
(2) Scollegare il cavo positivo (+) della batte-
ria.
(3) Scollegare il tubo di sfiato.(4) Sganciare le cinghie di fissaggio della
batteria, quindi rimuovere la batteria dal-
la moto d’acqua.
Controllo della batteria
Accertarsi che il vano della batteria non sia
danneggiato.
Accertarsi che i morsetti della batteria non
siano corrosi o danneggiati.
Accertarsi che il tubo di sfiato non sia
ostruito o danneggiato.
Controllo del livello del liquido
Accertarsi che il livello del liquido si trovi tra il
riferimento di livello massimo e quello di livel-
lo minimo.
Se il livello del liquido è basso, aggiungere
acqua distillata fino al raggiungimento del li-
vello prescritto. ATTENZIONE: Usare sol-
tanto acqua distillata per riempire la
1Morsetto negativo (–) della batteria: cavo
nero
2Cinghia di fissaggio batteria
3Morsetto positivo (+) della batteria: cavo
rosso
4Tu b o d i s f i a t o
143 2
UF3J72H0.book Page 99 Friday, May 8, 2015 10:31 AM

Assistenza e rimessaggio
100
batteria, altrimenti la durata della batteria
potrebbe accorciarsi.
[HCJ00242]
Se è stata aggiunta acqua distillata, control-
lare la tensione della batteria.
Si consiglia di far controllare la tensione della
batteria e di far caricare la batteria da un con-
cessionario Yamaha. Se si carica la batteria
da soli, ricordarsi di leggere e di rispettare le
istruzioni fornite insieme al tester per batterie
ed al caricabatteria usati. ATTENZIONE:
Non tentare di caricare la batteria in fretta.
Questo potrebbe ridurre la durata della
batteria.
[HCJ00252]
Controllo delle cinghie di fissaggio della
batteria
Accertarsi che le cinghie di fissaggio della
batteria non siano danneggiate.Per conservare la batteria:
(1) Pulire il vano della batteria utilizzando
acqua dolce.
(2) Se i morsetti della batteria sono sporchi
o corrosi, pulirli con una spazzola metal-
lica.
(3) Applicare Grasso Yamaha Marine o
Grasso Yamaha A ai morsetti della batte-
ria.
(4) Conservare la batteria in luogo fresco e
asciutto. ATTENZIONE: La batteria, se
immagazzinata scarica, potrebbe
danneggiarsi irrimediabilmente. Con-
trollare periodicamente la batteria.
[HCJ00103]
Per installare la batteria:
(1) Posizionare la batteria nel suo vano e ag-
ganciare le cinghie di fissaggio della bat-
teria ai supporti.
(2) Collegare il cavo positivo (+) della batte-
ria (rosso) al morsetto positivo (+) della
batteria. ATTENZIONE: L’inversione
dei cavi della batteria danneggerebbe
i componenti elettrici.
[HCJ00262]
1Riferimento di livello massimo
2Riferimento di livello minimo
1Cinghia di fissaggio batteria
1Morsetto batteria
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF3J72H0.book Page 100 Friday, May 8, 2015 10:31 AM

Assistenza e rimessaggio
101
(3) Collegare il cavo negativo (–) della batte-
ria (nero) al morsetto negativo (–) della
batteria.
(4) Collegare il tubo di sfiato della batteria.
AVVERTENZA! Potrebbero verificarsi
incendi o esplosioni se il tubo di sfiato
è danneggiato, ostruito o non connes-
so correttamente.
[HWJ00452]
(5) Accertarsi che la batteria sia fissata sal-
damente in posizione.
HJU33493
Rimessaggio a lungo termine
AVVERTENZA
HWJ00331
Durante il rimessaggio, posizionare sem-
pre la moto d’acqua dritta in posizione
orizzontale, altrimenti il carburante po-
trebbe fuoriuscire entrando nel motore o
nel vano motore, causando pericolo di in-
cendio.
Il rimessaggio per lunghi periodi di tempo,
come ad esempio quello invernale, richiede
interventi preventivi di manutenzione come
garanzia contro il deterioramento. Prima del
rimessaggio, si consiglia di fare revisionare la
moto d’acqua da un concessionario Yamaha.
In ogni caso, il proprietario può eseguire facil-
mente gli interventi elencati qui di seguito.
HJU40763Pulizia
(1) Eseguire il lavaggio dei condotti dell’ac-
qua di raffreddamento. (Vedere pagina
97 per informazioni sul lavaggio dei con-
dotti dell’acqua di raffreddamento.)
NOTA:
Se si intende rimessare la moto d’acqua per
periodi di tempo prolungati, come ad esem-
pio il rimessaggio invernale, riempire il serba-
toio carburante di benzina nuova e versare
nel serbatoio carburante uno stabilizzatore e
condizionatore carburante in conformità alle
istruzioni del produttore prima di avviare il
motore.
(2) Pulire la moto d’acqua. (Vedere pagina
98 per informazioni sulla pulizia della
moto d’acqua.)
Passare sullo scafo una cera non abrasi-
va.
HJU43301Lubrificazione
Utilizzare un ingrassatore adatto per grasso
marino e spruzzare un inibitore della ruggine
UF3J72H0.book Page 101 Friday, May 8, 2015 10:31 AM

Assistenza e rimessaggio
102
tra i cavi interno ed esterno per lubrificare i
cavi ed espellere qualsiasi traccia di sporco
ed umidità.
Per consentire l’agevole scorrimento o rota-
zione dei componenti mobili, lubrificarli con
grasso resistente all’acqua.

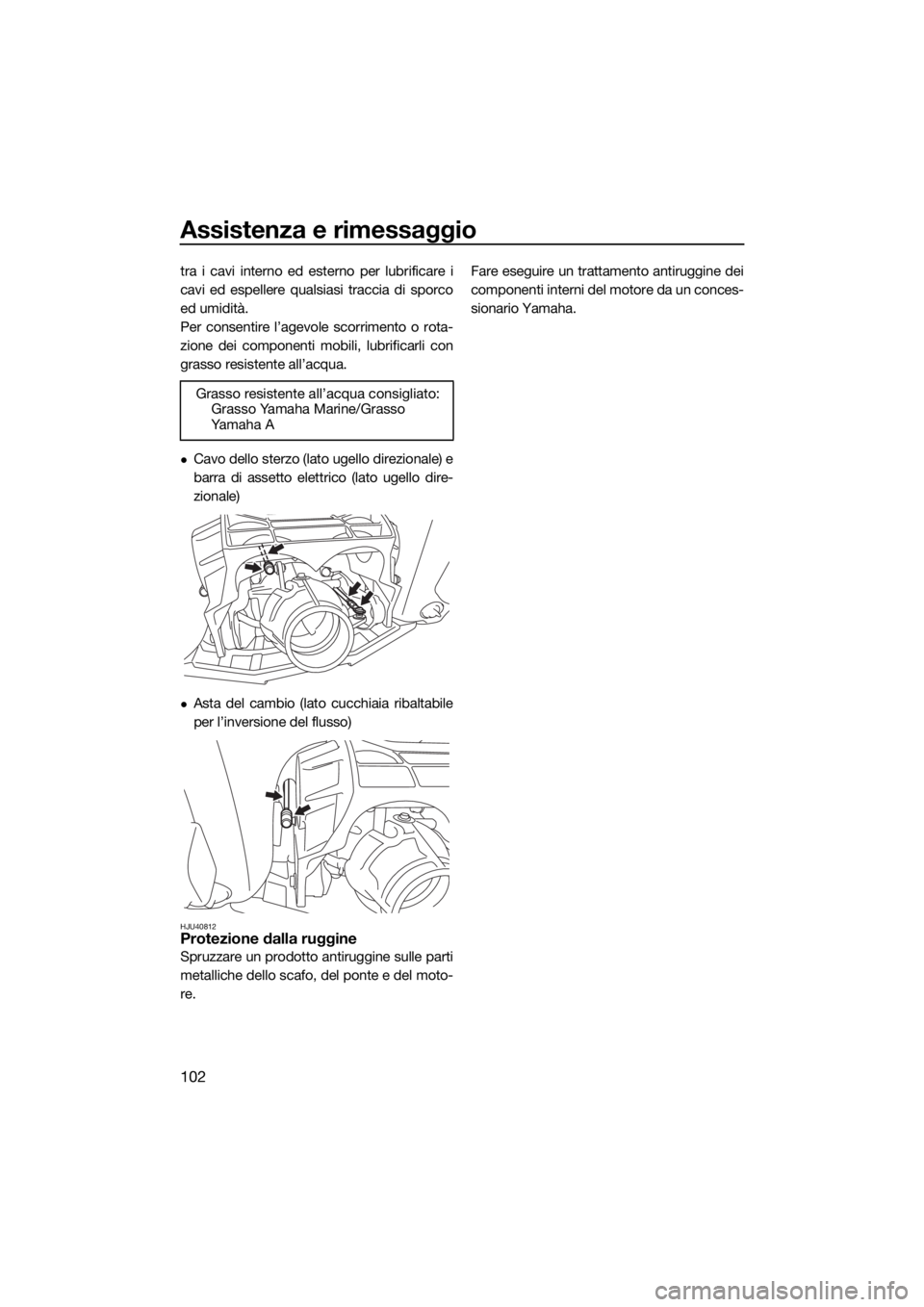

Cavo dello sterzo (lato ugello direzionale) e
barra di assetto elettrico (lato ugello dire-
zionale)
Asta del cambio (lato cucchiaia ribaltabile
per l’inversione del flusso)
HJU40812Protezione dalla ruggine
Spruzzare un prodotto antiruggine sulle parti
metalliche dello scafo, del ponte e del moto-
re.Fare eseguire un trattamento antiruggine dei
componenti interni del motore da un conces-
sionario Yamaha.
Grasso resistente all’acqua consigliato:
Grasso Yamaha Marine/Grasso
Ya m a h a A
UF3J72H0.book Page 102 Friday, May 8, 2015 10:31 AM

Manutenzione
103
HJU33769
Manutenzione
I controlli e le lubrificazioni periodiche man-
terranno la vostra moto d’acqua nelle condi-
zioni più sicure ed efficienti possibili.
Accertarsi quindi di eseguire la manutenzione
periodica. La sicurezza è un obbligo per il
proprietario della moto d’acqua. Si deve ese-
guire una manutenzione corretta per mante-
nere le emissioni dello scarico ed i livelli di
rumorosità entro i limiti di legge. I punti più
importanti di ispezione e ingrassaggio della
moto d’acqua sono illustrati nelle pagine che
seguono.
Rivolgersi ad un concessionario Yamaha per
parti di ricambio originali Yamaha ed acces-
sori opzionali progettati per la vostra moto
d’acqua.
Ricordarsi che la garanzia limitata non copre
i guasti derivati dall’installazione di parti o ac-
cessori non equivalenti alle parti originali
Yamaha dal punto di vista qualitativo.
La manutenzione, sostituzione o ripara-
zione dei dispositivi e del sistema di con-
trollo delle emissioni possono venire
eseguite da qualsiasi officina o meccanico
esperti di motori marini con accensione a
scintilla. Tuttavia, le riparazioni in garanzia
devono venire eseguite da un rivenditore
autorizzato Yamaha marine.
AVVERTENZA
HWJ00312
Ricordarsi di spegnere il motore quando si
esegue la manutenzione, salvo istruzioni
contrarie. Se non si ha dimestichezza
nell’effettuare operazioni di manutenzione
del mezzo, rivolgersi a un concessionario
Yamaha o a un altro meccanico qualifica-
to.

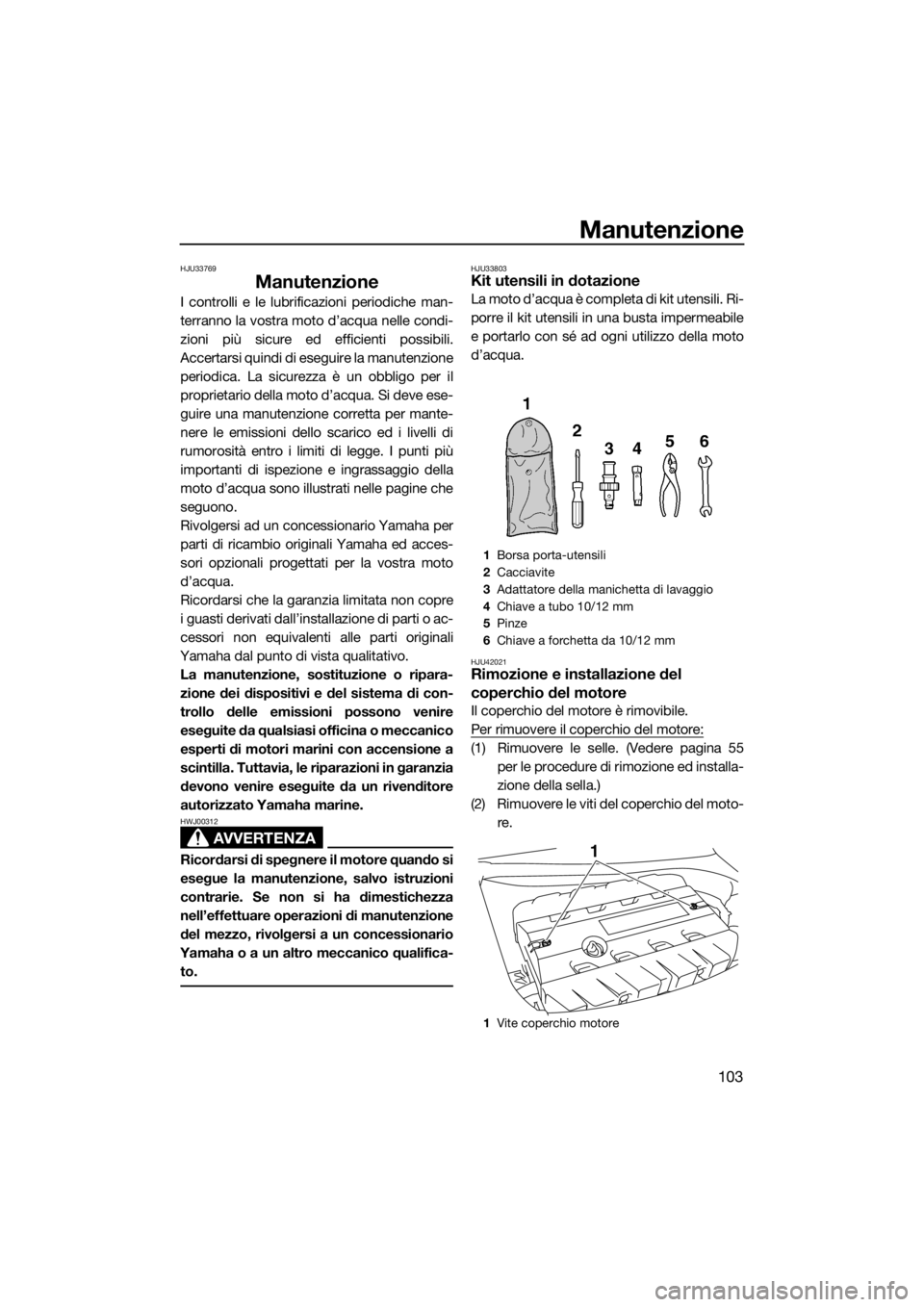

HJU33803Kit utensili in dotazione
La moto d’acqua è completa di kit utensili. Ri-
porre il kit utensili in una busta impermeabile
e portarlo con sé ad ogni utilizzo della moto
d’acqua.
HJU42021Rimozione e installazione del
coperchio del motore
Il coperchio del motore è rimovibile.
Per rimuovere il coperchio del motore:
(1) Rimuovere le selle. (Vedere pagina 55
per le procedure di rimozione ed installa-
zione della sella.)
(2) Rimuovere le viti del coperchio del moto-
re.
1Borsa porta-utensili
2Cacciavite
3Adattatore della manichetta di lavaggio
4Chiave a tubo 10/12 mm
5Pinze
6Chiave a forchetta da 10/12 mm
1Vite coperchio motore
1
UF3J72H0.book Page 103 Friday, May 8, 2015 10:31 AM

Manutenzione
104
(3) Sollevare il coperchio del motore e ri-
muoverlo.
Per installare il coperchio del motore:
(1) Posizionare il coperchio del motore nella
posizione originale, quindi premere verso
il basso.
(2) Installare le viti del coperchio del motore,
quindi serrarle alla coppia specificata.
(3) Installare saldamente le selle nelle loro
posizioni originali.
1Coperchio motore
Coppia di serraggio:
Vite coperchio motore:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF3J72H0.book Page 104 Friday, May 8, 2015 10:31 AM
