2016 TOYOTA YARIS Omistajan Käsikirja (in Finnish)

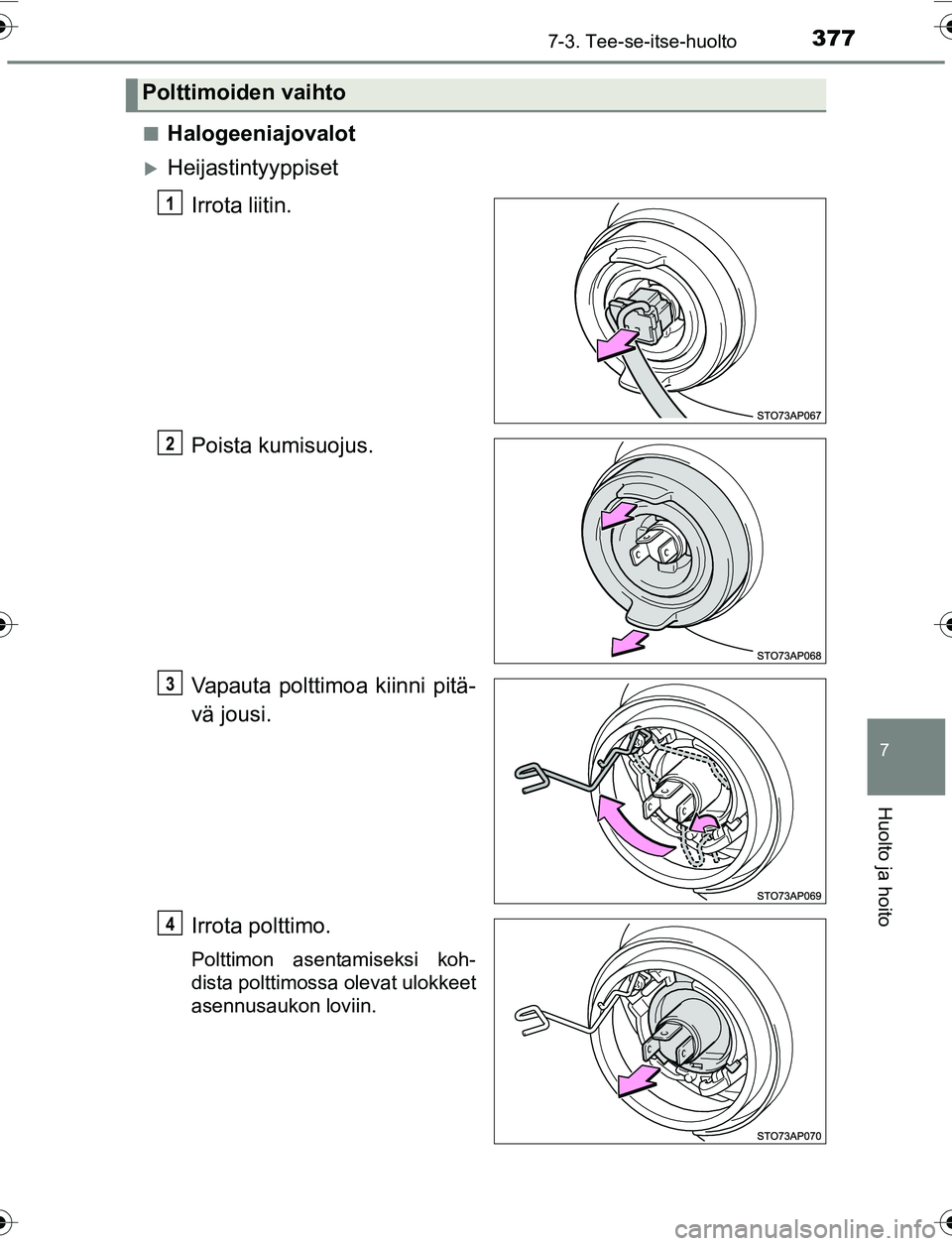

3777-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G04FIn
Halogeeniajovalot
Heijastintyyppiset
Irrota liitin.
Poista kumisuojus.
Vapauta polttimoa kiinni pitä-
vä jousi.
Irrota polttimo.
Polttimon asentamiseksi koh-
dista polttimossa olevat ulokkeet
asennusaukon loviin.
Polttimoiden vaihto
1
2
3
4
OM52G04FI.book Page 377 We dnesday, March 30, 2016 11:52 AM

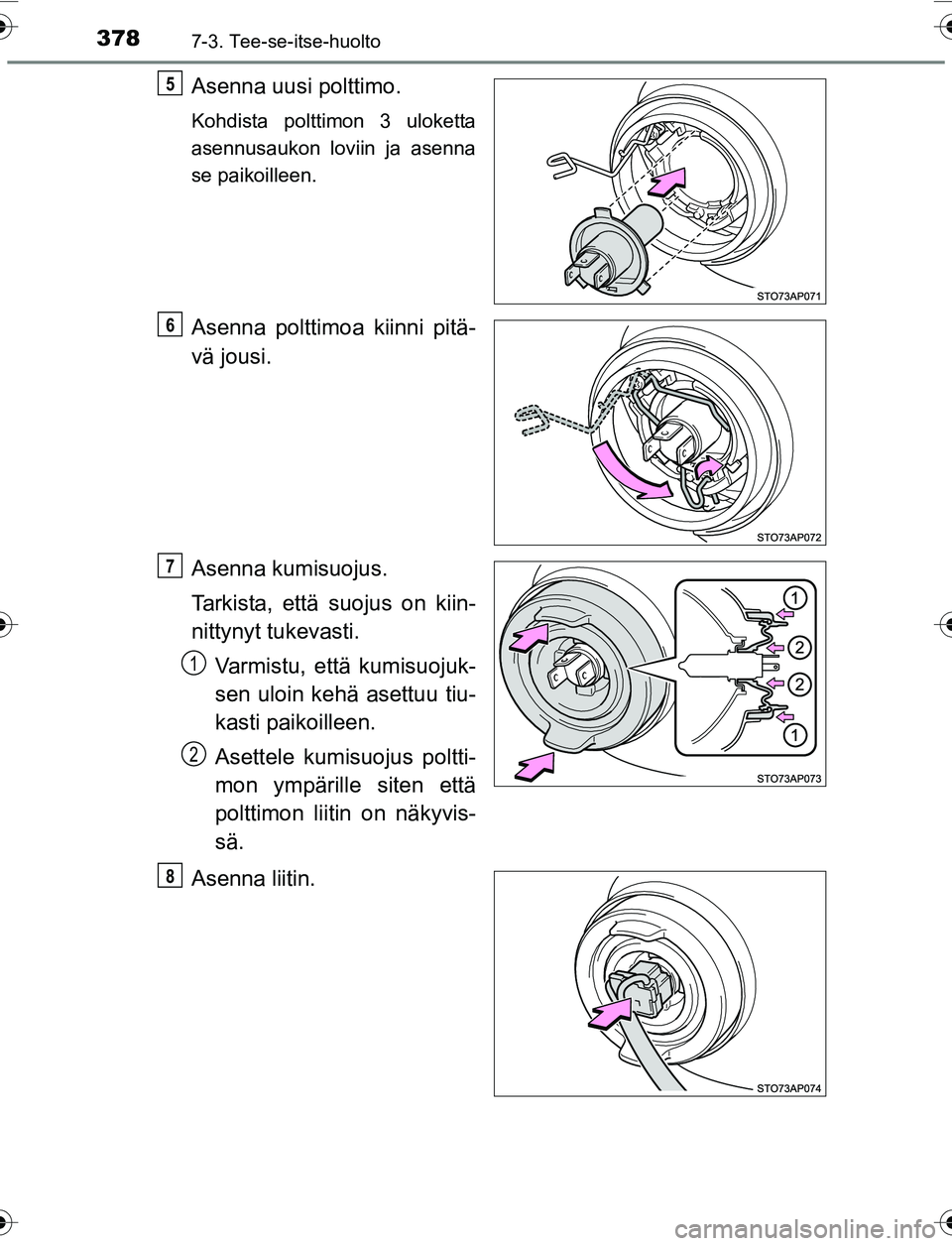

3787-3. Tee-se-itse-huolto
OM52G04FI
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Asenna polttimoa kiinni pitä-
vä jousi.
Asenna kumisuojus.
Tarkista, että suojus on kiin-
nittynyt tukevasti.Varmistu, että kumisuojuk-
sen uloin kehä asettuu tiu-
kasti paikoilleen.
Asettele kumisuojus poltti-
mon ympärille siten että
polttimon liitin on näkyvis-
sä.
Asenna liitin.
5
6
7
1
2
8
OM52G04FI.book Page 378 We dnesday, March 30, 2016 11:52 AM

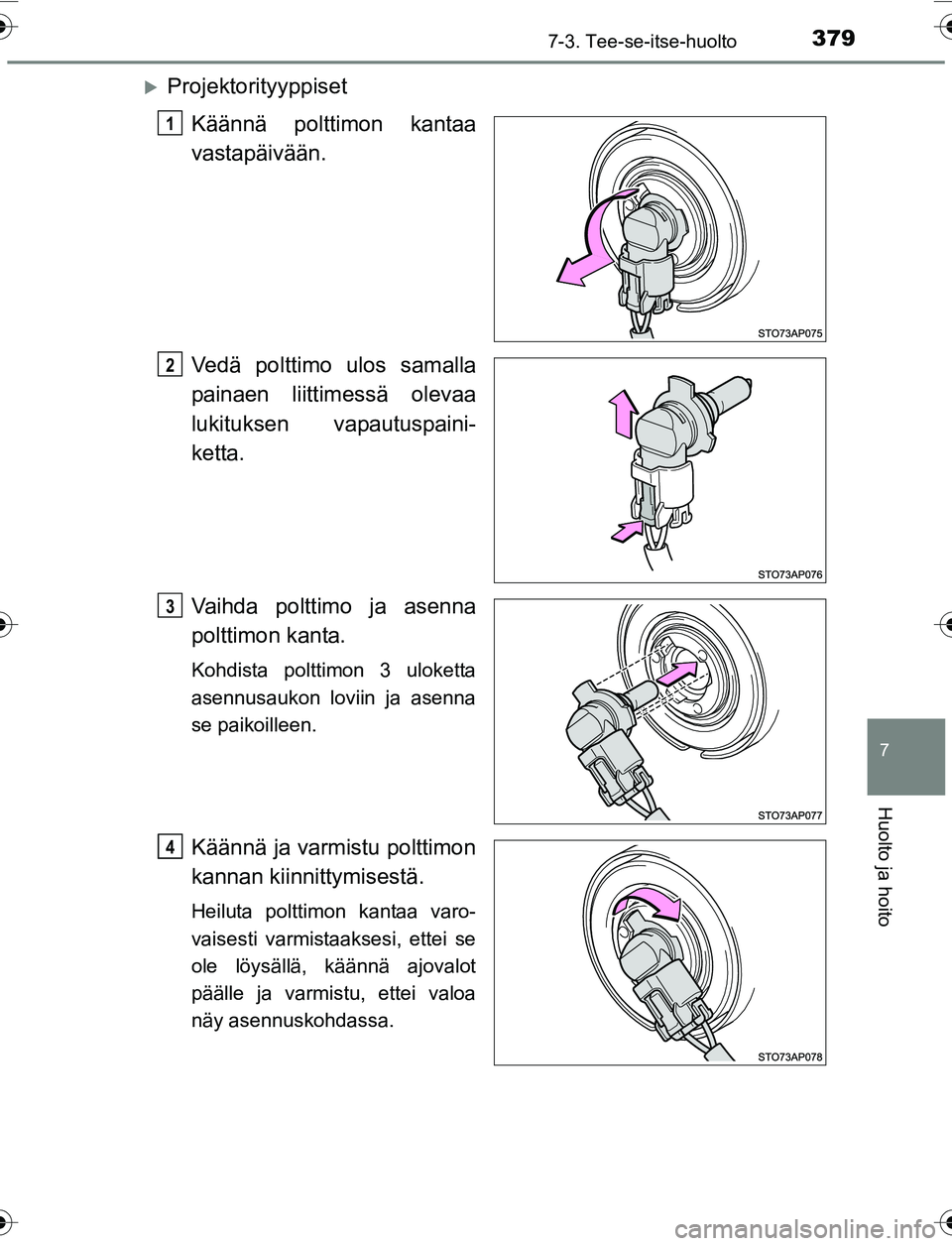

3797-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G04FI
ProjektorityyppisetKäännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa
lukituksen vapautuspaini-
ketta.
Vaihda polttimo ja asenna
polttimon kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
1
2
3
14
OM52G04FI.book Page 379 We dnesday, March 30, 2016 11:52 AM

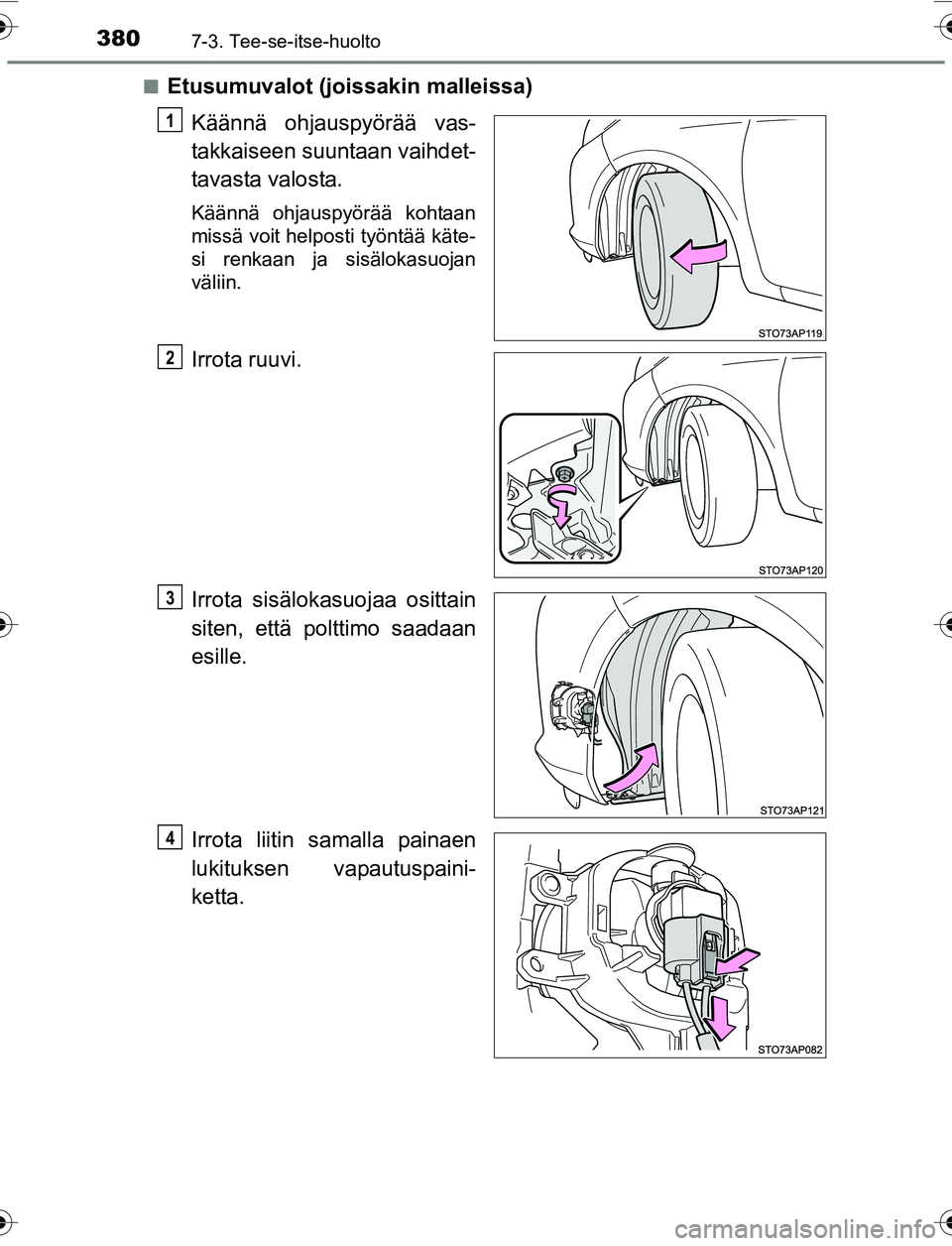

3807-3. Tee-se-itse-huolto
OM52G04FIn
Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä ohjauspyörää kohtaan
missä voit helposti työntää käte-
si renkaan ja sisälokasuojan
väliin.
Irrota ruuvi.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
1
2
3
4
OM52G04FI.book Page 380 We dnesday, March 30, 2016 11:52 AM

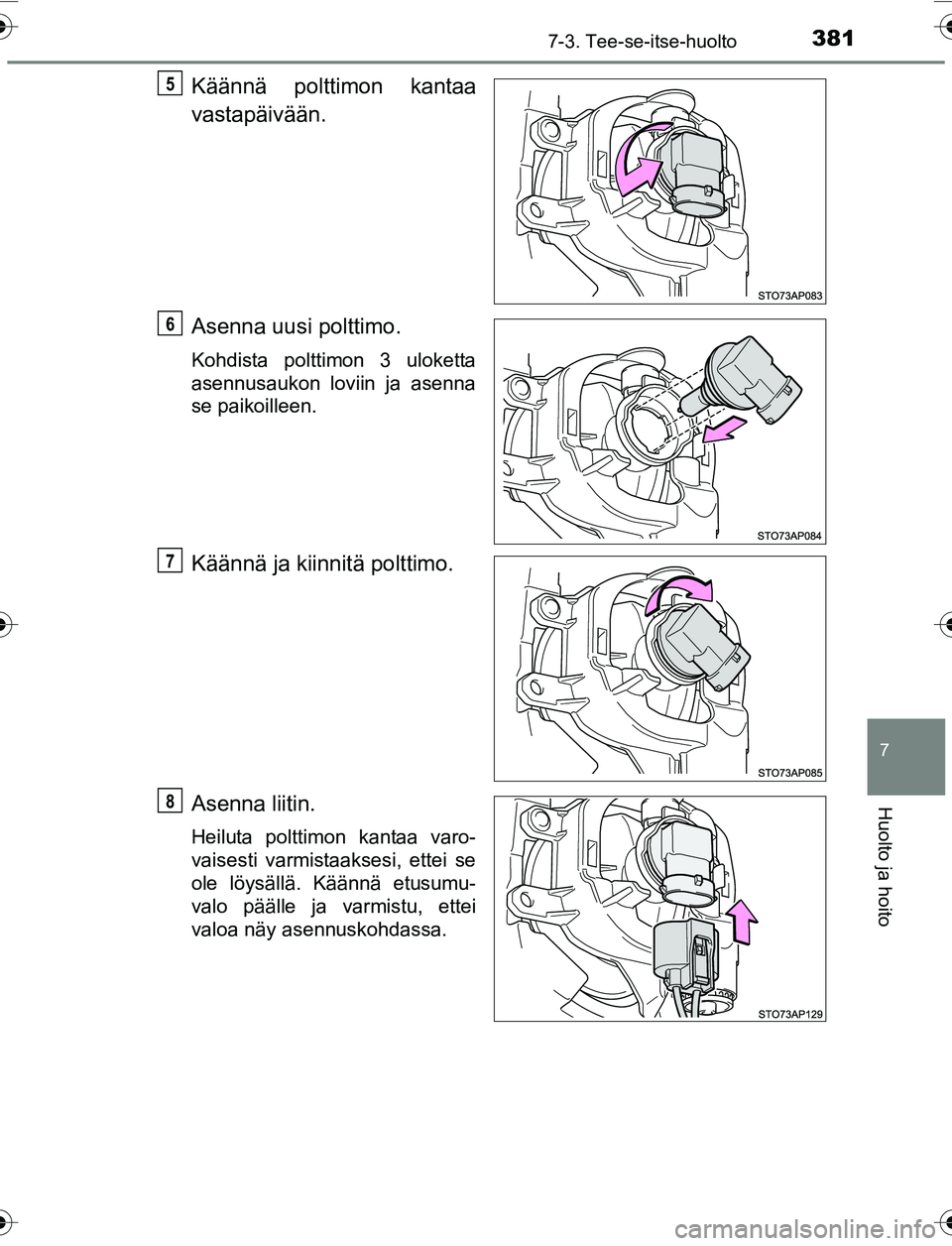

3817-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G04FI
Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja kiinnitä polttimo.
Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
5
6
7
8
OM52G04FI.book Page 381 Wednesday, March 30, 2016 11:52 AM

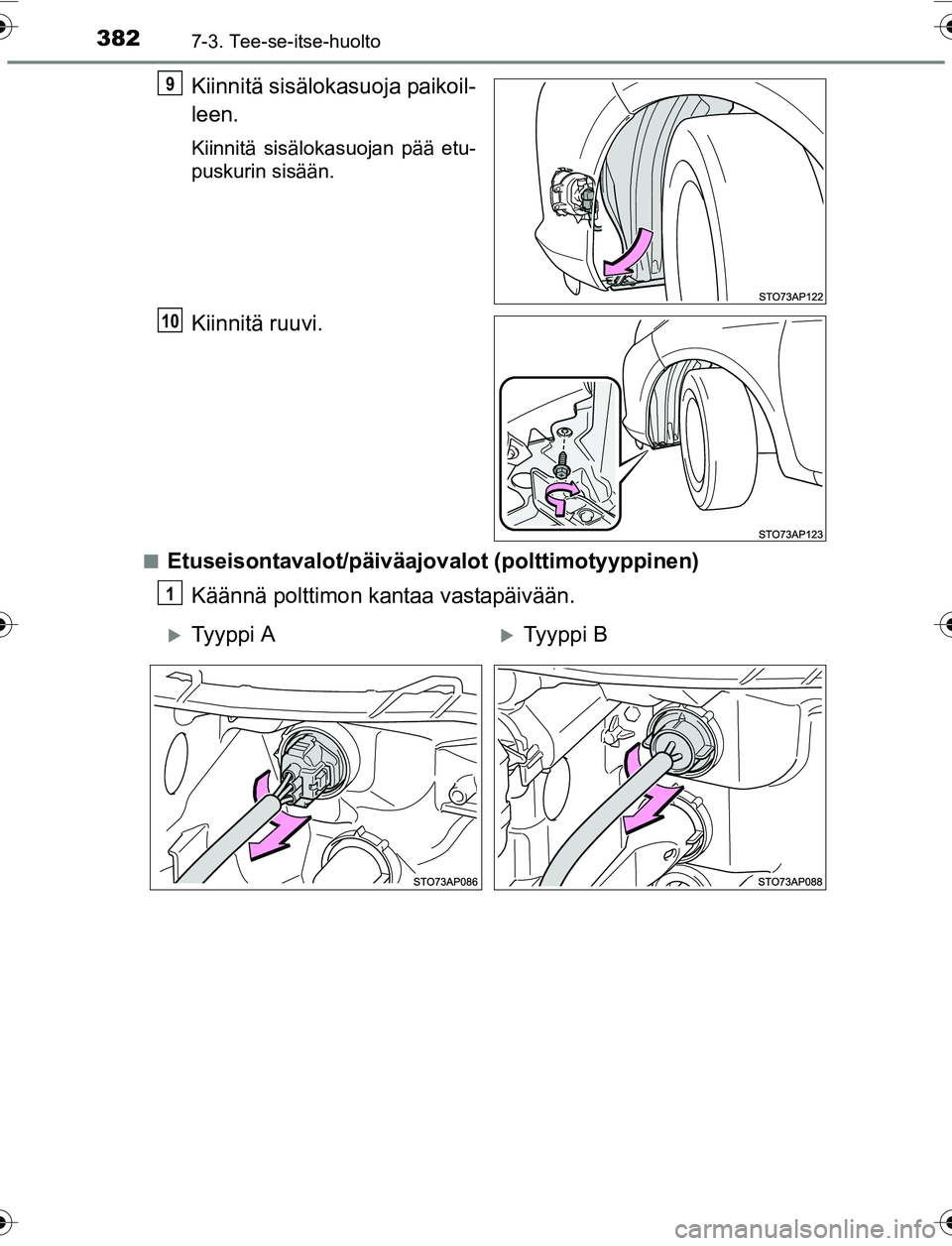

3827-3. Tee-se-itse-huolto
OM52G04FI
Kiinnitä sisälokasuoja paikoil-
leen.
Kiinnitä sisälokasuojan pää etu-
puskurin sisään.
Kiinnitä ruuvi.
nEtuseisontavalot/päiväajovalot (polttimotyyppinen)Käännä polttimon kantaa vastapäivään.
9
10
1
Ty y p p i ATy y p p i B
OM52G04FI.book Page 382 We dnesday, March 30, 2016 11:52 AM

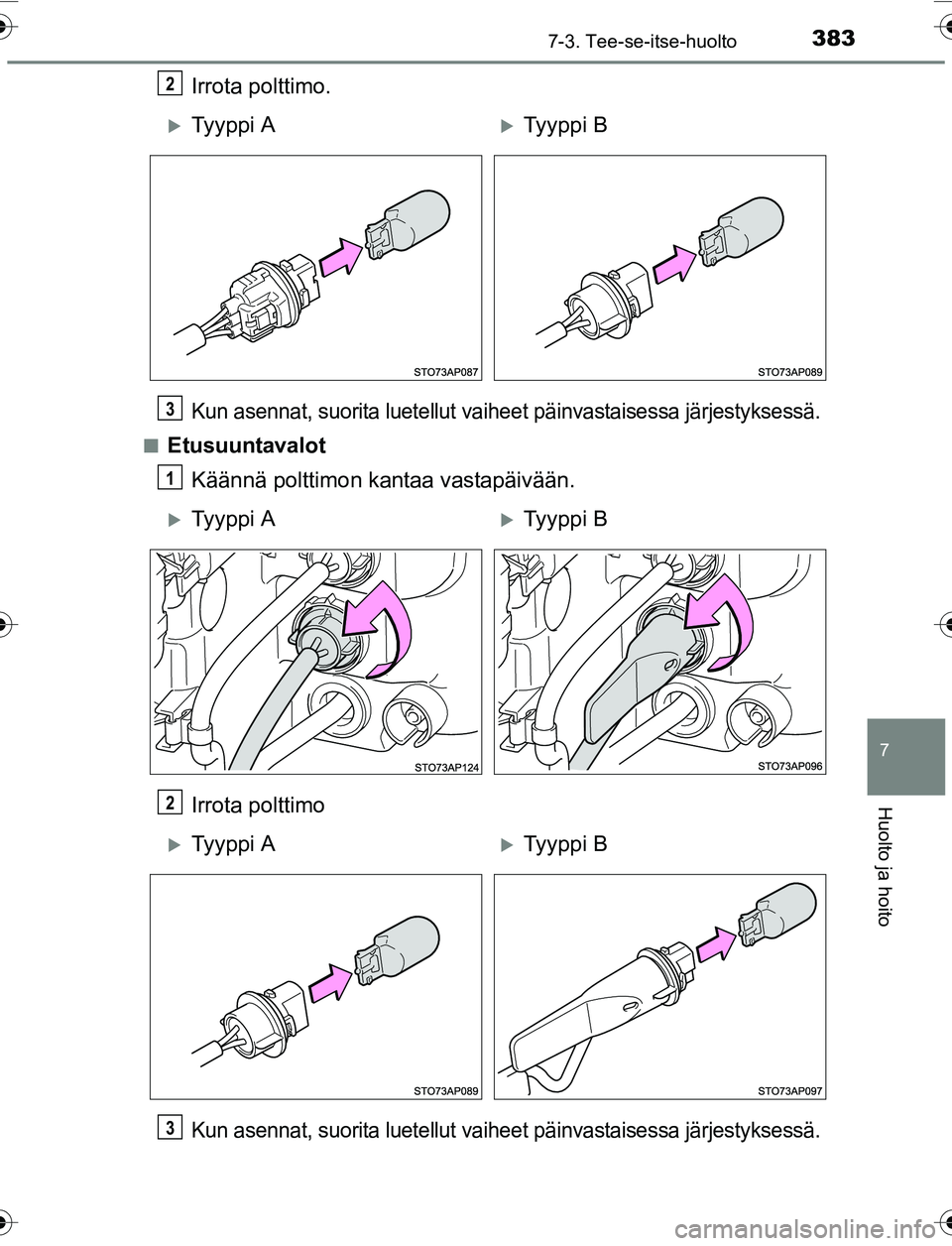

3837-3. Tee-se-itse-huolto
7
Huolto ja hoito
OM52G04FI
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
nEtusuuntavalot
Käännä polttimon kantaa vastapäivään.
Irrota polttimo
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
2
Ty y p p i ATy y p p i B
3
1
Ty y p p i ATy y p p i B
2
Ty y p p i ATy y p p i B
3
OM52G04FI.book Page 383 Wednesday, March 30, 2016 11:52 AM

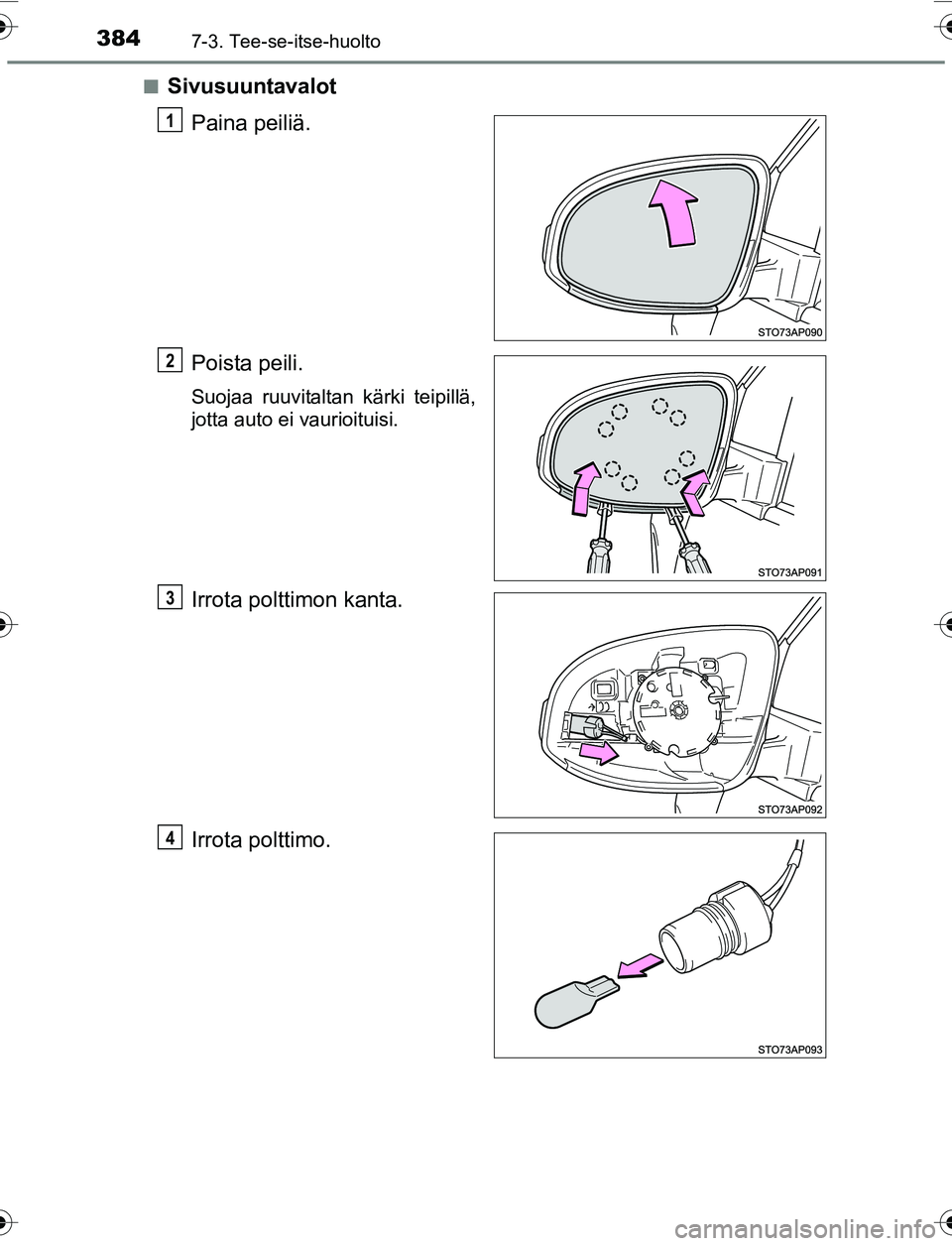

3847-3. Tee-se-itse-huolto
OM52G04FIn
Sivusuuntavalot
Paina peiliä.
Poista peili.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimon kanta.
Irrota polttimo.
1
2
3
4
OM52G04FI.book Page 384 We dnesday, March 30, 2016 11:52 AM
