2016 TOYOTA VERSO airbag

181 1-7. Bezpečnostní informace
1
Před jízdou
VERSO_EE_OM64590CZ
Deaktivace airbagu spolujezdce vpředu
Vozidla bez systému bezklíčové-
ho nastupování a startování: Za-
suňte klíč do zámku a otočte jím
do polohy "OFF" (VYPNUTO).
Indikátor "OFF" se rozsvítí (pouze
tehdy, když je spínač motoru
v poloze "ON").
Vozidla se systémem bezklíčo-
vého nastupování a startování:
Zasuňte mechanický klíč do
zámku a otočte jím do polohy
"OFF" (VYPNUTO).
Indikátor "OFF" se rozsvítí (pouze
tehdy, když je spínač "ENGINE
START STOP" v režimu ZAPA-
LOVÁNÍ ZAPNUTO).
■Informace o indikátoru "PASSENGER AIRBAG"
Pokud se vyskytne se některý z následujících problémů, je možné, že má
systém poruchu. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
●Nerozsvítí se "ON" (ZAPNUTO) ani "OFF" (VYPNUTO).
●Indikátor se nezmění, když je spínač manuálního zapnutí/vypnutí airbagů
přepnut do polohy "ON" nebo "OFF".

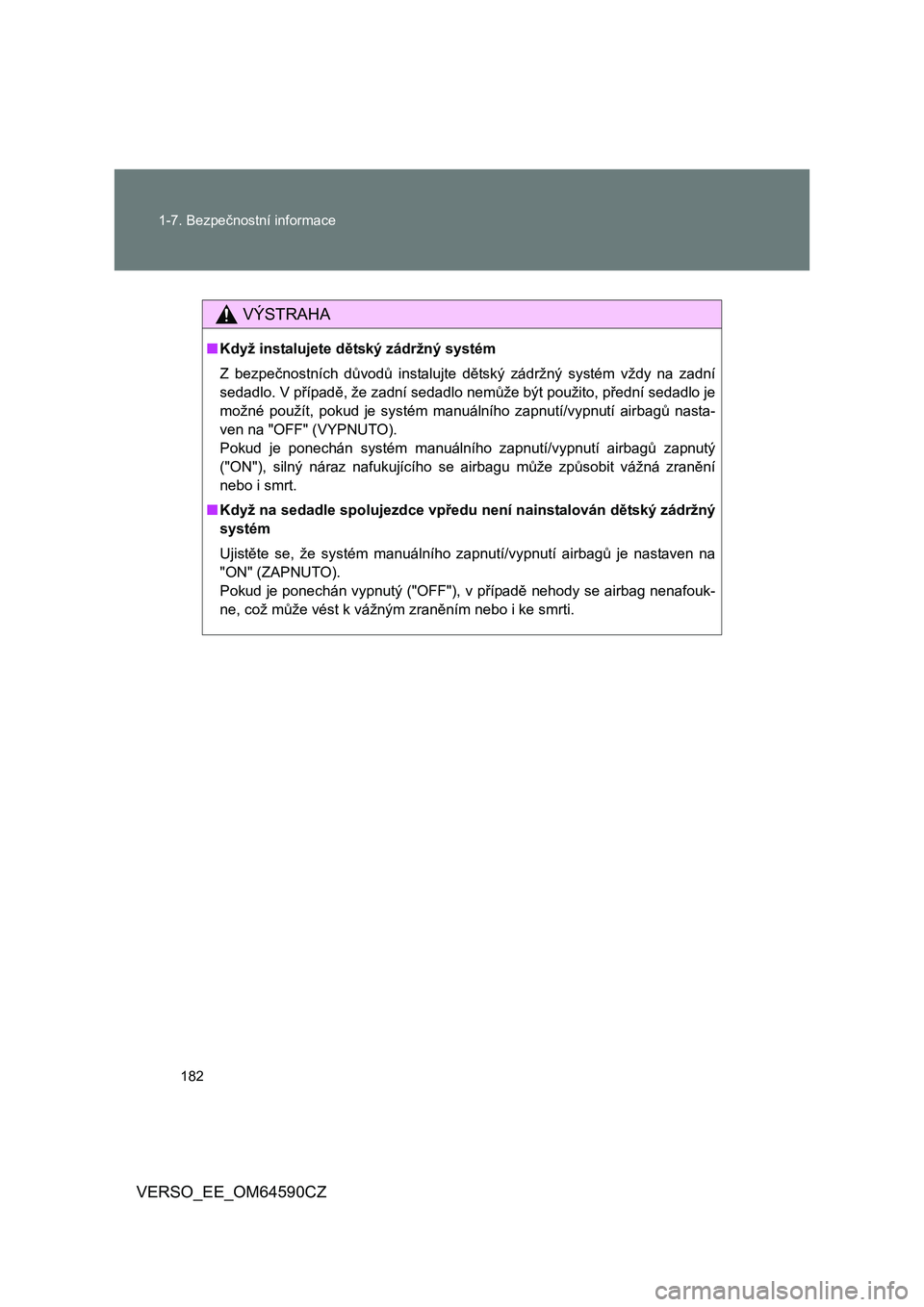

182 1-7. Bezpečnostní informace
VERSO_EE_OM64590CZ
VÝSTRAHA
■Když instalujete dětský zádržný systém
Z bezpečnostních důvodů instalujte dětský zádržný systém vždy na zadní
sedadlo. V případě, že zadní sedadlo nemůže být použito, přední sedadlo je
možné použít, pokud je systém manuálního zapnutí/vypnutí airbagů nasta-
ven na "OFF" (VYPNUTO).
Pokud je ponechán systém manuálního zapnutí/vypnutí airbagů zapnutý
("ON"), silný náraz nafukujícího se airbagu může způsobit vážná zranění
nebo i smrt.
■Když na sedadle spolujezdce vpředu není nainstalován dětský zádržný
systém
Ujistěte se, že systém manuálního zapnutí/vypnutí airbagů je nastaven na
"ON" (ZAPNUTO).
Pokud je ponechán vypnutý ("OFF"), v případě nehody se airbag nenafouk-
ne, což může vést k vážným zraněním nebo i ke smrti.

230 2-2. Přístrojová deska
VERSO_EE_OM64590CZ
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy
"ON" (vozidla bez systému bezklíčového nastupování a startování)
nebo je spínač "ENGINE START STOP" přepnut do režimu ZAPALO-
VÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastupování
a startování) aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách. Sys-
tém může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo
pokud kontrolky nezhasnou. Nechte vozidlo zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala, že je systém v činnosti.
*3: Vozidla s Multidrive
*4: Tento indikátor se zbarví modře, když je teplota chladicí kapaliny moto-
ru nízká.
*5: Vozidla s manuální převodovkou
*6: Kontrolka se rozsvítí, když je systém vypnutý.
Indikátor zařazené polohy
(S. 208)
(je-li ve výbavě)
Indikátor řazení
(S. 215)Indikátor parkovacího asistenta
(S. 296)
Indikátor "SPORT"
(S. 209)
Indikátor zabezpečení
(S. 124, 137)Indikátor "PASSENGER AIRBAG"
(S. 179)
*3
*1, 5
*3*1

231 2-2. Přístrojová deska
2
Během jízdy
VERSO_EE_OM64590CZ
VÝSTRAHA
■Když se nerozsvítí výstražná kontrolka bezpečnostního systému
Pokud by se kontrolka bezpečnostního systému, jako je výstražná kontrolka
ABS a SRS airbagů, nerozsvítila při nastartování motoru, znamenalo by to,
že tyto systémy nejsou schopny vás ochránit při nehodě, což může mít za
následek smrt nebo vážná zranění. Pokud k tomu dojde, nechte vozidlo
ihned zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
■Výstražné kontrolky
Výstražné kontrolky informují řidiče o poruchách v kterémkoliv
ze systémů vozidla. (S. 536)
*1: Tyto kontrolky se rozsvítí, když je spínač motoru otočen do polohy
"ON" (vozidla bez systému bezklíčového nastupování a startování)
nebo je spínač "ENGINE START STOP" přepnut do režimu ZAPALO-
VÁNÍ ZAPNUTO (vozidla se systémem bezklíčového nastupování
a startování) aby signalizovaly, že je prováděna kontrola systému.
Zhasnou po nastartování motoru, nebo po několika sekundách. Sys-
tém může mít poruchu, pokud se některá kontrolka nerozsvítí, nebo
pokud kontrolky nezhasnou. Nechte vozidlo zkontrolovat kterýmkoliv
autorizovaným prodejcem nebo servisem Toyota, nebo jiným řádně
kvalifikovaným a vybaveným odborníkem.
*2: Kontrolka bliká, aby signalizovala poruchu.
*3: Kontrolka se rozsvítí, aby signalizovala poruchu.
(Červená)(je-li ve
výbavě)
(je-li ve
výbavě)(je-li ve
výbavě)(je-li ve
výbavě)(je-li ve
výbavě)
(5místné modely)(7místné modely)
*1*1*1*1*1*1*1*1, 2
*2*1, 2*1, 3*1*1*1

431 4-1. Údržba a péče
4
Údržba a péče
VERSO_EE_OM64590CZ
■Péče o kožené povrchy
Toyota doporučuje čistění interiéru vozidla přinejmenším dvakrát ročně, aby
se zachovala kvalita interiéru vozidla.
■Šamponování koberců
Na trhu jsou dostupné různé druhy pěnových čističů. Pro nanesení pěny po-
užijte houbu nebo kartáč. Pěnu roztírejte v překrývajících se kruzích. Nepou-
žívejte vodu. Nejlepších výsledků dosáhnete, když budete udržovat koberec
co nejvíce suchý.
■Bezpečnostní pásy
Čistěte je jemným mýdlem a vlažnou vodou pomocí hadříku nebo houbičky.
Pravidelně kontrolujte také nadměrné opotřebení, roztřepení nebo natržení
bezpečnostních pásů.
VÝSTRAHA
■Voda ve vozidle
●Nestříkejte nebo nerozlijte tekutinu ve vozidle. To by mohlo způsobit poru-
chu elektrických součástí, atd. nebo požár.
●Nenamáčejte žádnou ze součástí SRS nebo kabeláž v interiéru vozidla.
(S. 149)
Elektrická porucha může způsobit nafouknutí airbagů nebo jejich poruchu,
což může mít za následek smrt nebo vážná zranění.
■Čistění interiéru (zvláště přístrojového panelu)
Nepoužívejte lešticí vosk nebo lešticí čisticí prostředky. Přístrojový panel by
se mohl odrážet v čelním skle, bránit výhledu řidiče, a to by mohlo vést tak
k nehodě s následky smrti nebo vážného zranění.

496 4-3. Údržba svépomocí
VERSO_EE_OM64590CZ
8MIR HTR 10 AOdmlžování vnějších zpětných zrcá-
tek
9 RR FOG 7,5 A Zadní mlhové světlo
10 IGN 7,5 ASystém zámku volantu, systém SRS
airbagů, systém vícebodového vstři-
kování paliva/systém sekvenčního
vícebodového vstřikování paliva, sys-
tém startování, gateway ECU
11 M E T E R 7 , 5 APřístroje a ukazatelé, systém Stop &
Start
*1
12 SEAT HTR 15 A Vyhřívání sedadel
13 HTR-IG 10 A Systém klimatizace, přídavné topení
14 WIPER 25 AStěrače čelního skla, stěrače čelního
skla se senzorem deště
15 RR WIPER 15 A Stěrač zadního okna
16 WASHER 15 AOstřikovač čelního skla, ostřikovač
zadního okna
17 ECU-IG NO.1 10 AHlavní řídící jednotka ECU
*2, elekt-
rický(é) ventilátor(y) chlazení, systém
zámku řazení, protiblokovací brzdový
systém, senzor řízení, senzor stáči-
vosti, VSC+, ostřikovače světlometů,
spínač SEQUENTIAL, systém auto-
matického nastavení sklonu světlo-
metů, elektrický posilovač řízení,
výstražný systém tlaku pneumatik
18 ECU-IG NO.2 10 ACouvací světlo, systém dobíjení
*2,
varovná světla, odmlžování zadního
okna, indikátor "PASSENGER AIR-
BAG", systém klimatizace, indikátor
parkovacího asistenta, spínač parko-
vacího asistenta, pomocný akumulá-
tor
PojistkaAmpérObvod

5
535
5-1. Základní informace
Když nastanou potíže
VERSO_EE_OM64590CZ
Systém uzavření palivového čerpadla
(benzínový motor)
Abyste mohli po aktivaci systému opět nastartovat motor, postupujte ná-
sledovně.
Vozidla bez systému bezklíčového nastupování a startování:
Otočte spínač motoru do polohy "ACC" nebo "LOCK".
Vozidla se systémem bezklíčového nastupování a startování:
Přepněte spínač "ENGINE START STOP" do režimu PŘÍSLU-
ŠENSTVÍ nebo ho vypněte.
Znovu nastartujte motor.
UPOZORNĚNÍ
■Před nastartováním motoru
Zkontrolujte podklad pod vozidlem.
Pokud zjistíte únik paliva na zem, pak došlo k poškození palivového systé-
mu a je potřeba ho opravit. V tom případě motor znovu nestartujte.
Systém uzavření palivového čerpadla zastaví dodávání paliva do mo-
toru, aby minimalizoval riziko úniku paliva, pokud se při nehodě za-
staví motor nebo se nafoukne airbag.
KROK1
KROK2

5
537 5-2. Postupy v případě nouze
Když nastanou potíže
VERSO_EE_OM64590CZ
Nechte vozidlo ihned zkontrolovat.
Chybné vyšetření příčiny následujících varování může vést k nespráv-
né činnosti systému a může tak dojít k nehodě. Nechte vozidlo ihned
zkontrolovat kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
Výstražná
kontrolkaVýstražná kontrolka/Podrobnosti
Indikátor poruchy
Signalizuje poruchu v:
• Systému řízení emisí;
• Elektronickém systému řízení motoru;
• Elektronickém systému řízení škrticí klapky;
• Elektronickém systému řízení Multidrive. (je-li ve výbavě)
Výstražná kontrolka SRS
Signalizuje poruchu v:
• Systému SRS airbagů;
• Systému předepínačů bezpečnostních pásů.
Výstražná kontrolka ABS
Signalizuje poruchu v:
•ABS;
• Systému brzdového asistenta.
Výstražná kontrolka systému elektrického posilovače
řízení (výstražný bzučák)
Signalizuje poruchu v systému EPS.
(Bliká)Výstražná kontrolka tempomatu (je-li ve výbavě)
Signalizuje poruchu v systému tempomatu.
(Bliká)Indikátor zrušení systému Stop & Start (je-li ve výbavě)
Signalizuje poruchu v systému Stop & Start.
(Svítí)Indikátor prokluzu
Signalizuje poruchu v:
• Systému VSC+; nebo
• Systému TRC.
