2016 TOYOTA VERSO airbag

180
1-7. Veiligheidsinformatie
VERSO_EE_OM64590E
Auto's met automat
ische airconditioning
Controlelampje
PASSENGER AIRBAG
Auto's zonder Smart entry-sys-
teem en startknop: Het controle-
lampje gaat branden als het air-
bagsysteem is ingeschakeld (al-
leen als het contact AAN staat).
Auto's met Smart entry-sys-
teem en startknop: Het contro-
lelampje gaat branden als het
airbagsysteem is ingescha-
keld (alleen als het contact
AAN staat).
Aan/uit-schakelaar airbag
VERSO_OM_Europe_OM64590E.book Page 180 Thursday, November 19, 2015 3:49 PM

181
1-7. Veiligheidsinformatie
1
Voordat u gaat rijden
VERSO_EE_OM64590E
Voorpassagiersairbag uitschakelen
Auto's zonder Smart entry-sys-
teem en startknop: Steek de
sleutel in de slotcilinder en zet de
slotcilinder in stand OFF.
Het controlelampje OFF gaat
branden (alleen als het contact
AAN staat).
Auto's met Smart entry-systeem
en startknop: Steek de mechani-
sche sleutel in de slotcilinder en
zet de slotcilinder in stand OFF.
Het controlelampje OFF gaat
branden (alleen als het contact
AAN staat).
■Informatie over controlelampje PASSENGER AIRBAG
Als een van de onderstaande problemen optreedt, is er mogelijk een storing
in het systeem aanwezig. Laat de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
● ON noch OFF gaat branden.
● Het controlelampje verandert niet wanneer de aan/uit-schakelaar van
stand ON naar OFF wordt verzet.
VERSO_OM_Europe_OM64590E.book Page 181 Thursday, November 19, 2015 3:49 PM

182
1-7. Veiligheidsinformatie
VERSO_EE_OM64590E
WAARSCHUWING
■
Als er een baby- of kinderzitje wordt geplaatst
Plaats vanwege veiligheidsredenen het baby- of kinderzitje altijd op een
achterstoel. Als de achterstoel niet kan worden gebruikt, mag de voorsto\
el
worden gebruikt zo lang de aan/uit-schakelaar van de airbag in stand OFF
wordt gezet.
Als de aan/uit-schakelaar van de airbag in stand ON blijft staan, kan de
kracht die met het activeren (opblazen) van de airbag gepaard gaat, ernstig
letsel veroorzaken.
■ Als er geen baby- of kinderzitje op de voorpassagiersstoel is geplaatst
Controleer of de aan/uit-schakelaar van de airbag in stand ON staat.
Als het systeem uitgeschakeld blijft, zal de airbag in geval van een ongeval
niet worden geactiveerd, waardoor ernstig letsel kan ontstaan.
VERSO_OM_Europe_OM64590E.book Page 182 Thursday, November 19, 2015 3:49 PM

230
2-2. Instrumentenpaneel
VERSO_EE_OM64590E
*1: Deze lampjes gaan branden wanneer het contact AAN wordt gezet. Ze
geven aan dat de systeemcontrole wordt uitgevoerd. Ze doven nadat
de motor is aangeslagen of nadat er enkele seconden verstreken zijn.
Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of niet uitgaat. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*2: Het lampje knippert om aan te geven dat het systeem in werking is.
*3: Auto's met Multidrive CVT
*4: Het controlelampje wordt blauw wanneer de koelvloeistoftemperatuurte laag is.
*5: Auto's met een handgeschakelde transmissie
*6: Het lampje gaat branden wanneer het systeem wordt uitgeschakeld.
Schakelstandindicator
(→Blz. 208)
(indien aanwezig)
Schakeladviesindicator
(→Blz. 215)Controlelampje Toyota Parking
Assist-sensor ( →Blz. 296)
Controlelampje SPORT
(→Blz. 209)
Controlelampje anti-
diefstalsysteem
(→Blz. 124, 137)Controlelampje PASSENGER
AIRBAG ( →Blz. 179)
*3
*1, 5
*3*1
VERSO_OM_Europe_OM64590E.book Page 230 Thursday, November 19, 2015 3:49 PM

231
2-2. Instrumentenpaneel
2
Tijdens het rijden
VERSO_EE_OM64590E
WAARSCHUWING
■
Als een waarschuwingslampje van een veiligheidssysteem niet gaat
branden
Als een lampje van een veiligheidssysteem zoals de waarschuwingslampjes
ABS en SRS-airbag niet gaan branden als u de motor start, kan dat beteke-
nen dat deze systemen niet beschikbaar zijn om u te beschermen in geval
van een ongeval, waardoor ernstig letsel zou kunnen ontstaan. Laat de auto
onmiddellijk nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskundige
als dit gebeurt.
■ Waarschuwingslampjes
Waarschuwingslampjes informeren de bestuurder over storin-
gen in de systemen van de auto. ( →Blz. 536)
*1: Deze lampjes gaan branden wanneer het contact AAN wordt gezet. Ze
geven aan dat de systeemcontrole wordt uitgevoerd. Ze doven nadat
de motor is aangeslagen of nadat er enkele seconden verstreken zijn.
Er kan een storing in een systeem aanwezig zijn als een lampje niet
gaat branden of niet uitgaat. Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
*2: Het lampje knippert om een storing aan te geven.
*3: Het lampje gaat branden om een storing aan te geven.
(Rood)(indien
aanwezig)
(indien
aanwezig)(indien
aanwezig)(indien
aanwezig)(indien
aanwezig)
(Uitvoeringen voor
5 personen)(Uitvoeringen voor
7 personen)
*1*1*1*1*1*1*1*1, 2
*2*1, 2*1, 3*1*1*1
VERSO_OM_Europe_OM64590E.book Page 231 Thursday, November 19, 2015 3:49 PM

431
4-1. Onderhoud en verzorging
4
Onderhoud en verzorging
VERSO_EE_OM64590E
■
Onderhoud van lederen bekleding
Om het leder in een goede conditie te houden, raadt Toyota u aan het twee
keer per jaar schoon te maken.
■ Schoonmaken van de vloerbedekking
Er zijn verschillende reinigingsmiddelen op schuimbasis in de handel verkrijg-
baar. Gebruik een spons of een borstel om het schuim aan te brengen. Wrijf
met elkaar overlappende cirkels. Voeg geen water toe. Het beste resultaat
wordt verkregen als de vloerbedekking zo droog mogelijk wordt gehouden.
■Veiligheidsgordels
Maak de veiligheidsgordels schoon met een mild sop, lauw water en een
doek of spons. Controleer ook de gordels regelmatig op overmatige slijtage,
rafels en scheuren.
WAARSCHUWING
■Water in de auto
● Mors geen vloeistof in het interieur van de auto. Anders kunnen de elektri-
sche onderdelen en dergelijke defect raken of vlam vatten.
● Voorkom dat onderdelen of de bedrading van het SRS in het interieur nat
worden. ( →Blz. 149)
Een elektrische storing kan ervoor zorgen dat de airbags geactiveerd wor-
den of niet goed werken, waardoor ernstig letsel kan ontstaan.
■ Reinigen van het interieur (met name het dashboard)
Gebruik geen autowas of lakcleaner. Het dashboard kan in de voorruit wor-
den weerkaatst; hierdoor kan het gezichtsveld van de bestuurder worden
belemmerd wat een ernstig ongeval tot gevolg kan hebben.
VERSO_OM_Europe_OM64590E.book Page 431 Thursday, November 19, 2015 3:49 PM

496
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
8 MIR HTR
10 A Buitenspiegelverwarming
9 RR FOG 7,5 A Mistachterlicht
10 IGN 7,5 AStuurslot, SRS-airbagsysteem,
(sequentieel) multipoint brandstof-
inspuitsysteem, startsysteem, gate-
way-ECU
11 METER 7,5 AMeters en tellers, Stop & Start-sys-
teem
*1
12 SEAT HTR 15 A Stoelverwarming
13 HTR-IG 10 A Airconditioning, extra verwarming
14 WIPER 25 A Ruitenwissers, ruitenwissers met
regensensor
15 RR WIPER 15 A Achterruitenwisser
16 WASHER 15 A Ruitensproeiers, achterruiten-
sproeier
17 ECU-IG NR. 1 10 A
Hoofd-body-ECU*2, elektrische koel-
ventilator(en), schakelblokkeersys-
teem, antiblokkeersysteem,
stuurhoeksensor, giersensor, VSC+,
koplampsproeiers, sequentiële scha-
kelaar, automatische verticale kop-
lampverstelling, elektrische
stuurbekrachtiging, bandenspan-
ningswaarschuwingssysteem
18 ECU-IG NR. 2 10 A Achteruitrijlicht, laadsysteem
*2,
alarmknipperlichten, achterruitver-
warming, controlelampje PASSEN-
GER AIRBAG, airconditioning,
controlelampje Toyota Parking
Assist-sensor, schakelaar Toyota
Parking Assist-sensor, extra accu
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64590E.book Page 496 Thursday, November 19, 2015 3:49 PM

5
535
5-1. Belangrijke informatie
Bij problemen
VERSO_EE_OM64590E

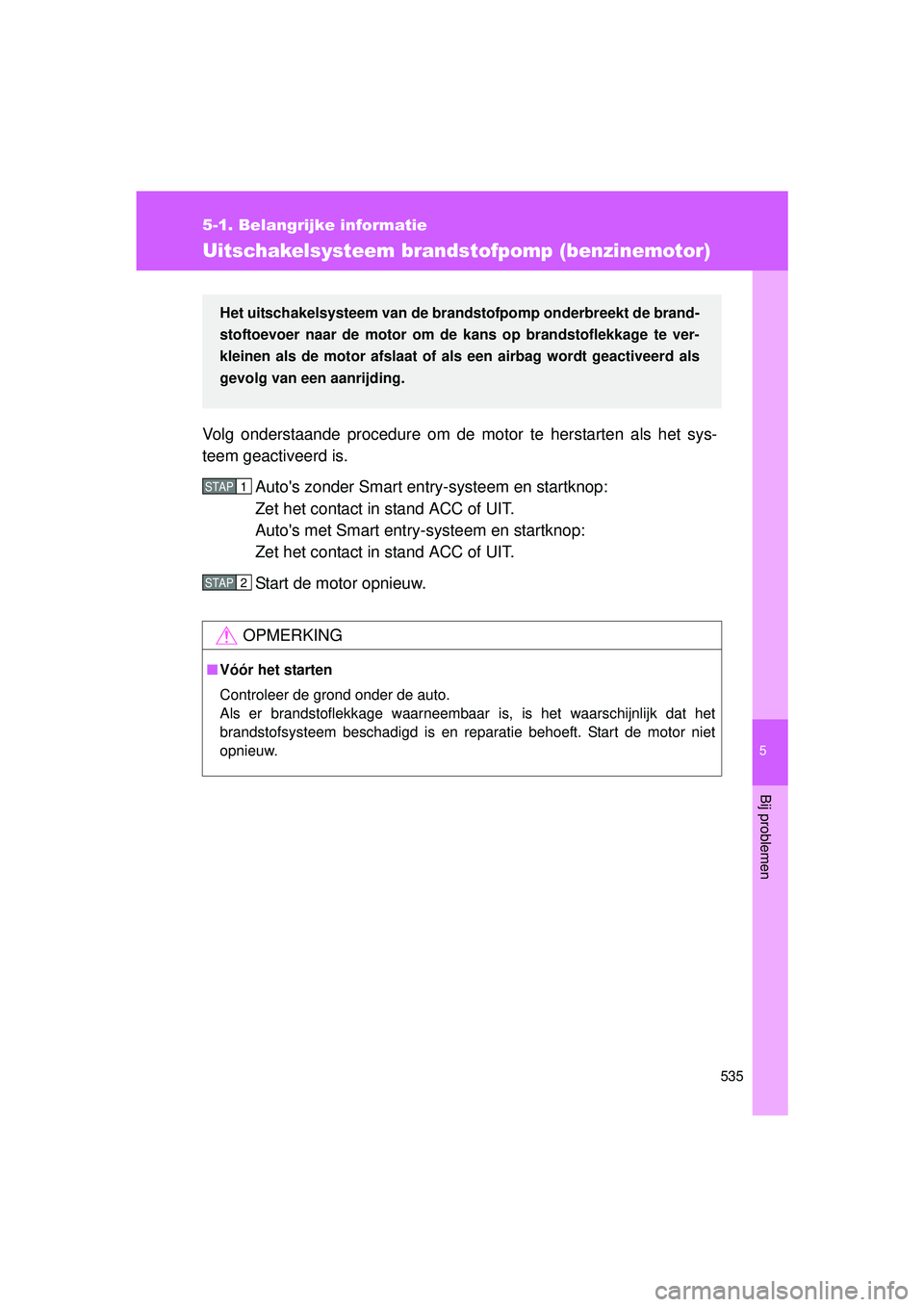

Uitschakelsysteem brandstofpomp (benzinemotor)
Volg onderstaande procedure om de motor te herstarten als het sys-
teem geactiveerd is.Auto's zonder Smart entry-systeem en startknop:
Zet het contact in stand ACC of UIT.
Auto's met Smart entry-systeem en startknop:
Zet het contact in stand ACC of UIT.
Start de motor opnieuw.
OPMERKING
■Vóór het starten
Controleer de grond onder de auto.
Als er brandstoflekkage waarneembaar is, is het waarschijnlijk dat het
brandstofsysteem beschadigd is en reparatie behoeft. Start de motor niet
opnieuw.
Het uitschakelsysteem van de brandstofpomp onderbr eekt de brand-
stoftoevoer naar de motor om de kans op brandstoflekkage te ver-
kleinen als de motor afslaat of als een airbag wordt geactiveerd als
gevolg van een aanrijding.
STAP1
STAP2
VERSO_OM_Europe_OM64590E.book Page 535 Thursday, November 19, 2015 3:49 PM
