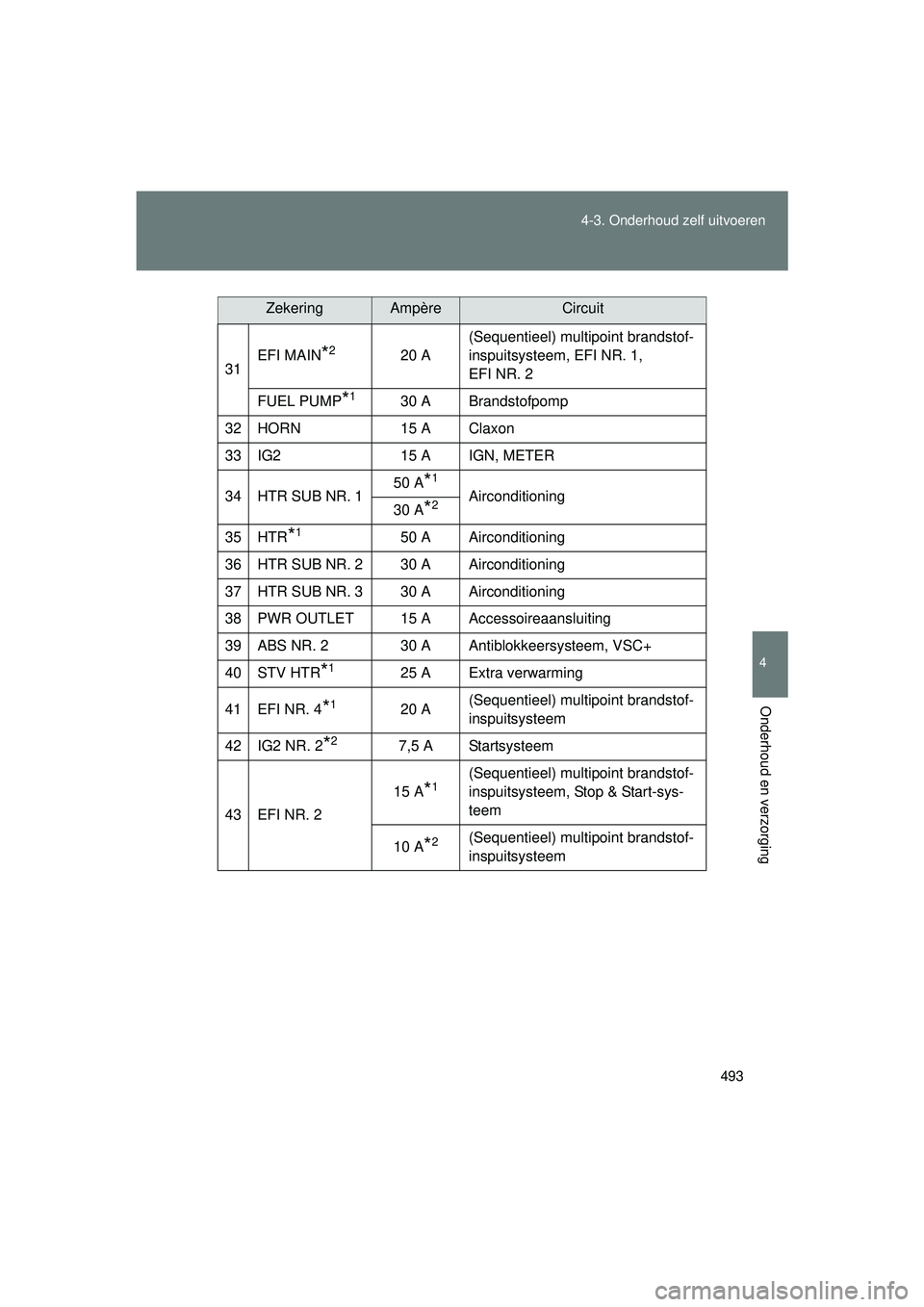

4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
31
EFI MAIN*220 A (Sequentieel) multipoint brandstof-
inspuitsysteem, EFI NR. 1,
EFI NR. 2
FUEL PUMP
*130 A Brandstofpomp
32 HORN 15 A Claxon
33 IG2 15 A IGN, METER
34 HTR SUB NR. 1 50 A
*1
Airconditioning
30 A*2
35 HTR*150 A Airconditioning
36 HTR SUB NR. 2 30 A Airconditioning
37 HTR SUB NR. 3 30 A Airconditioning
38PWR OUTLET15 AAccessoireaansluiting
39 ABS NR. 2 30 A Antiblokkeersysteem, VSC+
40 STV HTR
*125 A Extra verwarming
41 EFI NR. 4
*120 A (Sequentieel) multipoint brandstof-
inspuitsysteem
42 IG2 NR. 2
*27,5 A Startsysteem
43 EFI NR. 2 15 A
*1(Sequentieel) multipoint brandstof-
inspuitsysteem, Stop & Start-sys-
teem
10 A
*2(Sequentieel) multipoint brandstof-
inspuitsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64590E.book Page 493 Thursday, November 19, 2015 3:49 PM

495
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
■
Onder het dashboard (type A)
ZekeringAmpèreCircuit
1 TAIL 10 A Parkeerlichten voor, achterlichten,
kentekenplaatverlichting, mistach-
terlicht, mistlampen voor, handma-
tige verticale koplampverstelling,
verlichting instrumentenpaneel, ver-
lichting dashboardkastje, verlichting
schakelaars, ECU Toyota Parking
Assist-sensor, schakelaar PCS
(Pre-Crash Safety-systeem)
2 ECU-IG NR. 3 10 A Zonnescherm panoramadak, bin-
nenspiegel met automatische anti-
verblindingsstand, Smart entry-
systeem met startknop, audiosys-
teem, Stop & Start-systeem
*1, PCS
(Pre-Crash Safety-systeem), zoe-
mer, gateway-ECU
3 FR DOOR 20 A Elektrisch bedienbare ruiten (voor-
passagierszijde)
4 RL DOOR 20 A Elektrisch bedienbare ruiten (ach-
terportier links)
5 RR DOOR 20 A Elektrisch bedienbare ruiten (ach-
terportier rechts)
6 CIG 15 A Accessoireaansluitingen
7 ACC 7,5 A Schakelblokkeersysteem, audio-
systeem, hoofd-body-ECU, acces-
soireaansluiting, buitenspiegels,
Stop & Start-systeem
*1, gateway-
ECU
VERSO_OM_Europe_OM64590E.book Page 495 Thursday, November 19, 2015 3:49 PM

496
4-3. Onderhoud zelf uitvoeren
VERSO_EE_OM64590E
8 MIR HTR
10 A Buitenspiegelverwarming
9 RR FOG 7,5 A Mistachterlicht
10 IGN 7,5 AStuurslot, SRS-airbagsysteem,
(sequentieel) multipoint brandstof-
inspuitsysteem, startsysteem, gate-
way-ECU
11 METER 7,5 AMeters en tellers, Stop & Start-sys-
teem
*1
12 SEAT HTR 15 A Stoelverwarming
13 HTR-IG 10 A Airconditioning, extra verwarming
14 WIPER 25 A Ruitenwissers, ruitenwissers met
regensensor
15 RR WIPER 15 A Achterruitenwisser
16 WASHER 15 A Ruitensproeiers, achterruiten-
sproeier
17 ECU-IG NR. 1 10 A
Hoofd-body-ECU*2, elektrische koel-
ventilator(en), schakelblokkeersys-
teem, antiblokkeersysteem,
stuurhoeksensor, giersensor, VSC+,
koplampsproeiers, sequentiële scha-
kelaar, automatische verticale kop-
lampverstelling, elektrische
stuurbekrachtiging, bandenspan-
ningswaarschuwingssysteem
18 ECU-IG NR. 2 10 A Achteruitrijlicht, laadsysteem
*2,
alarmknipperlichten, achterruitver-
warming, controlelampje PASSEN-
GER AIRBAG, airconditioning,
controlelampje Toyota Parking
Assist-sensor, schakelaar Toyota
Parking Assist-sensor, extra accu
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64590E.book Page 496 Thursday, November 19, 2015 3:49 PM

497
4-3. Onderhoud zelf uitvoeren
4
Onderhoud en verzorging
VERSO_EE_OM64590E
*1: Auto's met dieselmotor
*2: Auto's met benzinemotor
*3: Auto's zonder Smart entry-systeem en startknop
19 OBD
7,5 A Diagnosesysteem
20 STOP 10 ARemlichten, derde remlicht, anti-
blokkeersysteem, VSC+, schakel-
blokkeersysteem, startsysteem
21 SUNROOF 20 A Zonnescherm panoramadak
22 DOOR 25 A Centrale vergrendeling
23 ACC-B 25 A CIG, ACC
24 DRL 7,5 A Dagrijverlichting
25 FR FOG 7,5 A Mistlampen voor
26 AM1
*37,5 A Startsysteem
ZekeringAmpèreCircuit
VERSO_OM_Europe_OM64590E.book Page 497 Thursday, November 19, 2015 3:49 PM

5
537

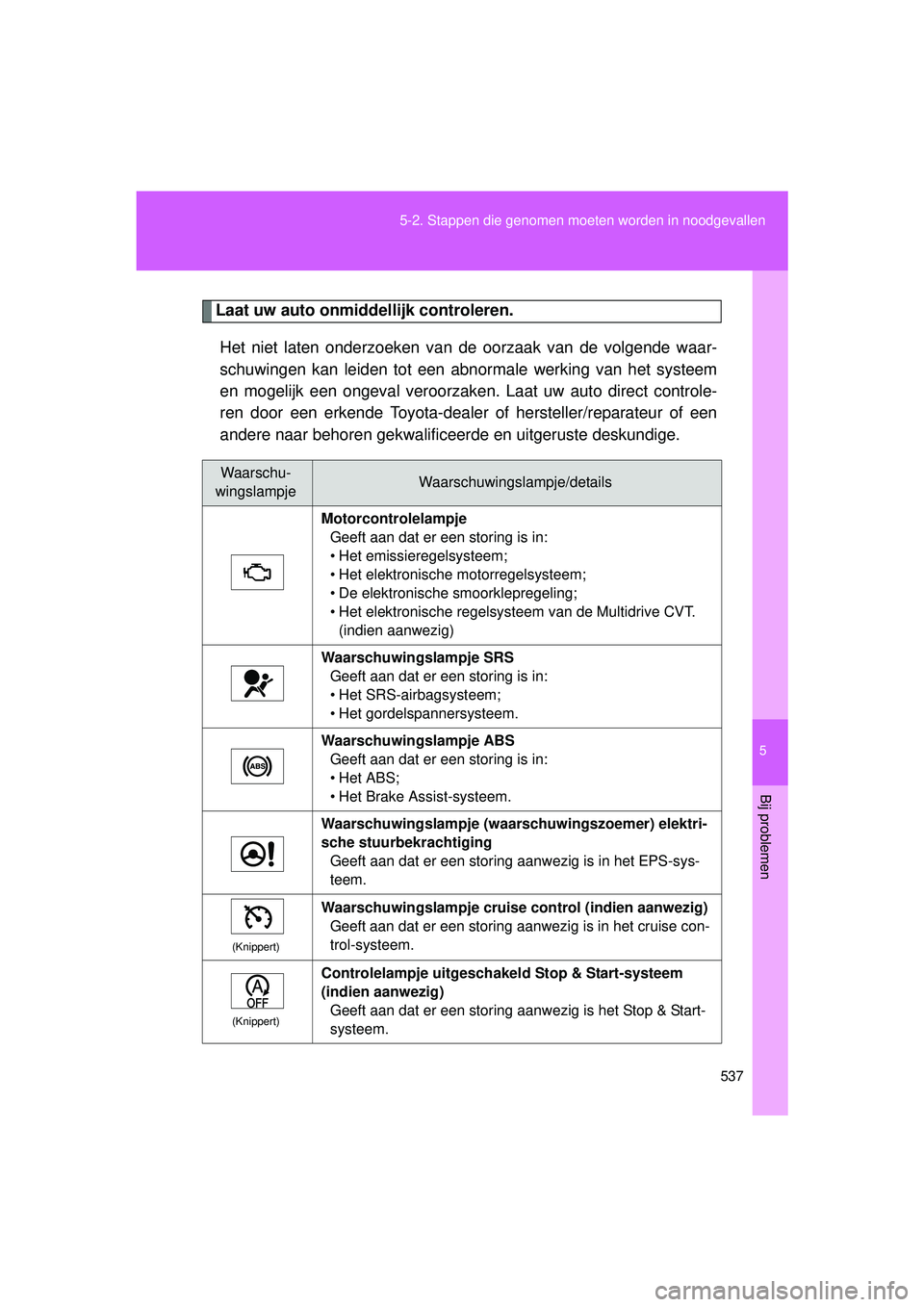

5-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
VERSO_EE_OM64590E
Laat uw auto onmi
ddellijk controleren.
Het niet laten onderzoeken van de oorzaak van de volgende waar-
schuwingen kan leiden tot een a bnormale werking van het systeem
en mogelijk een ongeval veroorzaken. Laat uw auto direct controle-
ren door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Waarschu-
wingslampjeWaarschuwingslampje/details
Motorcontrolelampje Geeft aan dat er een storing is in:
• Het emissieregelsysteem;
• Het elektronische motorregelsysteem;
• De elektronische smoorklepregeling;
• Het elektronische regelsysteem van de Multidrive CVT. (indien aanwezig)
Waarschuwingslampje SRS Geeft aan dat er een storing is in:
• Het SRS-airbagsysteem;
• Het gordelspannersysteem.
Waarschuwingslampje ABS Geeft aan dat er een storing is in:
• Het ABS;
• Het Brake Assist-systeem.
Waarschuwingslampje (waarschuwingszoemer) elektri-
sche stuurbekrachtiging Geeft aan dat er een storing aanwezig is in het EPS-sys-
teem.
(Knippert)
Waarschuwingslampje cruise control (indien aanwezig)Geeft aan dat er een storing aanwezig is in het cruise con-
trol-systeem.
(Knippert)
Controlelampje uitgeschakel d Stop & Start-systeem
(indien aanwezig) Geeft aan dat er een storing aanwezig is het Stop & Start-
systeem.
VERSO_OM_Europe_OM64590E.book Page 537 Thursday, November 19, 2015 3:49 PM

5
605

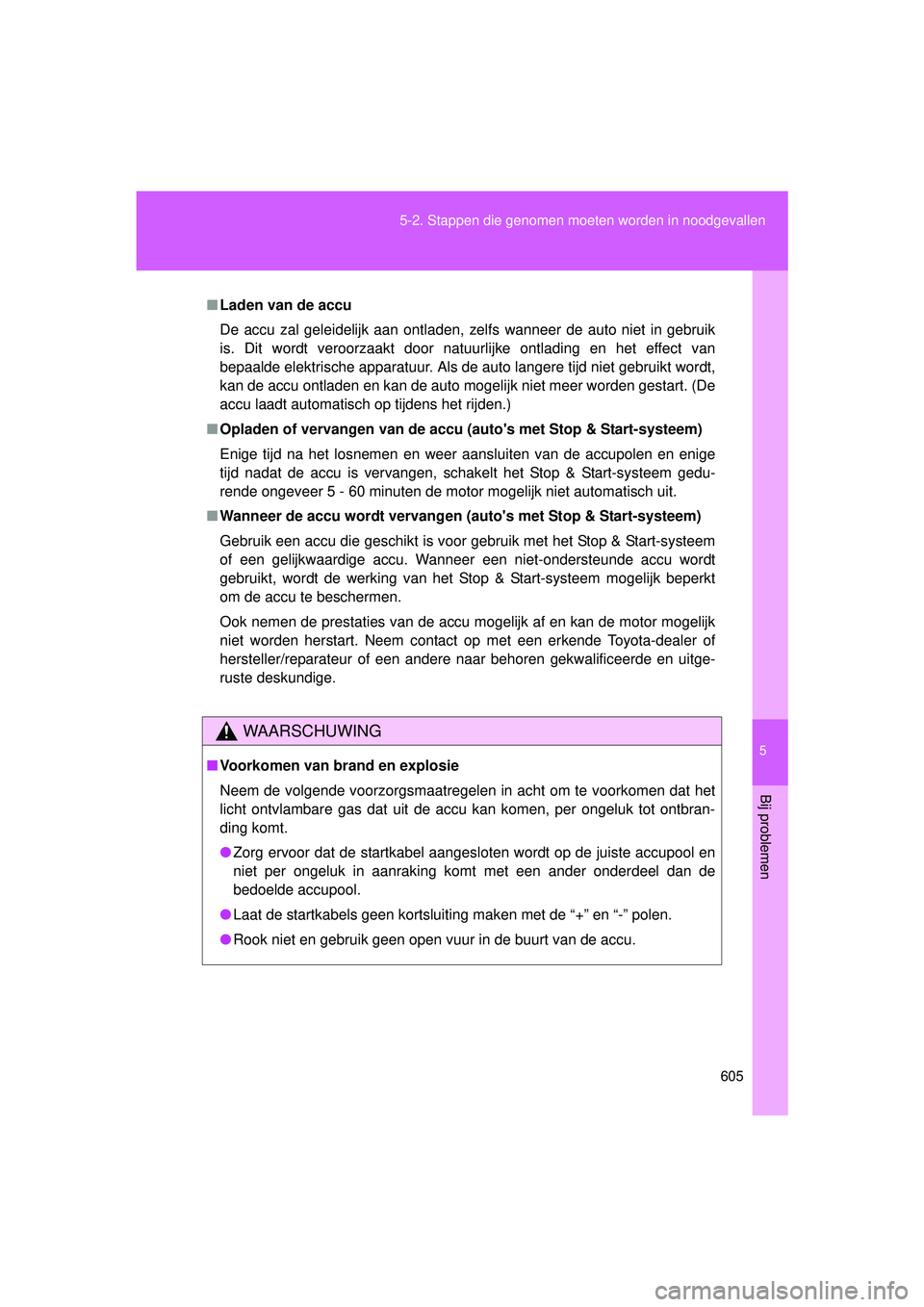

5-2. Stappen die genomen moeten worden in noodgevallen
