2016 TOYOTA RAV4 alarm

941-2. Antidiefstalsysteem
RAV4_OM_OM42A45E_(EE)
De inbraaksensor signaleert indringers of een beweging in de auto.
Het alarm wordt geactiveerd wanneer een indringer of een beweging
wordt gesignaleerd.
Dit systeem is ontworpen om diefstal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld. ( →Blz. 91)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de i nbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensoren reageren op bewegingen
binnen in de auto.
Zet het contact UIT.
Druk op de uitschakeltoets
van de inbraaksensor.
Om het alarm in te schakelen
terwijl de inbraaksensor is uitge-
schakeld, moet het alarm bin-
nen 5 minuten nadat de sensor
is uitgeschakeld worden inge-
schakeld.
De inbraaksensor zal iedere
keer dat het contact AAN wordt
gezet, worden ingeschakeld.
Inbraaksensor
1
2
RAV4_OM_OM42A45E_(EE).book Page 94 Tuesday, October 20, 2015 11:26 AM

951-2. Antidiefstalsysteem
1
RAV4_OM_OM42A45E_(EE)
Veiligheid en beveiliging
■Uitschakelen en automatisch opni euw inschakelen van de inbraaksen-
sor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
● Auto's zonder Smart entry-systeem en startknop: Nadat de inbraaksensor is
uitgeschakeld, kan deze opnieuw worden ingeschakeld door het contact
AAN te zetten of door de portieren met de afstandsbediening te ontgrende-
len.
● Auto's met Smart entry-systeem en startknop: Nadat de inbraaksensor is
uitgeschakeld, kan deze opnieuw worden ingeschakeld door op de start-
knop te drukken of door de portieren met de instapfunctie of de afstandsbe-
diening te ontgrendelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andereauto's
• Het bewegen van mensen buiten de auto
● Plaatsen met extreme trillingen of geluiden of situaties waarin de auto wordt
blootgesteld aan herhaaldelijke schokken of trillingen:
• Wanneer de auto is geparkeerd in een parkeergarage
• Wanneer de auto wordt vervoerd per boot, aanhangwagen, trein, enz.
• Wanneer ijs van de auto verwijderd wordt
• Wanneer de auto zich in een wasstraat of een hogedruk-wasinstallatie
bevindt
• Wanneer de auto zich in een hagel- of onweersbui bevindt
●
Een ruit of het schuifdak (indien aanwe-
zig) is open.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
● Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kle-
ding aan kledinghaakjes, in de auto.
RAV4_OM_OM42A45E_(EE).book Page 95 Tuesday, October 20, 2015 11:26 AM

1363-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)
◆Sleutel
Auto's zonder Smart entry-systeem en startknop
Vergrendelen van alle portie-
ren
Ontgrendelen van alle portie-
ren
Auto's met Smart entry-systeem en startknop
De portieren kunnen ook worden vergrendeld en ontgrendeld met
de mechanische sleutel. ( →Blz. 651)
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweemaal)
■ Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■ Wanneer het portier niet kan worden vergrendeld met de vergrendelsen-
sor aan de bovenzijde van de portie rgreep (auto's met Smart entry-sys-
teem en startknop)
■ Zoemer centrale vergrendeling (auto' s met Smart entry-systeem en start-
knop)
Als geprobeerd wordt de portieren te vergrendelen wanneer een portier niet
geheel gesloten is, klinkt er gedurende 5 seconden een zoemer. Sluit het por-
tier volledig om de zoemer uit te schakelen en vergrendel de portieren
opnieuw.
■ Het alarm inschakelen (indien aanwezig)
Wanneer de portieren worden vergrendeld, wordt het alarmsysteem inge-
schakeld. ( →Blz. 91)
1
2
Als het portier niet kan worden vergren-
deld, zelfs wanneer het sensorgebied
bovenaan wordt aangeraakt, probeer dan
de sensorgebieden bovenaan en onder-
aan tegelijkertijd aan te raken.
RAV4_OM_OM42A45E_(EE).book Page 136 Tuesday, October 20, 2015 11:26 AM

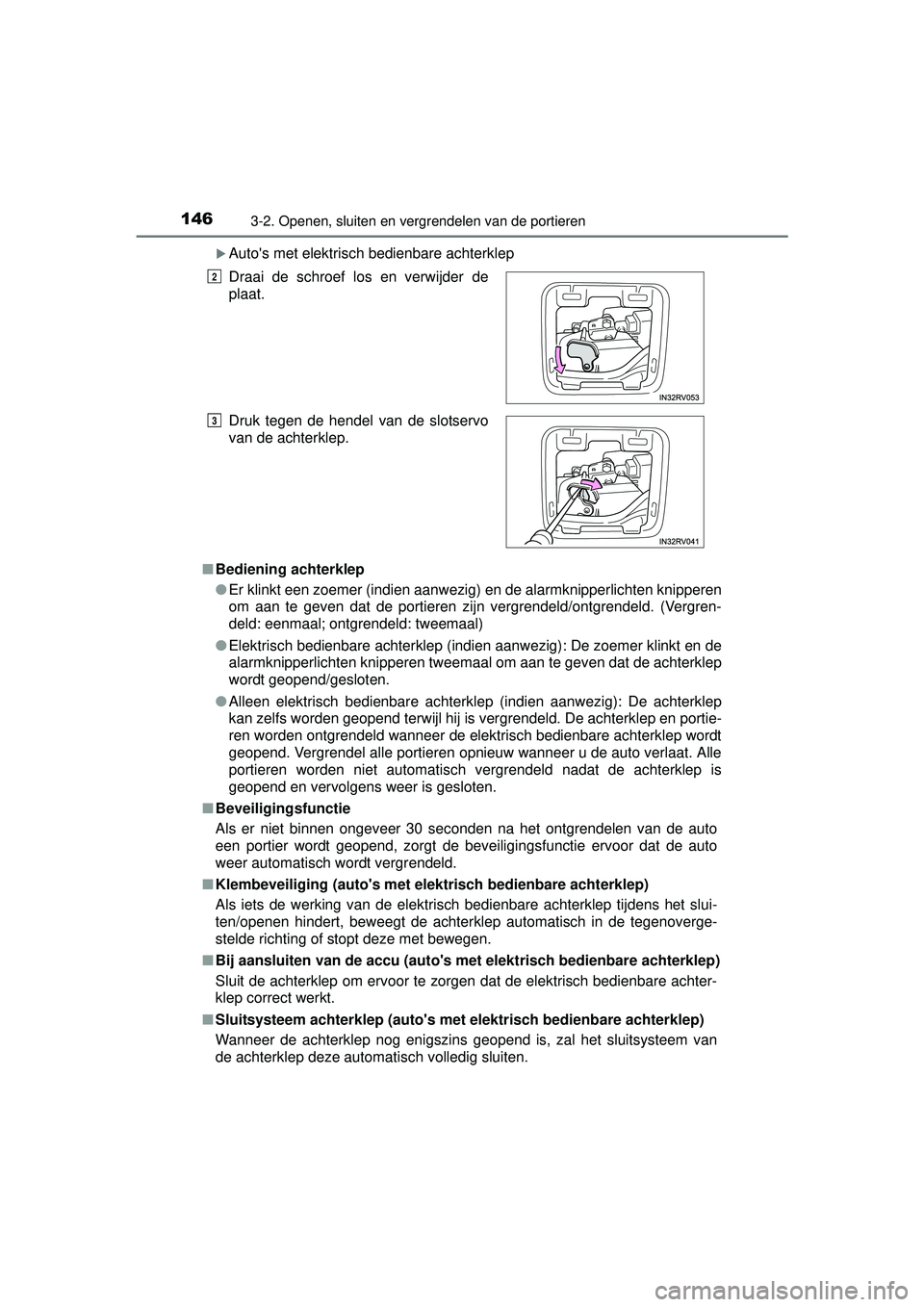

1463-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)
Auto's met elektrisch bedienbare achterklep
■ Bediening achterklep
●Er klinkt een zoemer (indien aanwezig) en de alarmknipperlichten knipperen
om aan te geven dat de portieren zijn vergrendeld/ontgrendeld. (Vergren-
deld: eenmaal; ontgrendeld: tweemaal)
● Elektrisch bedienbare achterklep (indien aanwezig): De zoemer klinkt en de
alarmknipperlichten knipperen tweemaal om aan te geven dat de achterklep
wordt geopend/gesloten.
● Alleen elektrisch bedienbare achterkl ep (indien aanwezig): De achterklep
kan zelfs worden geopend terwijl hij is vergrendeld. De achterklep en portie-
ren worden ontgrendeld wanneer de elektrisch bedienbare achterklep wordt
geopend. Vergrendel alle portieren opnieuw wanneer u de auto verlaat. Alle
portieren worden niet automatisch vergrendeld nadat de achterklep is
geopend en vervolgens weer is gesloten.
■ Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■ Klembeveiliging (auto's met elektrisch bedienbare achterklep)
Als iets de werking van de elektrisch bedienbare achterklep tijdens het slui-
ten/openen hindert, beweegt de achterklep automatisch in de tegenoverge-
stelde richting of stopt deze met bewegen.
■ Bij aansluiten van de accu (auto's met elektrisch bedienbare achterklep)
Sluit de achterklep om ervoor te zorgen dat de elektrisch bedienbare achter-
klep correct werkt.
■ Sluitsysteem achterklep (auto's met elektrisch bedienbare achterklep)
Wanneer de achterklep nog enigszins geopend is, zal het sluitsysteem van
de achterklep deze automatisch volledig sluiten.Draai de schroef los en verwijder de
plaat.
Druk tegen de hendel van de slotservo
van de achterklep.
2
3
RAV4_OM_OM42A45E_(EE).book Page 146
Tuesday, October 20, 2015 11:26 AM

1543-2. Openen, sluiten en vergrendelen van de portieren
RAV4_OM_OM42A45E_(EE)■
Alarmsignalen en waarschuwingen
Een combinatie van een in en buiten de auto hoorbaar alarm en waarschu-
wingsmeldingen op het multi-informatiedisplay zorgen ervoor dat diefstal van
de auto en ongelukken door een onjuiste bediening worden voorkomen.
Neem de juiste maatregelen als reactie op de waarschuwingsmeldingen op
het multi-informatiedisplay. ( →Blz. 614)
In onderstaande tabel worden de omstandigheden en de correctieprocedures
beschreven in de gevallen waarin alleen het alarm klinkt.
■ Energiebesparende functie
De energiebesparende functie wordt geactiveerd om te voorkomen dat de
batterij van de elektronische sleutel en de accu leeg raken wanneer de auto
gedurende langere tijd niet wordt gebruikt.
●In de volgende situaties kan het enige tijd duren voordat de portieren met
het Smart entry-systeem met startknop ontgrendeld kunnen worden.
• De elektronische sleutel bevindt zich gedurende 10 minuten of langer op
een afstand van ongeveer 2 m van de auto.
• Het Smart entry-systeem met startknop is gedurende 5 dagen of langer niet gebruikt.
● Als het Smart entry-systeem met startknop gedurende 14 dagen of langer
niet gebruikt is, kunnen de portieren alleen via het bestuurdersportier \
wor-
den ontgrendeld. Pak in dat geval de greep van het bestuurdersportier vast
of gebruik de afstandsbediening of de mechanische sleutel om de portieren
te ontgrendelen.
■ Energiebesparende functie voor de ba tterij van de elektronische sleutel
Wanneer de energiebesparende functie is ingeschakeld, loopt de batterij veel
minder snel leeg omdat de ontvangst van radiogolven door de elektronische
sleutel wordt gestopt.
AlarmSituatieCorrectieprocedure
Het buiten de auto
hoorbare alarm klinkt
één keer gedurende 5
secondenEr is geprobeerd de
auto te vergrendelen
terwijl er nog een por-
tier geopend was.
Sluit alle portieren en
vergrendel ze opnieuw.
Het alarm in de auto
klinkt continu
Het contact werd in
stand ACC gezet terwijl
het bestuurdersportier
geopend was (of het
bestuurdersportier
werd geopend terwijl
het contact in stand
ACC stond).
Zet het contact UIT en
sluit het bestuurders-
portier.
RAV4_OM_OM42A45E_(EE).book Page 154 Tuesday, October 20, 2015 11:26 AM

1573-2. Openen, sluiten en vergrendelen van de portieren
3
Bediening van elk onderdeel
RAV4_OM_OM42A45E_(EE)• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de batterij in om het Smart entry-systeem met startknop uit te schakelen. ( →Blz. 154)
● Als de elektronische sleutel zich in de auto bevindt en een portiergreep
wordt nat tijdens het wassen van de auto, wordt er mogelijk een melding
weergegeven op het multi-informatiedisp lay en klinkt er een zoemer buiten
de auto. Vergrendel alle portieren om het alarm uit te schakelen.
● Als de vergrendelsensor in aanraking komt met ijs, sneeuw, modder, enz.,
werkt deze mogelijk niet goed. Reinig de vergrendelsensor en raak hem
opnieuw aan of gebruik de vergrendelsensor aan de onderzijde van de por-
tiergreep.
● Het plotseling bedienen van de handgreep of het bedienen van de hand-
greep direct nadat u het effectieve bereik bent binnengestapt, kan ontgren-
deling van de portieren belemmeren. Raak de ontgrendelsensor van het
portier aan en controleer of de por tieren worden ontgrendeld voordat u
opnieuw aan de portiergreep trekt.
● Als u de portiergreep vastpakt terwijl u handschoenen draagt, worden de
portieren mogelijk niet ontgrendeld.
● Als er zich een andere elektronische sleutel binnen het detectiegebied
bevindt, is de reactietijd voor het ontgrendelen van de portieren nadat een
portiergreep is vastgepakt, mogelijk langer.
■ Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
● Het Smart entry-systeem met startknop kan vooraf worden uitgeschakeld.
(→Blz. 700)
■ Voor een juiste bediening van het systeem
Zorg ervoor dat u de elektronische sleutel bij u hebt als u het systeem
bedient. Houd de elektronische sleutel niet te dicht bij de auto als u het sys-
teem van buitenaf bedient.
Afhankelijk van de positie en de conditie waarin de elektronische sleutel
wordt bewaard, wordt de sleutel mogelijk niet correct door het systeem gesig-
naleerd, waardoor het systeem wellicht ni et juist functioneert. (Het alarm kan
per ongeluk afgaan of de functie die voorkomt dat de portieren per ongeluk
worden vergrendeld, werkt wellicht niet.)
■ Als het Smart entry-systeem met startknop niet goed werkt
● Vergrendelen en ontgrendelen van de portieren: Gebruik de mechanische
sleutel. ( →Blz. 651)
● Starten van de motor: →Blz. 652
RAV4_OM_OM42A45E_(EE).book Page 157 Tuesday, October 20, 2015 11:26 AM

2264-2. Rijprocedures
RAV4_OM_OM42A45E_(EE)
De stand kan worden gewijzigd door op de startknop te drukken zon-
der het rempedaal (automatische transmissie of Multidrive CVT) of
het koppelingspedaal (handgeschakel de transmissie) in te trappen.
(De stand verandert iedere keer dat op de knop wordt gedrukt.)
UIT*
De alarmknipperlichten kunnen
worden gebruikt.
Het multi-informatiedisplay wordt
niet weergegeven.
Stand ACC
Sommige elektrische componen-
ten zoals het audiosysteem kun-
nen worden gebruikt.
POWER ON (contact AAN) wordt
op het multi-informatiedisplay
weergegeven.
AAN
Alle elektrische componenten kun-
nen worden gebruikt.
POWER ON (contact AAN) wordt
op het multi-informatiedisplay
weergegeven.
*: Auto's met automatische transmissie of Multidrive CVT: Als de selectiehen-del in een andere stand dan P staat terwijl de motor uit wordt gezet, veran-
dert de stand van het contact in ACC, niet in UIT.
Wijzigen van de standen van het contact
1
2
3
RAV4_OM_OM42A45E_(EE).book Page 226 Tuesday, October 20, 2015 11:26 AM

3744-5. Gebruik van de ondersteunende systemen
RAV4_OM_OM42A45E_(EE)
◆Dynamic Torque Control AWD-systeem (AWD-uitvoeringen)
Schakelt afhankelijk van de rijomstandigheden automatisch van
voorwielaandrijving naar permanente vierwielaandrijving (AWD),
wat bijdraagt aan betrouwbaar rijgedrag en st abiliteit. Voorbeelden
van omstandigheden waaronder het systeem overschakelt op AWD
zijn het nemen van bochten, heuvelopwaarts rijden, wegrijden of
accelereren en als het wegoppervlak glad is ten gevolge van
sneeuw, regen, enz.
◆EPS (elektrische stuurbekrachtiging)
Maakt gebruik van een elektromotor om de benodigde kracht voor
het ronddraaien van het stuurwiel te verminderen
◆Noodstopsignaal
Als het rempedaal plotseling wordt ingetrapt, gaan de alarmknip-
perlichten automatisch knipperen om het achteropkomende ver-
keer te waarschuwen.
◆Trailer Sway Control (indien aanwezig)
Helpt de bestuurder om de aanhangwagen weer onder controle te
krijgen door op afzonderlijke wielen remdruk uit te oefenen en het
koppel te verminderen wanneer wordt gesignaleerd dat de aan-
hangwagen slingert.
Trailer Sway Control is onderdeel van het VSC-systeem en werkt
niet als het VSC is uitges chakeld of een storing heeft.
RAV4_OM_OM42A45E_(EE).book Page 374 Tuesday, October 20, 2015 11:26 AM
