2016 TOYOTA RAV4 HYBRID display

882. Instrumentgrupp
OM42A57SE
Informationsdisplay
Informationsdisplayen förser föraren med en mängd fordonsrelaterad
information.
●Menysymboler
Visar följande information när
en symbol väljs. (→Sid. 89)
Viss information visas eventu-
ellt automatiskt beroende på
situationen.
Körinformation
Välj för att visa olika körrelaterade data. (→Sid. 89)
Display länkad till navigationssystem*
Välj för att visa följande information som är länkad till navigationssys-
temet.
• Ruttvägledning
• Visning av kompass (norr uppåt/färdriktning uppåt)
Display länkad till ljudanläggningen*
Välj för att kunna välja ljudkälla eller spår på displayen med
kontrollerna.
Körfältsassistans, information*
Välj för att visa den aktiva farthållaren* eller LDA (körfilsvarning med
styrningskontroll)
* när systemet är aktivt. (→Sid. 221, 234)
Symbolerna som visas beror på vilket system som används.
Visning av varningsmeddelande
Välj för att visa varningsmeddelanden och föreslagna åtgärder om en
funktionsstörning känns av. (→Sid. 401)
Display för inställningar
Välj för att ändra inställningarna för systemet och mätardisplayer.
(→Sid. 90)
*: I förekommande fall
Information på displayen
OM42A57SE.book Page 88 Thursday, December 17, 2015 9:08 PM

892. Instrumentgrupp
2
Instrumentgrupp
OM42A57SE
Informationsdisplayen hanteras
med de rattmonterade kontrol-
lerna.
Bekräfta/Ställ in
Välja funktion/Ändra sidor
Återgå till föregående skärm
Funktionerna som visas kan växlas med en tryckning på eller
på vald rattmonterad kontroll och en tryckning på eller .
■Energiövervakning
→Sid. 92
■Genomsnittlig bränsleekonomi (efter start/efter nollställning*/
efter tankning)
Visar den genomsnittliga bränsleförbrukningen sedan hybridsyste-
met startades, funktionen nollställdes respektive bilen tankades
Använd den visade genomsnittliga bränsleförbrukningen som referens.
■
Genomsnittlig hastighet (efter start/efter nollställning*/efter
tankning)
Visar bilens genomsnittliga hastighet sedan hybridsystemet
startades, funktionen nollställdes respektive bilen tankades
■Räckvidd (efter tankning)
Visar det maximala uppskattade avståndet som kan köras på
återstående bränsle i tanken
• Sträckan beräknas utifrån bilens genomsnittliga bränsleförbrukning.
Därför kan den verkliga körsträckan skilja sig från den som visas.
• Om du inte fyller på tillräckligt med bränsle uppdateras eventuellt inte
displayen.
Tryck startknappen till avstängt läge medan du tankar bilen. Displayen
uppdateras eventuellt inte om bilen tankas utan att startknappen har
tryckts till avstängt läge.
Använda de rattmonterade kontrollerna
1
2
3
Körinformation
OM42A57SE.book Page 89 Thursday, December 17, 2015 9:08 PM

902. Instrumentgrupp
OM42A57SE■
LDA (Aktiv körfilsvarning med styrningskontroll), svajvarning
(i förekommande fall)
→Sid. 221
■Display avstängd
Ett tom skärm visas
*: Funktionen kan nollställas genom att knappen på ratten hålls intryckt
medan funktionen som ska nollställas visas.
Inställningarna för följande funktioner kan ändras, se Sid. 479
För funktioner som kan aktiveras eller inaktiveras växlar funktionen mellan
På och Av för varje gång knappen trycks in.
●LDA (Körfilsvarning med styrningskontroll)* (→Sid. 221)
●(Aktivt krockskyddssystem)
* (→Sid. 206)
●(Dödavinkelvarnare)
* (→Sid. 258)
●(Toyota parkeringssensor)
* (→Sid. 250)
●RSA (Vägskyltsigenkänning - Road Sign Assist)
*
(→Sid. 229)
●Klocka
Justerar timme och minut, växlar mellan visning av 12- och
24-timmarsklockan.
●(Elbaklucka)
* (→Sid. 108)
●Instrument, inställningar
• Språk
Välj för att ändra språket på displayen.
• Enhet
Välj för att ändra måttenheten för bränsleförbrukning.
• EV-indikator
Välj för att aktivera/inaktivera EV-indikatorn
• Snabbmeny
Välj för att ställa in följande snabbmenyer som kan visas i vissa
situationer, påslagen/avstängd.
• Kontrastfärg
Välj för att ändra kontrastfärgerna på skärmen, t.ex. färgen på
markören.
Display för inställningar
OM42A57SE.book Page 90 Thursday, December 17, 2015 9:08 PM

912. Instrumentgrupp
2
Instrumentgrupp
OM42A57SE• Grundinställningar
Registrerade eller ändrade instrumentinställningar tas bort eller
återställas till den ursprungliga inställningen.
*: I förekommande fall
■Visning av systemkontroll
När startknappen vridits till tändningsläge visas en startbild medan
systemkontrollen pågår. När systemkontrollen har avslutats återkommer den
normala skärmen.
■Avstängning av inställningsdisplay
Vid följande tillfällen avbryts inställningsdisplayen som använder rattkontrol-
lerna.
●Om ett varningsmeddelande visas på informationsdisplayen
●Om bilen kommer i rörelse
■Vid urkoppling eller inkoppling av 12-voltsbatteriet
Körningsinformation nollställs.
■LCD-skärm
Små prickar eller ljusfläckar kan synas på displayen. Detta fenomen är vanligt
i LCD-skärmar och innebär inga problem vid användning av skärmen.
VA R N I N G
■Varning för bruk under körning
Av säkerhetsskäl ska du undvika att använda den rattmonterade kontrollen
under körning så mycket det går, titta inte heller för mycket på
informationsdisplayen under körning. Stanna bilen när du ska använda
kontrollen. I annat fall kan ratten stötas till vilket kan leda till en plötslig olycka.
■Säkerhetsåtgärder vid inställning av display
Eftersom hybridsystemet måste vara igång medan displayen ställs in bör du
se till att bilen är parkerad på en plats med bra ventilation. I ett slutet
utrymme, som ett garage, kan avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan leda till dödsfall eller utgöra en
allvarlig hälsorisk.
OBSERVERA
■Medan skärmen ställs in
För att undvika att 12-voltsbatteriet laddas ur ska hybridsystemet vara i gång
medan displayen ställs in.
OM42A57SE.book Page 91 Thursday, December 17, 2015 9:08 PM

922. Instrumentgrupp
OM42A57SE
Energimonitor/förbrukningsskär m
Informationsdisplay
Ljudanläggningsskärm (i före-
kommande fall)
Rattmonterade kontroller
XInformationsdisplay
Tryck på eller på rattkontrollerna och tryck på , tryck
sedan på eller för att välja energimonitorn.
XLjudanläggningsskärm (i förekommande fall)
Tryck på knappen ”CAR” och välj sedan ”Energiövervakning” på
skärmen.
Du kan övervaka status för din bil på informationsdisplayen och
ljudanläggningsskärmen (i förekommande fall).
1
2
3
Energimonitor
OM42A57SE.book Page 92 Thursday, December 17, 2015 9:08 PM

932. Instrumentgrupp
2
Instrumentgrupp
OM42A57SE

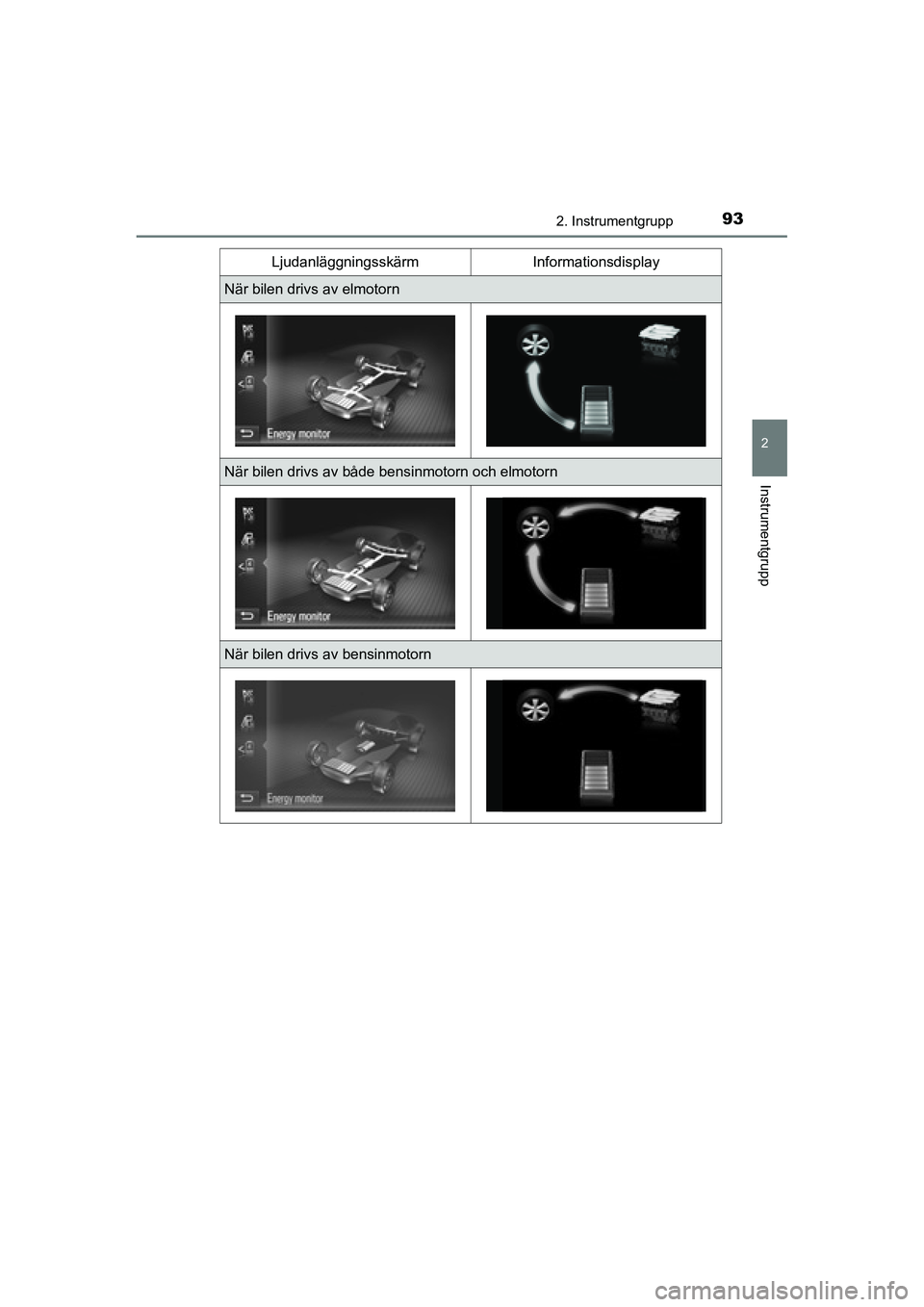

LjudanläggningsskärmInformationsdisplay
När bilen drivs av elmotorn
När bilen drivs av både bensinmotorn och elmotorn
När bilen drivs av bensinmotorn
OM42A57SE.book Page 93 Thursday, December 17, 2015 9:08 PM

942. Instrumentgrupp
OM42A57SEBilderna utgör exempel och kan variera från verkliga förutsättningar.
När bilen laddar hybridbatteriet
När inget energiflöde förekommer
Hybridbatteriets status
LjudanläggningsskärmInformationsdisplay
LågFulladdatLågFulladdat
OM42A57SE.book Page 94 Thursday, December 17, 2015 9:08 PM

1083-2. Öppna, stänga och låsa dörrarna
OM42A57SE
Stäng bakluckan med bakluckans
handtag.
XModeller utan elmanövrerad
baklucka
Se till att du trycker ned bakluckan
utifrån för att stänga den.
XModeller med elmanövrerad
baklucka
Bakluckans stängningsassistans
aktiveras och bakluckan stängs
helt automatiskt.
Funktionen för elbakluckan kan inaktiveras på informationsdisplayen.
Tryck på eller på de rattmonterade kontrollerna, och välj
sedan på informationsdisplayen.
Tryck på eller på de rattmonterade kontrollerna och välj
, tryck sedan på .
Välj ”System Settings” och tryck sedan på .
Tryck på . (”All Off” visas på informationsdisplayen.)
För varje gång trycks in aktiveras/inaktiveras systemet.
När du stänger bakluckan
Inaktivera elmanövreringen av bakluckan (modeller med
elbaklucka)
1
2
3
4
OM42A57SE.book Page 108 Thursday, December 17, 2015 9:08 PM
