2016 TOYOTA PROACE VERSO stop start

217
6
Řízení
Spacetourer-VP_cs_Chap06_conduite_ed01-2016

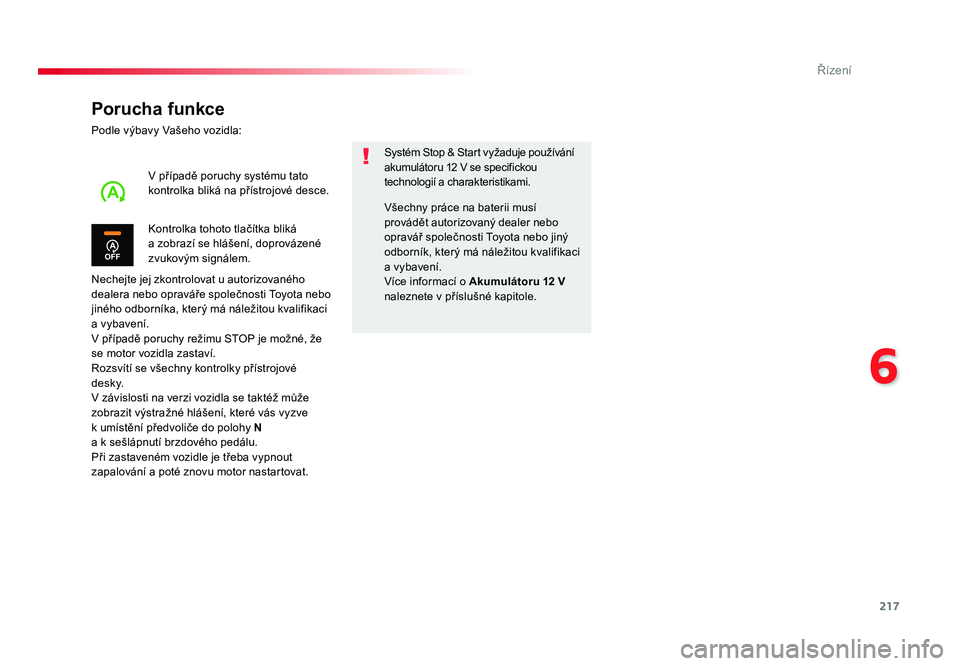

Porucha funkce
Podle výbavy Vašeho vozidla:
Nechejte jej zkontrolovat u autorizovaného
dealera nebo opraváře společnosti Toyota nebo
jiného odborníka, který má náležitou kvalifikaci
a vybavení.
V případě poruchy režimu STOP je možné, že
se motor vozidla zastaví.
Rozsvítí se všechny kontrolky přístrojové
d e s k y.
V závislosti na verzi vozidla se taktéž může
zobrazit výstražné hlášení, které vás vyzve
k umístění předvoliče do polohy N
a k sešlápnutí brzdového pedálu.
Při zastaveném vozidle je třeba vypnout
zapalování a poté znovu motor nastartovat. Systém Stop & Start vyžaduje používání
akumulátoru 12 V se specifickou
technologií a charakteristikami.
Kontrolka tohoto tlačítka bliká
a zobrazí se hlášení, doprovázené
zvukovým signálem. V případě poruchy systému tato
kontrolka bliká na přístrojové desce. Všechny práce na baterii musí
provádět autorizovaný dealer nebo
opravář společnosti Toyota nebo jiný
odborník, který má náležitou kvalifikaci
a vybavení.
Více informací o Akumulátoru 12 V
naleznete v příslušné kapitole.
Proace-Verso_CS.indb 21719/08/2016 11:37

261
7
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Palivová nádrž
Otevírání
Pokud je Váš vůz vybaven systémem
Stop & Start, nikdy nedoplňujte do
motoru palivo v režimu STOP; musíte
vypnout zapalování pomocí klíče,
nebo tlačítka START/STOP v případě,
že má Váš vůz systém bezklíčového
nastupování a startování (Smart Entry
and Start).
-
Povinně zastavte motor.
- Pokud má Váš vůz systém bezklíčového nastupování a startování (Smart Entry and
Start), odemkněte vůz.
- Otevřete dvířka nádrže.
Tankování
Aby mohlo být doplnění paliva zaregistrováno
měřičem, musí být jeho množství větší než
8 litrů.
Otevření uzávěru nádrže může být
doprovázeno zvukem nasátí vzduchu. Tento
podtlak je normální a je způsoben těsností
palivového okruhu. F Odřoubujte a sejměte uzávěr a umístěte jej
na držák (nacházející se na dvířkách).
F Zasuňte pistoli do hrdla nádrže až na doraz (přitom stlačte kovovou klapku A).
F Načerpejte palivo. Nepokračujte po třetím vypnutí pistole, neboť by mohlo dojít
k poruchám funkce.
F Vraťte uzávěr zpět na místo a šroubováním doprava ho uzavřete.
F Zatlačte na dvířka palivové nádrže pro jejich uzavření (vozidlo musí být
odekmnuté).
F Zjistěte, která z pistolí distribuuje palivo
určené pro motor Vašeho vozidla (správný
typ paliva připomíná štítek nalepený na
d ví ř kác h).
Objem nádrže: přibližně
69 litrů.
F Pokud je Vaše vozidlo vybaveno jednoduchým klíčem, zasuňte jej do zámku
uzávěru a pootočte směrem doleva.
Proace-Verso_CS.indb 26119/08/2016 11:38

271
7
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Kapota motoruOtevíráníZavírání
F Vyjměte vzpěru ze zajišťovacího zářezu.
F Zacvakněte vzpěru zpět do jejího uložení.
F Sklopte kapotu a těsně před zavřením ji pusťte.
F Přitažením kapoty ověř te, že je dobře zajištěná.
F Vycvakněte vzpěru z jejího uložení

a umístěte ji do zářezu pro zajištění kapoty
v otevřené poloze.
Při silném větru kapotu neotevírejte.
Když je motor zahřátý, manipulujte
s venkovním ovladačem a vzpěrou
kapoty opatrně (nebezpečí popálení).
Aby nedošlo k poškození elektrických
komponentů vozidla, je výslovně
zakázáno
provádět mytí motorového
prostoru vysokotlakým proudem vody. Ventilátor chlazení se může
rozběhnout i po vypnutí motoru:
dejte pozor na předměty či oděvy,
které by mohly být zachyceny vr tulí.
F Nadzdvihněte ovladač a poté zvedněte
kapotu.
F Otevřete dveře.
F Přitáhněte směrem k sobě ovladač
umístěný ve spodní části dveřního rámu.
Před jakýmkoliv zásahem pod kapotou
deaktivujte systém Stop & Start, aby
nedošlo ke zranění způsobenému
automatickým spuštěním motoru
režimem START.
Proace-Verso_CS.indb 27119/08/2016 11:38

273
7
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Kontrola množství náplní
Při práci pod kapotou motoru buďte velmi opatrní, protože některé části motoru mohou být velmi horké (nebezpečí popálení) a ventilátor se
může kdykoliv rozeběhnout (i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce,
pro vozidla vybavená elektrickou
měrkou, nebo ruční měrkou.Kontrola pomocí ruční měrky
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F Uchopte měrku za její barevně označený konec a úplně ji vytáhněte.
F Osušte tyčku pomocí čistého hadru nepouštějícího vlákna.
F Zasuňte měrku zpět na její místo až na doraz a znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a B.
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není výslovně uvedeno jinak.
Pokud hladina výrazně poklesne, nechejte odpovídající systém zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má
náležitou kvalifikaci a vybavení.
A = MA XI
Pro věrohodnost výsledku měření musí být
Vaše vozidlo odstaveno na vodorovném
podkladu, s motorem vypnutým po dobu
alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost Toyota doporučuje provádět
kontrolu oleje a případně jeho doplnění po
každých 5000 ujetých km. B = MINI
Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B , nestartujte
motor .
- Pokud je hladina nad značkou MA X (nebezpečí poškození motoru), obraťte se
na autorizovaného dealera nebo opraváře
společnosti Toyota nebo jiného odborníka,
který má náležitou kvalifikaci a vybavení
- Pokud není dosaženo množství MINI, je
nutné motorový olej doplnit.
Proace-Verso_CS.indb 27319/08/2016 11:38

276
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Kontroly
Akumulátor 12 V
Akumulátor je bezúdržbového typu.
I tak je však třeba pravidelně
kontrolovat dotažení šroubových
svorek (u verzí bez rychlosvorek)
a čistotu připojovacích míst.Intervaly výměny těchto prvků
naleznete v dokumentu Plán údržby
od výrobce.
Vzduchový a pylový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Olejový filtr
Filtr pevných částic (naftový motor)
Dočasné rozsvícení této kontrolky

a zobrazení hlášení na
multifunkčním displeji signalizují
počátek zanesení filtru pevných
částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60 km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená
to nedostatečné množství aditiva do
n af t y.
Více informací o Kontrolách množství
náplní naleznete v příslušné kapitole.
U nového vozidla se mohou první
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu s pokyny v dokumentu Plán údržby
od výrobce a v závislosti na typu motoru Vašeho vozidla.
V opačném případě, je nechejte zkontrolovat u autorizovaného dealera nebo opraváře společnosti
Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Více informací a doporučení pro opatření před
jakýmkoliv zásahem na
Akumulátoru 12 V
naleznete v příslušné kapitole. Vyžadují-li to podmínky v daném prostředí
(vysoká prašnost, ...) a provozní podmínky
vozidla ( jízdy po městě, ...), vyměňujte je
případně dvakrát častěji
.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být příčinou
nepříjemných pachů.
Verze vozidel vybavené systémem
Stop & Start pracují s olověným
akumulátorem 12 V specifické
technologie a charakteristik.
Jeho výměnu může provést pouze
autorizovaný dealer nebo opravář
společnosti Toyota nebo jiný odborník,
který má náležitou kvalifikaci a vybavení.
Proace-Verso_CS.indb 27619/08/2016 11:38

280
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Doporučení pro skladování
Láhve s AdBlue® neskladujte ve vozidle.
AdBlue
® zamrzá při teplotě nižší než -11 °C
a jeho kvalita se zhoršuje při teplotě vyšší
než 25 °C. Láhve je doporučeno skladovat
na chladném místě a ve stínu, mimo přímé
sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně 1 rok.
Kapalinu, která zamrzla, lze použít po jejím
rozmrznutí při teplotě okolního prostředí.
Postup
Před doplňováním se ujistěte, že vozidlo stojí
na plochém a vodorovném podkladu.
F Vypněte zapalování a vytáhněte klíč ze spínací skřínky nebo stiskněte tlačítko
START/STOP ( je-li jím vozidlo vybaveno)
pro vypnutí motoru.
F Pro přístup k nádržce s AdBlue
® otevřete
přední levé dveře.
F Spodem vytáhněte černou krytku. F Pootočte modrým uzávěrem o šestinu
otáčky proti směru pohybu hodinových
ručiček.
F Vytáhněte uzávěr směrem nahoru.
Láhve od AdBlue
® nevyhazujte do
běžného domácího odpadu. Použijte
kontejnery vyhrazené k tomuto účelu nebo
láhve odevzdejte pracovníkům servisu.
V zimním období ověř te, že je
teplota vozidla vyšší než -11 °C, jinak
nebude možno AdBlue
®, které při této
teplotě zamrzá, přelít do nádržky.
Aby bylo možno provést doplnění,
zaparkujte vozidlo na několik hodin do
temperovaného prostoru.
Proace-Verso_CS.indb 28019/08/2016 11:38

316
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Akumulátor 12 VAkumulátor se nachází v motorovém prostoru.
F Otevřete kapotu pomocí vnitřní a poté vnější páčky.
F Upevněte vzpěru kapoty.
Přístup k akumulátoru
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Všeobecné
Startovací akumulátor olověný
Před manipulací s akumulátorem si
chraňte oči a obličej.
Veškeré manipulace s akumulátorem
smějí být prováděny pouze ve větraném
prostředí, kde se nenachází otevřený
oheň nebo zdroj jiskření, aby se
předešlo jakémukoliv riziku výbuchu
nebo požáru.
Po skončení práce si umyjte ruce.
Verze vozidel vybavené systémem
Stop & Start pracují s olověným
akumulátorem 12 V specifické
technologie a charakteristik.
Jeho výměnu může provést pouze
autorizovaný dealer nebo opravář
společnosti Toyota nebo jiný odborník,
který má náležitou kvalifikaci a vybavení. U vozidla s automatickou převodovkou
se nikdy nepokoušejte nastartovat
motor tlačením vozidla.
Akumulátory obsahují jedovaté látky,
jako například kyselinu sírovou a olovo.
Musejí být likvidovány v souladu
s platnou legislativou a v žádném
případě nesmějí být odhazovány do
běžného domovního odpadu.
Vracejte použité baterie a akumulátory
do příslušného sběrného střediska.
Více informací o Kapotě
a o Motoru naleznete v příslušné(ých)
kapitole(ách).
F Sejměte plastový kryt pro zpřístupnění
svorky (+).
Svorka (-) akumulátoru není přístupná.
Odloučený kostřicí bod je připraven v přední
části vozidla.
Proace-Verso_CS.indb 31619/08/2016 11:38

317
8
Porucha na cestě
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Startování pomocí jiného
akumulátoru
Nikdy nestartujte motor připojením
nabíječky akumulátorů.
Nikdy nepoužívejte booster akumulátoru
o napětí 24 V nebo vyšším.
Předem ověř te, zda má pomocný
akumulátor jmenovité napětí 12 V
a kapacitu minimálně stejnou jako
vybitý akumulátor.
Obě vozidla se nesmějí dotýkat.
Vypněte všechny elektrické spotřebiče
v obou vozech (autorádio, stěrače,
světla, ...).
Dbejte na to, aby startovací kabely
neprocházely v blízkosti pohyblivých
dílů motoru (ventilátor, řemen, ...).
Neodpojujte svorku kladného pólu (+) za
chodu motoru.F
Zdvihněte plastový kryt svorky kladného pólu (+)
( je-li jím vozidlo vybaveno).
F Připojte jeden konec červeného kabelu ke svorce
kladného pólu (+) vybitého akumulátoru
A
(v místě navařené kovové části), poté druhý
konec ke svorce (+) pomocného akumulátoru B
nebo boosteru.
F Připojte jeden konec zeleného nebo černého
kabelu ke svorce záporného pólu (-) pomocného
akumulátoru B nebo boosteru (nebo ke
kostřicímu bodu pomáhajícího vozidla).
F Připojte druhý konec zeleného nebo černého
kabelu ke kostřicímu bodu C startovaného
vozidla.
F Nastartujte motor pomáhajícího vozidla a nechte jej běžet po dobu několika minut.
F Nastartujte motor porouchaného vozidla a nechte jej běžet.
Pokud motor nenastartuje ihned, vypněte
zapalování a před dalším pokusem
o nastartování chvíli vyčkejte.
Pokud je akumulátor Vašeho vozidla vybitý, je
možno motor nastartovat náhradním způsobem
pomocí jiného akumulátoru (externího nebo
z jiného vozidla) a startovacích kabelů, nebo
pomocí jednorázového zdroje (boosteru).
Některé funkce, mezi nimi i systém
Stop & Start, nejsou k dispozici, pokud
úroveň nabití akumulátoru nedosahuje
dostatečné hodnoty.
F Vyčkejte na návrat na volnoběžné otáčky,
poté odpojte pomocné kabely v opačném
pořadí než při připojování.
F Umístěte zpět plastový kryt svorky kladného pólu (+), je-li jím Vaše vozidlo
vybaveno.
F Nechte běžet motor, za jízdy nebo při stojícím vozidle, po dobu minimálně
30 minut, aby se akumulátor dostatečně
nabil.
Proace-Verso_CS.indb 31719/08/2016 11:38
