2016 TOYOTA PRIUS PLUG-IN HYBRID servis

1072-1. Plug-in hybridní systém
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
UPOZORNĚNÍ
■Větrací otvory hybridního (trakčního) akumulátoru
●Ujistěte se, že větrací otvor přívodu vzduchu není ničím blokován, např.
potahem sedadla, plastovým krytem nebo zavazadlem. Hybridní (trakční)
akumulátor se může přehrát a může dojít k jeho poškození.
●Když se ve větracím otvoru přívodu vzduchu nashromáždí prach atd., vy-
čistěte ho vysavačem, abyste předešli ucpání větracího otvoru.
●Zabraňte vniknutí vody nebo cizích látek do větracích otvorů, protože by to
<00500052004b004f00520003005d00530124005600520045004c00570003005d004e0055004400570003004400030053005200e3004e0052005d0048005100740003004b005c00450055004c004700510074004b00520003000b005700550044004e00fe00
510074004b0052000c00030044004e005800500058004f0069[toru.
●Nepřevážejte velké množství vody, např. lahve ochlazovače vody, ve vozid-
le. Pokud se voda rozlije do hybridního (trakčního) akumulátoru, akumulátor
se může poškodit. Nechte vozidlo zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vyba-
veným odborníkem.
●Ve větracím otvoru je vestavěn filtr. Když filtr zůstává znatelně znečistěný
i po vyčistění větracího otvoru, je doporučeno vyčistění nebo výměna filtru.
Když čistíte filtr, viz S. 552.
■Poznámka o palivu
●U plug-in hybridních vozidel může palivo zůstávat v nádrži dlouhou dobu
a podléhat tak změnám kvality v závislosti na tom, jak je vozidlo používá-
no. Doplňte nejméně 20 litrů paliva každých 12 měsíců (doplňte celkově
nejméně 20 litrů během časového úseku 12 měsíců), protože to může
ovlivnit součásti palivového systému nebo benzínový motor.
●Pokud nebylo vozidlo po určitou dobu natankováno a je možné, že kvalita
zbývajícího paliva v nádrži se změnila, na multiinformačním displeji se
zobrazí "No new fuel has been added recently. Please refuel" (Poslední
dobou nebylo přidáno nové palivo. Natankujte prosím.), když je spínač
POWER je zapnut do režimu ZAPNUTO. Pokud se toto hlášení zobrazí,
ihned vozidlo natankujte.

1222-2. Nabíjení
PRIUS PHV_OM_OM47A89CZ_(EE)
*1: Když k tomu dojde, nabíjení je prováděno bez omezení nabíjecího proudu.
*2: Když k tomu dojde, nabíjení je prováděno s omezením nabíjecího proudu.
StavIndikátor
napájeníVýstražný
indikátor
chyby
Příčina/Nápravné opatření
Chyba
systému
dobíjeníNesvítíNesvítí
nebo
svítíJe detekován únik elektřiny a na-
bíjení je zrušeno, nebo je poru-
cha v nabíjecím kabelu.
Konzultujte to s kterýmkoliv
autorizovaným prodejcem
nebo servisem Toyota, nebo
jiným řádně kvalifikovaným
a vybaveným odborníkem. Svítí Bliká
Porucha
detekce
teploty
zástrčky
BlikáBliká
V části detekce teploty zástrčky
se vyskytla porucha.
*1
Konzultujte to s kterýmkoliv
autorizovaným prodejcem
nebo servisem Toyota, nebo
jiným řádně kvalifikovaným
a vybaveným odborníkem.
Detekce
zvýšení
teploty
zástrčky
BlikáNesvítí
Je detekováno zvýšení teploty
zástrčky z důvodu nesprávného
kontaktu mezi zásuvkou a zá-
strčkou.
*2
Zkontrolujte, zda je zástrčka
bezpečně připojena do zá-
suvky.
Upozornění
na životnost
nabíjecího
kabelu
SvítíBliká
Počet nabíjení použitím tohoto
nabíjecího kabelu se blíží ke
konci jeho použitelné životnosti.
Konzultujte to s kterýmkoliv
autorizovaným prodejcem
nebo servisem Toyota, nebo
jiným řádně kvalifikovaným
a vybaveným odborníkem.
Životnost
nabíjecího
kabelu
SvítíSvítí
Počet nabíjení použitím tohoto
nabíjecího kabelu překročila
jeho použitelný počet nabíjení.
Konzultujte to s kterýmkoliv
autorizovaným prodejcem
nebo servisem Toyota, nebo
jiným řádně kvalifikovaným
a vybaveným odborníkem.

1252-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
VÝSTRAHA
■Když používáte nabíjecí kabel a CCID (Přerušovací zařízení nabíjecího
obvodu)
Dodržujte následující pokyny.
Jinak to může zapříčinit neočekávanou nehodu, mající za následek smrtel-
ná nebo vážná zranění.
●Nepokoušejte se rozebírat nebo opravovat nabíjecí kabel, nabíjecí konek-
tor, zástrčku nebo CCID (Přerušovací zařízení nabíjecího obvodu).
Pokud nastane nějaký problém s nabíjecím kabelem nebo CCID (Přerušo-
vací zařízení nabíjecího obvodu), ihned zastavte nabíjení a kontaktujte
kteréhokoliv autorizovaného prodejce nebo servis Toyota, nebo jiného řád-
ně kvalifikovaného a vybaveného odborníka.
●Nevystavujte nabíjecí kabel, nabíjecí konektor, zástrčku nebo CCID (Pře-
rušovací zařízení nabíjecího obvodu) silnému tlaku nebo nárazu.
●Nevyvíjejte na nabíjecí kabel nadměrnou sílu jeho násilným skládáním,
kroucením, taháním nebo smýkáním.
●Nepoškoďte nabíjecí kabel ostrými předměty.
●Neohýbejte nabíjecí konektor nebo zástrčku a nezasunujte do nich nepat-
řičné předměty.
●Nedávejte nabíjecí konektor a zástrčku do vody.
Pokud vám upadnou do vody, kontaktujte kteréhokoliv autorizovaného
prodejce nebo servis Toyota, nebo jiného řádně kvalifikovaného a vybave-
ného odborníka.
●Nevyměňujte kabel zástrčky mokrýma rukama. (je-li ve výbavě)
Nevyměňujte ho ani na místě, kde prší nebo je mokro.
●Nevyměňujte kabel zástrčky, když jsou zástrčka a/nebo nabíjecí konektor
připojeny. (je-li ve výbavě)
●Zkontrolujte, zda platí nějaké místní předpisy pro nabíjení EV a dodržujte je.
●Nabíjecí kabel režimu 2: Když měníte kabel zástrčky, pevně otáčejte mati-
cí kabelu zástrčky, až uslyšíte "cvaknutí". (je-li ve výbavě)
●Nedávejte nabíjecí kabel na předměty s vysokou teplotou, například na
topné těleso.
●Nenamotávejte nabíjecí kabel kolem CCID (Přerušovací zařízení nabíjecí-
ho obvodu).

1272-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
Z bezpečnostních důvodů kontrolujte nabíjecí kabel pravidelně.
Kontrola a údržba nabíjecího kabelu
VÝSTRAHA
■Pravidelná kontrola
Pravidelně kontrolujte následující body.
Jinak to může zapříčinit neočekávanou nehodu, mající za následek smrtel-
ná nebo vážná zranění.
●Nabíjecí kabel, zástrčka, nabíjecí konektor, CCID (Přerušovací zařízení na-
bíjecího obvodu) atd. nejsou poškozeny
●Zásuvka není poškozena
●Zástrčku je možné bezpečně zasunout do zásuvky
●Zástrčka se během používání extrémně nezahřívá
●Hrot zástrčky není zdeformován
●Zástrčka není znečistěná prachem atd.
Vytáhněte zástrčku ze zásuvky před její prohlídkou. Pokud při prohlídce na-
leznete jakoukoliv abnormalitu na nabíjecím kabelu, ihned ho přestaňte pou-
žívat a konzultujte to s kterýmkoliv autorizovaným prodejcem nebo servisem
Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
■Údržba nabíjecího kabelu
Když je nabíjecí kabel znečištěn, odstraňte nejdříve nečistoty hrubým vyždí-
maným hadrem a pak ho otřete suchým hadrem.
Nikdy ho však neumývejte vodou. Pokud je nabíjecí kabel umyt vodou, může
dojít během nabíjení k požáru nebo elektrickému šoku s následky smrtelného
nebo vážného zranění.
■Když nabíjecí kabel delší dobu nepoužíváte
Vytáhněte zástrčku ze zásuvky. Na zástrčce nebo v zásuvce by se mohl na-
hromadit prach, což může mít za následek přehřívání, které by mohlo vést
k požáru.
Uložte kabel na místě, kde není vlhko.

1312-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)■Pokud se víko nabíjecí zásuvky neotevře použitím normálního postupu
Pokud se víko nabíjecí zásuvky neotevře, když použijete normální postup,
může být otevřeno v případě nouze provedením následujících kroků.
Otevřete zadní dveře. (S. 274)
Připravte si klíč na matice kol. (S. 598)
Zasuňte klíč na matice kol dle obrázku.
Stiskněte střed zadního okraje víka nabíjecí zásuvky, abyste ho otevřeli.
(S. 114)
Tento způsob odemknutí je provizorní postup pouze pro případ nouze. Pokud
problém přetrvává, nechte vozidlo ihned zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vy-
baveným odborníkem.Zatáhněte knoflík a vyjměte kryt dle ob-
rázku.
Zasuňte konec klíče na matice kol ve-
dle vybrání v oblasti instalace krytu.
Dočasně umístěte část klíče na mati-
ce kol ve tvaru L tak, aby se dotýkal
podlahové desky.
(Umístěte klíč na matice kol tak, aby
byl kolmo k pracovnímu otvoru.)
Ze stavu v kroku zasuňte klíč na ma-
tice kol směrem nahoru do vozidla.
Stisknutím nouzové uvolňovací páčky
uvnitř pracovního otvoru se víko nabíje-
cí zásuvky odemkne.
1
2
3
4
1
2
54
6

1352-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)Namontujte znovu kryt do původní polohy.
Tento způsob je provizorní postup pouze pro případ nouze. Pokud problém
přetrvává, nechte vozidlo ihned zkontrolovat kterýmkoliv autorizovaným pro-
dejcem nebo servisem Toyota, nebo jiným řádně kvalifikovaným a vybave-
ným odborníkem.
Neovládejte nouzovou uvolňovací páčku, když může být nabíjecí konektor ode-
mknut normálním postupem.
UPOZORNĚNÍ
■Když zasunujete nabíjecí konektor
Dodržujte následující pokyny. Jinak by to mohlo způsobit poruchu systému
zamykání nabíjecího konektoru.
●Zkontrolujte, zda je nabíjecí konektor kompatibilní s tímto vozidlem
Nabíjecí konektor jiného typu nebo nabíjecí konektor s poškozenou nebo
deformovanou zásuvnou částí se nemusí uzamknout.
●Neovládejte spínač zámku nabíjecího konektoru předtím, než je nabíjecí
konektor připojen
●Nepoužívejte nadměrnou sílu na nabíjecí konektor poté, co je nabíjecí ko-
nektor zasunut
Když nabíjecí konektor vyjímáte, ujistěte se, že je nabíjecí konektor ode-
mknutý.
5

1492-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)■Snížení kapacity hybridního (trakčního) akumulátoru
Kapacita hybridního (trakčního) akumulátoru se postupně snižuje, když je
hybridní (trakční) akumulátor používán. Míra snižování nabití se liší podle
podmínek prostředí a způsobu, jakým je vozidlo používáno. Dodržování ná-
sledujících pokynů může pomoci potlačit snižování kapacity akumulátoru.
●Vyhněte se parkování vozidla v oblastech s vysokou teplotou na přímém
slunci, když je hybridní (trakční) akumulátor plně nabitý.
●Vyhněte se častému a náhlému zrychlování a zpomalování, když jedete v re-
žimu EV.
●Vyhněte se časté jízdě nejvyšší rychlostí při EV jízdě. (S. 98)
●Ponechte nabití hybridního (trakčního) akumulátoru na nízké úrovni, když
nebudete s vozidlem delší dobu jezdit.
Po ověření, že se režim EV přepnul do režimu HV, vypněte spínač POWER.
●Používejte co nejvíce funkci časovač nabíjení, abyste před zahájením jízdy
plně nabili hybridní (trakční) akumulátor. (S. 163)
Také pokud se kapacita hybridního (trakčního) akumulátoru sníží, zkrátí se
vzdálenost, kterou je možné ujet v režimu EV. Výkon vozidla se však znatelně
nezhorší.
■Když je zbývající nabití hybridního (trakčního) akumulátoru po nabíjení
nízké
V následujících situacích může být zbývající nabití hybridního (trakčního)
akumulátoru po dokončení nabíjení menší než normálně, aby se ochránil
<0056005c00560057007000500003000b004d0074005d00470051007400030047005200560044004b00030028003900030053005200030053004f0051007000500003005100440045004c0057007400030044004e005800500058004f006900570052005500
5800030050012400e500480003004500ea00570003004e0055[atší).
*
●Nabíjení je prováděno, když je venkovní teplota nízká nebo vysoká
●Nabíjení je prováděno ihned po jízdě s vysokou zátěží nebo v extrémním
horku.
Když nedojde k žádné z výše uvedených situací a nastane drastický pokles
zbývající nabití hybridního (trakčního) akumulátoru po dokončení nabíjení,
nechte vozidlo zkontrolovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo jiným řádně kvalifikovaným a vybaveným odborníkem.
*: Když k tomu dojde, i pokud zobrazení zbývajícího nabití hybridního (trakční-
ho) akumulátoru ukazuje, že je plně nabitý, zbývající nabití rychle klesá, rych-
leji než normálně.

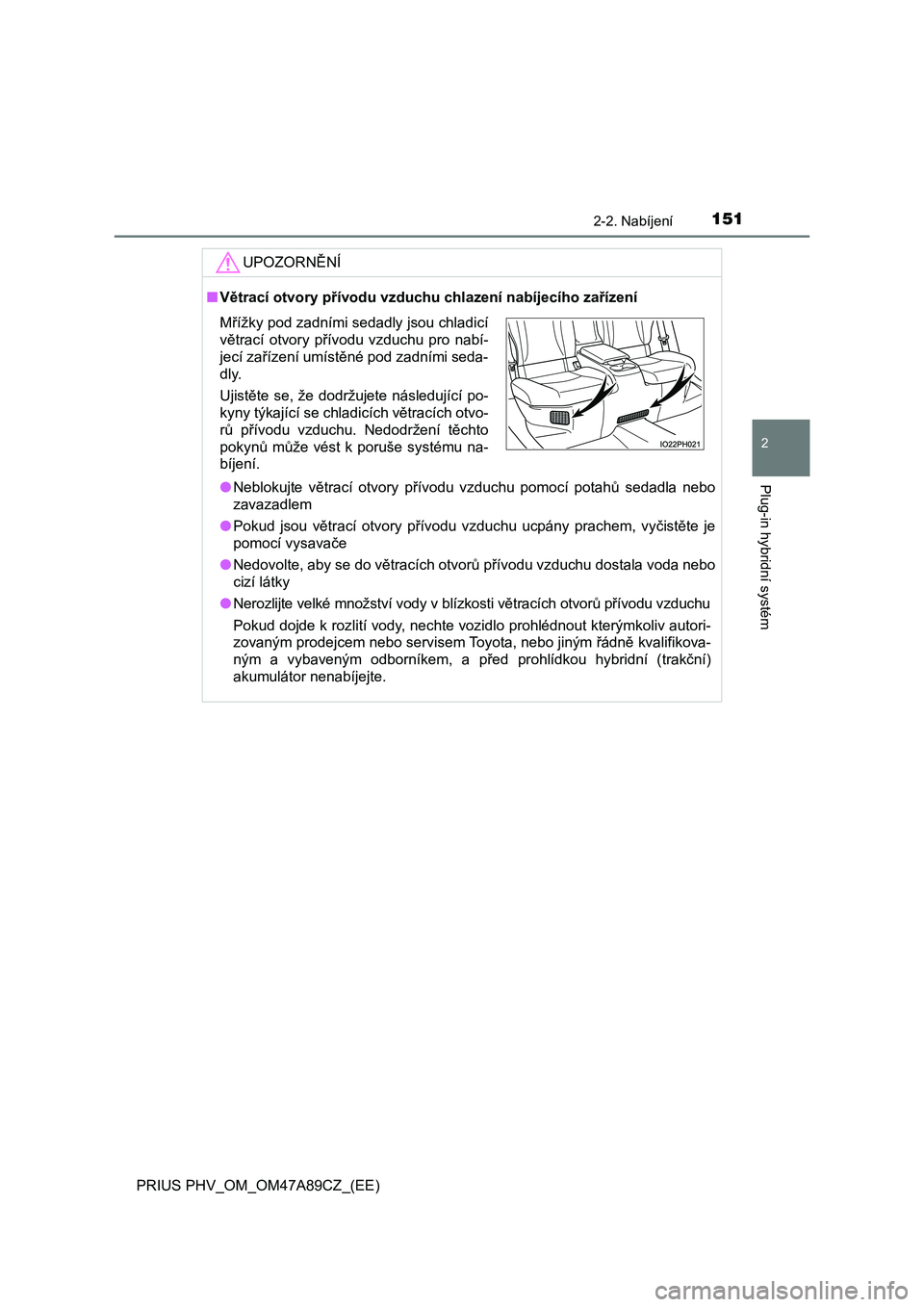

1512-2. Nabíjení
2
Plug-in hybridní systém
PRIUS PHV_OM_OM47A89CZ_(EE)
UPOZORNĚNÍ
■Větrací otvory přívodu vzduchu chlazení nabíjecího zařízení
●Neblokujte větrací otvory přívodu vzduchu pomocí potahů sedadla nebo
zavazadlem
●Pokud jsou větrací otvory přívodu vzduchu ucpány prachem, vyčistěte je
pomocí vysavače
●Nedovolte, aby se do větracích otvorů přívodu vzduchu dostala voda nebo
cizí látky
●Nerozlijte velké množství vody v blízkosti větracích otvorů přívodu vzduchu
Pokud dojde k rozlití vody, nechte vozidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem Toyota, nebo jiným řádně kvalifikova-
ným a vybaveným odborníkem, a před prohlídkou hybridní (trakční)
akumulátor nenabíjejte.
Mřížky pod zadními sedadly jsou chladicí
větrací otvory přívodu vzduchu pro nabí-
jecí zařízení umístěné pod zadními seda-
dly.
Ujistěte se, že dodržujete následující po-
kyny týkající se chladicích větracích otvo-
rů přívodu vzduchu. Nedodržení těchto
pokynů může vést k poruše systému na-
bíjení.
