1943. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)■
Als de ondersteunende systemen in werking zijn
Bij het gebruik van ondersteunende systemen, zoals het Dynamic
Radar Cruise Control-systeem met volledig snelheidsbereik (
→Blz. 397)
en het LDA-systeem (
→Blz. 382), wordt informatie met betrekking tot
elk systeem, afhankelijk van de situatie, automatisch weergegeven op
het multi-informatiedisplay.
Raadpleeg de bladzijde met uitleg over alle systemen voor details over
de weergegeven informatie en de inhoud van het display.
■
Als u geïnformeerd moet worden over de auto
Als een verkeerde schakelstand wordt geselecteerd of er een pro-
bleem optreedt in een voertuigsysteem, wordt een waarschuwings-
melding (of afbeelding) weergegeven op het multi-informatiedisplay.
Volg de instructies die worden weergegeven op het display als er een
waarschuwingsmelding wordt weergegeven. (→Blz. 650)
■
Als het contact UIT wordt gezet (auto's met inbraaksensor)
Het selectiescherm voor het in-/
uitschakelen van de inbraak-
sensor wordt weergegeven op
het multi-informatiedisplay.
(→Blz. 84)
■Als het hybridesysteem wordt uitgeschakeld
●Als het hybridesysteem wordt uitgeschakeld, wordt het scherm
“Ending” (beëindigen) weergegeven op het multi-informatiedis-
play (gedurende ongeveer 30 seconden
*1).
Als het scherm “Ending” (beëindigen) wordt weergegeven, kan
de volgende informatie worden weergegeven door op , ,
of van de bedieningstoetsen van het instrumentenpa-
neel te drukken.
PRIUS PHV_OM_OM47A89E_(EE).book Page 194 Wednesday, December 14, 2016 1:05 PM

2023. Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Controlelampje mistachterlicht Blz. 351
Controlelampje antidiefstalsysteemBlz. 75,
81
Controlelampje READY Blz. 327
Schakelstandindicatoren Blz. 333
*1, 2Controlelampje Traction Control Blz. 492
*1, 3Controlelampje VSC OFF Blz. 493
Controlelampje cruise control Blz. 407
Controlelampje Dynamic Radar Cruise Control Blz. 397
Controlelampje cruise control SET Blz. 397
*1, 3Waarschuwingslampje PCS Blz. 372
Controlelampje LDA Blz. 385
Controlelampje stuurregeling Blz. 386
*1Controlelampje Adaptive High Beam-systeem Blz. 346
Controlelampje BSM (indien aanwezig) Blz. 417
Controlelampje Toyota Parking Assist-sensor
(indien aanwezig)Blz. 432
ControlelampjesBladzijde
PRIUS PHV_OM_OM47A89E_(EE).book Page 202 Wednesday, December 14, 2016 1:05 PM

2433. Instrumentenpaneel
3
Instrumentenpaneel
PRIUS PHV_OM_OM47A89E_(EE)
Selecteer de instelling of de gewenste waarde (tijd, enz.) met de
bedieningstoetsen van het instrumentenpaneel als het instel-
scherm wordt weergegeven.
*1, 2
Selecteer voor selecteerbare
informatie over de werking en
instelwaarden de gewenste
instelling of waarde en druk ver-
volgens op .
Druk op om de selectie te
annuleren.
Selecteer “Proceed” (doorgaan)
of “Cancel” (annuleren) en druk
op als het controlescherm
voor de instellingen wordt weer-
gegeven.
*1: Afhankelijk van het item kan na het selecteren van een item een vol-
gend instelscherm worden weergegeven.
*2: Voor items waarbij het aanpassingsniveau of de tijd wordt ingesteld,
wordt na het instellen van het item het instelscherm weergegeven tot-
dat op wordt gedrukt.
■
Tabel instellingen
2
OnderwerpInstellingenResultaat van instelling
“On” (aan)
Schakelt de stuurregelingsfunctie van het
LDA-systeem in en uit. (→Blz. 391)
“Off” (uit)
“High” (hoog)Wijzigt de gevoeligheid voor de afwijking
van de rijstrook van het LDA-systeem.
(→Blz. 391)
“Standard”
(standaard)
“On” (aan)
Schakelt het Pre-Crash Safety-systeem
(PCS) in en uit. (→Blz. 372)
“Off” (uit)
Ve r w e gWijzigt het waarschuwingstijdstip van het
Pre-Crash Safety-systeem (PCS).
(→Blz. 372)
Gemiddeld
Dichtbij
*1“On” (aan)Schakelt de Toyota Parking Assist-sensor
in en uit. (→Blz. 432)
“Off” (uit)
PRIUS PHV_OM_OM47A89E_(EE).book Page 243 Wednesday, December 14, 2016 1:05 PM

2694-2. Openen, sluiten en vergrendelen van de portieren
PRIUS PHV_OM_OM47A89E_(EE)
4
Bediening van elk onderdeel
Por tieren
◆Smart entry-systeem met startknop
Zorg dat u de elektronische sleutel bij u hebt om deze functie in te
kunnen schakelen.
Pak de voorportiergreep vast
om alle portieren te ontgren-
delen.
Zorg ervoor dat u de sensor aan
de achterzijde van de portier-
greep aanraakt.
De portieren kunnen gedurende
3 seconden na het vergrendelen
niet worden ontgrendeld.
Raak de vergrendelsensor (de uitholling in het oppervlak van de
voorportiergreep) aan om de portieren te vergrendelen.
Controleer of het portier goed vergrendeld is.
◆Afstandsbediening
Vergrendelen van alle portie-
ren
Controleer of het portier goed
vergrendeld is.
Houd deze toets ingedrukt om
de zijruiten te sluiten.
*
Ontgrendelen van alle portie-
ren
Houd deze toets ingedrukt om
de zijruiten te openen.
*
*
: Deze instellingen moeten aan de persoonlijke voorkeur worden aange-
past door een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
De portieren kunnen worden vergrendeld en ontgrendeld met de
instapfunctie, de afstandsbediening of de schakelaars van de
centrale vergrendeling.
Van buitenaf ontgrendelen en vergrendelen van de portieren
1
2
1
2
PRIUS PHV_OM_OM47A89E_(EE).book Page 269 Wednesday, December 14, 2016 1:05 PM

2704-2. Openen, sluiten en vergrendelen van de portieren
PRIUS PHV_OM_OM47A89E_(EE)
■Feedbacksignalen
De alarmknipperlichten knipperen om aan te geven dat de portieren zijn ver-
grendeld/ontgrendeld. (Vergrendeld: eenmaal; ontgrendeld: tweemaal)
■Beveiligingsfunctie
Als er niet binnen ongeveer 30 seconden na het ontgrendelen van de auto
een portier wordt geopend, zorgt de beveiligingsfunctie ervoor dat de auto
weer automatisch wordt vergrendeld.
■Wanneer het portier niet kan worden vergrendeld met de vergrendelsen-
sor op het oppervlak van de portiergreep
■Zoemer centrale vergrendeling
Als geprobeerd wordt de portieren te vergrendelen wanneer een portier niet
geheel gesloten is, klinkt er gedurende 5 seconden een zoemer. Sluit het por-
tier volledig om de zoemer uit te schakelen en vergrendel de portieren
opnieuw.
■Het alarm inschakelen (indien aanwezig)
Wanneer de portieren worden vergrendeld, wordt het alarmsysteem inge-
schakeld. (→Blz. 81)
■Wanneer het Smart entry-systeem met startknop of de afstandsbedie-
ning niet goed werkt
●Gebruik de mechanische sleutel om de portieren te vergrendelen en ont-
grendelen. (→Blz. 678)
●Vervang de sleutelbatterij door een nieuw exemplaar als deze ontladen
raakt. (→Blz. 616) Wanneer het portier niet kan worden ver-
grendeld, zelfs als u de vergrendelsensor
op het oppervlak van de portiergreep met
uw vinger aanraakt, raak dan de vergren-
delsensor aan met uw handpalm.
Wanneer u handschoenen draagt, trek
deze dan uit.
PRIUS PHV_OM_OM47A89E_(EE).book Page 270 Wednesday, December 14, 2016 1:05 PM

2834-2. Openen, sluiten en vergrendelen van de portieren
PRIUS PHV_OM_OM47A89E_(EE)
4
Bediening van elk onderdeel
■Aanwijzing voor de instapfunctie
●Zelfs als de elektronische sleutel zich binnen het detectiegebied bevindt,
werkt het systeem in de volgende gevallen mogelijk niet juist:
• De elektronische sleutel bevindt zich te dicht bij de ruit of buitenportier-
greep, te dicht bij de grond of te hoog als de portieren worden vergren-
deld of ontgrendeld.
• De elektronische sleutel ligt op het dashboard, op de vloer of in een por-
tiervak of het dashboardkastje wanneer het hybridesysteem wordt gestart
of de stand van het contact wordt gewijzigd.
●Laat de elektronische sleutel niet boven op het dashboard of in de buurt van
de portiervakken liggen wanneer u de auto verlaat. Afhankelijk van de ont-
vangst van de radiogolven wordt door de antenne mogelijk waargenomen
dat de sleutel zich buiten de auto bevindt en kunnen de portieren worden
vergrendeld vanaf de buitenzijde, waardoor de elektronische sleutel moge-
lijk in de auto wordt opgesloten.
●Zolang de elektronische sleutel zich binnen het detectiegebied bevindt, kun-
nen de portieren door een willekeurige persoon worden ontgrendeld en ver-
grendeld.
●Zelfs als de elektronische sleutel zich buiten de auto bevindt, kan het hybri-
desysteem mogelijk worden gestart als de elektronische sleutel zich in de
buurt van de ruit bevindt.
●De portieren worden mogelijk ontgrendeld als er een grote hoeveelheid
water op de portiergreep terechtkomt, bijvoorbeeld tijdens een zware regen-
bui of in een wasstraat, wanneer de elektronische sleutel zich binnen het
detectiegebied bevindt. (De portieren zullen na ongeveer 30 seconden auto-
matisch weer vergrendeld worden als ze niet geopend en gesloten worden.)
●
Als de afstandsbediening wordt gebruikt om de portieren te vergrendelen ter-
wijl de elektronische sleutel zich in de nabijheid van de auto bevindt, bestaat
de mogelijkheid dat de portieren niet ontgrendeld worden door de instapfunc-
tie. (Gebruik de afstandsbediening om de portieren te ontgrendelen.)
●Wanneer u de vergrendelsensor aanraakt terwijl u handschoenen draagt,
kan de reactie van het systeem trager zijn of worden de portieren mogelijk
niet ontgrendeld. Trek de handschoenen uit en raak de vergrendelsensor
opnieuw aan.
●Sommige uitvoeringen: Wanneer de vergrendelactie is uitgevoerd met de
vergrendelsensor, worden maximaal tweemaal achter elkaar identificatiesig-
nalen getoond. Vervolgens worden geen identificatiesignalen gegeven.
●Als de portiergreep nat wordt terwijl de elektronische sleutel zich binnen het
werkzame gebied bevindt, kan het portier herhaaldelijk worden vergrendeld
en ontgrendeld. Volg in dit geval de correctieprocedure hieronder bij het
wassen van de auto.
• Plaats de elektronische sleutel op een afstand van ten minste 2 meter
van de auto. (Zorg ervoor dat de sleutel niet gestolen wordt.)
• Schakel de energiebesparende functie voor de elektronische sleutel in
om het Smart entry-systeem met startknop uit te schakelen. (→Blz. 281)
PRIUS PHV_OM_OM47A89E_(EE).book Page 283 Wednesday, December 14, 2016 1:05 PM

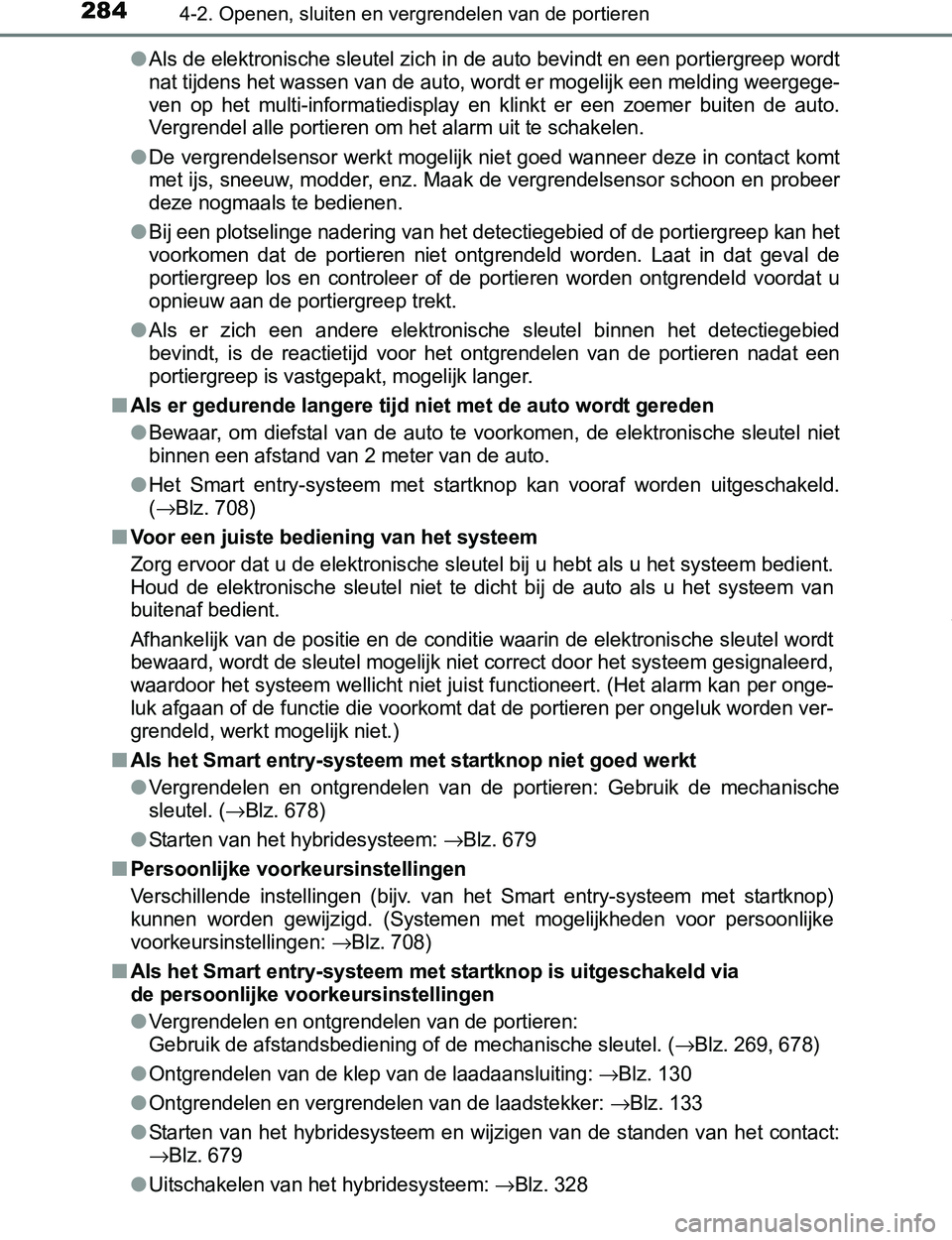

2844-2. Openen, sluiten en vergrendelen van de portieren
PRIUS PHV_OM_OM47A89E_(EE)●
Als de elektronische sleutel zich in de auto bevindt en een portiergreep wordt
nat tijdens het wassen van de auto, wordt er mogelijk een melding weergege-
ven op het multi-informatiedisplay en klinkt er een zoemer buiten de auto.
Vergrendel alle portieren om het alarm uit te schakelen.
●De vergrendelsensor werkt mogelijk niet goed wanneer deze in contact komt
met ijs, sneeuw, modder, enz. Maak de vergrendelsensor schoon en probeer
deze nogmaals te bedienen.
●Bij een plotselinge nadering van het detectiegebied of de portiergreep kan het
voorkomen dat de portieren niet ontgrendeld worden. Laat in dat geval de
portiergreep los en controleer of de portieren worden ontgrendeld voordat u
opnieuw aan de portiergreep trekt.
●Als er zich een andere elektronische sleutel binnen het detectiegebied
bevindt, is de reactietijd voor het ontgrendelen van de portieren nadat een
portiergreep is vastgepakt, mogelijk langer.
■Als er gedurende langere tijd niet met de auto wordt gereden
●Bewaar, om diefstal van de auto te voorkomen, de elektronische sleutel niet
binnen een afstand van 2 meter van de auto.
●Het Smart entry-systeem met startknop kan vooraf worden uitgeschakeld.
(
→Blz. 708)
■Voor een juiste bediening van het systeem
Zorg ervoor dat u de elektronische sleutel bij u hebt als u het systeem bedient.
Houd de elektronische sleutel niet te dicht bij de auto als u het systeem van
buitenaf bedient.
Afhankelijk van de positie en de conditie waarin de elektronische sleutel wordt
bewaard, wordt de sleutel mogelijk niet correct door het systeem gesignaleerd,
waardoor het systeem wellicht niet juist functioneert. (Het alarm kan per onge-
luk afgaan of de functie die voorkomt dat de portieren per ongeluk worden ver-
grendeld, werkt mogelijk niet.)
■Als het Smart entry-systeem met startknop niet goed werkt
●Vergrendelen en ontgrendelen van de portieren: Gebruik de mechanische
sleutel. (
→Blz. 678)
●Starten van het hybridesysteem: →Blz. 679
■Persoonlijke voorkeursinstellingen
Verschillende instellingen (bijv. van het Smart entry-systeem met startknop)
kunnen worden gewijzigd. (Systemen met mogelijkheden voor persoonlijke
voorkeursinstellingen:
→Blz. 708)
■Als het Smart entry-systeem met startknop is uitgeschakeld via
de persoonlijke voorkeursinstellingen
●Vergrendelen en ontgrendelen van de portieren:
Gebruik de afstandsbediening of de mechanische sleutel. (
→Blz. 269, 678)
●Ontgrendelen van de klep van de laadaansluiting: →Blz. 130
●Ontgrendelen en vergrendelen van de laadstekker: →Blz. 133
●Starten van het hybridesysteem en wijzigen van de standen van het contact:
→Blz. 679
●Uitschakelen van het hybridesysteem: →Blz. 328
PRIUS PHV_OM_OM47A89E_(EE).book Page 284 Wednesday, December 14, 2016 1:05 PM

3044-4. Verstellen van het stuurwiel en de spiegels
PRIUS PHV_OM_OM47A89E_(EE)
Binnenspiegel
De hoeveelheid gereflecteerd licht wordt automatisch gereduceerd op
basis van de helderheid van de koplampen van achteropkomend ver-
keer.
De modus voor de automatische
antiverblindingsstand wijzigen
Aan/uit
Wanneer de automatische antiver-
blindingsstand is ingeschakeld,
brandt het controlelampje.
De functie wordt ingeschakeld tel-
kens wanneer het contact AAN
wordt gezet.
Druk op de toets om de functie uit
te schakelen. (Het controlelampje
gaat ook uit.)
■Voorkom een onjuiste werking van de sensoren
De positie van de binnenspiegel kan worden afgesteld zodat
de bestuurder voldoende zicht naar achteren heeft.
Antiverblindingsstand
Controlelampje
Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
WAARSCHUWING
Verstel de spiegel niet tijdens het rijden.
Hierdoor kunt u de macht over het stuur verliezen en een ongeval veroorza-
ken, waardoor ernstig letsel kan ontstaan.
PRIUS PHV_OM_OM47A89E_(EE).book Page 304 Wednesday, December 14, 2016 1:05 PM
