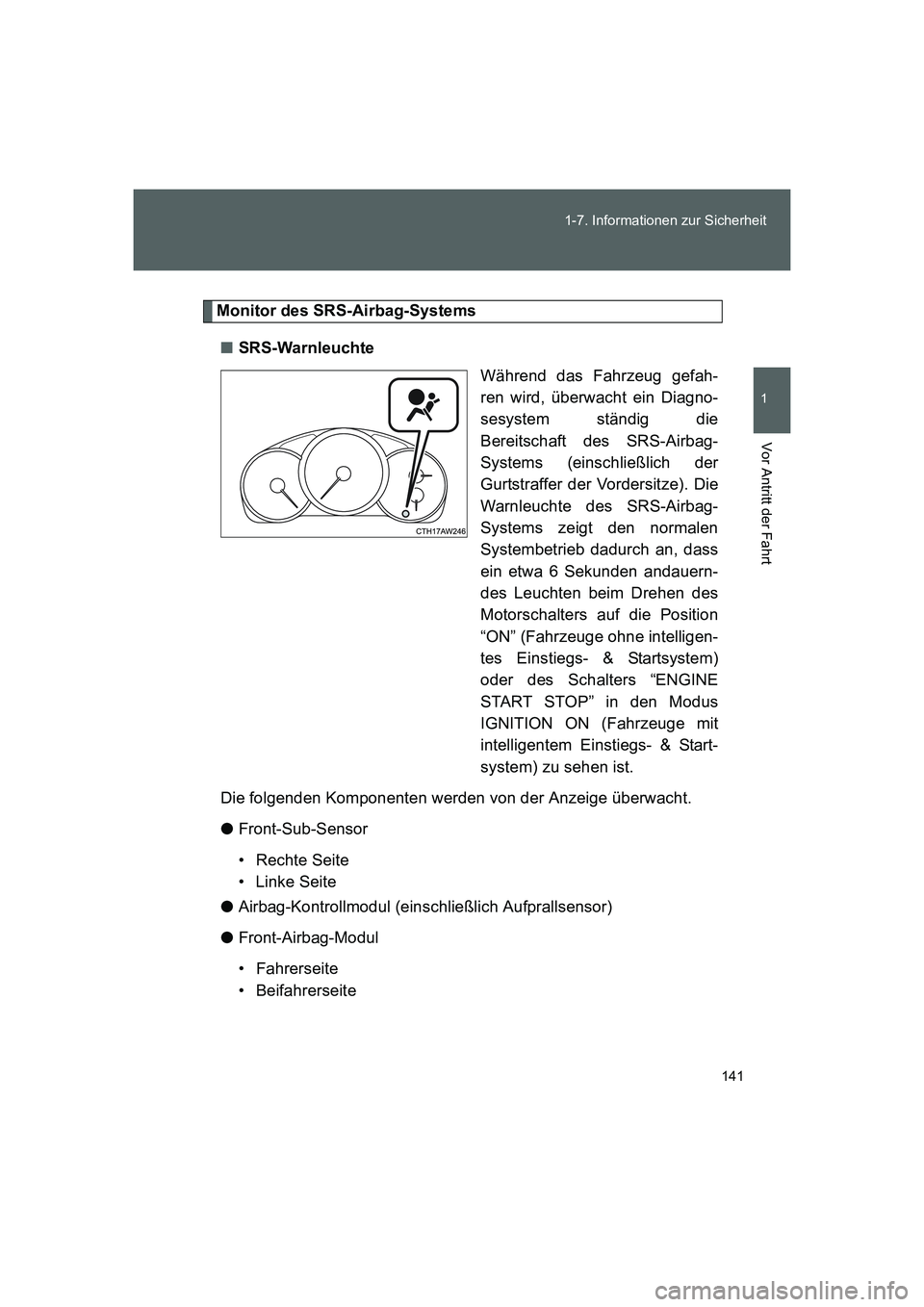

141 1-7. Informationen zur Sicherheit
1
Vor Antritt der Fahrt
FT86_EM
Monitor des SRS-Airbag-Systems
■SRS-Warnleuchte
Während das Fahrzeug gefah-
ren wird, überwacht ein Diagno-
sesystem ständig die
Bereitschaft des SRS-Airbag-
Systems (einschließlich der
Gurtstraffer der Vordersitze). Die
Warnleuchte des SRS-Airbag-
Systems zeigt den normalen
Systembetrieb dadurch an, dass
ein etwa 6 Sekunden andauern-
des Leuchten beim Drehen des
Motorschalters auf die Position
“ON” (Fahrzeuge ohne intelligen-
tes Einstiegs- & Startsystem)
oder des Schalters “ENGINE
START STOP” in den Modus
IGNITION ON (Fahrzeuge mit
intelligentem Einstiegs- & Start-
system) zu sehen ist.
Die folgenden Komponenten werden von der Anzeige überwacht.
●Front-Sub-Sensor
• Rechte Seite
•Linke Seite
●Airbag-Kontrollmodul (einschließlich Aufprallsensor)
●Front-Airbag-Modul
• Fahrerseite
• Beifahrerseite
86_OM_EM_OM18061M.book 141 ページ ２０１５年４月３日　金曜日　午後１時５１分

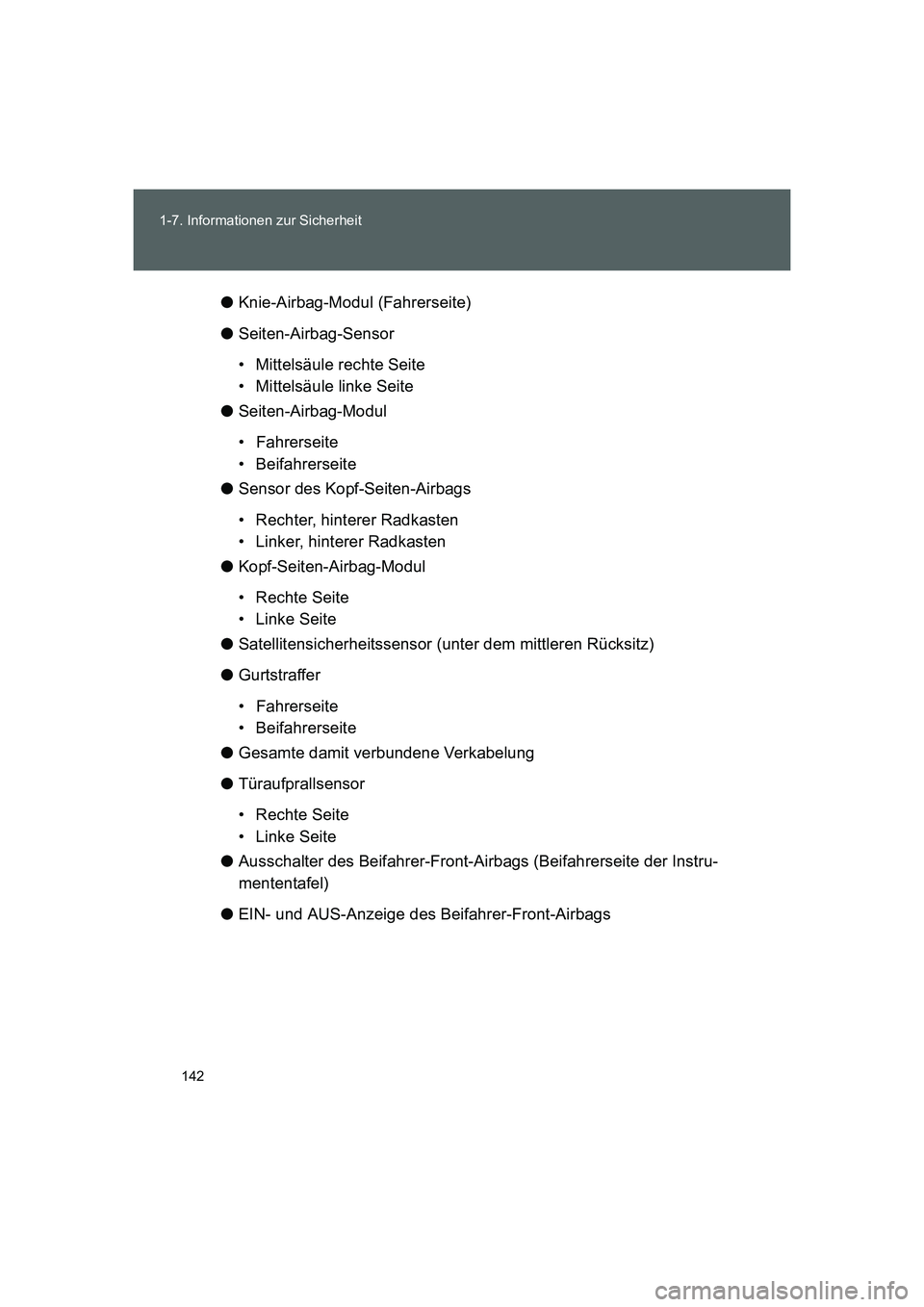

142 1-7. Informationen zur Sicherheit
FT86_EM●Knie-Airbag-Modul (Fahrerseite)
●Seiten-Airbag-Sensor
• Mittelsäule rechte Seite
• Mittelsäule linke Seite
●Seiten-Airbag-Modul
• Fahrerseite
• Beifahrerseite
●Sensor des Kopf-Seiten-Airbags
• Rechter, hinterer Radkasten
• Linker, hinterer Radkasten
●Kopf-Seiten-Airbag-Modul
• Rechte Seite
•Linke Seite
●Satellitensicherheitssensor (unter dem mittleren Rücksitz)
●Gurtstraffer
• Fahrerseite
• Beifahrerseite
●Gesamte damit verbundene Verkabelung
●Türaufprallsensor
• Rechte Seite
•Linke Seite
●Ausschalter des Beifahrer-Front-Airbags (Beifahrerseite der Instru-
mententafel)
●EIN- und AUS-Anzeige des Beifahrer-Front-Airbags
86_OM_EM_OM18061M.book 142 ページ ２０１５年４月３日　金曜日　午後１時５１分

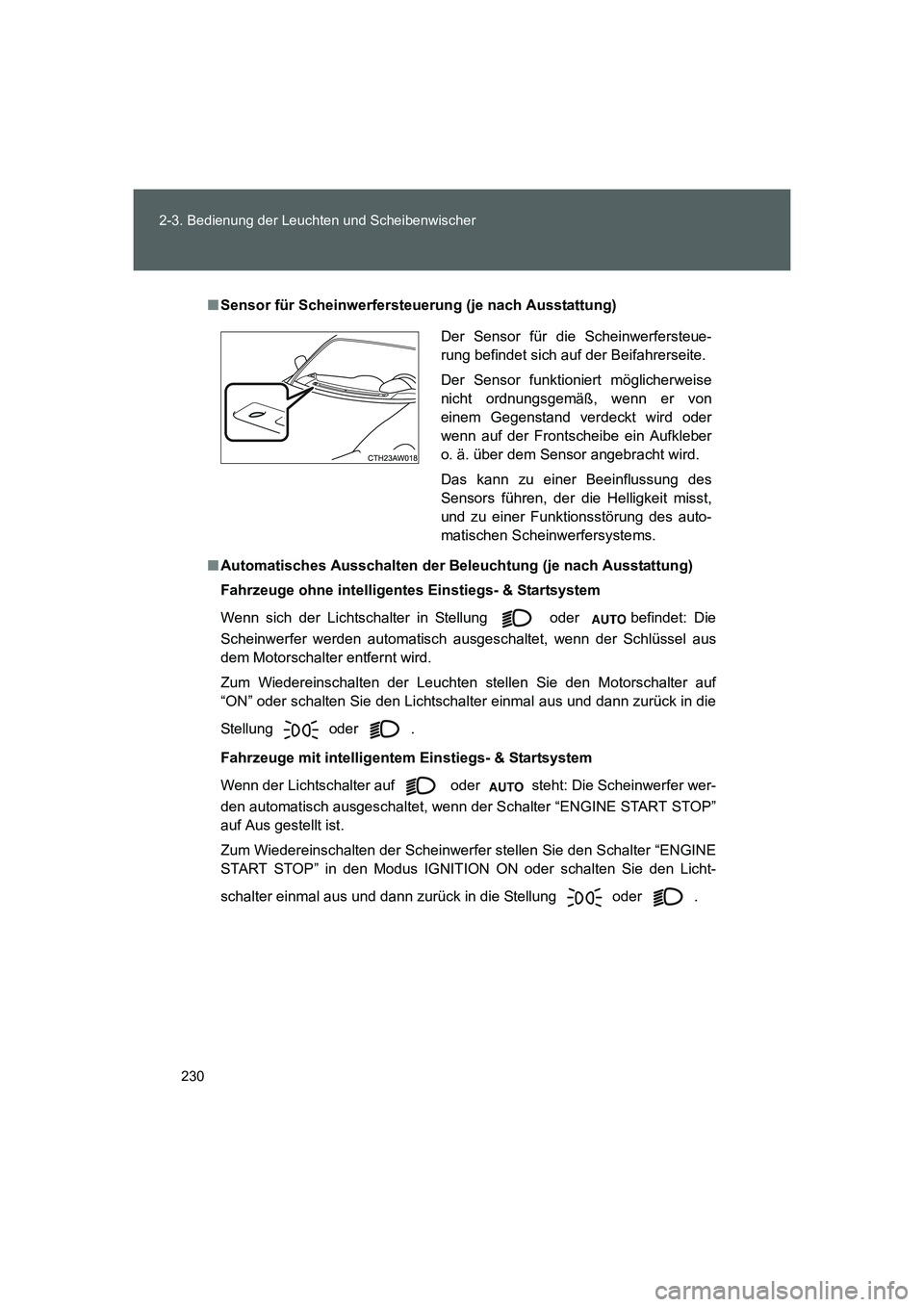

230 2-3. Bedienung der Leuchten und Scheibenwischer
FT86_EM
■Sensor für Scheinwerfersteuerung (je nach Ausstattung)
■Automatisches Ausschalten der Beleuchtung (je nach Ausstattung)
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem
Wenn sich der Lichtschalter in Stellung oder
befindet: Die
Scheinwerfer werden automatisch ausgeschaltet, wenn der Schlüssel aus
dem Motorschalter entfernt wird.
Zum Wiedereinschalten der Leuchten stellen Sie den Motorschalter auf
“ON” oder schalten Sie den Lichtschalter einmal aus und dann zurück in die
Stellung
oder .
Fahrzeuge mit intelligentem Einstiegs- & Startsystem
Wenn der Lichtschalter auf oder steht: Die Scheinwerfer wer-
den automatisch ausgeschaltet, wenn der Schalter “ENGINE START STOP”
auf Aus gestellt ist.
Zum Wiedereinschalten der Scheinwerfer stellen Sie den Schalter “ENGINE
START STOP” in den Modus IGNITION ON oder schalten Sie den Licht-
schalter einmal aus und dann zurück in die Stellung
oder . Der Sensor für die Scheinwerfersteue-
rung befindet sich auf der Beifahrerseite.
Der Sensor funktioniert möglicherweise
nicht ordnungsgemäß, wenn er von
einem Gegenstand verdeckt wird oder
wenn auf der Frontscheibe ein Aufkleber
o. ä. über dem Sensor angebracht wird.
Das kann zu einer Beeinflussung des
Sensors führen, der die Helligkeit misst,
und zu einer Funktionsstörung des auto-
matischen Scheinwerfersystems.
86_OM_EM_OM18061M.book 230 ページ ２０１５年４月３日　金曜日　午後１時５１分

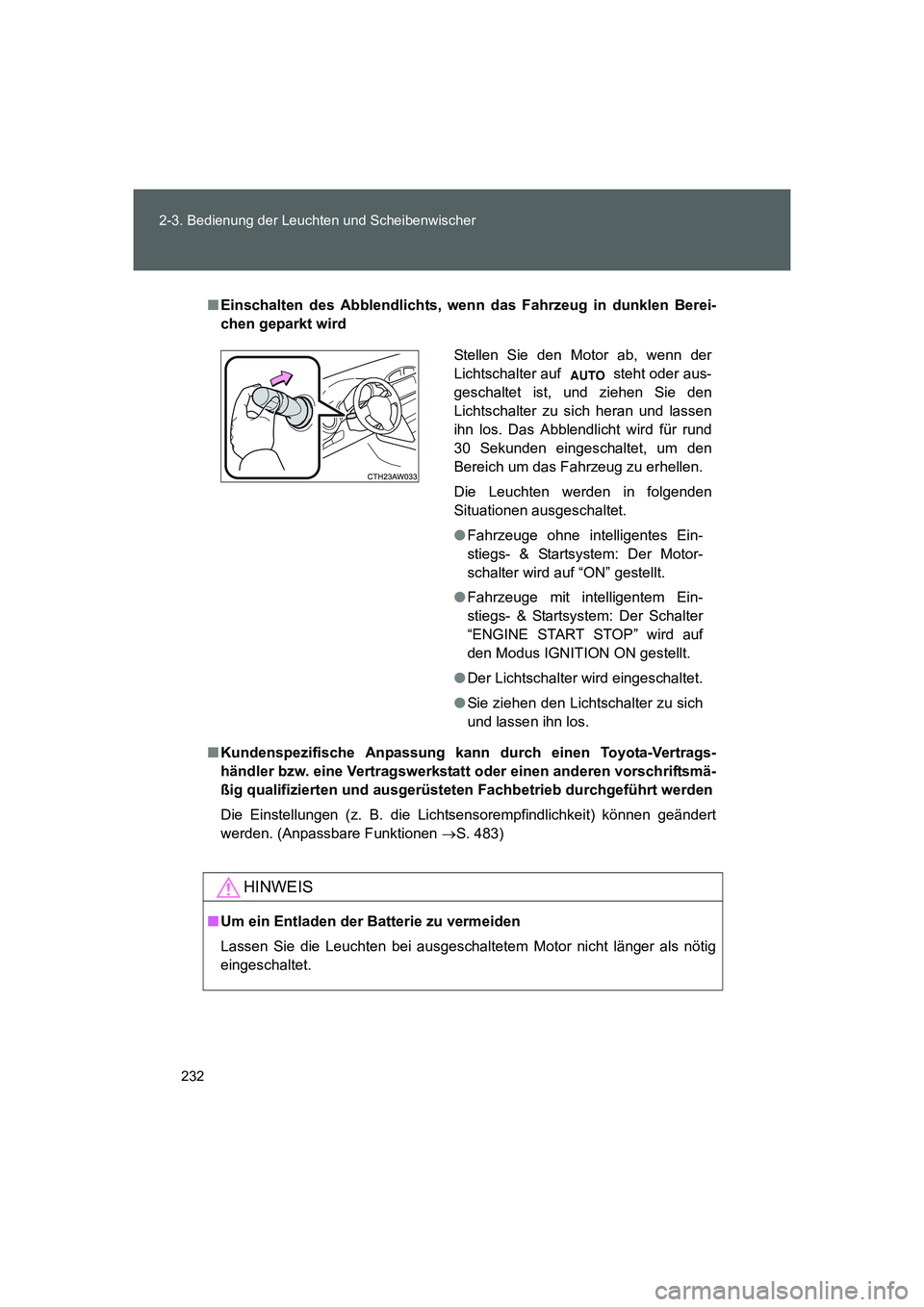

232 2-3. Bedienung der Leuchten und Scheibenwischer
FT86_EM
■Einschalten des Abblendlichts, wenn das Fahrzeug in dunklen Berei-
chen geparkt wird
■Kundenspezifische Anpassung kann durch einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmä-
ßig qualifizierten und ausgerüsteten Fachbetrieb durchgeführt werden
Die Einstellungen (z. B. die Lichtsensorempfindlichkeit) können geändert
werden. (Anpassbare Funktionen →S. 483)
HINWEIS
■Um ein Entladen der Batterie zu vermeiden
Lassen Sie die Leuchten bei ausgeschaltetem Motor nicht länger als nötig
eingeschaltet.
Stellen Sie den Motor ab, wenn der
Lichtschalter auf steht oder aus-
geschaltet ist, und ziehen Sie den
Lichtschalter zu sich heran und lassen
ihn los. Das Abblendlicht wird für rund
30 Sekunden eingeschaltet, um den
Bereich um das Fahrzeug zu erhellen.
Die Leuchten werden in folgenden
Situationen ausgeschaltet.
●Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Der Motor-
schalter wird auf “ON” gestellt.
●Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Der Schalter
“ENGINE START STOP” wird auf
den Modus IGNITION ON gestellt.
●Der Lichtschalter wird eingeschaltet.
●Sie ziehen den Lichtschalter zu sich
und lassen ihn los.
86_OM_EM_OM18061M.book 232 ページ ２０１５年４月３日　金曜日　午後１時５１分

5

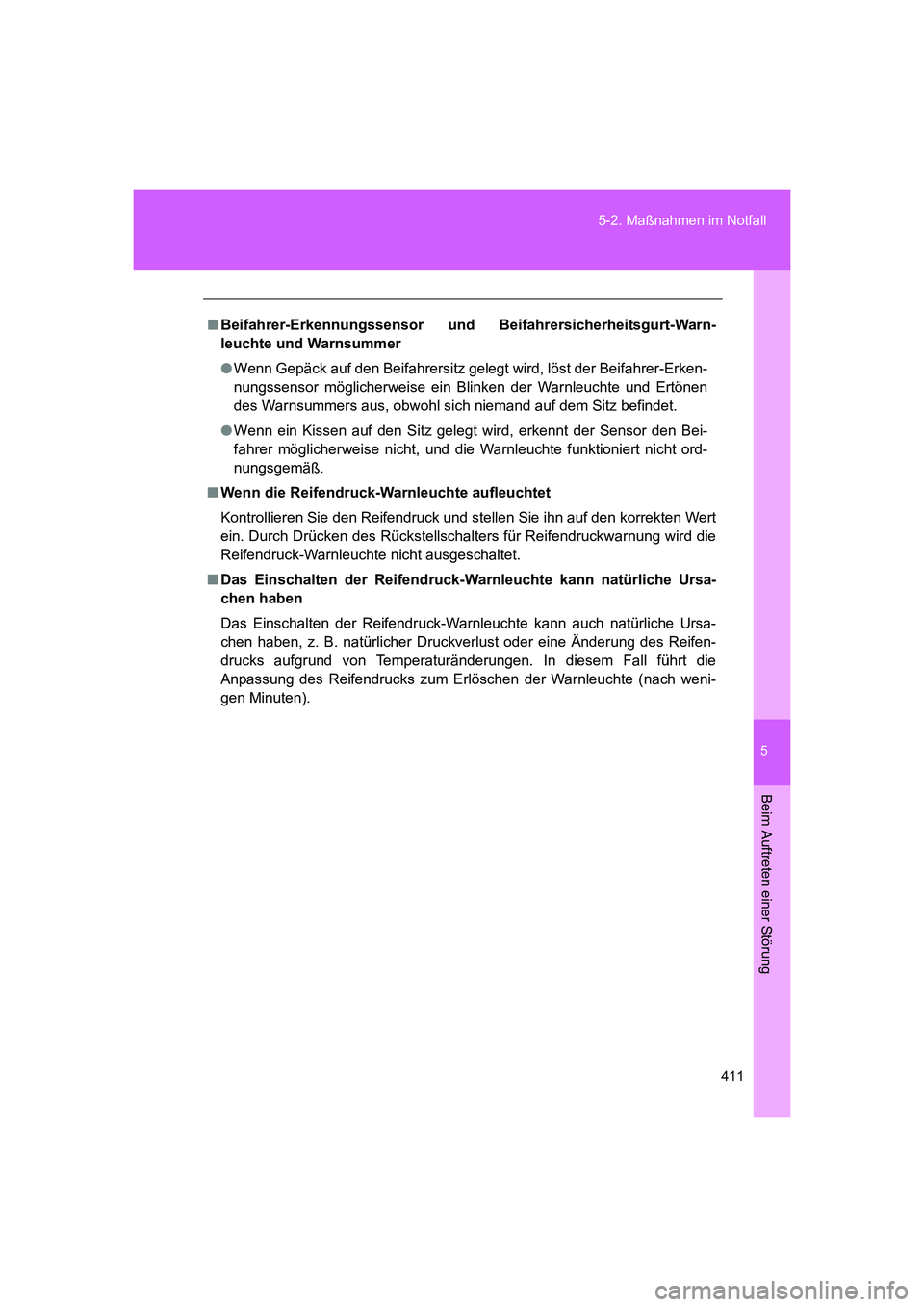

411 5-2. Maßnahmen im Notfall
Beim Auftreten einer Störung
FT86_EM
■Beifahrer-Erkennungssensor und Beifahrersicherheitsgurt-Warn-
leuchte und Warnsummer
●Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erken-
nungssensor möglicherweise ein Blinken der Warnleuchte und Ertönen
des Warnsummers aus, obwohl sich niemand auf dem Sitz befindet.
●Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Bei-
fahrer möglicherweise nicht, und die Warnleuchte funktioniert nicht ord-
nungsgemäß.
■Wenn die Reifendruck-Warnleuchte aufleuchtet
Kontrollieren Sie den Reifendruck und stellen Sie ihn auf den korrekten Wert
ein. Durch Drücken des Rückstellschalters für Reifendruckwarnung wird die
Reifendruck-Warnleuchte nicht ausgeschaltet.
■Das Einschalten der Reifendruck-Warnleuchte kann natürliche Ursa-
chen haben
Das Einschalten der Reifendruck-Warnleuchte kann auch natürliche Ursa-
chen haben, z. B. natürlicher Druckverlust oder eine Änderung des Reifen-
drucks aufgrund von Temperaturänderungen. In diesem Fall führt die
Anpassung des Reifendrucks zum Erlöschen der Warnleuchte (nach weni-
gen Minuten).
86_OM_EM_OM18061M.book 411 ページ ２０１５年４月３日　金曜日　午後１時５１分

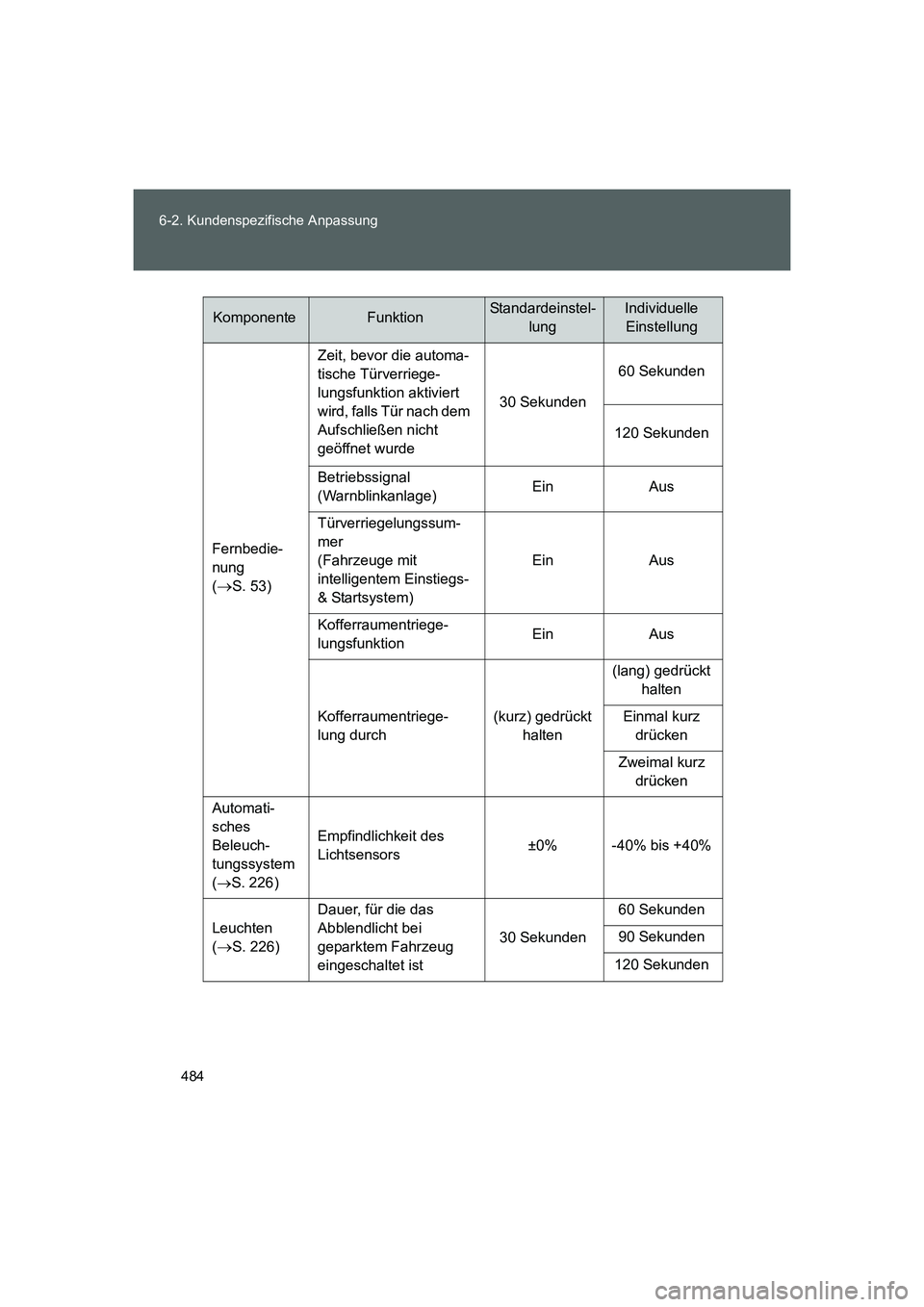

484 6-2. Kundenspezifische Anpassung
FT86_EM
Fernbedie-
nung
(
→S. 53)Zeit, bevor die automa-
tische Türverriege-
lungsfunktion aktiviert
wird, falls Tür nach dem
Aufschließen nicht
geöffnet wurde30 Sekunden60 Sekunden
120 Sekunden
Betriebssignal
(Warnblinkanlage) Ein Aus
Türverriegelungssum-
mer
(Fahrzeuge mit
intelligentem Einstiegs-
& Startsystem)Ein Aus
Kofferraumentriege-
lungsfunktionEin Aus
Kofferraumentriege-
lung durch(kurz) gedrückt
halten(lang) gedrückt
halten
Einmal kurz
drücken
Zweimal kurz
drücken
Automati-
sches
Beleuch-
tungssystem
(→S. 226)Empfindlichkeit des
Lichtsensors±0% -40% bis +40%
Leuchten
(
→S. 226)Dauer, für die das
Abblendlicht bei
geparktem Fahrzeug
eingeschaltet ist30 Sekunden60 Sekunden
90 Sekunden
120 Sekunden
KomponenteFunktionStandardeinstel-
lungIndividuelle
Einstellung
