2016 TOYOTA AURIS HYBRID Instruksjoner for bruk (in Norwegian)

5049-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
Anbefalt viskositet (SAE):
SAE 0W-20 fylles på Toyota på
produksjonsanlegget, og er det
beste alternativet for bilen din
for god drivstofføkonomi og
gode startegenskaper i kulde.
Hvis SAE 0W-20-olje ikke er til-
gjengelig, kan SAE 5W-30-olje
brukes. Den bør imidlertid byt-
tes ut med SAE 0W-20 ved
neste oljeskift.
Hvis du bruker SAE 10W-30
eller motorolje med høyere vis-
kositet ved ekstremt lave tem-
peraturer, kan det bli vanskelig
å starte motoren, så da anbefa-
ler vi SAE 0W-20 eller 5W-30
motorolje.
Oljeviskositet (0W-20 er forklart her som et eksempel):• 0W i 0W-20 angir oljens egenskaper ved kaldstart. Oljer med lavere verdi foran W gir lettere start av motoren i kaldt vær.
• 20 i 0W-20 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Antatt temperaturområde frem til
neste oljeskift
Foretrukket
OM12L07NO.book Page 504 Monday, April 3, 2017 9:14 AM

5059-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
9
Kjøretøyspesifikasjoner
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje.API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ”SAE 0W-20” betyr
viskositetsgraden.
Nederste del: ”Resource-
Conserving” angir at oljen er mil-
jøvennlig og har drivstoffbespa-
rende egenskaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Specification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
1
2
OM12L07NO.book Page 505 Monday, April 3, 2017 9:14 AM

5069-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
Kjølesystem
Kapasitet (referanse)
BensinmotorMed varmegjenvinning
fra eksos
Uten varmegjenvinning
fra eksos
Strømstyringsenhet
7,0 l
6,3 l
2,1 l
Type kjølevæske Bruk en av følgende typer:
• ”Toyota Super Long Life Coolant”
• Tilsvarende kjølevæske med langvarig organisk syreteknologi basert på ety-
lenglykol uten silikater, aminer, nitritter
og borater
Du må ikke bruke bare vann.
Tenningssystem
Tennplugg
MerkeDENSO SC16HR11 eller DENSO SC20HR11
Elektrodeavstand1,1 mm
OBS
n Tennplugger med iridiumspiss
Bruk alltid tennplugger med iridiumspiss. Ikke juster elektrodeavstanden på
tennpluggene.
Det elektriske systemet
12-voltsbatteri
Åpen spenning
ved 20  C: 12,6–12,8 V Fulladet
12,2–12,4 V Halvladet
11,8–12,0 V Utladet
(Spenning kontrollert 20 minutter etter at hybrid-
systemet og alle lys ble slått av.)
LadestrømstyrkeMaks. 5 A
OM12L07NO.book Page 506 Monday, April 3, 2017 9:14 AM

5079-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
9
Kjøretøyspesifikasjoner
*: Væskekapasiteten er en referansemengde.Hvis utskifting er nødvendig, kontakt en autorisert Toyota-forhandler, eller
en annen behørig kvalifisert og utstyrt faginstans.
*1: Minste pedalklaring når pedalen trykkes inn med en kraft på 294 N mens hybridsystemet går
*2: Spakvandringen når parkeringsbremsen trekkes til med en kraft på 200 N
Girkasse for hybridsystem
Væskekapasitet*3,4 l
VæsketypeToyota Genuine ATF WS
OBS
n Type girolje
Bruk av annen girolje enn ”Toyota Genuine ATF Type WS” kan medføre
redusert kvalitet på giringen, låsing av giret ledsaget av vibrasjoner og i ver-
ste fall ødelegge bilens girkasse.
Bremser
Pedalklaring*1Min. 73 mm
Dødgang pedal 1–6 mm
Parkeringsbremse-
spakvandring
*26–9 klikk
Væsketype SAE J1703 eller FMVSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4
Styring
DødgangMindre enn 30 mm
OM12L07NO.book Page 507 Monday, April 3, 2017 9:14 AM

5089-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
15-tommers dekk
*: Dekktrykket er spesifisert på informasjonsetiketten om dekkbelastning.(
S. 403)
Dekk og felger
Dekkdimensjon195/65R15 91H
Dekktrykk (anbefalt
dekktrykk ved kalde
dekk)
Bilens hastighetForhjul
kPa (bar / psi)Bakhjul
kPa (bar / psi)
Over 160 km/t
Type A*:
260 (2,6 / 38)
Type B
*:
270 (2,7 / 39)
Type A*:
260 (2,6 / 38)
Type B
*:
270 (2,7 / 39)
160 km/t
eller mindre
Type A*:
230 (2,3 / 33)
Type B
*:
240 (2,4 / 35)
Type A*:
230 (2,3 / 33)
Type B
*:
240 (2,4 / 35)
Felgdimensjon15  6 J
Tiltrekkingsmoment
for hjulmutre103 Nm
OM12L07NO.book Page 508 Monday, April 3, 2017 9:14 AM

5099-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
9
Kjøretøyspesifikasjoner

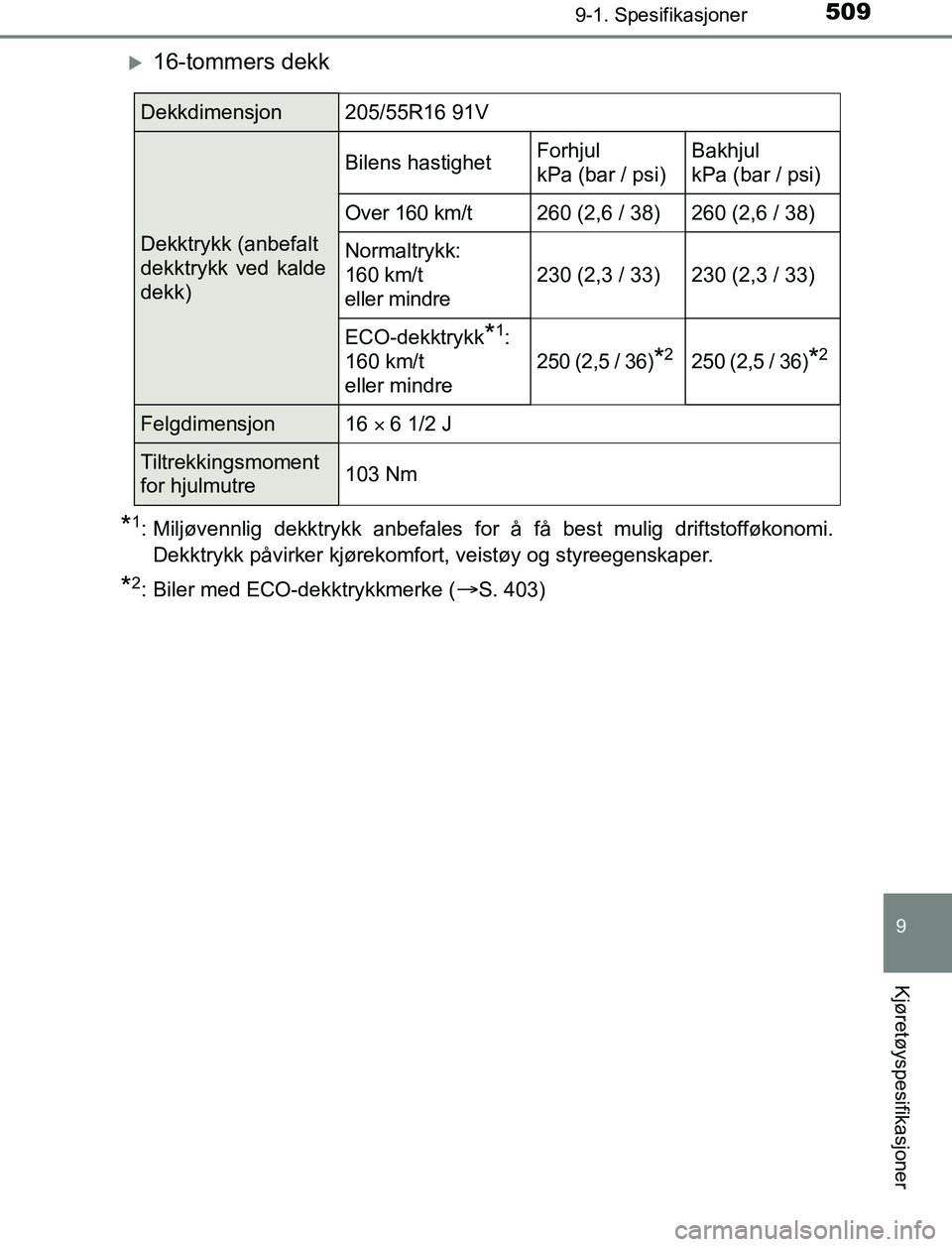

16-tommers dekk
*1: Miljøvennlig dekktrykk anbefales for å få best mulig driftstofføkonomi.Dekktrykk påvirker kjørekomfort, veistøy og styreegenskaper.
*2: Biler med ECO-dekktrykkmerke (S. 403)
Dekkdimensjon205/55R16 91V
Dekktrykk (anbefalt
dekktrykk ved kalde
dekk)
Bilens hastighetForhjul
kPa (bar / psi)Bakhjul
kPa (bar / psi)
Over 160 km/t260 (2,6 / 38)260 (2,6 / 38)
Normaltrykk:
160 km/t
eller mindre
230 (2,3 / 33)230 (2,3 / 33)
ECO-dekktrykk*1:
160 km/t
eller mindre
250 (2,5 / 36)*2250 (2,5 / 36)*2
Felgdimensjon16  6 1/2 J
Tiltrekkingsmoment
for hjulmutre103 Nm
OM12L07NO.book Page 509 Monday, April 3, 2017 9:14 AM

5109-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
17-tommers dekk
Kompakt reservehjul
nVed kjøring med tilhenger
Øk det anbefalte dekktrykket med 20,0 kPa (0,2 bar / 3 psi), og kjør i hastig-
heter under 80 km/t.
Dekkdimensjon225/45R17 91W
Dekktrykk (anbefalt
dekktrykk ved kalde
dekk)
Bilens hastighetForhjul
kPa (bar / psi)Bakhjul
kPa (bar / psi)
Over 160 km/t260 (2,6 / 38)260 (2,6 / 38)
160 km/t
eller mindre230 (2,3 / 33)230 (2,3 / 33)
Felgdimensjon17  7 J
Tiltrekkingsmoment
for hjulmutre103 Nm
DekkdimensjonT125/70D17 98M
Dekktrykk (anbefalt
dekktrykk ved
kalde dekk)
420 kPa (4,2 bar / 60 psi)
Felgdimensjon17  4 T
Tiltrekkingsmoment
for hjulmutre103 Nm
OM12L07NO.book Page 510 Monday, April 3, 2017 9:14 AM

5119-1. Spesifikasjoner
UK AURIS_HV_HB_EE (OM12L07NO)
9
Kjøretøyspesifikasjoner
Lyspærer
LyspærerWTy p e
Utvendig
Halogenfrontlys*55A
Tåkelys foran*19B
Blinklys foran21C
Blinklys på siden5C
Blinklys bak21D
Bremselys21E
Ryggelys16F
Skiltlys5F
Innvendig
Sminkelys*5G
Kupélys / leselys foran8F
Kupélys bak*8G
Leselys bak*8F
Bagasjeromslampe5G
A: HIR2-halogenpærer
C: Pærer med kileformet sokkel (oransje)
E: Pærer med enkel sokkel (klare)
G: Pærer med dobbel sokkel
*: Utstyrsavhengig B: H16 halogenpærer
D: Pærer med enkel sokkel (oransje) F: Pærer med kileformet sokkel (klare)
OM12L07NO.book Page 511 Monday, April 3, 2017 9:14 AM
