2016 Peugeot Partner Tepee ad blue

3

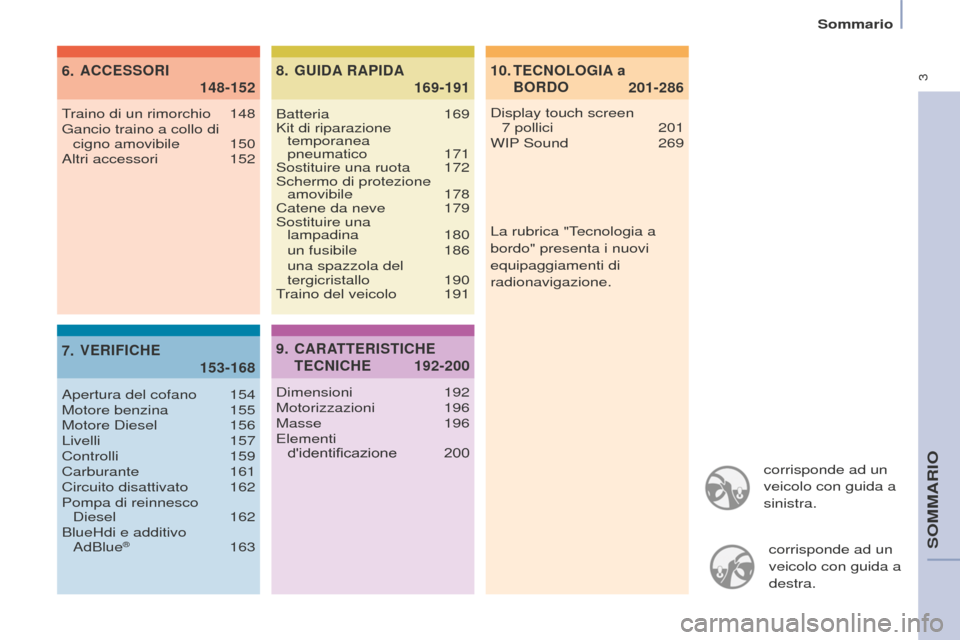

Sommario
corrisponde ad un
veicolo con guida a
sinistra.corrisponde ad un
veicolo con guida a
destra.
10.
201-286
TECNOLOGIA

a

BORDO
6.
148-152
ACCESSORI
7

.
153-168
VERIFICHE 8

.
169-191
GUIDA

RAPIDA
Display touch screen
7 pollici 201
WIP
Sound
269
T

raino di un rimorchio
148
Gancio traino a collo di cigno amovibile

150
Altri accessori


152
Apertura del cofano


154
Motore benzina


155
Motore Diesel


156
Livelli


157
Controlli

159
Carburante

161
Circuito disattivato

162
Pompa di reinnesco


Diesel

162
BlueHdi e additivo AdBlue
® 163 Batteria
169
Kit di riparazione temporanea

pneumatico 171
Sostituire una ruota
172
Schermo di protezione amovibile
178
Catene da neve
179
Sostituire una

lampadina
180
un fusibile

186
una spazzola del
tergicristallo
190
Traino del veicolo
191
9.
192-200
CARA
TTERISTICHE
TECNICHE
Dimensioni 192
Motorizzazioni 196
Masse

196
Elementi


d'identificazione

200La rubrica "T

ecnologia a
bordo" presenta i nuovi
equipaggiamenti di
radionavigazione.
SOMMARIO

5

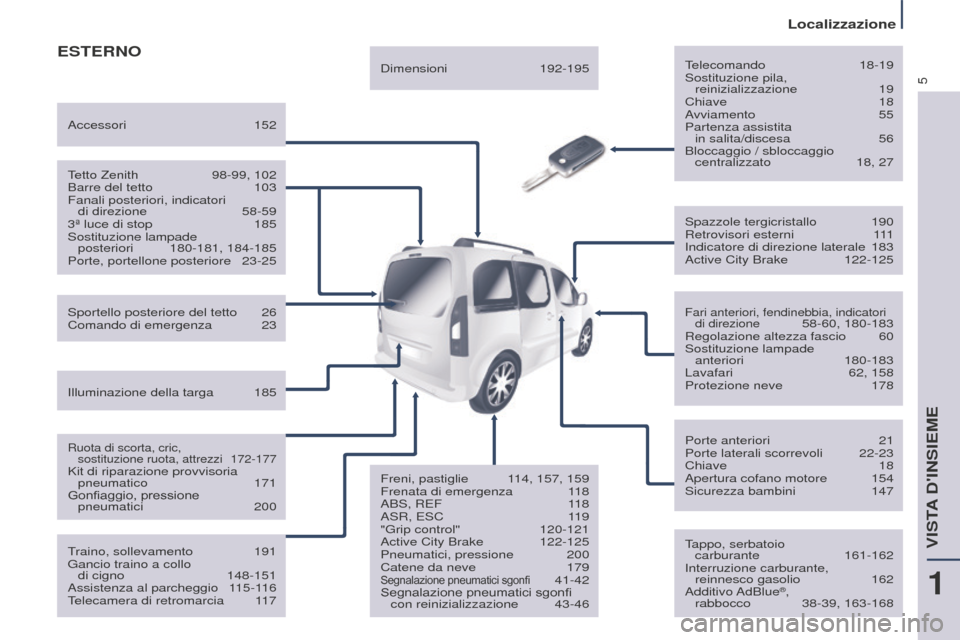

Localizzazione
ESTERNOTelecomando 18-19
Sostituzione pila,
reinizializzazione
19
Chiave
18
Avviamento
55
Partenza assistita in salita/discesa

56
Bloccaggio / sbloccaggio centralizzato


18, 27
T

appo, serbatoio carburante
161-162
Interruzione carburante, reinnesco gasolio

162
Additivo AdBlue®,
rabbocco
38-39, 163-168
Spazzole tergicristallo

190
Retrovisori esterni

1
11
Indicatore di direzione laterale
183
Active City Brake

122-125
Fari anteriori, fendinebbia, indicatori
di direzione 58-60, 180-183
Regolazione altezza fascio 60
Sostituzione lampade

anteriori
180-183
Lavafari

62, 158
Protezione neve


178
Porte anteriori


21
Porte laterali scorrevoli


22-23
Chiave

18
Apertura cofano motore

154
Sicurezza bambini


147
T

raino, sollevamento

191
Gancio traino a collo


di cigno

148-151
Assistenza al parcheggio


1

15-116
Telecamera di retromarcia

1

17
Sportello posteriore del tetto
26
Comando di emergenza
23
Ruota di scorta, cric,
sostituzione ruota, attrezzi 172-177Kit di riparazione provvisoria pneumatico 171
Gonfiaggio, pressione pneumatici
200
Tetto Zenith

98-99, 102
Barre del tetto

103
Fanali posteriori, indicatori

di direzione
58-59
3ª luce di stop

185
Sostituzione lampade

posteriori
180-181, 184-185
Porte, portellone posteriore

23-25
Accessori
152
Dimensioni 192-195
Freni, pastiglie 1 14, 157, 159
Frenata di emergenza

1
18
ABS, REF

1
18
ASR, ESC

1
19
"Grip control"

120-121
Active City Brake


122-125
Pneumatici, pressione


200
Catene da neve


179Segnalazione pneumatici sgonfi 41-42
Segnalazione pneumatici sgonfi con reinizializzazione

43-46
Illuminazione della targa


185
1
VISTA D'INSIEME

12
Localizzazione

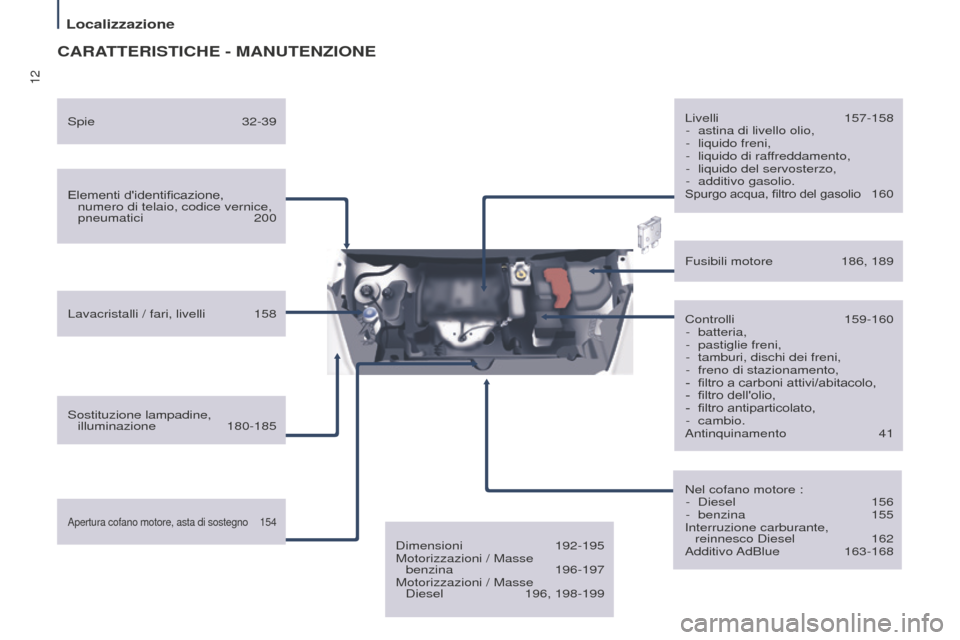

CARATTERISTICHE - MANUTENZIONE
Elementi d'identificazione, numero di telaio, codice vernice,
pneumatici
200
Lavacristalli / fari, livelli

158
Sostituzione lampadine, illuminazione

180-185 Controlli
159-160
-

batteria,
-


pastiglie freni,
-


tamburi, dischi dei freni,
-


freno di stazionamento,
-


filtro a carboni attivi/abitacolo,
-


filtro dell'olio,
-


filtro antiparticolato,
-


cambio.
Antinquinamento

41
Fusibili motore

186, 189
Apertura cofano motore, asta di sostegno 154
Livelli 157-158
- astina di livello olio,
-

liquido freni,
-


liquido di raf
freddamento,
-

liquido del servosterzo,
-


additivo gasolio.Spurgo acqua, filtro del gasolio 160
Spie

32-39
Nel cofano motore :-

Diesel


156
-


benzina


155
Interruzione carburante,


reinnesco Diesel

162
Additivo AdBlue


163-168
Dimensioni


192-195
Motorizzazioni / Masse benzina

196-197
Motorizzazioni / Masse Diesel

196, 198-199

17

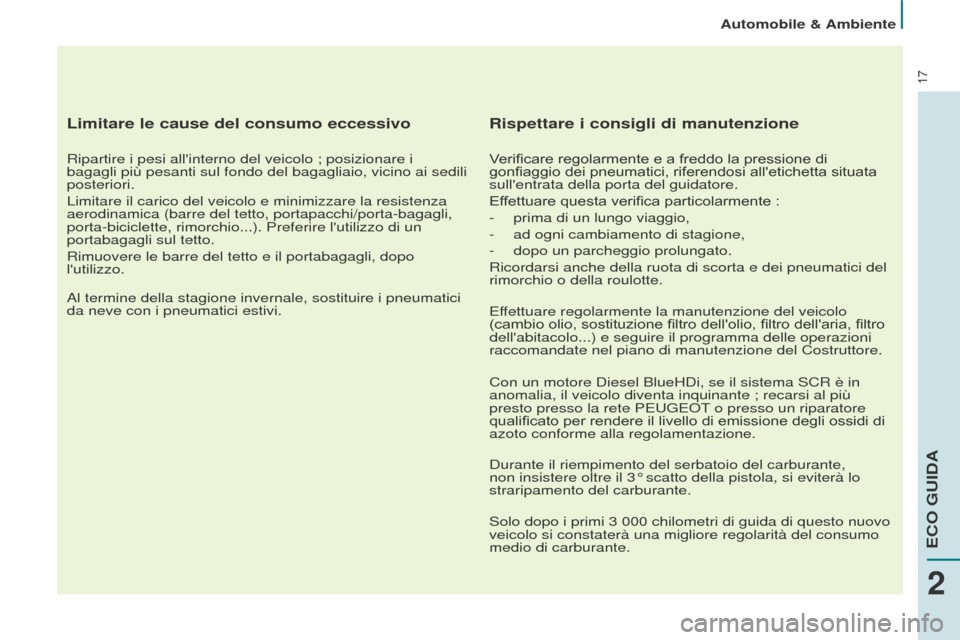

Automobile & Ambiente
Limitare le cause del consumo eccessivo
Ripartire i pesi all'interno del veicolo ; posizionare i
bagagli più pesanti sul fondo del bagagliaio, vicino ai sedili
posteriori.
Limitare il carico del veicolo e minimizzare la resistenza
aerodinamica (barre del tetto, portapacchi/porta-bagagli,
porta-biciclette, rimorchio...). Preferire l'utilizzo di un
portabagagli sul tetto.
Rimuovere le barre del tetto e il portabagagli, dopo
l'utilizzo.
Al termine della stagione invernale, sostituire i pneumatici
da neve con i pneumatici estivi.
Rispettare i consigli di manutenzione
Verificare regolarmente e a freddo la pressione di
gonfiaggio dei pneumatici, riferendosi all'etichetta situata
sull'entrata della porta del guidatore.
Effettuare questa verifica particolarmente :
-
prima di un lungo viaggio,
-


ad ogni cambiamento di stagione,
-


dopo un parcheggio prolungato.
Ricordarsi anche della ruota di scorta e dei pneumatici del
rimorchio o della roulotte.
Ef

fettuare regolarmente la manutenzione del veicolo
(cambio olio, sostituzione filtro dell'olio, filtro dell'aria, filtro
dell'abitacolo...) e seguire il programma delle operazioni
raccomandate nel piano di manutenzione del Costruttore.
Con un motore Diesel BlueHDi, se il sistema SCR è in
anomalia, il veicolo diventa inquinante ; recarsi al più
presto presso la rete PEUGEOT o presso un riparatore
qualificato per rendere il livello di emissione degli ossidi di
azoto conforme alla regolamentazione.
Durante il riempimento del serbatoio del carburante,
non insistere oltre il 3° scatto della pistola, si eviterà lo
straripamento del carburante.
Solo dopo i primi 3
000 chilometri di guida di questo nuovo
veicolo si constaterà una migliore regolarità del consumo
medio di carburante.
2
ECO GUIDA

+
Posto di guida
38

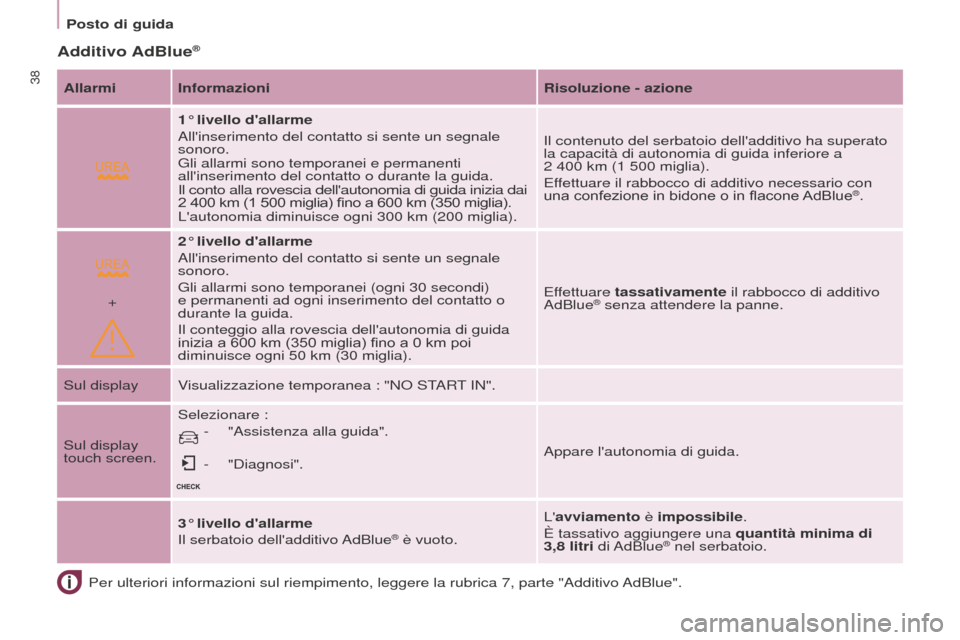

Additivo AdBlue®
Per ulteriori informazioni sul riempimento, leggere la rubrica 7, parte \
"Additivo AdBlue".
Allarmi Informazioni
Risoluzione - azione
1° livello d'allarme
All'inserimento del contatto si sente un segnale
sonoro.
Gli allarmi sono temporanei e permanenti
all'inserimento del contatto o durante la guida.
Il conto alla rovescia dell'autonomia di guida inizia dai
2 400 km (1 500 miglia) fino a 600 km (350 miglia).
L'autonomia diminuisce ogni 300 km (200 miglia).Il contenuto del serbatoio dell'additivo ha superato
la capacità di autonomia di guida inferiore a

2 400 km (1 500 miglia).
Effettuare il rabbocco di additivo necessario con
una confezione in bidone o in flacone AdBlue
®.
2° livello d'allarme
All'inserimento del contatto si sente un segnale
sonoro.
Gli allarmi sono temporanei (ogni 30

secondi)
e permanenti ad ogni inserimento del contatto o
durante la guida.
Il conteggio alla rovescia dell'autonomia di guida
inizia a 600

km (350

miglia) fino a 0

km poi
diminuisce ogni 50

km (30

miglia). Effettuare tassativamente il rabbocco di additivo
AdBlue
® senza attendere la panne.
Sul display Visualizzazione temporanea : "NO START IN".
Sul display
touch screen. Selezionare :
-

"Assistenza alla guida".
-


"Diagnosi". Appare l'autonomia di guida.
3° livello d'allarme
Il serbatoio dell'additivo

AdBlue
® è vuoto. L'avviamento è impossibile.
È tassativo aggiungere una quantità minima di
3,8
litri di AdBlue® nel serbatoio.

+ +Posto di guida
39

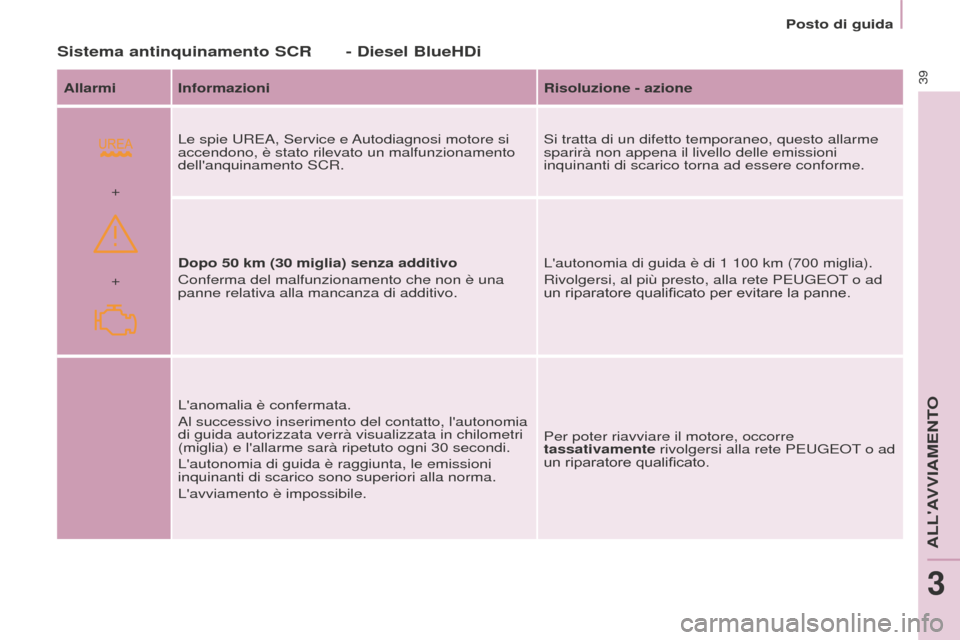

Sistema antinquinamento SCR
Allarmi Informazioni
Risoluzione - azione
Le spie UREA, Service e Autodiagnosi motore si
accendono, è stato rilevato un malfunzionamento
dell'anquinamento SCR. Si tratta di un difetto temporaneo, questo allarme
sparirà non appena il livello delle emissioni
inquinanti di scarico torna ad essere conforme.
Dopo 50
km (30 miglia) senza additivo
Conferma del malfunzionamento che non è una
panne relativa alla mancanza di additivo. L'autonomia di guida è di 1
100 km (700 miglia).
Rivolgersi, al più presto, alla rete PEUGEOT o ad
un riparatore qualificato per evitare la panne.
L'anomalia è confermata.
Al successivo inserimento del contatto, l'autonomia
di guida autorizzata verrà visualizzata in chilometri
(miglia) e l'allarme sarà ripetuto ogni 30
secondi.
L'autonomia di guida è raggiunta, le emissioni
inquinanti di scarico sono superiori alla norma.
L'avviamento è impossibile. Per poter riavviare il motore, occorre
tassativamente rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
- Diesel BlueHDi
ALL'AVVIAMENTO
3

Posto di guida
47
INDICATORE DI MANUTENZIONE
Modula gli intervalli tra le manutenzioni
in funzione dell'utilizzo del veicolo.Scadenza di manutenzione
superiore a 1.000
km
Esempio: si possono ancora
percorrere 4.800
km prima
della prossima manutenzione.
All'inserimento del contatto e per alcuni
secondi, il display indica :
Qualche secondo dopo l'inserimento del
contatto viene visualizzato il livello d'olio,
secondo la versione, poi il contachilometri
totale torna a funzionare e indica il
chilometraggio totale e parziale.
Scadenza di manutenzione inferiore
a 1.000 km
All'inserimento del contatto e per alcuni
secondi, la chiave lampeggia e viene
visualizzato il numero di chilometri rimanenti :
Qualche secondo dopo l'inserimento
del contatto, viene visualizzato il
livello d'olio, secondo la versione,
poi il contachilometri totale torna a
funzionare normalmente e la chiave
rimane accesa, segnalando che
prossimamente dovrà essere effettuata
una manutenzione.
Scadenza di manutenzione superata
Funzionamento
Non appena si inserisce il contatto
e per alcuni secondi, si accende la
chiave che simboleggia le operazioni
di manutenzione ; il display del
contachilometri totale indica il numero
di chilometri (arrotondato per difetto)
che si possono ancora percorrere fino
alla prossima manutenzione.
Le scadenze di manutenzione
vengono calcolate a partire dall'ultimo
azzeramento dell'indicatore.
Questa scadenza è determinata da
due parametri:
-

chilometraggio percorso,
-


tempo trascorso dall'ultima
manutenzione. Il chilometraggio che rimane da
percorrere può essere ponderato
dal fattore tempo, in funzione della
abitudini di guida del conducente. Con il motore avviato, la chiave rimane
accesa fino a quando la manutenzione
è stata ef

fettuata.
Per le versioni Diesel BlueHDi,
questo allarme è accompagnato
anche dall'accensione fissa della
spia Service, sin dall'inserimento del
contatto.
All'inserimento del contatto e
per alcuni secondi, la chiave
lampeggia e viene visualizzato
il numero di chilometri percorsi
dopo la scadenza della
manutenzione.
Per le versioni Diesel BlueHDi, la
chiave può accendersi anche in
modo anticipato, in funzione del
livello di degradazione dell'olio motore.
La degradazione dell'olio motore
dipende dalle condizioni di guida del
veicolo.
ALL'AVVIAMENTO
3

DIESEL
162
CIRCUITO DEL CARBURANTE
DISA

TTIVATO
In caso di urto violento, un dispositivo
interrompe automaticamente l'afflusso
di carburante verso il motore.
Il lampeggiamento di questa
spia è accompagnato da un
messaggio sul display.
Verificare l'assenza di odore e di
perdite di carburante all'esterno del
veicolo e ripristinare l'afflusso:
-

interrompere il contatto (posizione
ST

OP),
-

estrarre la chiave di contatto,
-


reinserire la chiave di contatto,
-


inserire il contatto ed avviare il
motore.
POMPA DI REINNESCO D IESELCarburante utilizzato per i
motori Diesel
I motori Diesel sono compatibili con i
biocarburanti conformi agli standard
europei attuali e futuri (gasolio che
rispetta la norma EN 590
miscelato
con un biocarburante che rispetta la
norma EN 14214) che possono essere
distribuiti dalle stazioni di servizio
(possibilità di integrarvi fino al 7% di
Estere Metilico di Acido Grasso).
L'utilizzo del biocarburante B30
è
possibile su alcuni motori Diesel.
Tuttavia, questo utilizzo, anche se
occasionale, necessita l'applicazione
rigorosa delle condizioni particolari
di manutenzione. Rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
L’utilizzo di qualsiasi altro tipo di (bio)
carburante (oli vegetali o animali
puri o diluiti, nafta ad uso domestico,
ecc.) è rigorosamente vietato (rischi
di danneggiamenti del motore e del
circuito del carburante). In caso di mancanza di carburante, è
necessario reinnescare il circuito.
Altri motori HDi
- Riempire il serbatoio di carburante
con almeno cinque litri di gasolio.
-

Azionare la pompa manuale di
reinnesco, situata nel vano motore
sotto al coperchietto di protezione.
-


Azionare il motorino d'avviamento,
fino all'avviamento del motore.
Motore Blue-HDI
- Versare nel serbatoio del carburante almeno cinque litri di
gasolio.
-

Inserire il contatto (senza avviare il
motore).
-


Attendere 6
secondi circa e
interrompere il contatto.
-

Ripetere l'operazione 10
volte.
-

Azionare il motorino d'avviamento
per avviare il motore.
Carburante
