2016 Peugeot Partner Manual del propietario (in Spanish)

143
Cambiar una rueda
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
3. Rueda de repuesto
- Suelte el soporte del gancho y
coloque la rueda de repuesto cerca
de la rueda que va a cambiar.
- Afloje el tornillo con la manivela
desmonta-ruedas hasta que el
soporte baje al máximo.
- Abra las puertas traseras para
acceder a la rueda de repuesto.
AYUDA R

144
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015

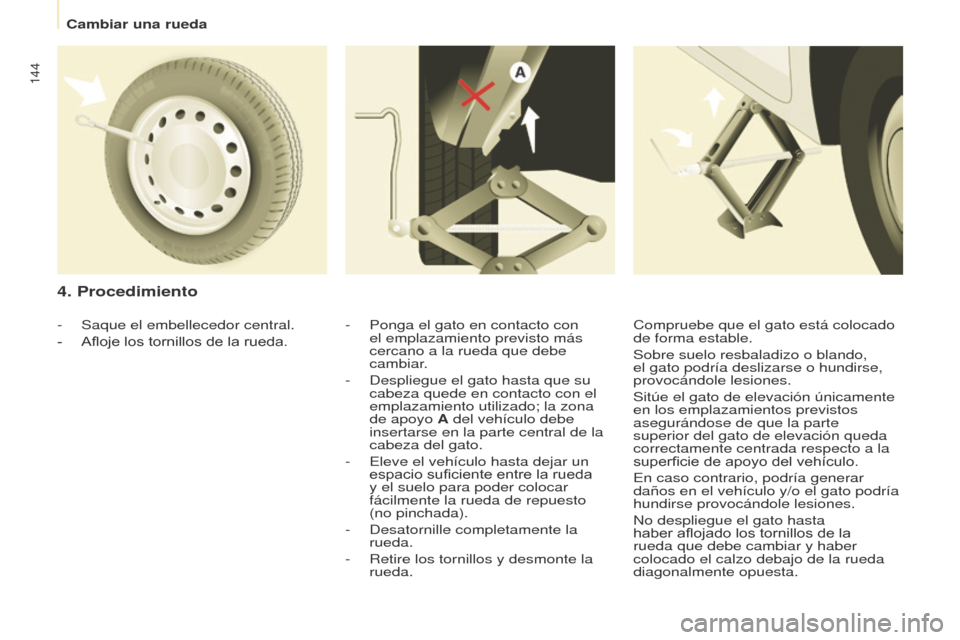

4. Procedimiento
- Ponga el gato en contacto con
el emplazamiento previsto más
cercano a la rueda que debe
cambiar.
-
Despliegue el gato hasta que su
cabeza quede en contacto con el
emplazamiento utilizado; la zona
de apoyo A del vehículo debe
insertarse en la parte central de la
cabeza del gato.
-
Eleve el vehículo hasta dejar un
espacio suficiente entre la rueda
y el suelo para poder colocar
fácilmente la rueda de repuesto
(no pinchada).
-
Desatornille completamente la
rueda.
-
Retire los tornillos y desmonte la
rueda.
-
Saque el embellecedor central.
-
Afloje los tornillos de la rueda. Compruebe que el gato está colocado
de forma estable.
Sobre suelo resbaladizo o blando,
el gato podría deslizarse o hundirse,
provocándole lesiones.
Sitúe el gato de elevación únicamente
en los emplazamientos previstos
asegurándose de que la parte
superior del gato de elevación queda
correctamente centrada respecto a la
superficie de apoyo del vehículo.
En caso contrario, podría generar
daños en el vehículo y/o el gato podría
hundirse provocándole lesiones.
No despliegue el gato hasta
haber aflojado los tornillos de la
rueda que debe cambiar y haber
colocado el calzo debajo de la rueda
diagonalmente opuesta.
Cambiar una rueda

145
Cambiar una rueda
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015

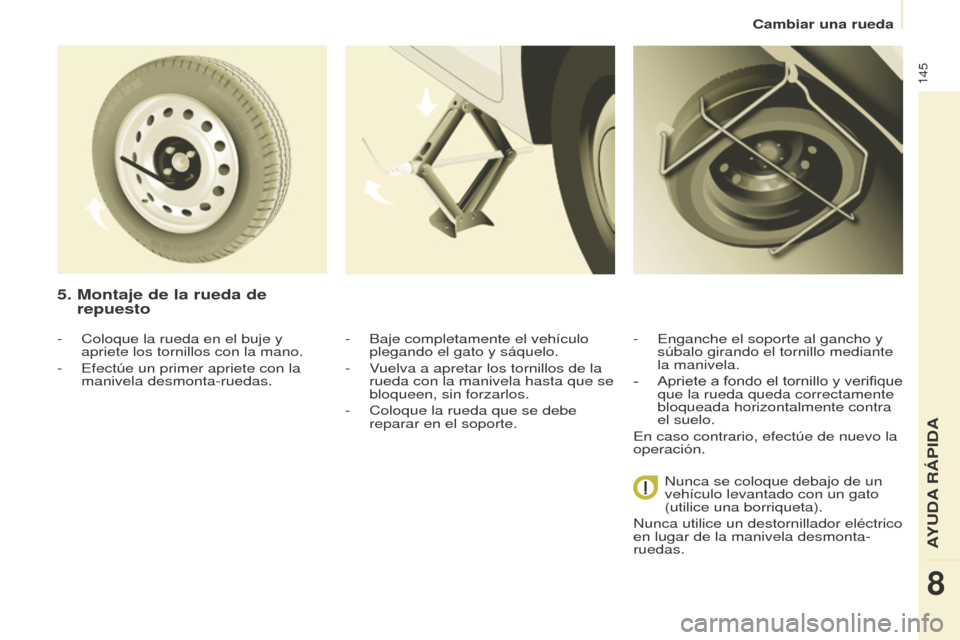

5. Montaje de la rueda de
repuesto
- Baje completamente el vehículo
plegando el gato y sáquelo.
-
Vuelva a apretar los tornillos de la
rueda con la manivela hasta que se
bloqueen, sin forzarlos.
-
Coloque la rueda que se debe
reparar en el soporte. -
Enganche el soporte al gancho y
súbalo girando el tornillo mediante
la manivela.
-
Apriete a fondo

el tornillo y verifique
que la rueda queda correctamente
bloqueada horizontalmente contra
el suelo.
En caso contrario, efectúe de nuevo la
operación.
- Coloque la rueda en el buje y
apriete los tornillos con la mano.
-
Efectúe un primer apriete con la
manivela desmonta-ruedas.
Nunca se coloque debajo de un
vehículo levantado con un gato
(utilice una borriqueta).
Nunca utilice un destornillador eléctrico
en lugar de la manivela desmonta-
ruedas.
AYUDA R

146

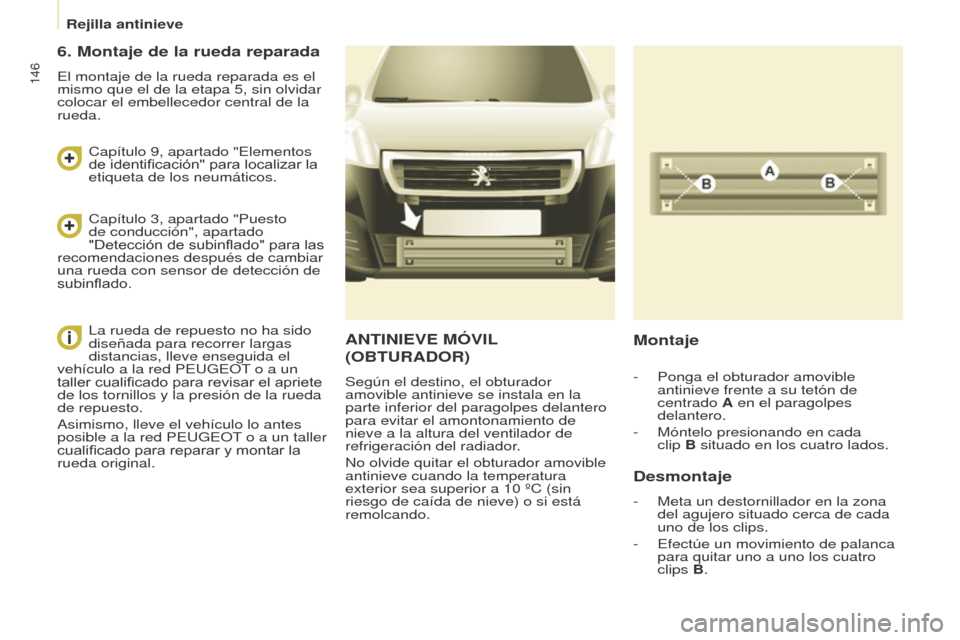

Rejilla antinieve
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
ANTINIEVE MÓVIL
(OBTURADOR)
Según el destino, el obturador
amovible antinieve se instala en la
parte inferior del paragolpes delantero
para evitar el amontonamiento de
nieve a la altura del ventilador de
refrigeración del radiador.
No olvide quitar el obturador amovible
antinieve cuando la temperatura
exterior sea superior a 10
ºC (sin
riesgo de caída de nieve) o si está
remolcando.
Montaje
Desmontaje
- Meta un destornillador en la zona
del agujero situado cerca de cada
uno de los clips.
-
Efectúe un movimiento de palanca
para quitar uno a uno los cuatro
clips B.
-
Ponga el obturador amovible
antinieve frente a su tetón de
centrado A en el paragolpes
delantero.
-
Móntelo presionando en cada
clip B
situado en los cuatro lados.
6. Montaje de la rueda reparada
El montaje de la rueda reparada es el
mismo que el de la etapa 5, sin olvidar
colocar el embellecedor central de la
rueda.
Capítulo 9, apartado "Elementos
de identificación" para localizar la
etiqueta de los neumáticos.
Capítulo 3, apartado "Puesto
de conducción", apartado
"Detección de subinflado" para las
recomendaciones después de cambiar
una rueda con sensor de detección de
subinflado.
La rueda de repuesto no ha sido
diseñada para recorrer largas
distancias, lleve enseguida el
vehículo a la red PEUGEOT o a un
taller cualificado para revisar el apriete
de los tornillos y la presión de la rueda
de repuesto.
Asimismo, lleve el vehículo lo antes
posible a la red PEUGEOT o a un taller
cualificado para reparar y montar la
rueda original.

147

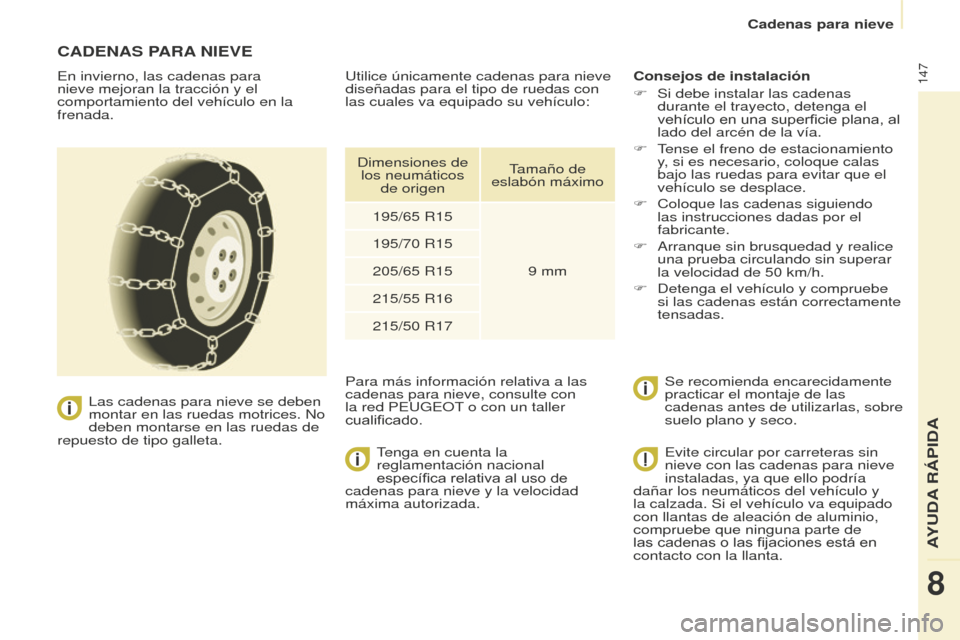

Cadenas para nieve
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
CADENAS PARA NIEVE
En invierno, las cadenas para
nieve mejoran la tracción y el
comportamiento del vehículo en la
frenada.Las cadenas para nieve se deben
montar en las ruedas motrices. No
deben montarse en las ruedas de
repuesto de tipo galleta. Tenga en cuenta la
reglamentación nacional
específica relativa al uso de
cadenas para nieve y la velocidad
máxima autorizada. Consejos de instalación
F
Si debe instalar las cadenas
durante el trayecto, detenga el
vehículo en una superficie plana, al
lado del arcén de la vía.
F
Tense el freno de estacionamiento
y, si es necesario, coloque calas
bajo las ruedas para evitar que el
vehículo se desplace.
F
Coloque las cadenas siguiendo
las instrucciones dadas por el
fabricante.
F
Arranque sin brusquedad y realice
una prueba circulando sin superar
la velocidad de 50
km/h.
F
Detenga el vehículo y compruebe
si las cadenas están correctamente
tensadas.
Se recomienda encarecidamente
practicar el montaje de las
cadenas antes de utilizarlas, sobre
suelo plano y seco.
Utilice únicamente cadenas para nieve
diseñadas para el tipo de ruedas con
las cuales va equipado su vehículo:
Para más información relativa a las
cadenas para nieve, consulte con
la red PEUGEOT o con un taller
cualificado.
Dimensiones de
los neumáticos de origen Tamaño de
eslabón máximo
195/65
R15
9
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17
Evite circular por carreteras sin
nieve con las cadenas para nieve
instaladas, ya que ello podría
dañar los neumáticos del vehículo y
la calzada. Si el vehículo va equipado
con llantas de aleación de aluminio,
compruebe que ninguna parte de
las cadenas o las fijaciones está en
contacto con la llanta.
AYUDA R

148
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015

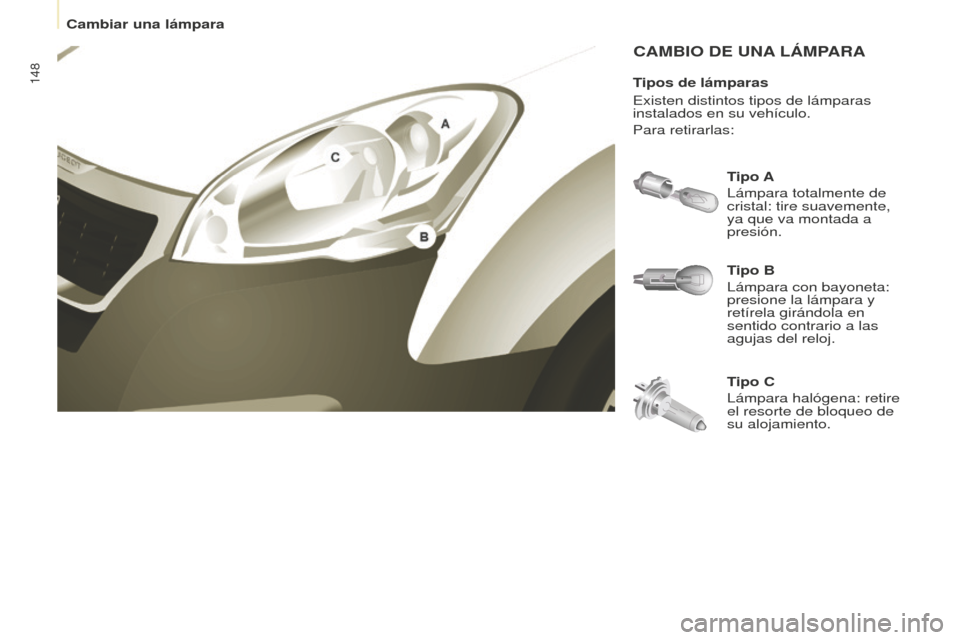

CAMBIO DE UNA LÁMPARA
Tipo B
Lámpara con bayoneta:
presione la lámpara y
retírela girándola en
sentido contrario a las
agujas del reloj. Tipo A
Lámpara totalmente de
cristal: tire suavemente,
ya que va montada a
presión.
Tipo C
Lámpara halógena: retire
el resorte de bloqueo de
su alojamiento.
Tipos de lámparas
Existen distintos tipos de lámparas
instalados en su vehículo.
Para retirarlas:
Cambiar una lámpara

149
Cambiar una lámpara
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015

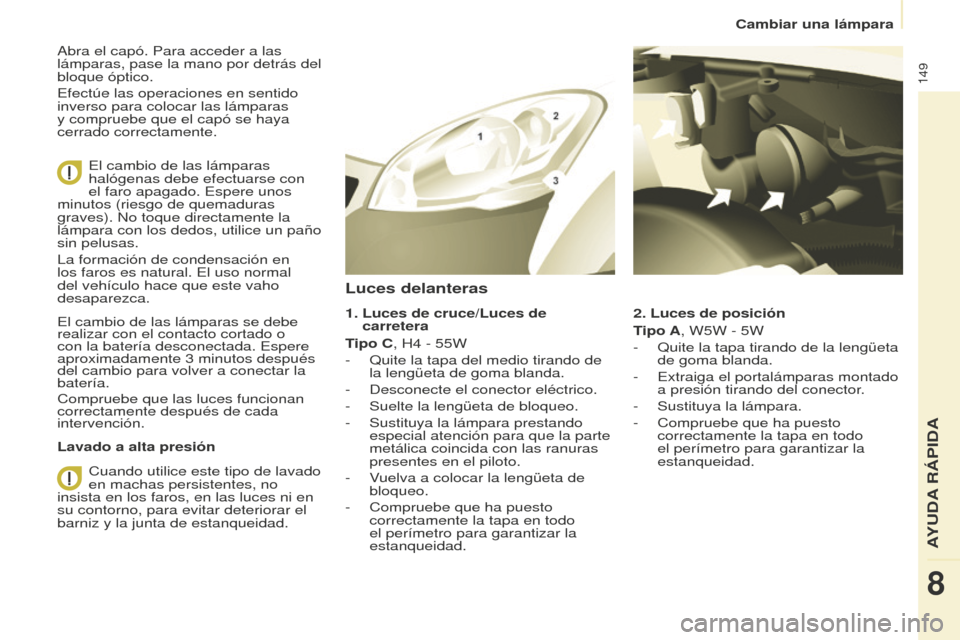

Abra el capó. Para acceder a las
lámparas, pase la mano por detrás del
bloque óptico.
Efectúe las operaciones en sentido
inverso para colocar las lámparas
y compruebe que el capó se haya
cerrado correctamente.El cambio de las lámparas
halógenas debe efectuarse con
el faro apagado. Espere unos
minutos (riesgo de quemaduras
graves). No toque directamente la
lámpara con los dedos, utilice un paño
sin pelusas.
La formación de condensación en
los faros es natural. El uso normal
del vehículo hace que este vaho
desaparezca.
El cambio de las lámparas se debe
realizar con el contacto cortado o
con la batería desconectada. Espere
aproximadamente 3
minutos después
del cambio para volver a conectar la
batería.
Compruebe que las luces funcionan
correctamente después de cada
intervención.
Lavado a alta presión
Cuando utilice este tipo de lavado
en machas persistentes, no
insista en los faros, en las luces ni en
su contorno, para evitar deteriorar el
barniz y la junta de estanqueidad. 2. Luces de posición
Tipo A

, W5W - 5W
-
Quite la tapa tirando de la lengüeta
de goma blanda.
-
Extraiga el portalámparas montado
a presión tirando del conector.
-
Sustituya la lámpara.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.
Luces delanteras
1. Luces de cruce/Luces de
carretera
Tipo C, H4
- 55W
-
Quite la tapa del medio tirando de
la lengüeta de goma blanda.
-
Desconecte el conector eléctrico.
-
Suelte la lengüeta de bloqueo.
-
Sustituya la lámpara prestando
especial atención para que la parte
metálica coincida con las ranuras
presentes en el piloto.
-
Vuelva a colocar la lengüeta de
bloqueo.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad.
AYUDA R

150
Partner-2-Vu_es_Chap08_Aide-rapide_ed02-2015
3. Indicadores de dirección
Tipo B, PY21W - 21W (ámbar)
-
Quite la tapa tirando de la lengüeta
de goma blanda.
-
Gire el portalámparas un cuarto de
vuelta, en sentido contrario a las
agujas del reloj.
-
Retire el portalámparas
presionando ligeramente encima y
girando en sentido contrario a las
agujas del reloj.
-
Sustituya la lámpara.
-
Compruebe que ha puesto
correctamente la tapa en todo
el perímetro para garantizar la
estanqueidad. 4. Faros antiniebla
Tipo C, H1
- 55W
-
Retire las tres grapas y el tornillo
de fijación del guardabarros,
situados debajo del paragolpes.
-
Levante el guardabarros hacia
arriba.
-
Desconecte el conector del
portalámparas presionando la
lengüeta, situada en la parte
superior. -
Retire el portalámparas pinzando
los dos clips (en la parte superior e
inferior) con el pulgar y el índice.
-
Sustituya el módulo (portalámparas
y lámpara).
-
Proceda a realizar las operaciones
inversas para colocar de nuevo el
módulo y el paragolpes.
Cambiar una lámpara
