Pewne funkcje, w tym Stop &
Start, pozostają niedostępne,
dopóki akumulator nie osiągnie
wystarczającego poziomu naładowania.
F

D

rugi koniec przewodu zielonego lub
czarnego podłączyć do masy C pojazdu
z

rozładowanym akumulatorem.
F

U

ruchomić silnik pojazdu z akumulatorem
pomocniczym i pozostawić na wolnych
obrotach przez kilka minut.
F

W

łączyć rozrusznik w pojeździe
z

rozładowanym akumulatorem
i

pozostawić włączony silnik.
J

eżeli silnik nie uruchomi się od razu,
wyłączyć stacyjkę i poczekać chwilę przed
ponowną próbą.
W przypadku rozładowania akumulatora można
uruchomić silnik za pomocą akumulatora
pomocniczego (zewnętrznego lub z innego samochodu)
przy wykorzystaniu przewodów rozruchowych lub
urządzenia wspomagającego akumulator.
Uruchamianie pojazdu
z

innego akumulatora
Nigdy nie uruchamiać silnika poprzez
podłączanie prostownika.
Nigdy nie używać urządzenia
wspomagającego akumulator o napięciu
24
V lub wyższym.
Najpier w sprawdzić, czy akumulator
pomocniczy posiada napięcie nominalne
12 V oraz co najmniej pojemność
rozładowanego akumulatora.
Obydwa samochody nie powinny stykać
się ze sobą.
Wyłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, wycieraczki,
światła...).
Zwracać uwagę, aby przewody rozruchowe
nie przebiegały w pobliżu ruchomych
części silnika (wentylator, pasek...).
Nie odłączać zacisku (+) w czasie pracy
silnika.
F Unieść plastikową osłonę zacisku (+), jeżeli pojazd jest w nią wyposażony.
F

Podłączyć czer wony przewód do zacisku (+)
akumulatora rozładowanego A (na poziomie
metalowej, zagiętej części), a następnie do
zacisku (+) akumulatora pomocniczego B
albo urządzenia wspomagającego.
F Jeden koniec przewodu zielonego lub
czarnego podłączyć do zacisku (-)
akumulatora pomocniczego B albo urządzenia
wspomagającego (lub do punktu masy pojazdu
z akumulatorem pomocniczym).
F Poczekać, aż silnik powróci na wolne obroty, i odłączyć przewody rozruchowe
w
odwrotnej kolejności.
F

Z
ałożyć plastikową osłonę zacisku (+),
jeżeli pojazd jest w nią wyposażony.
F

P
ozwolić silnikowi pracować, podczas
jazdy albo na postoju, co najmniej przez
30 minut, aby akumulator mógł osiągnąć
wystarczający poziom naładowania.
W razie awarii

255
508_pl_Chap08_en-cas-de-pannes_ed01-2016
Należy postępować zgodnie z instrukcją użytkownika
dostarczoną przez producenta prostownika.
Nigdy nie zamieniać biegunów.Aby zapewnić optymalną tr wałość
akumulatora, należy utrzymywać jego stan
naładowania na dostatecznym poziomie.
W niektórych przypadkach może się okazać
konieczne naładowanie akumulatora:
-
w p
rzypadku jazdy głównie na krótkich
trasach,
-

w p
rzewidywaniu dłuższego postoju
tr wającego kilka – kilkanaście tygodni.
Skontaktować się z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.

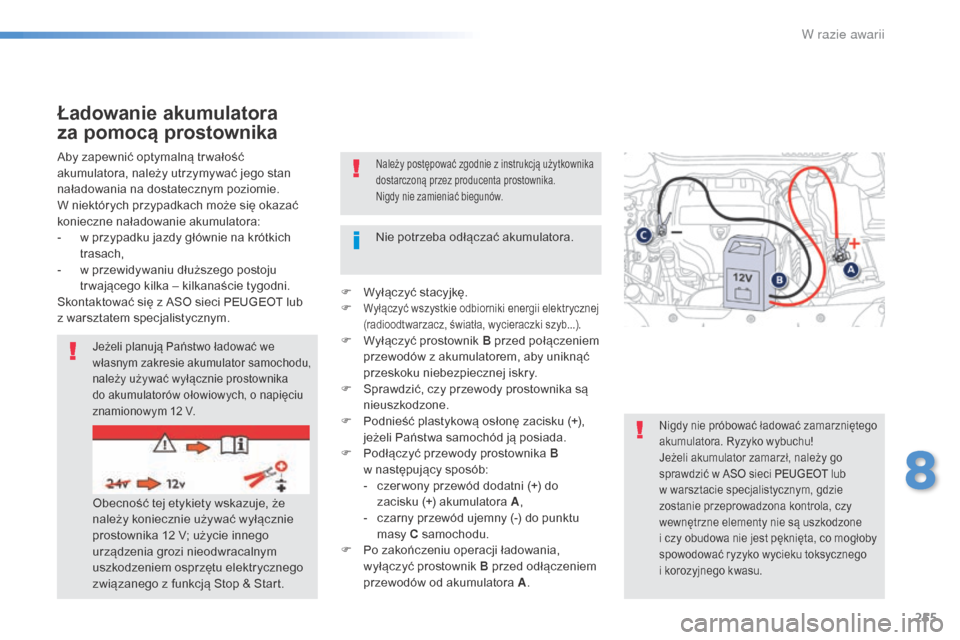

Ładowanie akumulatora
za
p
omocą prostownika
Jeżeli planują Państwo ładować we
własnym zakresie akumulator samochodu,
należy używać wyłącznie prostownika
do akumulatorów ołowiowych, o napięciu
znamionowym 12 V.
Obecność tej etykiety wskazuje, że
należy koniecznie używać wyłącznie
prostownika 12 V; użycie innego
urządzenia grozi nieodwracalnym
uszkodzeniem osprzętu elektrycznego
związanego z funkcją Stop & Start.
Nigdy nie próbować ładować zamarzniętego
akumulatora. Ryzyko wybuchu!
Jeżeli akumulator zamarzł, należy go
sprawdzić w ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym, gdzie
zostanie przeprowadzona kontrola, czy
wewnętrzne elementy nie są uszkodzone
i
czy obudowa nie jest pęknięta, co mogłoby
spowodować ryzyko wycieku toksycznego
i
korozyjnego kwasu.
Nie potrzeba odłączać akumulatora.
F

W

yłączyć stacyjkę.
F

Wyłączyć wszystkie odbiorniki energii elektrycznej
(radioodtwarzacz, światła, wycieraczki szyb...).
F Wyłączyć prostownik B przed połączeniem przewodów z akumulatorem, aby uniknąć
przeskoku niebezpiecznej iskry.
F

S
prawdzić, czy przewody prostownika są
nieuszkodzone.
F

P
odnieść plastykową osłonę zacisku (+),
jeżeli Państwa samochód ją posiada.
F

P
odłączyć przewody prostownika B
w
następujący sposób:
-

c
zer wony przewód dodatni (+) do
zacisku (+) akumulatora A ,
-

c
zarny przewód ujemny (-) do punktu
masy C samochodu.
F

P
o zakończeniu operacji ładowania,
wyłączyć prostownik B przed odłączeniem
przewodów od akumulatora A .
8
W razie awarii

256
508_pl_Chap08_en-cas-de-pannes_ed01-2016
Nie naciskać łopatki na siłę, ponieważ
zablokowanie jest niemożliwe, jeżeli
pierścień jest nieprawidłowo ustawiony;
powtórzyć procedurę.
Odłączanie akumulatora
Aby zachować poziom naładowania
akumulatora wystarczający do rozruchu
silnika, zaleca się odłączenie akumulatora
w przypadku bardzo długiego postoju.
Przed odłączeniem akumulatora:
F

z
amknąć wszystkie otwory (drzwi, klapę
bagażnika, szyby, dach),
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej (radioodtwarzacz, wycieraczki
szyb, światła...),
F

w
yłączyć stacyjkę i odczekać cztery
minuty.
Po uzyskaniu dostępu do akumulatora
wystarczy odłączyć przewód od zacisku (+).Po podłączeniu akumulatora
Po podłączeniu akumulatora należy włączyć zapłon
i odczekać 1 minutę przed uruchomieniem rozrusznika
w
celu inicjalizacji systemów elektronicznych.
W razie wystąpienia jakichkolwiek problemów
należy skontaktować się z ASO sieci PEUGEOT lub
z
warsztatem specjalistycznym.
Posługując się informacjami znajdującymi się
w odpowiednich rubrykach, należy osobiście
przeprowadzić inicjalizację niektórych urządzeń, jak np.:
- klucza z pilotem zdalnego sterowania albo
klucza elektronicznego (w zależności od wersji),
- zasłon(y) przyciemniających(ej) ze sterowaniem
elektr ycznym,
- elektrycznych podnośników szyb,- daty i godziny,- zapamiętanych stacji radiowych.
Klema szybkiego ryglowania
Odłączenie zacisku (+)
F P odnieść maksymalnie łopatkę A , aby
odryglować pierścień B .
Podłączenie zacisku (+)
F

U
stawić otwarty pierścień B kabla na
zacisku (+) akumulatora.
F

N
acisnąć pionowo pierścień, aby ustawić
go przy akumulatorze.
F

Z
ablokować pierścień opuszczając
łopatkę
A . P

odczas jazdy po pier wszym rozruchu
silnika funkcja Stop & Start może nie
działać.
W tym przypadku funkcja będzie
dostępna dopiero po nieprzer wanym
postoju, którego czas tr wania zależy
od temperatury otoczenia i stanu
naładowania akumulatora (do około
8
godzin).
W razie awarii

260
508_pl_Chap08_en-cas-de-pannes_ed01-2016
Montaż
Aby zamontować akumulator, wykonać
czynności demontażu w odwrotnej kolejności,
a następnie podłączyć dodatni biegun (+) jako
ostatni.
Po montażu
- Sprawdzić końcówki przewodów akumulatora.
-

W
łączyć stacyjkę bez uruchamiania silnika.
-

Sprawdzić, czy nie pojawiają się komunikaty
błędów albo czy nie zapalają się kontrolki.
W przeciwnym razie skontaktować się
z
ASO sieci PEUGEOT albo z warsztatem
specjalistycznym w celu wyzerowania systemu.
- Sprawdzić, czy wszystkie elementy
otwierane działają prawidłowo: drzwi i okna.
- Po montażu zaczekać około 1 minutę
(albo 2 minuty w przypadku automatycznej
skrzyni biegów).
-

U
ruchomić silnik.
-

S
prawdzić, czy systemy przeciwzaciskowe
działają prawidłowo: podnośniki szyb, dach
otwierany, dach panoramiczny. -

J
eżeli samochód posiada hamulec
elektryczny, sprawdzić jego działanie,
wykonując zaciąganie, a następnie
zwalnianie.
-
W
yłączyć stacyjkę.
-
W
ysiąść z samochodu, a następnie
sprawdzić, czy pilot zdalnego sterowania
działa prawidłowo.
-
Z
aprogramować: godzinę, stacje radiowe
i konfigurację radioodtwarzacza.
Po odłączeniu akumulatora
niektóre funkcje mogą być chwilowo
niedostępne: Stop (Stop & Start),
klimatyzacja, nawigacja.W każdym przypadku, jeżeli wykryją Państwo
jakąkolwiek nieprawidłowość, należy
skontaktować się z ASO sieci PEUGEOT
albo z warsztatem specjalistycznym.
