2016 Peugeot 508 RXH radio

111
508_nl_Chap03_ergonomie-et-confort_ed01-2016
Skiluik
Het skiluik kan worden gebruikt voor het vervoeren van lange voor werpen.
Openen
F Klap de middenarmsteun omlaag.
F D ruk op de ontgrendelingsknop van het
luik.
F

L
aat het skiluik zakken.
F

S
teek voor werpen vanuit de bagageruimte
door het skiluik.
Sluit het luik wanneer u het niet meer
gebruikt.
F

K

lap de middenarmsteun achter omlaag
voor een optimaal zitcomfort.
De armsteun is voorzien van bekerhouders.
Tevens hebt u, als de armsteun is neergeklapt,
toegang tot het skiluik.
Middenarmsteun achter
12V-aansluiting
Houd u aan het maximaal toegestane vermogen
om schade aan uw apparatuur te voorkomen.
Het aansluiten van elektrische
apparatuur die niet door PEUGEOT is
goedgekeurd, zoals een lader met USB-
aansluitingen, kan leiden tot storingen
in de werking van de elektrische
componenten van de auto, zoals een
slechte radio-ontvangst of storingen in
de weergave van de displays.
Voorzieningen achter
F Open, wanneer u een 12V-accessoire
(maximaal vermogen: 120 W) wilt
aansluiten, het kapje en sluit een geschikte
adapter aan.
3
Ergonomie en comfort

131
508_nl_Chap05_securite_ed01-2016
Op verschillende plaatsen in uw
auto zijn stickers aangebracht. Ze
bevatten veiligheidswaarschuwingen
en informatie over de identificatie van
uw auto. Ver wijder ze niet: ze horen
namelijk bij de auto.
Neem voor alle werkzaamheden
aan uw auto contact op met een
gekwalificeerde werkplaats die
beschikt over de juiste technische
informatie, vakkennis en apparatuur.
Het PEUGEOT-netwerk is in staat u dit
te bieden.Belangrijke informatie:
- H
et monteren van elektrische
uitrustingen of accessoires die
niet onder een artikelnummer in
het assortiment van Automobiles
PEUGEOT voorkomen, kan
storingen in het elektronische
systeem van uw auto veroorzaken.
Ga naar het PEUGEOT-netwerk voor
meer informatie over het aanbod aan
accessoires met een artikelnummer.
-

Uit veiligheidsoverwegingen is
toegang tot de diagnose-aansluiting,
die is gekoppeld aan de elektronische
systemen in de auto, uitsluitend
voorbehouden aan het PEUGEOT-
netwerk of een gekwalificeerde
werkplaats waar de beschikking is
over geschikt gereedschap (kans op
storingen in de elektronische systemen
die kunnen leiden tot pech of ernstige
ongevallen). De fabrikant kan niet
aansprakelijk worden gesteld als deze
aanwijzing niet wordt opgevolgd.
- Wijzigingen of aanpassingen die niet door Automobiles PEUGEOT zijn
voorzien of toegestaan, of die niet
volgens de technische voorschriften
van de fabrikant zijn uitgevoerd,
leiden tot het vervallen van de
wettelijke en contractuele garanties.
Monteren van als
accessoire geleverde
radiocommunicatiezenders
Voordat u een
radiocommunicatiezender met
buitenantenne monteert, moet u bij
het PEUGEOT-netwerk de technische
gegevens (frequentieband, maximaal
uitgangsvermogen, positie antenne,
specifieke installatievoorschriften)
van de voor montage geschikte
zenders opvragen, conform de
Richtlijn Elektromagnetische
Compatibiliteit


(2004/104/EG).
Afhankelijk van de lokale wetgeving
kan de aanwezigheid van bepaalde
veiligheidsuitrusting verplicht zijn:
veiligheidsvesten, gevarendriehoeken,
alcoholtests, een set reservelampen,
reservezekeringen, een brandblusser,
een verbandtrommel, spatlappen aan de
achterzijde van de auto.
Het monteren van elektrische apparatuur of
accessoires die niet onder een artikelnummer
in het assortiment van PEUGEOT
voorkomen, kan leiden tot storingen in het
elektronisch systeem van uw auto en een
verhoogd stroomverbruik veroorzaken.
Houd hier rekening mee en neem contact
op met een vertegenwoordiger van het merk
PEUGEOT om u te laten informeren over
het assortiment uitrustingen en accessoires
voorzien van een artikelnummer.
Algemene aanbevelingen met betrekking tot de veiligheid
5
Veiligheid

194
508_nl_Chap06_conduite_ed01-2016
De parkeerhulp vóór is een aanvulling op
de parkeerhulp achter en wordt geactiveerd
zodra er bij een wagensnelheid van maximaal
10 km/h vóór de auto een obstakel wordt
gedetecteerd.
De parkeerhulp vóór wordt uitgeschakeld zodra
de auto langer dan drie seconden stilstaat met
een ingeschakelde versnelling vooruit, als er
geen obstakel meer wordt gedetecteerd of
wanneer de wagensnelheid hoger wordt dan
10


km/h.
Parkeerhulp vóór
De functie wordt automatisch
uitgeschakeld zodra een aanhanger
wordt aangekoppeld of een
fietsendrager wordt gemonteerd (auto's
voorzien van een door PEUGEOT
aanbevolen trekhaak of fietsendrager).
Uitschakelen/activeren van de
parkeerhulp vóór en achter
De functie kan worden uitgeschakeld door deze knop in te drukken. Het controlelampje in de knop
gaat branden.
Door de knop opnieuw in te drukken wordt de functie weer geactiveerd. Het controlelampje dooft.
Aan de hand van het geluid dat via de luidspreker
(voor of achter) wordt weergegeven, is te herkennen
of het obstakel zich voor of achter de auto bevindt.Met Autoradio of bij HYbrid4-uitvoering Met Touchscreen
Rijden

197
508_nl_Chap06_conduite_ed01-2016
Er wordt geen waarschuwingssignaal
afgegeven in de volgende situaties:
-
n
abij stilstaande objecten (geparkeerde
auto's, veiligheidsrails, lantaarnpalen,
borden...),
-
b

ij tegemoetkomende voertuigen,
-

b
ij rijden over bochtige wegen of in zeer
scherpe bochten,
Sensoren in de voor- en achterbumper
controleren de dode hoek van de auto.
Indien een persoon, een fietser of een voertuig
zich in de dode hoek van het voertuig bevindt,
zal er een waarschuwingslampje gaan
branden in de linker- of rechterbuitenspiegel
(afhankelijk van de situatie) onder de volgende
voorwaarden.
Dit gebeurt als aan de volgende voor waarden
is voldaan:
-
a
lle voertuigen gaan dezelfde kant op,
-
d
e snelheid van uw auto ligt tussen
12

km/h en 140 km/h,
-

h

et snelheidsverschil met de auto die u aan
het inhalen bent, is kleiner dan 10 km/h,
-

h

et snelheidsverschil met de auto waardoor
u wordt ingehaald, is kleiner dan 25 km/h,
-
d

e verkeersstroom is vloeiend,
-
d

e inhaalmanoeuvre duurt langer dan
normaal en het ingehaalde voertuig blijft
zich ophouden in de dode hoek,
-

u r

ijdt in een rechte lijn of flauwe bocht,
-

u

w auto trekt geen aanhanger of caravan...
Inschakelen
F Druk op deze knop: het verklikkerlampje gaat branden.
Met Autoradio of bij HYbrid4-uitvoering
Met Touchscreen
6
Rijden

250
508_nl_Chap08_en-cas-de-pannes_ed01-2016
Zekeringen
dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).
Toegang tot de zekeringen
F Open het uitklapbare paneel; u moet daarbij een zekere weerstand overwinnen. Zekering
n r. Ampère

(A) Functies
F6 A of B 15Autoradio.
F8 3Inbraakalarm.
F13 10A a n s t e ke r vó ó r.
F14 1012V-aansluiting vóór.
F16 3Plafonnier achter, kaartleeslampen achter.
F17 3Plafonnier vóór, make-upspiegel.
F28 A of B 15Autoradio.
F30 20Ruitenwisser achter.
F32 10Audioversterker.
Storingen verhelpen

254
508_nl_Chap08_en-cas-de-pannes_ed01-2016
Een aantal functies, waaronder
het Stop & Start-systeem, is niet
beschikbaar als de laadtoestand van de
accu onvoldoende is.
F

S

luit het andere uiteinde van de groene of
zwarte kabel aan op het massapunt C van
de auto met de lege accu.
F

S

tart de motor van de auto met de
hulpaccu en laat deze gedurende enkele
minuten draaien.
F

S

tel de startmotor in werking van de auto
met de lege accu en laat de motor draaien.
A

ls de motor niet direct start, zet dan het
contact af en wacht even alvorens een
nieuwe poging te doen.
Als de accu van uw auto ontladen is, kan
de motor worden gestart met een hulpaccu
(externe accu of een accu van een andere
auto) en startkabels of een startbooster.
Starten van de motor met
een hulpaccu en startkabels
Start de motor nooit door een acculader
aan te sluiten.
Gebruik nooit een startbooster van 24
V
o f h o g e r.
Controleer eerst of de nominale
spanning van de hulpaccu 12 V
bedraagt en of de capaciteit van de
hulpaccu minimaal gelijk is aan die van
de ontladen accu.
De twee auto's mogen elkaar niet raken.
Schakel alle stroomverbruikers
(autoradio, ruitenwissers, verlichting
enz.) van beide auto's uit.
Zorg ervoor dat de startkabels zich
niet in de buurt van bewegende delen
van de motor (ventilateur, riem enz.)
bevinden.
Koppel de pluspool (+) van de accu niet
los ter wijl de motor draait. F

B
eweeg, indien uw auto hiermee is
uitgerust, het kunststof kapje van de
pluspool (+) omhoog.
F

S
luit de rode kabel aan op de pluspool (+)
van de ontladen accu A (bij het gebogen
metalen gedeelte) en vervolgens op de
pluspool (+) van de hulpaccu B of de
startbooster.
F

S
luit de groene of zwarte kabel aan op
de minpool (-) van de hulpaccu B of de
startbooster (of op het massapunt van de
auto met de hulpaccu). F

W
acht tot de motor stationair draait en
neem dan de kabels in omgekeerde
volgorde los.
F

B
reng, indien uw auto hiermee is uitgerust,
het kunststof kapje aan op de pluspool (+).
F

L
aat de motor minimaal 30 minuten
draaien, rijdend of stilstaand, om het
laadniveau van de accu op een correct peil
te krijgen.
Storingen verhelpen

255
508_nl_Chap08_en-cas-de-pannes_ed01-2016
Volg de door de fabrikant van de lader geleverde
instructies.
Sluit de kabels nooit aan op de verkeerde polen.Voor een optimale levensduur van de accu
is het noodzakelijk om het laadniveau van de
accu op een voldoende peil te houden.
In sommige gevallen kan het dan ook nodig zijn
om de accu op te laden:
-
a
ls u voornamelijk korte ritten maakt,
-

v
oordat de auto meerdere weken niet wordt
gebruikt.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.

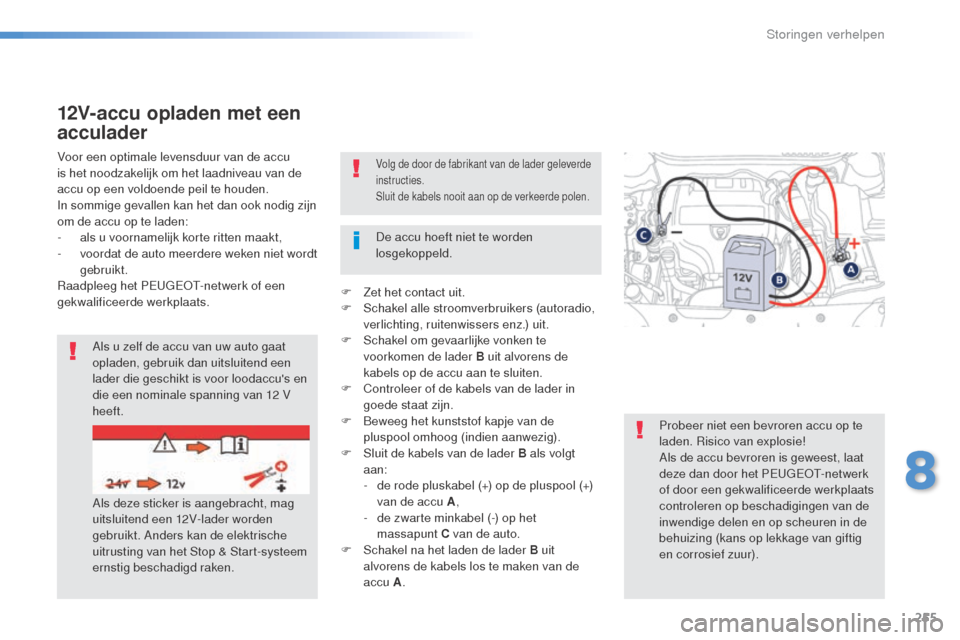

12V-accu opladen met een
acculader
Als u zelf de accu van uw auto gaat
opladen, gebruik dan uitsluitend een
lader die geschikt is voor loodaccu's en
die een nominale spanning van 12


V
heeft.
Als deze sticker is aangebracht, mag
uitsluitend een 12V-lader worden
gebruikt. Anders kan de elektrische
uitrusting van het Stop & Start-systeem
ernstig beschadigd raken. Probeer niet een bevroren accu op te
laden. Risico van explosie!
Als de accu bevroren is geweest, laat
deze dan door het PEUGEOT-netwerk
of door een gekwalificeerde werkplaats
controleren op beschadigingen van de
inwendige delen en op scheuren in de
behuizing (kans op lekkage van giftig
en corrosief zuur).
De accu hoeft niet te worden
losgekoppeld.
F
Z
et het contact uit.
F
S
chakel alle stroomverbruikers (autoradio,
verlichting, ruitenwissers enz.) uit.
F S chakel om gevaarlijke vonken te
voorkomen de lader B uit alvorens de
kabels op de accu aan te sluiten.
F

C
ontroleer of de kabels van de lader in
goede staat zijn.
F

B
eweeg het kunststof kapje van de
pluspool omhoog (indien aanwezig).
F

S
luit de kabels van de lader B als volgt
aan:
-

d
e rode pluskabel (+) op de pluspool (+)
van de accu A ,
-

d
e zwarte minkabel (-) op het
massapunt
C van de auto.
F

S
chakel na het laden de lader B uit
alvorens de kabels los te maken van de
accu A .
8
Storingen verhelpen

256
508_nl_Chap08_en-cas-de-pannes_ed01-2016
Forceer de hendel niet door erop te
duwen, aangezien de accupoolklem
niet kan worden vergrendeld als deze
niet correct is geplaatst; herhaal de
procedure.
Loskoppelen van de accu
Als u de auto gedurende langere tijd niet gaat
gebruiken, koppel dan de 12V-accu los. Op
deze manier blijft het laadniveau van de accu
voldoende om de motor weer te starten.
Voer de volgende handelingen uit alvorens de
accu los te koppelen:
F
sl
uit alle te openen carrosseriedelen
(portieren, achterklep, ruiten, dak),
F

s
chakel alle stroomverbruikers (autoradio,
ruitenwissers, verlichting enz.) uit,
F

z
et het contact uit en wacht vier minuten.
U hoeft slechts de klem van de pluspool (+) los
te nemen.Na het weer aansluiten van de accukabels
Zet na het weer aansluiten van de accu het contact aan
en wacht 1 minuut alvorens de motor te starten, zodat de
elektronische systemen geïnitialiseerd kunnen worden.
Mochten er zich na deze handeling kleine storingen
blijven voordoen, raadpleeg dan het PEUGEOT-netwerk
of een gekwalificeerde werkplaats.
Raadpleeg de desbetreffende rubriek voor het zelf
opnieuw initialiseren van de elektronische systemen
zoals:
- de sleutel met afstandsbediening of de
elektronische sleutel (volgens uitvoering),
- het elektrische zonnescherm/de elektrische
zonneschermen,
- de elektrische ruitbediening,- de datum en de tijd,- de voorkeuzezenders.
Accupoolklem met snelsluiting
Loskoppelen van de plusklem (+)
F T rek de hendel A zo ver mogelijk omhoog
om de accupoolklem B te ontgrendelen.
Weer aansluiten van de plusklem (+)
F

P
laats de geopende accupoolklem B op de
pluspool (+) van de accu.
F

D
ruk verticaal op de accupoolklem om
deze goed tegen de accu aan te drukken.
F

Z
et de accupoolklem vast door de hendel A
omlaag te bewegen. Tijdens de rit die volgt op het de eerste
keer starten van de motor, werkt het
Stop & Start-systeem mogelijk niet.
In dat geval werkt de functie pas
weer als de auto gedurende een
bepaalde periode, die afhankelijk is
van de omgevingstemperatuur en de
laadtoestand van de accu (maximaal
8
uur), niet is gebruikt.
Storingen verhelpen
