2016 PEUGEOT 5008 zvedák

223
5008_cs_Chap10_infos-pratiques_ed01-2015
Přístup k rezervnímu kolu
Rezervní kolo je upevněné pod vozidlem
pomocí systému navijáku.F
N adzvedněte skládací kryt.
F

N
adzvedněte odříznutou část koberce
zavazadlového prostoru pro získání
přístupu k ovládací matici odjištění
navijáku.
Pozor, lahvička s tekutým lepidlem
pro opravu pneumatiky obsahuje
etylenglykol, což je v případě požití
jedovatá tekutina, která má rovněž
dráždivé účinky na oči. Uchovávejte ji
mimo dosah dětí.
Datum konce použitelnosti této tekutiny
je uvedený na lahvičce.
Lahvička je určená pro jednorázové
použití; načatá lahvička musí být
vyměněna.
Po použití neodhazujte lahvičku
v přírodě, odneste ji do některé
provozovny autorizovaného
servisuPEUGEOT nebo do sběrny
pověřené sběrem těchto látek.
Neopomeňte si opatřit novou lahvičku
s lepidlem pro opravu pneumatiky u
autorizovaného prodejce PEUGEOT
nebo v odborný servis.
U vozidla vybaveného systémem
detekce poklesu tlaku v pneumatikách
bude po opravě pneumatiky kontrolka
poklesu tlaku stále svítit, a to až
do opětovné aktivace systému v
autorizovaném servisu PEUGEOT nebo
v odborný servis.
Výměna kola
Postup pro demontáž kola s poškozenou pneumatikou a montáž rezervního kola s pomocí nářadí
dodaného spolu s vozidlem.
Viz rubrika "Sada nářadí".
Zvedák smí být používán pouze za
účelem výměny kola s poškozenou
pneumatikou.
Zvedák nevyžaduje žádnou údržbu.
Vyjmutí kola
10
Pr

226
5008_cs_Chap10_infos-pratiques_ed01-2015

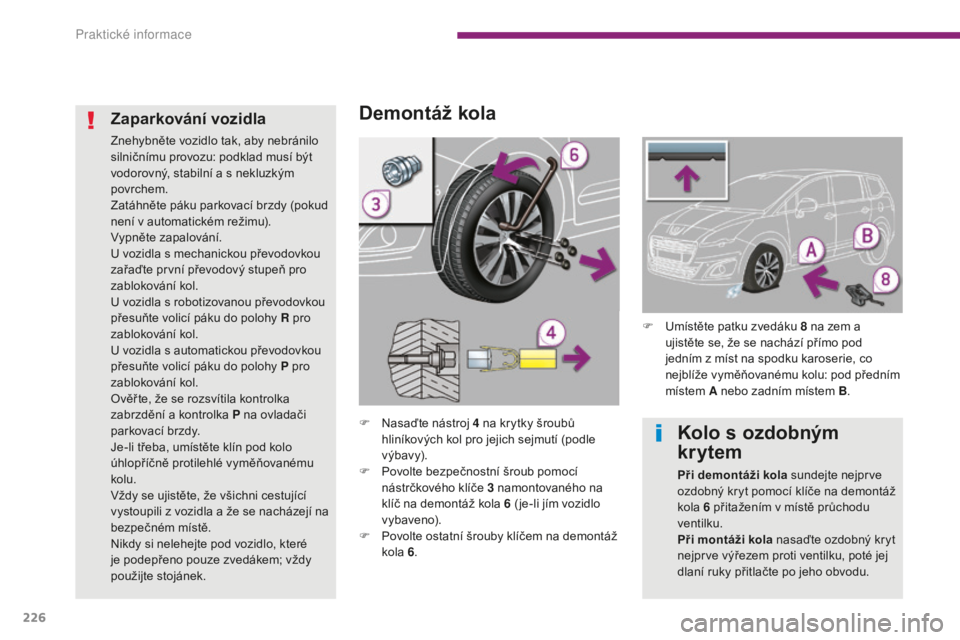

Demontáž kola
F Nasaďte nástroj 4 na krytky šroubů hliníkových kol pro jejich sejmutí (podle
výbavy).
F

P
ovolte bezpečnostní šroub pomocí
nástrčkového klíče 3
namontovaného na
klíč na demontáž kola 6
( je-li jím vozidlo
v y bave n o).
F

P
ovolte ostatní šrouby klíčem na demontáž
kola 6.
Zaparkování vozidla
Znehybněte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým
povrchem.
Zatáhněte páku parkovací brzdy (pokud
není v automatickém režimu).
Vypněte zapalování.
U vozidla s mechanickou převodovkou
zařaďte první převodový stupeň pro
zablokování kol.
U vozidla s robotizovanou převodovkou
přesuňte volicí páku do polohy R pro
zablokování kol.
U vozidla s automatickou převodovkou
přesuňte volicí páku do polohy P pro
zablokování kol.
Ověř te, že se rozsvítila kontrolka
zabrzdění a kontrolka P na ovladači
parkovací brzdy.
Je-li třeba, umístěte klín pod kolo
úhlopříčně protilehlé vyměňovanému
kolu.
Vždy se ujistěte, že všichni cestující
vystoupili z vozidla a že se nacházejí na
bezpečném místě.
Nikdy si nelehejte pod vozidlo, které
je podepřeno pouze zvedákem; vždy
použijte stojánek. F

U
místěte patku zvedáku 8 na zem a
ujistěte se, že se nachází přímo pod
jedním z míst na spodku karoserie, co
nejblíže vyměňovanému kolu: pod předním
místem
A

nebo zadním místem B.
Kolo s ozdobným
krytem
Při demontáži kola sundejte nejprve
ozdobný kryt pomocí klíče na demontáž
kola 6
přitažením v místě průchodu
ventilku.
Při montáži kola nasaďte ozdobný kryt
nejprve výřezem proti ventilku, poté jej
dlaní ruky přitlačte po jeho obvodu.
Praktick

227
5008_cs_Chap10_infos-pratiques_ed01-2015
Používejte:
- z vedák pouze ke zvednutí vozidla,
nikdy k jiným účelům,
-

p
ouze zvedák dodaný výrobcem
vozidla.
F

V

ytočte zvedák tak, aby byla jeho hlava
v kontaktu s místem A nebo B ; opěra
pro zvedák A nebo B na vozidle se musí
nacházet ve střední části hlavy zvedáku. F
V
yšroubujte šrouby a uložte je na čisté
místo.
F
S
undejte kolo.
Dbejte na to, aby byl zvedák umístěn
ve stabilní poloze. Na kluzkém nebo
nepevném povrchu může zvedák
podklouznout nebo spadnout -
Nebezpečí poranění!
Zvedák umísťujte pouze do
vyznačených míst A nebo B pod
vozidlem a ujistěte se, že je opěrná
plocha na vozidle ve středu hlavy
zvedáku. V opačném případě riskujete
poškození vozidla a/nebo spadnutí
zvedáku - Nebezpečí poranění!
F

Z
vedněte vozidlo tak, aby zůstal
dostatečně velký prostor mezi kolem
a zemí a byla tak usnadněna montáž
rezervního kola.
10
Praktick

228
5008_cs_Chap10_infos-pratiques_ed01-2015
Montáž kola
F Nasaďte kolo na náboj.
F Z ašroubujte šrouby rukou až na doraz.
F

P
roveďte předběžné utažení
bezpečnostního šroubu klíčem na
demontáž kola 6 opatřeným nástrčkovým
klíčem 3 ( je-li jím vozidlo vybaveno).
F

P
roveďte předběžné utažení ostatních
šroubů samotným klíčem na demontáž
kola
6 . F

S pusťte vozidlo až na zem.
F S točte zvedák 8 a odkliďte ho.F
D otáhněte bezpečnostní šroub klíčem na
demontáž kola 6 opatřeným nástrčkovým
klíčem 3
( je-li jím vozidlo vybaveno).
F

D
otáhněte ostatní šrouby klíčem na
demontáž kola 6 .
F

N
amontujte krytky na všechny šrouby (dle
výbavy).
F

U
ložte nářadí do schránky.
Upevnění rezervního kola
typu "na dojetí"
Jestliže je Vaše vozidlo vybavené
hliníkovými koly, při utahování šroubů
po montáži rezervního kola typu "na
dojetí" zjistíte, že se jejich podložky
neopřou o kolo, což je zcela normální.
Upevnění kola je zajištěno opřením
kuželové části jednotlivých šroubů.
