2016 PEUGEOT 5008 stop start

196
5008_es_Chap09_verifications_ed01-2015

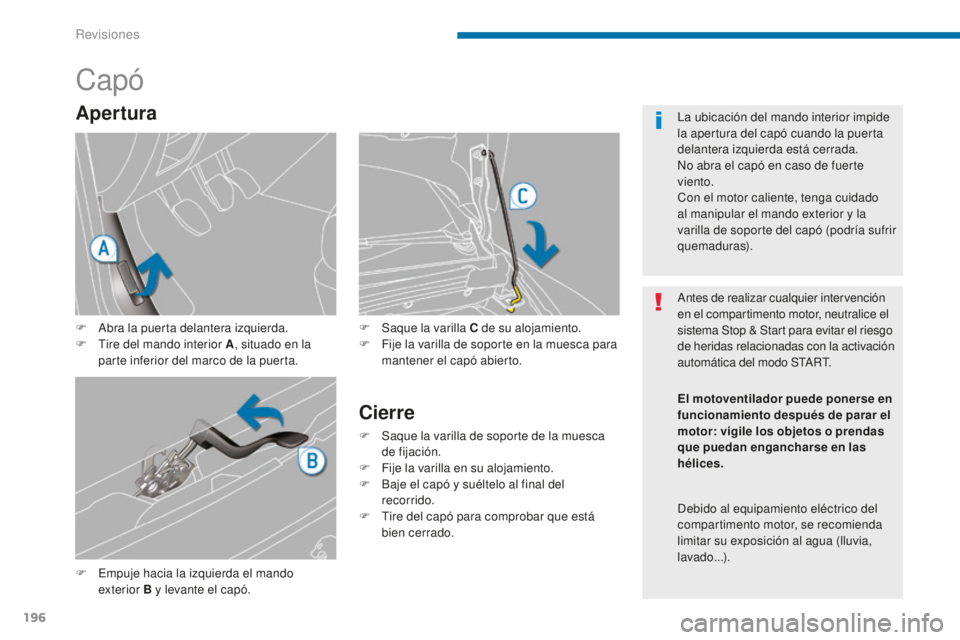

Capó
F Empuje hacia la izquierda el mando exterior B y levante el capó. F

S
aque la varilla C de su alojamiento.
F
F
ije la varilla de soporte en la muesca para
mantener el capó abierto.
Cierre
F Saque la varilla de soporte de la muesca de fijación.
F

F
ije la varilla en su alojamiento.
F

B
aje el capó y suéltelo al final del
recorrido.
F

T
ire del capó para comprobar que está
bien cerrado.
Apertura
F Abra la puerta delantera izquierda.
F T ire del mando interior A , situado en la
parte inferior del marco de la puerta. Antes de realizar cualquier intervención
en el compartimento motor, neutralice el
sistema Stop & Start para evitar el riesgo
de heridas relacionadas con la activación
automática del modo START. La ubicación del mando interior impide
la apertura del capó cuando la puerta
delantera izquierda está cerrada.
No abra el capó en caso de fuerte
viento.
Con el motor caliente, tenga cuidado
al manipular el mando exterior y la
varilla de soporte del capó (podría sufrir
quemaduras).
El motoventilador puede ponerse en
funcionamiento después de parar el
motor: vigile los objetos o prendas
que puedan engancharse en las
hélices.
Debido al equipamiento eléctrico del
compartimento motor, se recomienda
limitar su exposición al agua (lluvia,
lavado...).
Revisiones

202
5008_es_Chap09_verifications_ed01-2015

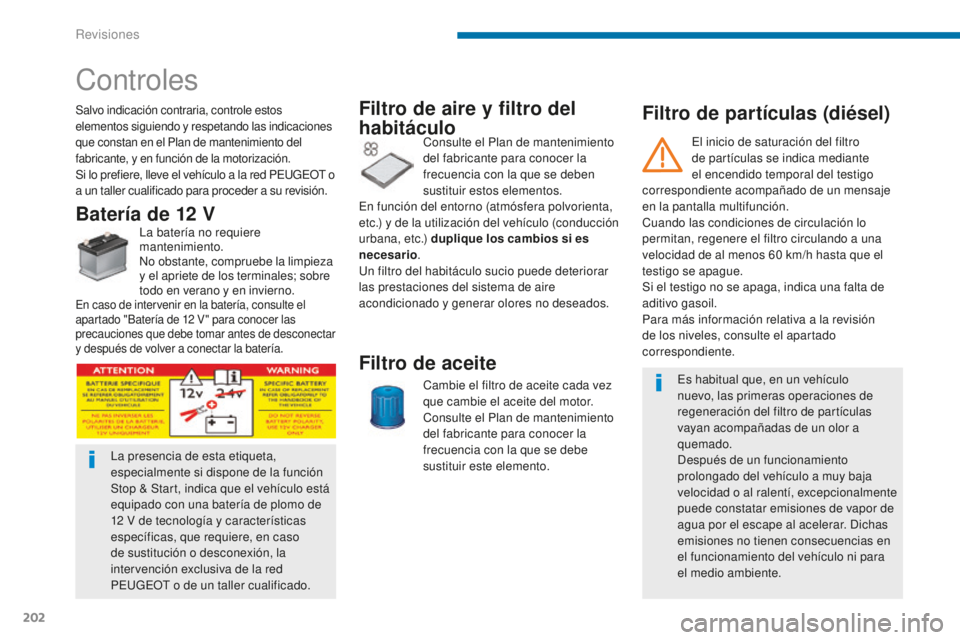

Filtro de partículas (diésel)
Controles
Salvo indicación contraria, controle estos
elementos siguiendo y respetando las indicaciones
que constan en el Plan de mantenimiento del
fabricante, y en función de la motorización.
Si lo prefiere, lleve el vehículo a la red PEUGEOT o
a un taller cualificado para proceder a su revisión.
Batería de 12 VLa batería no requiere
mantenimiento.
No obstante, compruebe la limpieza
y el apriete de los terminales; sobre
todo en verano y en invierno.
En caso de intervenir en la batería, consulte el
apartado "Batería de 12 V " para conocer las
precauciones que debe tomar antes de desconectar
y después de volver a conectar la batería.
Filtro de aire y filtro del
habitáculo
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se deben
sustituir estos elementos.
En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique los cambios si es
necesario .
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados.
Filtro de aceite
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se debe
sustituir este elemento. Es habitual que, en un vehículo
nuevo, las primeras operaciones de
regeneración del filtro de partículas
vayan acompañadas de un olor a
quemado.
Después de un funcionamiento
prolongado del vehículo a muy baja
velocidad o al ralentí, excepcionalmente
puede constatar emisiones de vapor de
agua por el escape al acelerar. Dichas
emisiones no tienen consecuencias en
el funcionamiento del vehículo ni para
el medio ambiente.
La presencia de esta etiqueta,
especialmente si dispone de la función
Stop & Start, indica que el vehículo está
equipado con una batería de plomo de
12

V de tecnología y características
específicas, que requiere, en caso
de sustitución o desconexión, la
intervención exclusiva de la red
PEUGEOT o de un taller cualificado. El inicio de saturación del filtro
de partículas se indica mediante
el encendido temporal del testigo
correspondiente acompañado de un mensaje
en la pantalla multifunción.
Cuando las condiciones de circulación lo
permitan, regenere el filtro circulando a una
velocidad de al menos 60 km/h hasta que el
testigo se apague.
Si el testigo no se apaga, indica una falta de
aditivo gasoil.
Para más información relativa a la revisión
de los niveles, consulte el apartado
correspondiente.
Revisiones

244
5008_es_Chap10_infos-pratiques_ed01-2015

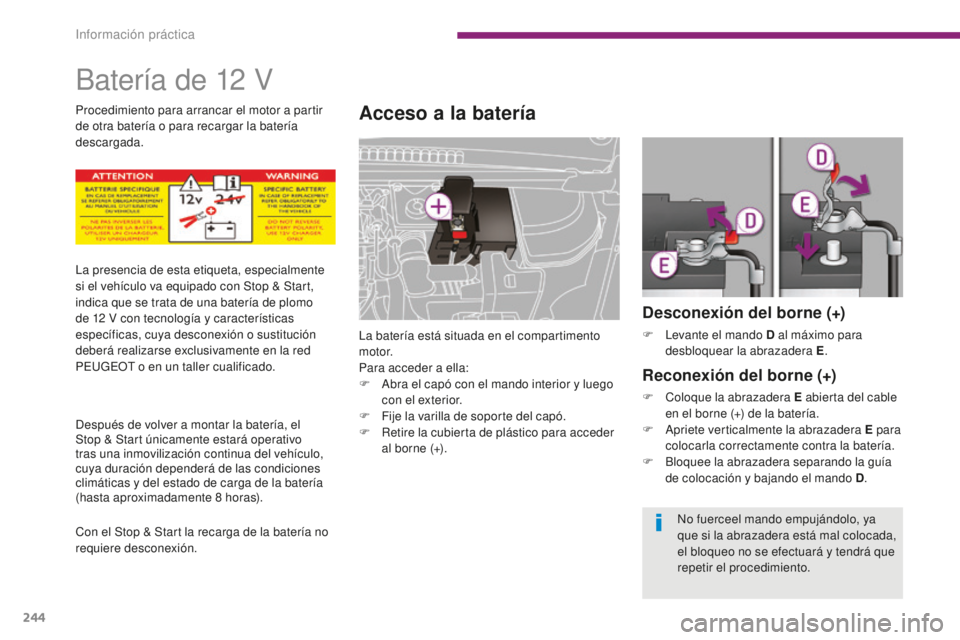

Batería de 12 V
Acceso a la batería
La batería está situada en el compartimento
motor.
Para acceder a ella:
F
A
bra el capó con el mando interior y luego
con el exterior.
F

F
ije la varilla de soporte del capó.
F

R
etire la cubierta de plástico para acceder
al borne (+).
Desconexión del borne (+)
F Levante el mando D al máximo para desbloquear la abrazadera E .
Reconexión del borne (+)
F Coloque la abrazadera E abierta del cable
en el borne (+) de la batería.
F

A
priete verticalmente la abrazadera E para
colocarla correctamente contra la batería.
F

B
loquee la abrazadera separando la guía
de colocación y bajando el mando D .
La presencia de esta etiqueta, especialmente
si el vehículo va equipado con Stop & Start,
indica que se trata de una batería de plomo
de 12

V con tecnología y características
específicas, cuya desconexión o sustitución
deberá realizarse exclusivamente en la red
PEUGEOT o en un taller cualificado.
Después de volver a montar la batería, el
Stop & Start únicamente estará operativo
tras una inmovilización continua del vehículo,
cuya duración dependerá de las condiciones
climáticas y del estado de carga de la batería
(hasta aproximadamente 8


horas).
Con el Stop & Start la recarga de la batería no
requiere desconexión. Procedimiento para arrancar el motor a partir
de otra batería o para recargar la batería
descargada.
No fuerceel mando empujándolo, ya
que si la abrazadera está mal colocada,
el bloqueo no se efectuará y tendrá que
repetir el procedimiento.
Información práctica

354
5008_es_Chap13_index-alpha_ed01-2015

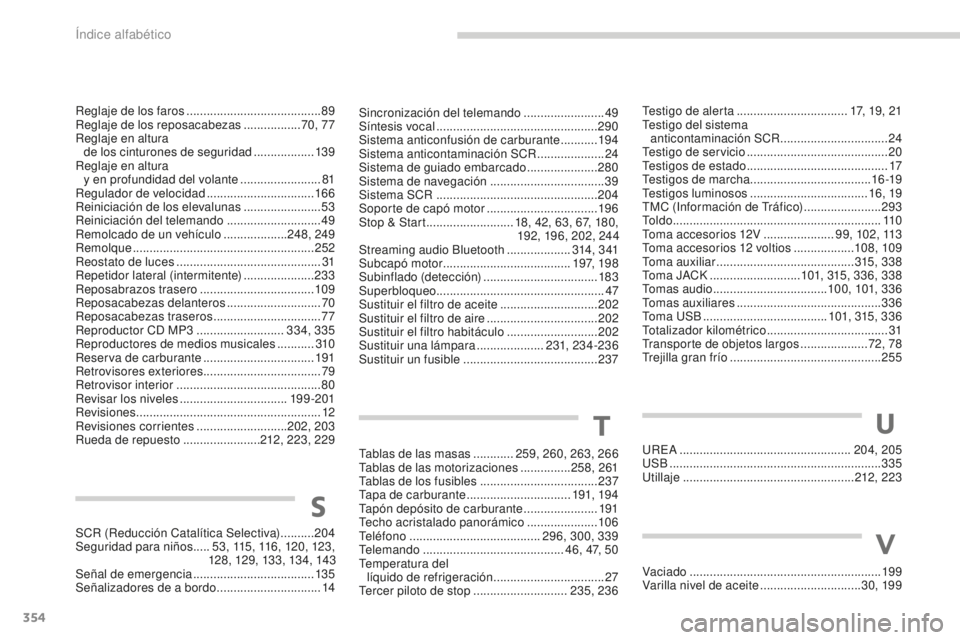

Reglaje de los faros ........................................89
R eglaje de los reposacabezas .................70, 77
Reglaje en altura de los cinturones de seguridad


..................13 9
Reglaje en altura y en profundidad del volante
........................81
Regulador de velocidad


................................166
Reiniciación de los elevalunas


.......................53
Reiniciación del telemando
............................ 49
R

emolcado de un vehículo
...................24

8, 249
Remolque


...................................................... 252
Reostato de luces

...............................
............31
Repetidor lateral (intermitente)


.....................233
Reposabrazos trasero
.................................. 10

9
Reposacabezas delanteros


............................70
Reposacabezas traseros


................................77
Reproductor CD MP3

..........................33

4, 335
Reproductores de medios musicales


...........310
Reserva de carburante


.................................191
Retrovisores exteriores


...................................79
Retrovisor interior


........................................... 80
Revisar los niveles


................................ 19 9 -201
Revisiones


....................................................... 12
Revisiones corrientes


...........................202, 203
Rueda de repuesto


.......................212, 223, 229
Tablas de las masas
............2

59, 260, 263, 266
Tablas de las motorizaciones
............... 2

58, 261
Tablas de los fusibles
................................... 2

37
Tapa de carburante
............................... 19

1, 19 4
Tapón depósito de carburante
...................... 19

1
Techo acristalado panorámico


.....................10 6
Teléfono


.......................................296, 300, 339
Telemando


..........................................46, 47, 50
Temperatura del líquido de refrigeración


.................................27
Tercer piloto de stop
............................235, 236
Sincronización del telemando
........................49
Síntesis vocal
................................................290
Sistema anticonfusión de carburante
........... 19

4
Sistema anticontaminación SCR
.................... 24
S

istema de guiado embarcado

.....................280
Sistema de navegación


..................................39
Sistema SCR

...............................
.................204
Soporte de capó motor
................................. 19

6
Stop & Start


..........................18, 42, 63, 67, 180,
192, 196, 202, 244
Streaming audio Bluetooth


...................314 , 3 41
Subcapó motor


......................................197, 198
Subinflado (detección)


..................................183
Superbloqueo .................................................. 47
Sustituir el filtro de aceite
.............................202
Sustituir el filtro de aire
.................................202
Sustituir el filtro habitáculo


...........................202
Sustituir una lámpara


....................231, 234-236
Sustituir un fusible
..............................

..........237
T
S
V
U
Vaciado ......................................................... 19 9
Varilla nivel de aceite ..............................30, 19 9
UREA


...................................................
204, 205
USB

...............................................................
335
Utillaje
...............
....................................
212, 2 23
Testigo de alerta
.................................
1
7, 19, 21
Testigo del sistema anticontaminación SCR

................................
24
Testigo de servicio

..........................................
20
Testigos de estado

..........................................
17
Testigos de marcha .................................... 16 -19
Testigos luminosos

...................................
16, 19
TMC (Información de Tráfico)
.......................
2
93
To l d o

..............................................................
11 0
Toma accesorios 12V
..................... 9
9, 102, 113
Toma accesorios 12 voltios

..................
108, 109
Toma auxiliar

.........................................
315, 33 8
To m a J A C K
........................... 1
01, 315, 336, 338
Tomas audio

..................................
10 0, 101, 336
Tomas auxiliares

...........................................
336
To m a U S B

.....................................
101, 315, 336
Totalizador kilométrico
.................................... 31
T
ransporte de objetos largos
....................
7
2, 78
Trejilla gran frío

.............................................
255
SCR (Reducción Catalítica Selectiva)


..........
204
Seguridad para niños


.....
53, 115, 116, 120, 123,
128, 129, 133, 134, 143
Señal de emergencia
.................................... 13 5
Señalizadores de a bordo ............................... 14
Índice alfabético
