2016 OPEL ZAFIRA C Sürücü El Kitabı (in Turkish)

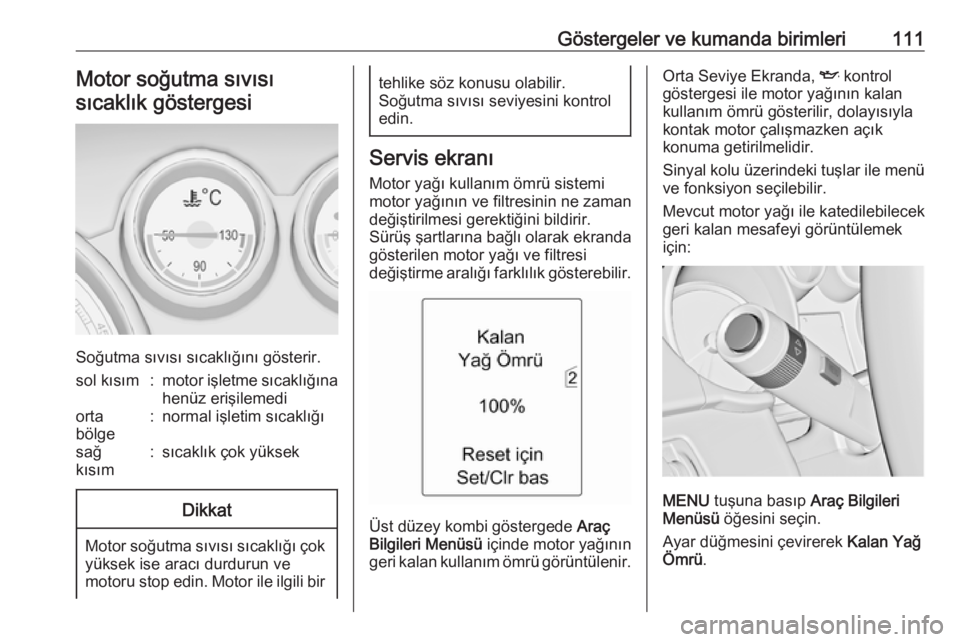

Göstergeler ve kumanda birimleri111Motor soğutma sıvısısıcaklık göstergesi
Soğutma sıvısı sıcaklığını gösterir.
sol kısım:motor işletme sıcaklığına
henüz erişilemediorta
bölge:normal işletim sıcaklığısağ
kısım:sıcaklık çok yüksekDikkat
Motor soğutma sıvısı sıcaklığı çok yüksek ise aracı durdurun ve
motoru stop edin. Motor ile ilgili bir
tehlike söz konusu olabilir.
Soğutma sıvısı seviyesini kontrol
edin.
Servis ekranı
Motor yağı kullanım ömrü sistemi
motor yağının ve filtresinin ne zaman
değiştirilmesi gerektiğini bildirir.
Sürüş şartlarına bağlı olarak ekranda
gösterilen motor yağı ve filtresi
değiştirme aralığı farklılık gösterebilir.
Üst düzey kombi göstergede Araç
Bilgileri Menüsü içinde motor yağının
geri kalan kullanım ömrü görüntülenir.
Orta Seviye Ekranda, I kontrol
göstergesi ile motor yağının kalan kullanım ömrü gösterilir, dolayısıyla
kontak motor çalışmazken açık
konuma getirilmelidir.
Sinyal kolu üzerindeki tuşlar ile menü
ve fonksiyon seçilebilir.
Mevcut motor yağı ile katedilebilecek
geri kalan mesafeyi görüntülemek
için:
MENU tuşuna basıp Araç Bilgileri
Menüsü öğesini seçin.
Ayar düğmesini çevirerek Kalan Yağ
Ömrü .

112Göstergeler ve kumanda birimleriSistemin düzgün çalışması için, heryağ değişiminde sistemi
sıfırlamalısınız. Bir servise başvurun.
Sıfırlamak için SET/CLR düğmesine
basın. Dolayısıyla, motor
çalışmazken kontak açık konuma
getirilmelidir.
Sistem motor yağı kullanım ömrünün
azaldığını belirlediğinde sürücü bilgi
sisteminde Yakında Motor Yağı Değ
mesajı veya bir uyarı kodu
görüntülenir. Motor yağını ve filtresini
bir serviste bir hafta veya 500 km
içerisinde (hangisi önce gelirse)
değiştirin.
Sürücü Bilgi Sistemi 3 122.
Servis/bakım bilgisi 3 280.
Kontrol lambaları Anlatılan kontrol lambaları her araçta
mevcut değildir. Açıklamalar her
gösterge modeli için uygundur.
Kontrol lambalarının yerleri
donanıma bağlı olarak değişebilir.
Kontak açıldığında birçok kontrol
lambası fonksiyon testi için kısa
süreliğine yanar.Kontrol lambaları renklerinin
anlamları:Kırmızı:Tehlike, önemli hatırlatmaSarı:Uyarı, açıklama, arızaYeşil:Etkinleştirme onayıMavi:Etkinleştirme onayıBeyaz:Etkinleştirme onayı

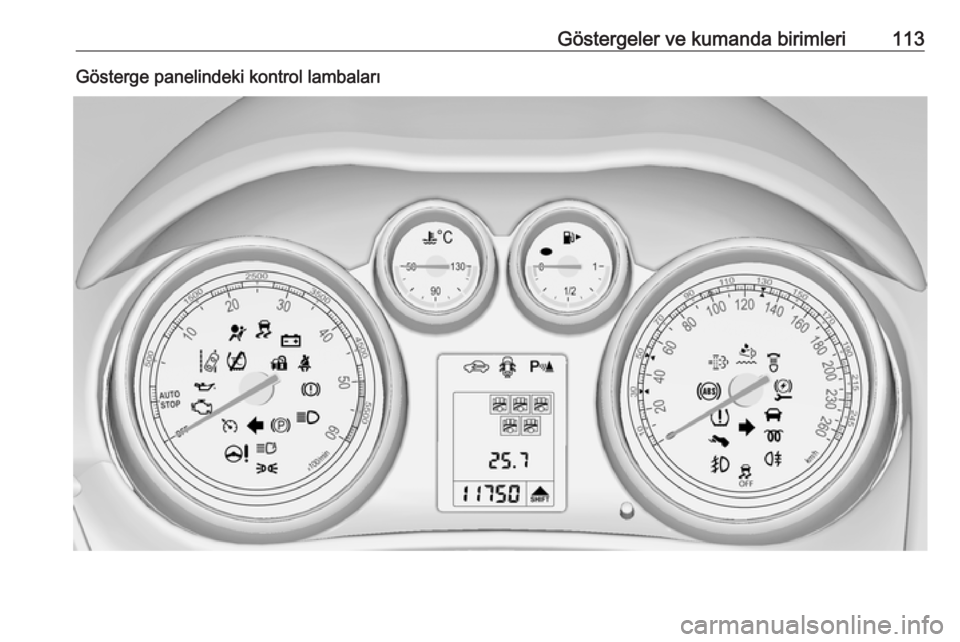

Göstergeler ve kumanda birimleri113Gösterge panelindeki kontrol lambaları

114Göstergeler ve kumanda birimleriOrta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 115XEmniyet kemeri takma uyarısı
3 115vHava yastığı sistemi ve kemer
gerdiricileri 3 116VHava yastığının devre dışı bıra‐
kılması 3 116pŞarj sistemi 3 116ZArıza gösterge lambası 3 116gEn kısa sürede bir servise
başvurun ikazı 3 117RFren ve debriyaj sistemi 3 117-Pedala basın 3 117mElektrikli park freni 3 117jElektrikli park freni arızası
3 117uAnti blokaj fren sistemi (ABS)
3 118[Vites yükseltme 3 118cServo direksiyon 3 118)Şerit değiştirme uyarısı 3 118rUltrasonik park sensörleri
3 118nElektronik Stabilite Kontrolü
kapalı 3 119bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 119kÇekiş Kontrol Sistemi kapalı
3 119!Ön ısıtma 3 119%Dizel partikül filtresi 3 119YAdBlue 3 119wLastik basıncı kontrol sistemi
3 120IMotor yağ basıncı 3 120iDüşük yakıt seviyesi 3 120dElektronik şifreli devre kesici
(immobilizer) 3 121#Düşürülmüş motor gücü
3 1218Dış aydınlatma 3 121CUzun hüzmeli far 3 121lUzun hüzmeli far asistanı
3 121fSürüşe duyarlı ön farlar (AFL)
3 121>Sis farı 3 121rArka sis lambası 3 121GYıkama sıvısı seviyesi düşük
3 121

Göstergeler ve kumanda birimleri115mHız Sabitleme Sistemi (Cruise
control) 3 121 / Ayarlanabilir
hız sabitleyici 3 122AÖnde araç tespit edildi 3 122hKapı açık 3 122
Dönüş sinyalleri
Kontrol lambası O yeşil renkte yanar
veya yanıp söner.
Kısa süre yanarsa Park lambaları yanar.
Yanıp sönerse Dönüş sinyali veya dörtlü ikaz
flaşörleri etkin hale gelir.
Hızlı yanıp sönmesi: Bir sinyal
lambasında veya ilgili sigortada arıza,
karavan/römork sinyal lambasında
arıza.
Ampullerin değiştirilmesi 3 242,
Sigortalar 3 250.
Dönüş sinyal lambaları 3 153.
Emniyet kemeri takma
uyarısı
Ön koltuklarda emniyet kemeri
takma uyarısı
Sürücü veya ön yolcu koltuğu için X
kırmızı renkte yanıp söner veya yanar.
Yanması durumunda
Kontak açıldıktan sonra emniyet
kemeri takılana kadar yanar.
Yanıp sönerse
Motor maksimum 100 saniye
çalıştırıldıktan sonra, emniyet kemeri
takılana kadar.
Emniyet kemerinin takılması 3 54.Arka koltuklarda emniyet kemeri
takma uyarısı
Sürücü Bilgi Sisteminde kontrol
lambası > veya X yanar veya yanıp
söner.
Yanması durumunda
Motor minimum 35 saniye
çalıştırıldıktan sonra emniyet kemeri
takılana kadar.
Sürüş esnasında bir emniyet kemeri
bağlandığında.
Yanıp sönerse
Araç hareket ettikten sonra, emniyet
kemeri takılı olmadığında.

116Göstergeler ve kumanda birimleriEmniyet kemerinin takılması 3 54.
Hava yastığı sistemi ve kemer gerdiriciler
Kontrol lambası v kırmızı renkte
yanar.
Kontak açıldığında kontrol lambası
yaklaşık 4 saniye yanar. Kontrol
lambası yanmıyor veya 4 saniye
sonunda sönmüyor veya sürüş
esnasında yanıyorsa, hava yastığı
sisteminde bir arıza var demektir. Bir
servise başvurun. Bu durumda, bir
kaza anında hava yastıkları ve kemer
gerdiriciler fonksiyonlarını yerine
getiremeyebilirler.
Kemer gerdiricilerin bir defa devreye
girmesinin ardından işlevselliğinin
sona ermesi v kontrol lambasının
sürekli yanması ile gösterilir.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Kemer gerdiriciler, hava yastığı sistemi 3 52, 3 57.
Hava yastığının devre dışı bırakılması
ON V sarı renkte yanar.
Kontak açıldıktan sonra yakl.
60 saniye süre yanar. Ön yolcu hava
yastığı etkin konumdadır.
OFF * sarı renkte yanar.
Ön yolcu hava yastığı devre dışı
bırakılmıştır 3 62.9 Tehlike
Ön yolcu hava yastığı etkin
konumdayken çocuk emniyet
sistemi ile ön yolcu koltuğunda
seyahat eden çocuk için çok ciddi
yaralanma riski mevcuttur.
Ön yolcu hava yastığı devre dışı
konumdayken ön koltukta yetişkin
bir şahıs seyahat ettiğinde çok
ciddi yaralanma riski mevcuttur.
Ateşleme sistemi
Kontrol lambası p kırmızı renkte
yanar.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa
Aracınızı durdurun, motoru stop edin. Araç aküsü şarj etmiyor. Motorun
soğutması kesilmiş olabilir. Fren gücü takviyesinin etkinliği sona ermiş
olabilir. Bir servise başvurun.
Arıza gösterge lambası Kontrol lambası Z sarı renkte yanar
veya yanıp söner.
Kontak açıldıktan sonra yanar, motor
çalıştıktan kısa bir süre sonra söner.
Motor çalışırken yanarsa Emisyon kontrol sisteminde arıza.
Müsaade edilen emisyon sınırları
aşılmış olabilir. En kısa zamanda bir
servise başvurun.

Göstergeler ve kumanda birimleri117Motor çalışırken yanıp sönerseKatalitik konvertörde bir hasara yol
açabilecek bir arıza. Kontrol
lambasının yanıp sönmesi duruncaya
kadar ayağınızı gaz pedalından
çekin. En kısa zamanda bir servise
başvurun.
"En kısa sürede bir servisebaşvurun" ikazı
Kontrol lambası g sarı renkte
yanar.
Ayrıca bir uyarı mesajı veya uyarı kodu görüntülenir.
Aracın servis/bakıma ihtiyacı vardır. Bir servise başvurun.
Araç mesajları 3 129.
Fren ve debriyaj sistemi Kontrol lambası R kırmızı renkte
yanar.
Fren ve debriyaj hidroliği seviyesi çok
düşük 3 239.9 Uyarı
Aracı durdurun. Seyahate devam
etmeyin. Bir servise başvurun.
Kontak açıldığında, park (el) freni
çekili ise kontrol lambası yanar
3 183.
Pedalı çalıştırın Kontrol lambası - sarı renkte yanar
veya yanıp söner.
Yanması durumunda Elektrikli park frenini çözmek için frenpedalına basılmalıdır 3 183.
Autostop modunda motoru
çalıştırmak için debriyaj pedalına
basılmalıdır. Stop-start sistemi
3 170.
Yanıp sönerse Motorun normal marşı için debriyaj
pedalına basılmalıdır 3 18, 3 169.
Bazı versiyonlarda, Sürücü Bilgi
Sisteminde 'pedalı çalıştır' mesajı
görüntülenir 3 129.
Elektrikli park freni
Kontrol lambası m kırmızı renkte
yanar veya yanıp söner.
Yanması durumunda Elektrikli park freni devrededir
3 183.
Yanıp sönerse Elektrikli park freni tam olarak
devreye girmemiş veya
indirilmemiştir. Kontağı açın, fren
pedalına basın ve elektrikli park
frenini önce çözüp sonra devreye
alarak sistemi sıfırlamaya çalışın. m
yanıp sönmeye devam ederse aracı
durdurun ve bir servise başvurun.
Elektrikli park freninde arıza
Kontrol lambası j sarı renkte yanar
veya yanıp söner.
Yanması durumunda
Elektrikli park freni işlevini kısıtlı
olarak yerine getirir. 3 183.

118Göstergeler ve kumanda birimleriYanıp sönerseElektrikli park freni servis
modundadır. Aracı durdurun, işlevinin
sıfırlanması için elektrikli park frenini
devreye alın ve tekrar çözün.9 Uyarı
Arızanın bir servis tarafından en
kısa zamanda giderilmesini
sağlayın.
Anti blokaj fren sistemi
(ABS)
Kontrol lambası u sarı renkte yanar.
Kontak açıldıktan sonra birkaç
saniyeliğine kontrol lambası kırmızı
renkte yanar. Kontrol lambası
söndüğünde sistem artık kullanıma
hazırdır.
Kontrol lambasının birkaç saniye
sonra sönmemesi veya sürüş
esnasında yanması durumunda
ABS'de bir hata var demektir. Fren
tertibatı bu durumda, ABS fonksiyonu
devrede olmadan çalışır durumdadır.
Anti blokaj fren sistemi (ABS) 3 182.
Vites yükseltme
Yakıt tasarrufu için vites büyültme
önerildiğinde [ kontrol göstergesi
olarak yanar veya Üst Düzey-Kombi-
Göstergeli Sürücü bilgi sisteminde bir sembol olarak gösterilir.
Bazı versiyonlarda, vites değiştirme
göstergesi Sürücü Bilgi Sisteminde
(Driver Information Center) tam ekran
olarak görünür.
EcoFlex sürüş asistanı 3 133.
Servo direksiyon Kontrol lambası c sarı renkte yanar.
Direksiyon desteği azaldığında
yanar
Sistem aşırı şekilde ısındığından
direksiyon desteği gücü azalır.
Sistem soğuduğunda kontrol lambası
söner.
Stop-start sistemi 3 170.
Direksiyon desteği devre dışı ise
yanar
Servo direksiyon sisteminde arıza. Bir servise başvurun.Şerit değiştirme uyarısı
Kontrol lambası ) yeşil yanar veya
sarı renkte yanıp söner.
Yeşil renkte yanarsa
Sistem devrededir ve çalışmaya hazır konumdadır.
Sarı renkte yanıp sönerse Sistem beklenmeyen (öncesinde
sinyal verilmeden) şerit değişikliği
tespit etmiş demektir.
Ultrasonik park sensörleri
Kontrol lambası r sarı renkte
yanar.
Sistemde hata var anlamına gelir
veya
Söz konusu arıza, kirlenme,
buzlanma veya kar nedeni ile
kaplanmış sensörlerden dolayıdır
veya
