Conduite et utilisation213L'aide au stationnement avant-arrière
est dotée du bouton D. Si le
véhicule est en outre équipé d'un sys‐ tème avancé d'assistance au station‐
nement (voir la description distincte
ci-après), les deux systèmes sont actionnés en appuyant sur D.
Une pression courte sur D désac‐
tive ou active l'aide au stationnement
avant.
Une pression longue sur D
(une seconde environ) active ou dés‐
active le système avancé d'assis‐
tance au stationnement.
La logique des boutons d'actionne‐
ment des systèmes est la suivante :
● L'aide au stationnement avant- arrière est active : une pression
courte la désactive.
● L'aide au stationnement avant- arrière est active : une pression
longue active le système avancé
d'assistance au stationnement si
un rapport avant est engagé.
● Le système avancé d'assistance au stationnement est actif : une
pression courte active l'aide au
stationnement avant-arrière.● Le système avancé d'assistance au stationnement est actif : une
pression longue le désactive.
● Le système avancé d'assistance au stationnement et l'aide au sta‐tionnement avant-arrière sont ac‐
tifs : une pression courte désac‐ tive les deux systèmes.
Activation
Lorsque la marche arrière est enclen‐
chée, l'aide au stationnement avant et arrière est prête à fonctionner.
L'aide au stationnement avant est
également activée automatiquement
à une vitesse supérieure à 11 km/h.
Une LED allumée dans le bouton de
l'aide au stationnement indique que le système est prêt à fonctionner.
Si le véhicule dépasse une vitesse de
11 km/h, l'aide au stationnement
avant est désactivée. L'aide au sta‐
tionnement avant est toujours réacti‐
vée dès lors que la vitesse du
véhicule repasse en dessous de
11 km/h.Indication
Le système utilise des signaux sono‐
res pour avertir le conducteur de la
présence d'obstacles potentiellement
dangereux derrière et devant le
véhicule. Selon le côté du véhicule le plus proche d'un obstacle, vous en‐
tendez les signaux d'avertissement
sonores sur le côté correspondant du véhicule. L'intervalle entre les si‐
gnaux sonores se réduit au fur et à
mesure que le véhicule se rapproche
de cet obstacle. Lorsque la distance
est inférieure à environ 30 cm, le si‐
gnal sonore est continu.
La distance jusqu'aux obstacles peut
également être affichée sur le centre
d'informations du conducteur 3 124.

Conduite et utilisation215Système avancé d'assistance au
stationnement9 Attention
Le conducteur est pleinement res‐
ponsable de l'acceptation de l'em‐
placement de parking suggéré par
le système et de la manœuvre de
stationnement.
Toujours vérifier les environs dans toutes les directions lors de l'utili‐
sation du système avancé d'assis‐
tance au stationnement.
Le système avancé d'assistance au
stationnement guide le conducteur
dans un emplacement de stationne‐
ment en lui fournissant des instruc‐
tions sur le centre d'informations du
conducteur et des signaux sonores.
Le conducteur doit contrôler l'accélé‐
ration, le freinage, la direction et les
changements de vitesses.
Le système utilise les capteurs d'aide au stationnement avant-arrière en
combinaison avec deux capteurs ad‐
ditionnels placés de part et d'autre
des pare-chocs avant et arrière.
Bouton d'aide au stationnement D
et logique de fonctionnement
Le système avancé d'assistance au
stationnement et l'aide au stationne‐
ment avant-arrière (voir description
plus haut) sont tous les deux action‐
nés en appuyant sur D.
Une pression courte sur D désac‐
tive ou active l'aide au stationnement avant.
Une pression longue sur D
(une seconde environ) active ou dés‐
active le système avancé d'assis‐
tance au stationnement.La logique des boutons d'actionne‐
ment des systèmes est la suivante :
● L'aide au stationnement avant- arrière est active : une pression
courte la désactive.
● L'aide au stationnement avant- arrière est active : une pression
longue active le système avancé
d'assistance au stationnement si
un rapport avant est engagé.
● Le système avancé d'assistance au stationnement est actif : une
pression courte active l'aide au stationnement avant-arrière.
● Le système avancé d'assistance au stationnement est actif : une
pression longue le désactive.
● Le système avancé d'assistance au stationnement et l'aide au sta‐
tionnement avant-arrière sont ac‐ tifs : une pression courte désac‐
tive les deux systèmes.

218Conduite et utilisationDésactivation
Le système est désactivé :
● par une courte pression sur D
si le système avancé d'assis‐
tance au stationnement et l'aide
au stationnement avant-arrière sont activés ;
● par une longue pression sur D
si le système avancé d'assis‐
tance au stationnement est ac‐ tivé ;
● la manœuvre de stationnement a
réussi ;
● en roulant à plus de 30 km/h ;
● en coupant le contact.
La désactivation par le conducteur ou
par le système pendant la manœuvre
sera affichée par Stationnement
désactivé dans le centre d'informa‐
tions du conducteur.Défaillance
Un message apparaît dans le centre
d'informations du conducteur quand :
● Le système présente une défail‐ lance.
● Le conducteur n'effectue pas avec succès l'ensemble de la
manœuvre de stationnement.
● Le système n'est pas opération‐ nel.
Si un objet est détecté pendant les
instructions de stationnement, Arrêt
est affiché dans le centre d'informa‐
tions du conducteur. Si l'objet dispa‐
raît, la manœuvre de parking se pour‐ suit. Si l'objet n'est pas enlevé, le sys‐
tème est désactivé. Appuyer sur D
pendant environ une seconde pour activer le système et rechercher une
nouvelle place de stationnement.Remarques de base sur les
systèmes d'aide au
stationnement9 Attention
Différentes surfaces réfléchissan‐
tes d'objets ou de vêtements ainsi que des sources externes de pa‐
rasites peuvent, dans des condi‐
tions particulières, empêcher le
système de reconnaître des obs‐
tacles.
Une attention particulière doit être
accordée aux obstacles bas qui peuvent endommager la partie in‐férieure du pare-chocs.
Avertissement
Les performances du système
peuvent être dégradées par la pré‐ sence de glace ou de neige,
par ex., sur le capteur.
Les performances du système
d'aide au stationnement peuvent
être réduites en raison de la
charge élevée.

Conduite et utilisation219Des conditions spécifiques s'ap‐
pliquent si des véhicules de plus
grande taille sont à proximité
(p. ex. véhicules tout terrain, four‐
gonnette, camionnette). L'identifi‐
cation d'objet et l'indication de dis‐ tance correcte dans la partie su‐
périeure de ces véhicules ne peu‐
vent pas être garanties.
Des objets offrant une section
transversale de réflexion fort
étroite, des objets étroits ou des
matériaux souples par exemple, peuvent ne pas être détectés par
le système.
Les systèmes d'aide au stationne‐
ment ne détectent pas les objets
situés en dehors de leur portée de détection.
Remarque
Pour activer et désactiver le système d'aide au stationnement, il convientde modifier les réglages dans
l'affichage d'informations. Si un atte‐
lage de remorque est fixé, il doit être
sélectionné dans le menu.
Personnalisation du véhicule 3 138.
Remarque
Le système d'aide au stationnement
détecte automatiquement un dispo‐
sitif d'attelage monté en usine. Il est
désactivé quand la fiche est bran‐
chée.
Il peut arriver que le capteur détecte un objet qui n'existe pas (écho para‐site), en raison de perturbations ex‐
ternes acoustiques ou mécaniques.
Le système avancé d'assistance au
stationnement peut ne pas répondre aux changements de l'espace de
stationnement après avoir com‐
mencé la manœuvre de stationne‐
ment en créneau.
Remarque
En cas d'engagement d'un rapport
de marche avant et de dépassement
d'une certaine vitesse, le système
d'aide au stationnement arrière est
désactivé lorsque le système de
transport arrière est déployé.
Si la marche arrière est engagée en
premier lieu, le système d'aide au
stationnement détecte le système
de transport arrière et émet un signalsonore. Appuyer brièvement sur
D pour désactiver le système
d'aide au stationnement.
Remarque
Après production, le système
avancé d'assistance au stationne‐
ment nécessite un étalonnage. Pour
un guidage de stationnement opti‐
mal, une distance de conduite mini‐ male de 35 km, notamment un cer‐
tain nombre de virages, est néces‐
saire.
Alerte d'angle mort latéral
Le système d'alerte d'angle mort la‐
téral détecte et rapporte les objets
d'un côté ou de l'autre du véhicule,
dans une zone spécifiée « d'angle
mort ». Le système présente une
alerte visuelle dans chaque rétrovi‐
seur extérieur en cas de détection
d'objets qui pourraient ne pas être vi‐ sibles dans les rétroviseurs intérieurs
et extérieurs.
Les capteurs du système sont situés
dans le pare-chocs des côtés gauche
et droit et du véhicule.

220Conduite et utilisation9Attention
L'alerte d'angle mort ne remplace
pas la vision du conducteur.
Le système ne détecte pas :
● les véhicules hors de la zone d'angle mort qui approchent ra‐
pidement
● les piétons, cyclistes ou ani‐ maux
Avant de changer de file, vérifier
tous les rétroviseurs, regarder par- dessus l'épaule et utiliser le cligno‐
tant.
Lorsque le système détecte un
véhicule dans la zone de l'angle mort
tout en se déplaçant en marche
avant, que l'on dépasse un véhicule
ou que l'on soit dépassé, un symbole d'avertissement jaune B s'allume sur
le rétroviseur extérieur approprié. Si
le conducteur utilise alors le cligno‐
tant, le symbole d'avertissement B
commence à clignoter comme un
avertissement pour ne pas changer
de file.
Remarque
Si le véhicule qui dépasse roule au
moins 10 km/h plus vite que le
véhicule qu'il dépasse, le symbole
d'avertissement B du rétroviseur ex‐
térieur correspondant ne s'allumera
pas.
L'alerte d'angle mort latéral est acti‐
vée lorsque le véhicule roule à des vi‐ tesses allant de 10 km/h à 140 km/h.
Conduire à une vitesse supérieure à
140 km/h désactive le système, ce qui
est indiqué par les symboles d'aver‐
tissement à faible luminosité B sur les
deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles
d'avertissement. Si un véhicule est
alors détecté dans la zone d'angle
mort, les symboles d'avertissement
B s'allumeront normalement du côté
approprié.
Lorsque le véhicule est démarré, les
deux rétroviseurs extérieurs s'allu‐
ment brièvement pour indiquer que le système est en fonctionnement.
Le système peut être activé ou dés‐
activé dans le menu Réglages de l'af‐
fichage d'informations, personnalisa‐
tion du véhicule 3 138.
La désactivation est signalée par un
message sur le centre d'informations
du conducteur.
Zones de détection
Le capteur du système couvre une
zone d'environ 3 mètres des deux cô‐ tés du véhicule. Cette zone démarre
à chaque rétroviseur et s'étend envi‐ ron jusqu'à 3 mètres vers l'arrière. La
hauteur de la zone est environ entre
0,5 mètre et 2 mètres du sol.
Le système est désactivé si le
véhicule tracte une remorque.

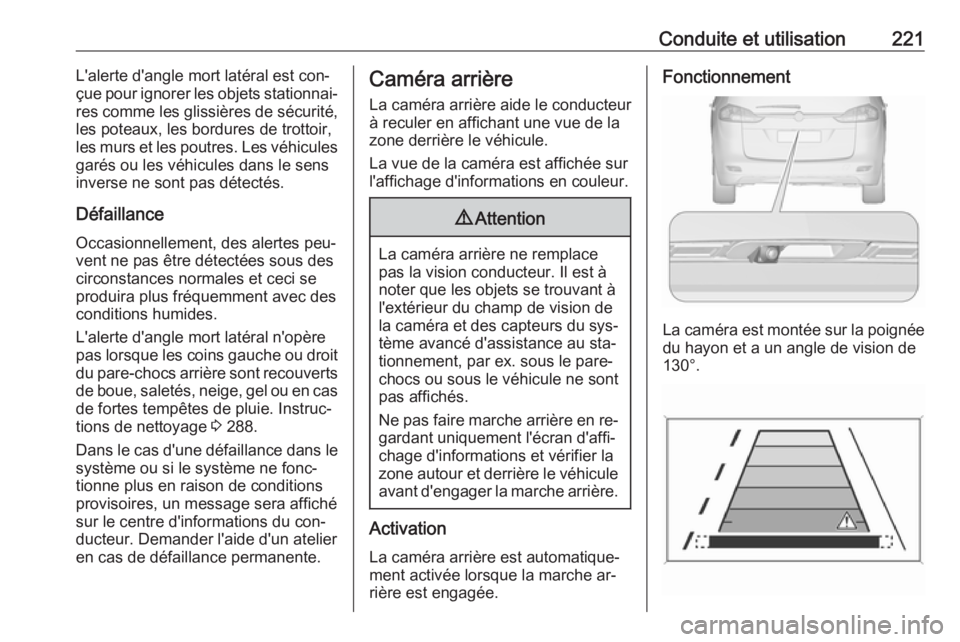

Conduite et utilisation221L'alerte d'angle mort latéral est con‐
çue pour ignorer les objets stationnai‐
res comme les glissières de sécurité, les poteaux, les bordures de trottoir,
les murs et les poutres. Les véhicules
garés ou les véhicules dans le sens
inverse ne sont pas détectés.
Défaillance
Occasionnellement, des alertes peu‐
vent ne pas être détectées sous des
circonstances normales et ceci se
produira plus fréquemment avec des
conditions humides.
L'alerte d'angle mort latéral n'opère
pas lorsque les coins gauche ou droit
du pare-chocs arrière sont recouverts de boue, saletés, neige, gel ou en casde fortes tempêtes de pluie. Instruc‐
tions de nettoyage 3 288.
Dans le cas d'une défaillance dans le
système ou si le système ne fonc‐
tionne plus en raison de conditions
provisoires, un message sera affiché
sur le centre d'informations du con‐
ducteur. Demander l'aide d'un atelier
en cas de défaillance permanente.Caméra arrière
La caméra arrière aide le conducteur
à reculer en affichant une vue de la
zone derrière le véhicule.
La vue de la caméra est affichée sur
l'affichage d'informations en couleur.9 Attention
La caméra arrière ne remplace
pas la vision conducteur. Il est à noter que les objets se trouvant à
l'extérieur du champ de vision de
la caméra et des capteurs du sys‐ tème avancé d'assistance au sta‐
tionnement, par ex. sous le pare-
chocs ou sous le véhicule ne sont
pas affichés.
Ne pas faire marche arrière en re‐ gardant uniquement l'écran d'affi‐
chage d'informations et vérifier la
zone autour et derrière le véhicule
avant d'engager la marche arrière.
Activation
La caméra arrière est automatique‐
ment activée lorsque la marche ar‐
rière est engagée.
Fonctionnement
La caméra est montée sur la poignée du hayon et a un angle de vision de
130°.

Conduite et utilisation223●Du gel, de la neige, de la boue ou
tout autre matériau recouvre lalentille de la caméra. Nettoyer la
lentille, la rincer à l'eau et l'es‐
suyer avec un chiffon doux.
● Le hayon n'est pas correctement fermé.
● L'arrière du véhicule est acci‐ denté.
● Il y a des changements de tem‐ pérature extrêmes.
Assistant pour les panneaux de signalisation
Fonctionnement L'assistant de détection des pan‐
neaux routiers détecte les panneaux
routiers déterminés via une caméra à l'avant et les affiche dans le centre
d'informations du conducteur.
Les panneaux routiers qui seront dé‐ tectés sont :
Panneaux de limitation et d'interdic‐tion de dépasser ● limitation de vitesse ;
● interdiction de dépasser ;
● fin de limitation de vitesse ;
● fin d'interdiction de dépasser.Panneaux routiers
début et fin :
● d'autoroutes
● de routes
● de ruesPanneaux supplémentaires ● conseils supplémentaires sur les panneaux de circulation
● restriction quant à l'emploi d'une remorque
● avertissement chaussée humide
● avertissement gel
● flèches de direction
Les panneaux de limitation de vitesse
sont affichés sur le centre d'informa‐
tions du conducteur jusqu'à ce que le
panneau de limitation de vitesse sui‐
vant soit détecté ou jusqu'à la fin de
la période définie d'affichage de pan‐
neau.

224Conduite et utilisationDes combinaisons de plusieurs pan‐
neaux sur l'affichage sont possibles.
Un point d'exclamation dans un cadre
indique qu'il y a un panneau supplé‐
mentaire détecté que le système n'a
pas pu reconnaître.
Le système est actif jusqu'à une vi‐ tesse de 200 km/h, en fonction des
conditions d'éclairement. La nuit, le
système est actif jusqu'à une vitesse
de 160 km/h.
Dès que la vitesse du véhicule des‐
cend sous 55 km/h, l'affichage est ré‐
initialisé et le contenu de la page des panneaux routiers est effacé, par
exemple en pénétrant dans une zone
urbaine. La prochaine indication de
vitesse reconnue sera affichée.
Indication sur l'affichage
Les panneaux routiers sont affichés
sur la page Détection des panneaux
routiers du centre d'informations du
conducteur, sélectionnée à l'aide de
la molette du levier des clignotants
3 124.
Quand une autre fonction du menu du centre d'informations du conducteur a
été sélectionnée et que la page
Détection des panneaux routiers est
à nouveau choisie, le dernier pan‐
neau routier reconnu sera affiché.
Après qu'une page de panneaux rou‐
tiers ait été effacée par le système, le symbole suivant est affiché :
Le contenu de la page des panneauxroutiers est également effacé en rou‐
lant en appuyant longuement sur
SET/CLR sur le levier des clignotants.
