2016 OPEL ZAFIRA C Manual de Instruções (in Portugues)

Conservação do veículo255Levantar o braço do limpa-vidros até
se manter na posição levantada,
pressionar o botão, desencaixar a
escova e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Escova do limpa-vidros no óculo
traseiro
Levantar o braço do limpa pára-
-brisas. Desencaixar a escova do
limpa pára-brisas conforme se
mostra na figura e retirar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Faróis de halogéneo

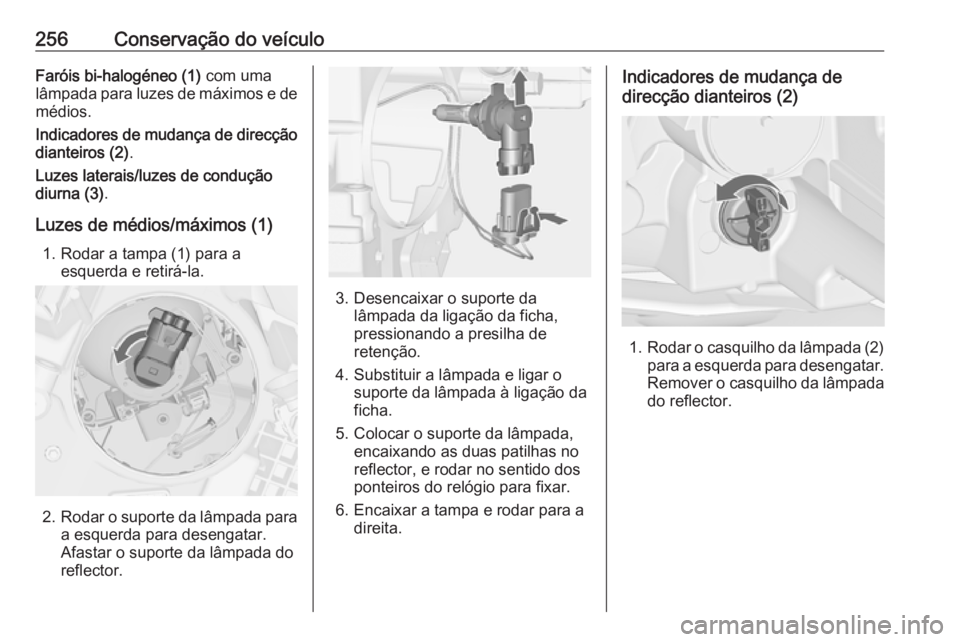

256Conservação do veículoFaróis bi-halogéneo (1) com uma
lâmpada para luzes de máximos e de
médios.
Indicadores de mudança de direcção dianteiros (2) .
Luzes laterais/luzes de condução
diurna (3) .
Luzes de médios/máximos (1) 1. Rodar a tampa (1) para a esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar o suporte da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Substituir a lâmpada e ligar o suporte da lâmpada à ligação da
ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.
Indicadores de mudança de
direcção dianteiros (2)
1. Rodar o casquilho da lâmpada (2)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.

Conservação do veículo257
2. Remover a lâmpada docasquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Luzes laterais/Luzes de
condução diurna (3)
1. Rodar o casquilho da lâmpada (3)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.
2. Remover a lâmpada do casquilho, puxando.
3. Substituir e introduzir a nova lâmpada no casquilho.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.

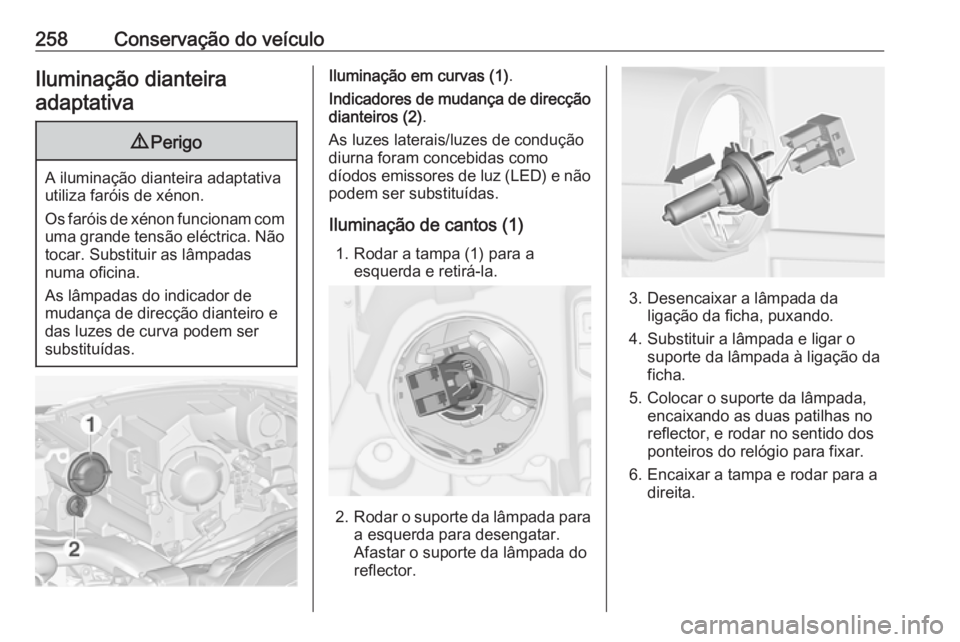

258Conservação do veículoIluminação dianteiraadaptativa9 Perigo
A iluminação dianteira adaptativa
utiliza faróis de xénon.
Os faróis de xénon funcionam com uma grande tensão eléctrica. Não tocar. Substituir as lâmpadas
numa oficina.
As lâmpadas do indicador de
mudança de direcção dianteiro e
das luzes de curva podem ser
substituídas.
Iluminação em curvas (1) .
Indicadores de mudança de direcção
dianteiros (2) .
As luzes laterais/luzes de condução
diurna foram concebidas como
díodos emissores de luz (LED) e não podem ser substituídas.
Iluminação de cantos (1) 1. Rodar a tampa (1) para a esquerda e retirá-la.
2.Rodar o suporte da lâmpada para
a esquerda para desengatar.
Afastar o suporte da lâmpada do
reflector.
3. Desencaixar a lâmpada da ligação da ficha, puxando.
4. Substituir a lâmpada e ligar o suporte da lâmpada à ligação da
ficha.
5. Colocar o suporte da lâmpada, encaixando as duas patilhas no
reflector, e rodar no sentido dos
ponteiros do relógio para fixar.
6. Encaixar a tampa e rodar para a direita.

Conservação do veículo259Indicadores de mudança de
direcção dianteiros (2)
1. Rodar o casquilho da lâmpada (2)
para a esquerda para desengatar. Remover o casquilho da lâmpada
do reflector.
2. Remover a lâmpada do casquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
Faróis de nevoeiro As lâmpadas são acessíveis pela
parte de baixo do veículo.1. Retirar os parafusos exteriores da
cobertura, assinalados com as
setas.

260Conservação do veículo2. Afastar a cobertura.Rodar o casquilho da lâmpada
para a esquerda e retirá-lo do
reflector.
3. Desencaixar o casquilho da lâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Remover e substituir o casquilho com a lâmpada e ligar à ligação
da ficha.
5. Inserir o casquilho da lâmpada no
reflector, rodar para a direita e
encaixar.
6. Montar a cobertura com os parafusos.
Luzes traseiras
1. Remover a cobertura comparafusos.
2. Retirar os parafusos assinaladoscom as setas.
3. Cuidadosamente, retirar oconjunto do farol dos pinos de
fixação e desmontar.
4. Separar a ligação da ficha do grupo óptico.

Conservação do veículo261
5. Remover e substituir a lâmpada,rodando o casquilho da lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luzes traseiras ( 2)
Luz de travão ( 3)Luzes traseiras com díodos
emissores de luz (LED) para os
farolins e luz de travagem
Apenas a luz do indicador de
mudança de direcção ( 1) pode ser
substituída.
Remover e substituir a lâmpada, rodando o casquilho da lâmpada.
6. Ligar a ligação da ficha ao grupo óptico.
7. Encaixar o grupo óptico nos pinos
de fixação e montar o grupo
óptico com os parafusos.
8. Encaixar a cobertura com os parafusos.
Luzes de marcha-atrás (4) na
porta da bagageira
1. Abrir a porta da bagageira e retirar
a cobertura.

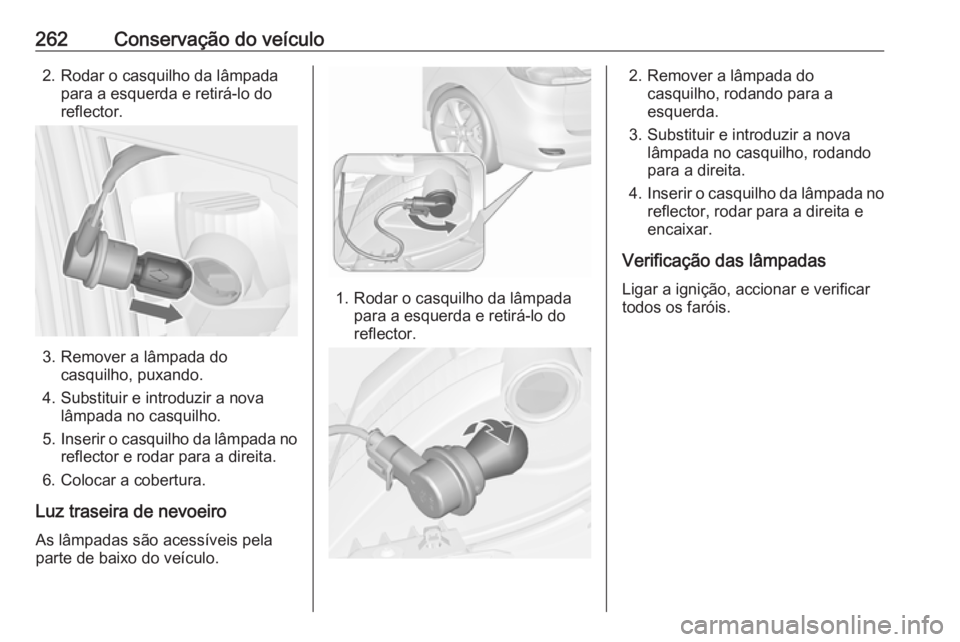

262Conservação do veículo2. Rodar o casquilho da lâmpadapara a esquerda e retirá-lo do
reflector.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Colocar a cobertura.
Luz traseira de nevoeiro
As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
2. Remover a lâmpada do casquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector, rodar para a direita e
encaixar.
Verificação das lâmpadas Ligar a ignição, accionar e verificar
todos os faróis.
