116Instrumenten en bedieningsorganenTraction Control-systeemUIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Voorverwarming ! brandt geel.
De voorverwarming is geactiveerd.
Wordt alleen bij lage buitentempera‐
turen ingeschakeld.
Roetfilter
% brandt of knippert geel.
Het dieselpartikelfilter moet gerege‐
nereerd worden.
Blijven rijden totdat % dooft. Laat het
motortoerental zo mogelijk niet onder
2000 omw/min dalen.
Brandt
Het dieselpartikelfilter is vol. Start het
regeneratieproces zo spoedig moge‐
lijk.Knippert
Het maximale vulniveau van het filter
is bereikt. Start het regeneratieproces
onmiddellijk om schade aan de motor te voorkomen.
Roetfilter 3 171, Stop-startsysteem
3 167.
AdBlue Y knippert geel.
Het AdBlue-peil is te laag. Vul AdBlue
spoedig bij om te voorkomen dat de
motor niet start.
AdBlue 3 172.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.Knippert
Storing in het systeem of montage
van een wiel zonder druksensor (bijv. reservewiel). Na 60–90 seconden
brandt de controlelamp continu. De
hulp van een werkplaats inroepen.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de ont‐ steking en dooft vlak na het starten
van de motor.
Brandt bij een draaiende motorVoorzichtig
Motorsmering wordt mogelijk on‐
derbroken. Dit kan aanleiding ge‐
ven tot motorschade en/of tot het
blokkeren van de aandrijfwielen.
1. Koppelingspedaal bedienen.
2. Versnellingsbak in neutrale stand zetten, keuzehendel in stand N
zetten.

Instrumenten en bedieningsorganen1173. Zo spoedig mogelijk de verkeers‐stroom verlaten zonder hierbij an‐dere weggebruikers te hinderen.
4. Contact uitschakelen.9 Waarschuwing
Bij uitgeschakelde motor gaat
remmen en sturen aanmerkelijk zwaarder. Tijdens een Autostop
werkt de rembekrachtigingseen‐
heid nog altijd.
Verwijder de sleutel niet voordat de auto stilstaat, anders kan het
stuurslot onverwacht ingescha‐
keld worden.
Het oliepeil controleren alvorens de hulp van een werkplaats in te roepen
3 234.
Te laag brandstofpeil i brandt of knippert geel.
Brandt Peil in brandstoftank is te laag.
Knippert
Brandstofvoorraad opgebruikt. On‐
middellijk bijtanken. Tank nooit leeg‐
rijden.
Katalysator 3 172.
Dieselbrandstofsysteem ontluchten
3 239.
Startbeveiliging d knippert geel.
Storing in de startbeveiliging. De mo‐
tor kan niet worden gestart.
Motorvermogen verminderd
# brandt geel.
Het motorvermogen is beperkt. De
hulp van een werkplaats inroepen.
Rijverlichting
8 brandt groen.
De rijverlichting is ingeschakeld
3 142.Grootlicht
C brandt blauw.
Brandt wanneer het grootlicht aan is,
tijdens een lichtsignaal 3 144 of wan‐
neer het grootlicht aan is met groot‐
lichtassistentie of intelligent verlich‐
tingssysteem 3 146.
Grootlichtassistentie
l brandt groen.
De grootlichtassistentie of het intelli‐
gent verlichtingssysteem is geacti‐
veerd 3 144, 3 146.
Adaptive Forward Lighting
f brandt of knippert geel.
Brandt
Storing in het systeem.
De hulp van een werkplaats inroepen.
Knippert
Systeem overgeschakeld op symme‐ trisch dimlicht.

128Instrumenten en bedieningsorganenHet geluidssignaal voor niet gedra‐
gen veiligheidsgordels geniet de pri‐
oriteit boven alle andere geluidssig‐
nalen.
● Wanneer de veiligheidsgordel niet wordt gedragen.
● Wanneer bij het wegrijden een van de portieren of de achterklepniet goed gesloten is.
● Wanneer u met aangetrokken handrem een bepaalde snelheid
overschrijdt.
● Wanneer de adaptieve cruise control automatisch uitschakelt.
● Wanneer de afstand tot de voor‐ ligger te klein is.
● Wanneer een geprogrammeerde
snelheid of snelheidslimiet wordt
overschreden.
● Er verschijnt een waarschu‐ wingstekst of waarschuwings‐
code op het Driver Information
Centre.
● Wanneer de parkeerhulp een ob‐
stakel herkent.
● Bij een onbedoelde rijstrookwis‐ sel.● Na het inschakelen van de ach‐teruitversnelling en het uittrekkenvan het achterdragersysteem.
● Als het roetfilter de maximale ver‐
zadigingsgraad bereikt.
● Als er AdBlue moet worden bij‐ getankt.
Bij het parkeren van de auto en/of het openen van het
bestuurdersportier
● Bij ingeschakelde buitenverlich‐ ting.
Tijdens een Autostop ● Als het bestuurdersportier ge‐ opend is.
Batterijspanning
Wanneer de accuspanning laag is,
verschijnt er een waarschuwingsbe‐ richt of waarschuwings code 174 op
het Driver Information Center.
1. Schakel onmiddellijk alle elektri‐ sche verbruikers uit die niet nodigzijn voor een veilige rit, bijv. destoelverwarming, achterruitver‐
warming of andere hoofdverbrui‐
kers.
2. Laad de accu op door een tijdje te
rijden of door een oplaadapparaat te gebruiken.
Het waarschuwingsbericht of de
waarschuwingscode verdwijnen na‐
dat de motor twee keer na elkaar is
gestart zonder een spanningsval.
Als de accu niet kan worden opgela‐
den, moet u de oorzaak van de sto‐
ring in een werkplaats laten verhel‐
pen.

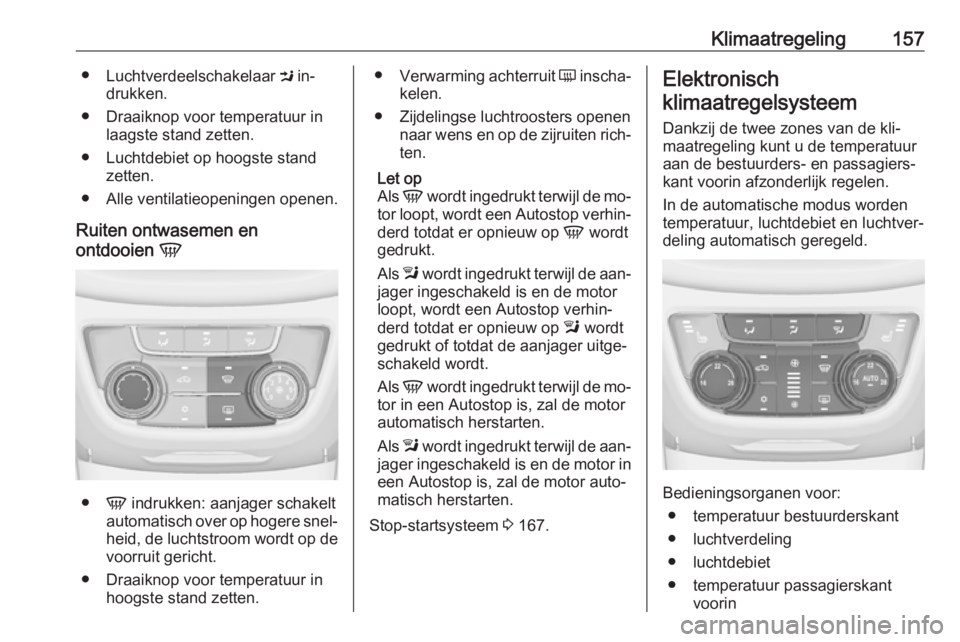

Klimaatregeling157●Luchtverdeelschakelaar M in‐
drukken.
● Draaiknop voor temperatuur in laagste stand zetten.
● Luchtdebiet op hoogste stand zetten.
● Alle ventilatieopeningen openen.
Ruiten ontwasemen en
ontdooien V
●
V indrukken: aanjager schakelt
automatisch over op hogere snel‐
heid, de luchtstroom wordt op de voorruit gericht.
● Draaiknop voor temperatuur in hoogste stand zetten.
●Verwarming achterruit Ü inscha‐
kelen.
● Zijdelingse luchtroosters openen naar wens en op de zijruiten rich‐ten.
Let op
Als V wordt ingedrukt terwijl de mo‐
tor loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op V wordt
gedrukt.
Als l wordt ingedrukt terwijl de aan‐
jager ingeschakeld is en de motor
loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op l wordt
gedrukt of totdat de aanjager uitge‐ schakeld wordt.
Als V wordt ingedrukt terwijl de mo‐
tor in een Autostop is, zal de motor
automatisch herstarten.
Als l wordt ingedrukt terwijl de aan‐
jager ingeschakeld is en de motor in
een Autostop is, zal de motor auto‐
matisch herstarten.
Stop-startsysteem 3 167.Elektronisch
klimaatregelsysteem
Dankzij de twee zones van de kli‐
maatregeling kunt u de temperatuur
aan de bestuurders- en passagiers‐
kant voorin afzonderlijk regelen.
In de automatische modus worden
temperatuur, luchtdebiet en luchtver‐
deling automatisch geregeld.
Bedieningsorganen voor:
● temperatuur bestuurderskant
● luchtverdeling
● luchtdebiet
● temperatuur passagierskant voorin

Klimaatregeling159
Als de minimumtemperatuur Lo is in‐
gesteld, levert de klimaatregeling
maximale koeling, als de koeling n
wordt ingeschakeld.
Wanneer u de maximumtemperatuur
Hi instelt, zorgt het klimaatregelsys‐
teem voor een maximale verwarming.
Let op
Als n wordt ingeschakeld, kan door
het verlagen van de ingestelde tem‐
peratuur de motor vanuit een Auto‐
stop opnieuw worden gestart of een
Autostop worden belemmerd.
Ruiten ontwasemen en
ontdooien V
● Druk op V. De activering wordt
aangeduid doordat de led in de
toets brandt.
● Temperatuur en luchtverdeling worden automatisch ingesteld,
de aanjager draait met een hoge
snelheid.
● Verwarming achterruit Ü inscha‐
kelen.
● Om terug te gaan naar de vorige modus: V indrukken. Om naar
de automatische modus terug te
gaan: AUTO indrukken.
U kunt de instelling van de automati‐
sche achterruitverwarming wijzigen in het menu Instellingen op het
Info-display . Persoonlijke instellingen
3 131.Let op
Als V wordt ingedrukt terwijl de mo‐
tor loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op V wordt
gedrukt.
Als l wordt ingedrukt terwijl de aan‐
jager ingeschakeld is en de motor loopt, wordt een Autostop verhin‐
derd totdat er opnieuw op l wordt
gedrukt of totdat de aanjager uitge‐
schakeld wordt.
Als V wordt ingedrukt terwijl de mo‐
tor in een Autostop is, zal de motor
automatisch herstarten.
Als l wordt ingedrukt terwijl de aan‐
jager ingeschakeld is en de motor in
een Autostop is, zal de motor auto‐
matisch herstarten.
Stop-startsysteem 3 167.
Handmatige instellingen
U kunt de instellingen van het klimaat‐
regelsysteem als volgt met de toetsen en draaiknoppen veranderen. Wan‐
neer u een instelling verandert, wordt
de automatische modus gedeacti‐
veerd.

160KlimaatregelingLuchtdebiet Z
Druk op de onderste knop om de ven‐
tilatorsnelheid te verlagen of op de
bovenste knop om deze te verhogen,
zoals afgebeeld in de illustratie. U
herkent de aanjagersnelheid aan het
aantal segmenten op het display.
Wanneer u de onderste toets langer
indrukt: de aanjager en koeling wor‐
den uitgeschakeld.
Wanneer u de bovenste toets langer
indrukt: de aanjager draait met de
maximumsnelheid.
Automatische modus opnieuw in‐
schakelen: AUTO indrukken.
Luchtverdeling l, M , K
Druk op de betreffende knop voor de
gewenste afstelling. De activering
wordt aangeduid doordat de led in de toets brandt.l:naar de voorruit en de voorpor‐
tierruiten (de airco werkt op de
achtergrond om te voorkomen
dat de ruiten beslaan)M:naar hoofdhoogte via de verstel‐ bare luchtroostersK:naar de voetenruimte
Alle combinaties zijn mogelijk.
Automatische modus opnieuw in‐
schakelen: AUTO indrukken.
Koeling n
Druk op n om naar koeling om te
schakelen. De activering wordt aan‐
geduid door de led in de toets. Koe‐
ling werkt alleen bij een draaiende
motor en ingeschakelde ventilator
van de klimaatregeling.
Druk opnieuw op n om koeling uit te
schakelen.
Het airconditioningssysteem koelt en
ontvochtigt (droogt) de lucht vanaf
een bepaalde buitentemperatuur. Er
kan zich dan condens vormen en on‐
der de auto op de grond druppelen.
Als geen koeling of droging gewenst is, moet u omwille van het brandstof‐
verbruik de koeling uitschakelen.
Wanneer het koelsysteem wordt uit‐
geschakeld, vereist de klimaatrege‐
ling niet dat de motor wordt herstart
tijdens een Autostop. Uitzondering:
ruitontdooiing werkt en buitentempe‐
ratuur boven 0 °C.
Op het display verschijnt ACON wan‐
neer de koeling aanstaat of ACOFF
wanneer de koeling uitstaat.
U kunt de koelwerking na het starten van de motor in- of uitschakelen in het
menu Instellingen op het Info-display.
Persoonlijke instellingen 3 131.
Luchtrecirculatiemodus 4
Luchtrecirculatiemodus met 4 in‐
schakelen. De activering wordt aan‐
geduid doordat de led in de toets brandt.
Recirculatiemodus uitschakelen door
weer op 4 te drukken.

164Rijden en bedieningRijden en bedieningRijtips......................................... 165
Controle over de auto ..............165
Sturen ...................................... 165
Starten en bediening .................165
Nieuwe auto inrijden ................165
Contactslotstanden ..................166
Vertraagde uitschakeling stroom .................................... 166
Motor starten ........................... 166
Uitrol-brandstofafsluiter ...........167
Stop/Start-systeem ..................167
Parkeren .................................. 170
Uitlaatgassen ............................. 171
Roetfilter .................................. 171
Katalysator .............................. 172
AdBlue ..................................... 172
Automatische versnellingsbak ...175
Versnellingsbakdisplay ............175
Keuzehendel ........................... 176
Handmatige modus .................177
Elektronische rijprogramma's ..177
Storing ..................................... 177
Stroomonderbreking ................178
Handgeschakelde versnellings‐
bak ............................................. 179Remmen.................................... 179
Antiblokkeersysteem ...............179
Handrem .................................. 180
Remassistentie ........................182
Hellingrem ............................... 182
Rijregelsystemen .......................182
Traction Control .......................182
Elektronische stabiliteitsregeling (ESC) ...................................... 183
Interactief rijsysteem ...............184
Bestuurdersondersteuningssys‐ temen ......................................... 186
Cruise control .......................... 186
Snelheidsbegrenzer ................187
Adaptieve cruise control ..........189
Frontaanrijdingswaarschu‐ wing ........................................ 196
Indicatie afstand tot voorligger 199
Actieve noodrem .....................200
Parkeerhulp ............................. 202
Blindehoeksysteem .................209
Achteruitkijkcamera .................210
Verkeersbordherkenning .........212
Lane Departure Warning .........215
Brandstof ................................... 217
Brandstof voor benzinemotoren .....................217
Brandstof voor dieselmotoren . 217Brandstof voor het rijden op aardgas .................................. 217
Brandstof voor rijden op LPG ..218
Tanken .................................... 220
Brandstofverbruik - CO 2-uitstoot
........................... 225
Trekhaak .................................... 226
Algemene informatie ...............226
Rijgedrag en aanhangertips ....226
Aanhanger trekken ..................227
Aanhangerstabilisatie ..............230

Rijden en bediening165Rijtips
Controle over de auto Nooit laten vrijlopen wanneer de
motor niet draait (uitgezonderd
tijdens Autostop)
In deze toestand werken veel syste‐
men niet (bijv. rembekrachtiging,
stuurbekrachtiging). Wanneer u op
deze manier rijdt, vormt u een gevaar
voor uzelf en anderen. Alle systemen
werken tijdens een Autostop, maar er
is een gecontroleerde vermindering in
de stuurbekrachtiging en de voertuig‐
snelheid is verlaagd.
Stop-startsysteem 3 167.
Stationair aanjagen Als het nodig is om de accu op te la‐
den wegens een probleem met de
accu, moet het vermogen van de dy‐
namo worden vergroot. Dit kan door
stationair aanjagen, wat mogelijk
hoorbaar is.
Bij auto’s met een Uplevel-Combi-dis‐
play verschijnt er een bericht op het
Driver Information Center.Pedalen
Om de pedalen ongehinderd te kun‐
nen bedienen geen matten onder de pedalen leggen.
Gebruik alleen vloermatten die goed
passen en met de houders aan be‐
stuurderszijde bevestigd zijn.
Sturen Als de stuurbekrachtiging niet meer
werkt doordat de motor stopt of door
een systeemdefect, kunt u nog
steeds sturen maar is er wellicht meer
kracht nodig.
Controlelamp c 3 115.Voorzichtig
Auto's met hydraulische stuurbe‐
krachtiging:
Als het stuurwiel geheel tot aan de aanslag wordt gedraaid en langer
dan 15 seconden in die stand
wordt gehouden, kan het stuurbe‐
krachtigingssysteem beschadigd
raken en daardoor minder goed
werken.
Starten en bediening
Nieuwe auto inrijden Tijdens de eerste ritten niet onnodig
hard remmen.
Tijdens de eerste rit kan er rookont‐
wikkeling optreden door het verdam‐
pen van was en olie op het uitlaatsys‐ teem. Na de eerste rit de auto enige
tijd buiten parkeren en inademen van
de dampen vermijden.
Gedurende de inrijperiode kunnen
het brandstof- en motorolieverbruik
hoger zijn en wordt het roetfilter wel‐
licht vaker geregenereerd. Autostop
wordt mogelijk uitgeschakeld om de
accu te kunnen laden.
Dieselpartikelfilter 3 171.
