Njega vozila159Prednji pokazivači smjera
1. Izvadite držač žarulje iz kućištasvjetla zakretanjem u smjeru
suprotnom od kazaljke na satu.
2. Zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla.
Stražnja svjetla
Stražnje svjetlo kočenja,
pokazivač smjera i stražnja
svjetla
1. Odvijte 3 vijka (koristeći priloženi alat).
2. Pažljivo odvojite sklop svjetla sa osigurača na vanjskoj strani i
uklonite ga.
3. Zakrenite držač žarulje u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
4. Zamijenite sijalicu.
5. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
6. Provjerite da je ožičenje pravilno postavljeno.
7. Sklop svjetla postavite u ležište, pazeći da pravilno nasjedne.
8. Sklop svjetla stavite na osigurače i zavijte 3 vijka.

160Njega vozilaBočni pokazivači smjera
1. Oslobodite sklop svjetla odblatobrana pritiskanjem kopči i
pomoću odgovarajućeg alata i
dignite sklop svjetla iz otvora.
2. Izvadite držač sijalice iz sklopa svjetla zakretanjem u smjeru
suprotnom od kazaljke na satu i
zamijenite sijalicu.
3. Umetnite držač sijalice u sklop svjetla i sklop svjetla umetnite u
otvor.
Središnje visoko
postavljeno kočno svjetlo
1. Otvorite stražnja vrata/vrata prtljažnika.
2. Skinite 2 vijka s unutarnje strane stražnjih vrata/vrata prtljažnika.
3. S vanjske strane vozila skinitedržač žarulje otpuštanjem
obujmica pomoću plosnatog odvijača.
4. Zamijenite sijalicu.
5. Postavite držač žarulje i zamijenite 2 vijka.

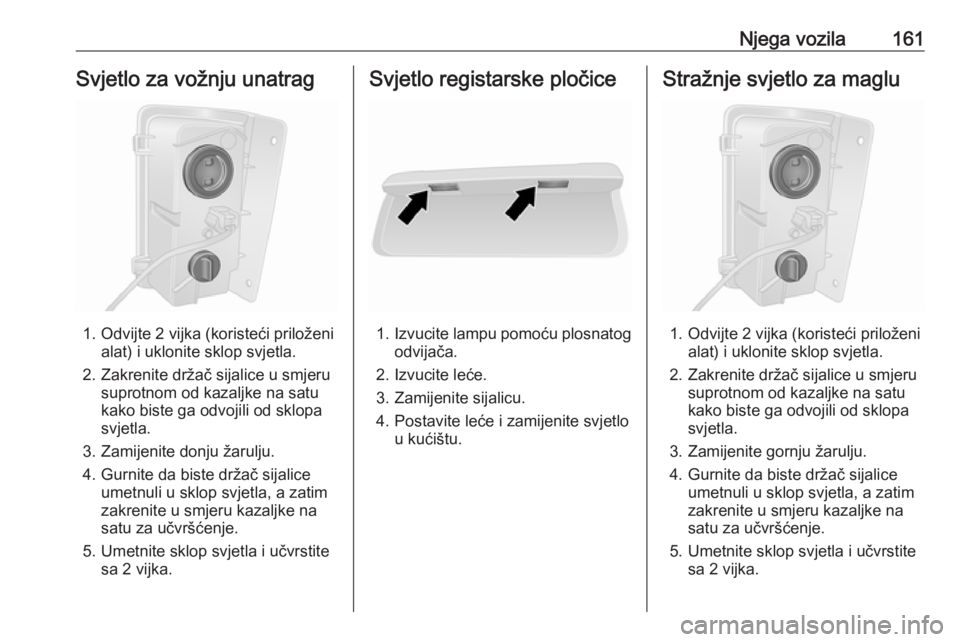

Njega vozila161Svjetlo za vožnju unatrag
1. Odvijte 2 vijka (koristeći priloženialat) i uklonite sklop svjetla.
2. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
3. Zamijenite donju žarulju.
4. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
5. Umetnite sklop svjetla i učvrstite sa 2 vijka.
Svjetlo registarske pločice
1.Izvucite lampu pomoću plosnatog
odvijača.
2. Izvucite leće.
3. Zamijenite sijalicu.
4. Postavite leće i zamijenite svjetlo u kućištu.
Stražnje svjetlo za maglu
1. Odvijte 2 vijka (koristeći priloženi alat) i uklonite sklop svjetla.
2. Zakrenite držač sijalice u smjeru suprotnom od kazaljke na satu
kako biste ga odvojili od sklopa
svjetla.
3. Zamijenite gornju žarulju.
4. Gurnite da biste držač sijalice umetnuli u sklop svjetla, a zatim
zakrenite u smjeru kazaljke na
satu za učvršćenje.
5. Umetnite sklop svjetla i učvrstite sa 2 vijka.

162Njega vozilaUnutarnja svjetla
Prednja i stražnja svjetla u kabini
1. Oslobodite sklop leće od kopči i klina za spajanje pomoću
odvijača s plosnatim vrhom.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Svjetlo prtljažnika
1. Oslobodite sklop leće od kopči pomoću odvijača s plosnatim
vrhom.
2. Skinite stražnji poklopac sklopa svjetla.
3. Zamijenite sijalicu.
4. Postavite stražnji poklopac i sklop
svjetala.
Svjetlo pretinca za rukavice
1. Skinite sklop leće koristeći plosnati odvijač.
2. Zamijenite sijalicu.
3. Postavite sklop leće.
Osvjetljenje ploče s instrumentima
Zamjenu sijalica prepustite radionici.

Njega vozila163Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
U vozilu se nalaze različite vrste
osigurača.
Ovisno o vrsti osigurača, pregorjeli
osigurač možete prepoznati prema
rastaljenoj žici. Ne zamjenjujte
osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Unutar kutije s
osiguračima pripremljen je prostor za smještaj rezervnih osigurača.
Neke funkcije su zaštićene s više osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u priručniku za
vlasnik možda se ne primjenjuju u
Vašem vozilu. Pogledajte naljepnicu kućišta osigurača, ako je
postavljena.

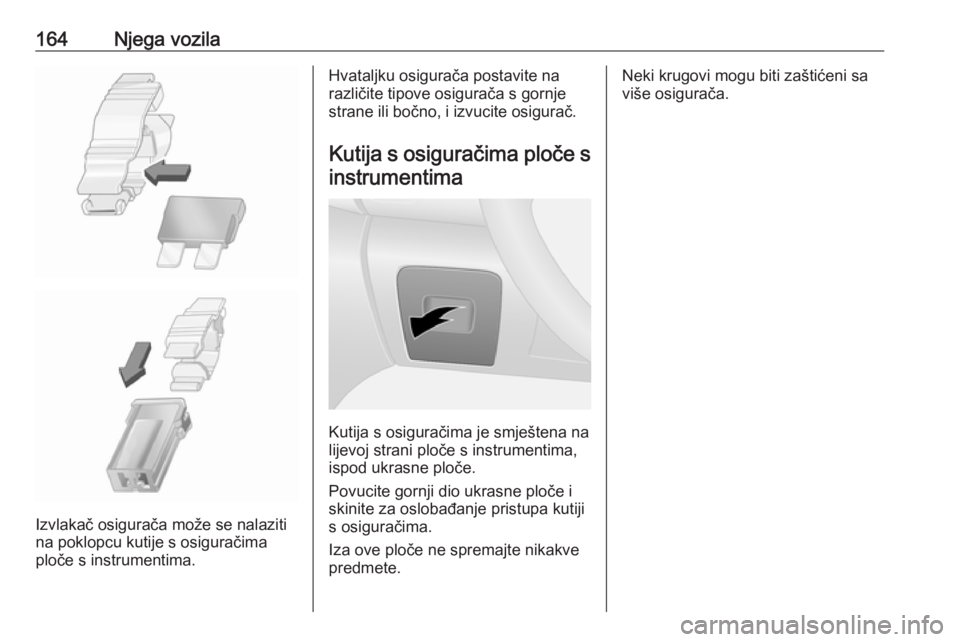

Hvataljka osigurača

164Njega vozila
Izvlakač osigurača može se nalaziti
na poklopcu kutije s osiguračima ploče s instrumentima.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima ploče s instrumentima
Kutija s osiguračima je smještena na
lijevoj strani ploče s instrumentima,
ispod ukrasne ploče.
Povucite gornji dio ukrasne ploče i
skinite za oslobađanje pristupa kutiji s osiguračima.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa više osigurača.

Njega vozila165

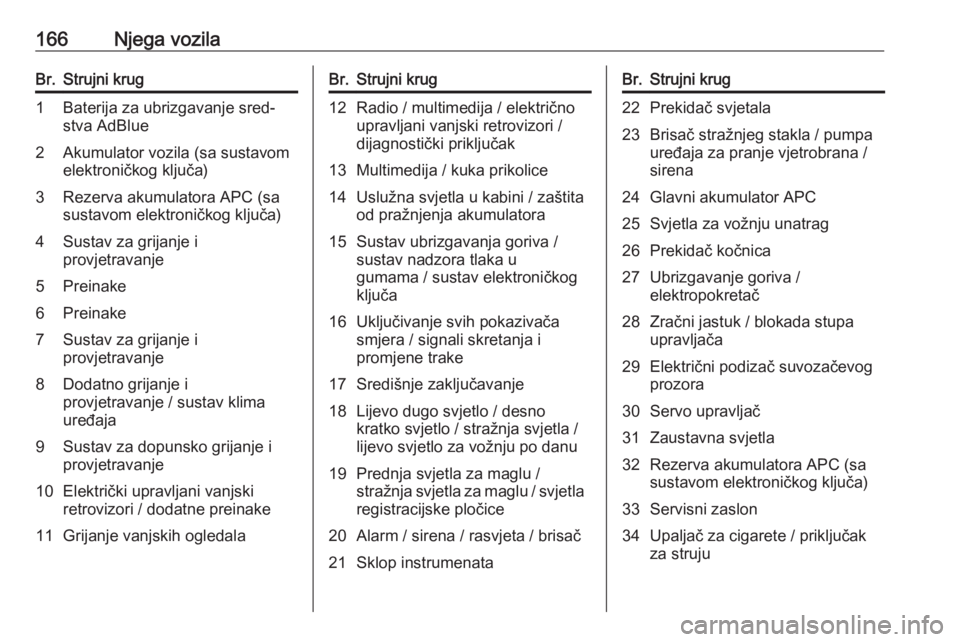

166Njega vozilaBr.Strujni krug1Baterija za ubrizgavanje sred‐
stva AdBlue2Akumulator vozila (sa sustavom
elektroničkog ključa)3Rezerva akumulatora APC (sa
sustavom elektroničkog ključa)4Sustav za grijanje i
provjetravanje5Preinake6Preinake7Sustav za grijanje i
provjetravanje8Dodatno grijanje i
provjetravanje / sustav klima
uređaja9Sustav za dopunsko grijanje i
provjetravanje10Električki upravljani vanjski
retrovizori / dodatne preinake11Grijanje vanjskih ogledalaBr.Strujni krug12Radio / multimedija / električno
upravljani vanjski retrovizori /
dijagnostički priključak13Multimedija / kuka prikolice14Uslužna svjetla u kabini / zaštita
od pražnjenja akumulatora15Sustav ubrizgavanja goriva /
sustav nadzora tlaka u
gumama / sustav elektroničkog
ključa16Uključivanje svih pokazivača
smjera / signali skretanja i
promjene trake17Središnje zaključavanje18Lijevo dugo svjetlo / desno
kratko svjetlo / stražnja svjetla /
lijevo svjetlo za vožnju po danu19Prednja svjetla za maglu /
stražnja svjetla za maglu / svjetla registracijske pločice20Alarm / sirena / rasvjeta / brisač21Sklop instrumenataBr.Strujni krug22Prekidač svjetala23Brisač stražnjeg stakla / pumpa
uređaja za pranje vjetrobrana /
sirena24Glavni akumulator APC25Svjetla za vožnju unatrag26Prekidač kočnica27Ubrizgavanje goriva /
elektropokretač28Zračni jastuk / blokada stupa
upravljača29Električni podizač suvozačevog
prozora30Servo upravljač31Zaustavna svjetla32Rezerva akumulatora APC (sa
sustavom elektroničkog ključa)33Servisni zaslon34Upaljač za cigarete / priključak
za struju
