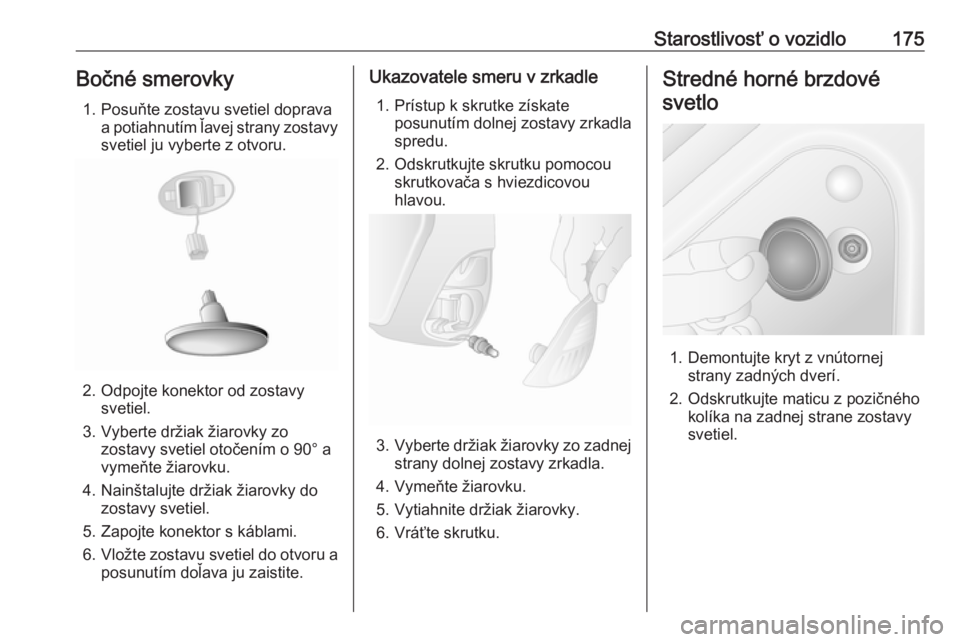

Starostlivosť o vozidlo175Bočné smerovky1. Posuňte zostavu svetiel doprava a potiahnutím ľavej strany zostavysvetiel ju vyberte z otvoru.
2. Odpojte konektor od zostavy svetiel.
3. Vyberte držiak žiarovky zo zostavy svetiel otočením o 90° a
vymeňte žiarovku.
4. Nainštalujte držiak žiarovky do zostavy svetiel.
5. Zapojte konektor s káblami.
6. Vložte zostavu svetiel do otvoru a
posunutím doľava ju zaistite.
Ukazovatele smeru v zrkadle
1. Prístup k skrutke získate posunutím dolnej zostavy zrkadla
spredu.
2. Odskrutkujte skrutku pomocou skrutkovača s hviezdicovouhlavou.
3. Vyberte držiak žiarovky zo zadnej
strany dolnej zostavy zrkadla.
4. Vymeňte žiarovku.
5. Vytiahnite držiak žiarovky.
6. Vráťte skrutku.
Stredné horné brzdové
svetlo
1. Demontujte kryt z vnútornej strany zadných dverí.
2. Odskrutkujte maticu z pozičného kolíka na zadnej strane zostavy
svetiel.

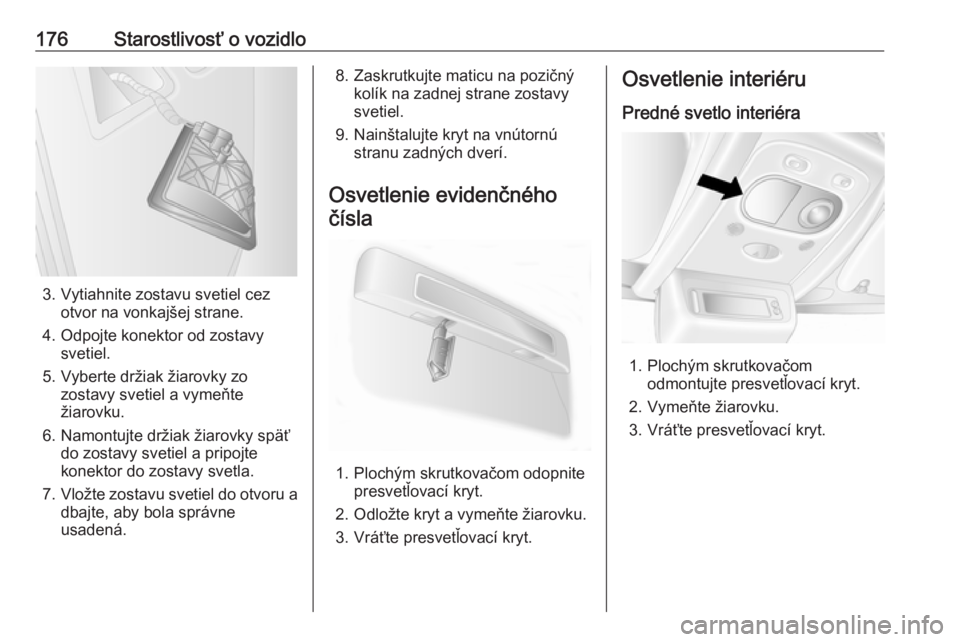

176Starostlivosť o vozidlo
3. Vytiahnite zostavu svetiel cezotvor na vonkajšej strane.
4. Odpojte konektor od zostavy svetiel.
5. Vyberte držiak žiarovky zo zostavy svetiel a vymeňtežiarovku.
6. Namontujte držiak žiarovky späť do zostavy svetiel a pripojte
konektor do zostavy svetla.
7. Vložte zostavu svetiel do otvoru a
dbajte, aby bola správne
usadená.
8. Zaskrutkujte maticu na pozičný kolík na zadnej strane zostavy
svetiel.
9. Nainštalujte kryt na vnútornú stranu zadných dverí.
Osvetlenie evidenčného čísla
1. Plochým skrutkovačom odopnite presvetľovací kryt.
2. Odložte kryt a vymeňte žiarovku.
3. Vráťte presvetľovací kryt.
Osvetlenie interiéru
Predné svetlo interiéra
1. Plochým skrutkovačom odmontujte presvetľovací kryt.
2. Vymeňte žiarovku.
3. Vráťte presvetľovací kryt.

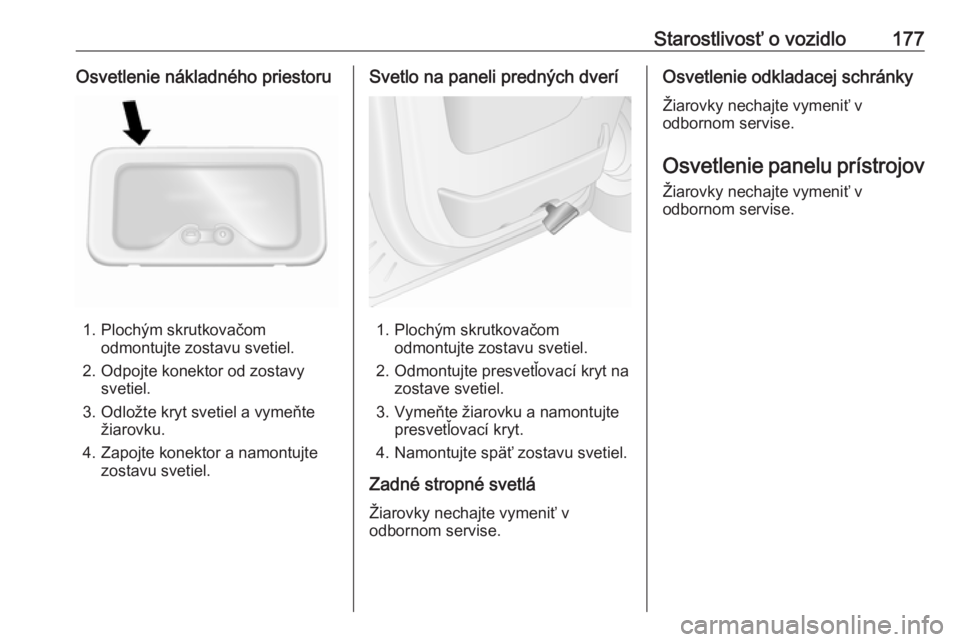

Starostlivosť o vozidlo177Osvetlenie nákladného priestoru
1. Plochým skrutkovačomodmontujte zostavu svetiel.
2. Odpojte konektor od zostavy svetiel.
3. Odložte kryt svetiel a vymeňte žiarovku.
4. Zapojte konektor a namontujte zostavu svetiel.
Svetlo na paneli predných dverí
1. Plochým skrutkovačomodmontujte zostavu svetiel.
2. Odmontujte presvetľovací kryt na zostave svetiel.
3. Vymeňte žiarovku a namontujte presvetľovací kryt.
4. Namontujte späť zostavu svetiel.
Zadné stropné svetlá
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie odkladacej schránky
Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie panelu prístrojov
Žiarovky nechajte vymeniť v
odbornom servise.

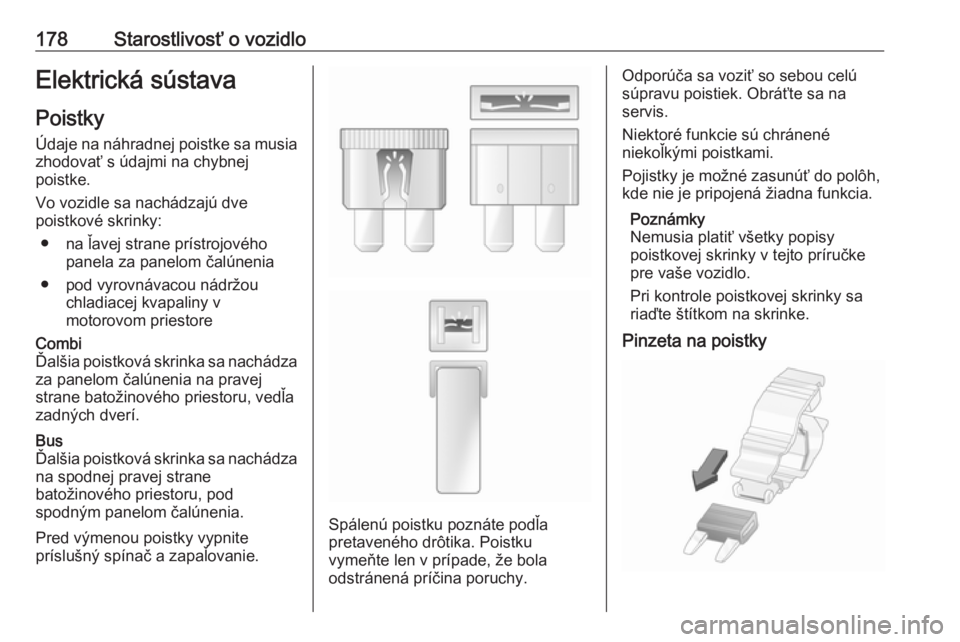

178Starostlivosť o vozidloElektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky:
● na ľavej strane prístrojového panela za panelom čalúnenia
● pod vyrovnávacou nádržou chladiacej kvapaliny v
motorovom priestoreCombi
Ďalšia poistková skrinka sa nachádza
za panelom čalúnenia na pravej
strane batožinového priestoru, vedľa
zadných dverí.Bus
Ďalšia poistková skrinka sa nachádza na spodnej pravej strane
batožinového priestoru, pod
spodným panelom čalúnenia.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Odporúča sa voziť so sebou celú
súpravu poistiek. Obráťte sa na
servis.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.
Poznámky
Nemusia platiť všetky popisy
poistkovej skrinky v tejto príručke
pre vaše vozidlo.
Pri kontrole poistkovej skrinky sa
riaďte štítkom na skrinke.
Pinzeta na poistky

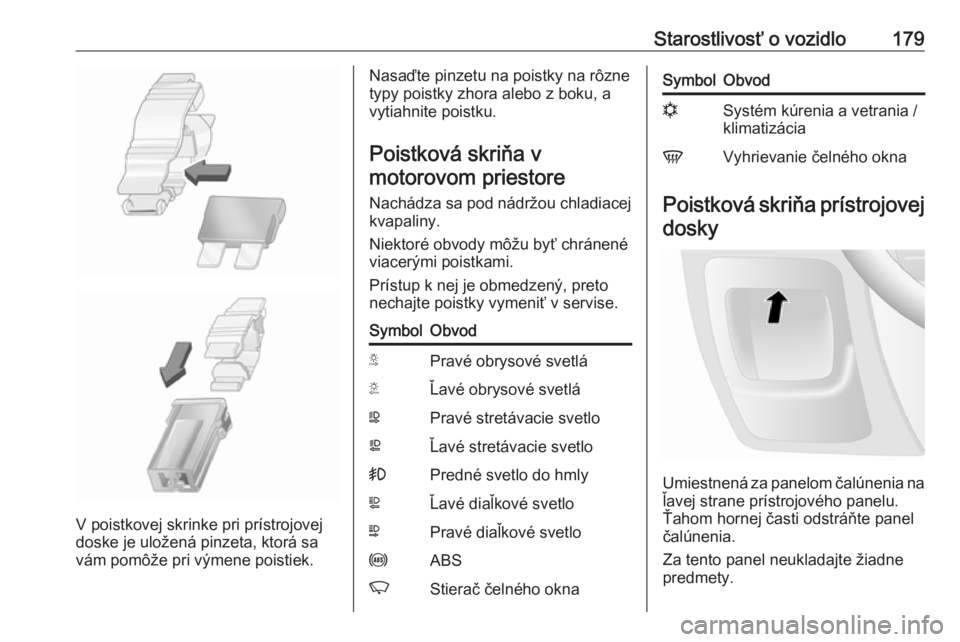

Starostlivosť o vozidlo179
V poistkovej skrinke pri prístrojovej
doske je uložená pinzeta, ktorá sa
vám pomôže pri výmene poistiek.
Nasaďte pinzetu na poistky na rôzne
typy poistky zhora alebo z boku, a
vytiahnite poistku.
Poistková skriňa vmotorovom priestore
Nachádza sa pod nádržou chladiacejkvapaliny.
Niektoré obvody môžu byť chránené
viacerými poistkami.
Prístup k nej je obmedzený, preto
nechajte poistky vymeniť v servise.SymbolObvodSPravé obrysové svetláTĽavé obrysové svetláWPravé stretávacie svetloaĽavé stretávacie svetlo>Predné svetlo do hmlyLĽavé diaľkové svetloNPravé diaľkové svetlouABSKStierač čelného oknaSymbolObvodnSystém kúrenia a vetrania /
klimatizáciaVVyhrievanie čelného okna
Poistková skriňa prístrojovej
dosky
Umiestnená za panelom čalúnenia naľavej strane prístrojového panelu.Ťahom hornej časti odstráňte panel
čalúnenia.
Za tento panel neukladajte žiadne
predmety.

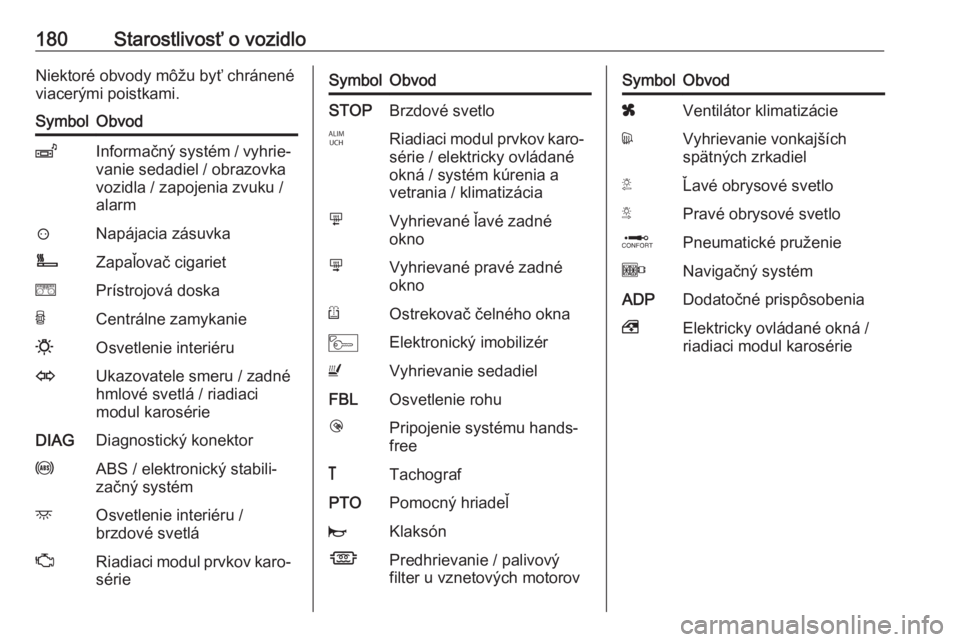

180Starostlivosť o vozidloNiektoré obvody môžu byť chránené
viacerými poistkami.SymbolObvodZInformačný systém / vyhrie‐
vanie sedadiel / obrazovka
vozidla / zapojenia zvuku /
alarm?Napájacia zásuvkaÌZapaľovač cigarietePrístrojová doskaUCentrálne zamykanie0Osvetlenie interiéruOUkazovatele smeru / zadné
hmlové svetlá / riadiaci
modul karosérieDIAGDiagnostický konektoruABS / elektronický stabili‐
začný systémdOsvetlenie interiéru /
brzdové svetláZRiadiaci modul prvkov karo‐
sérieSymbolObvodSTOPBrzdové svetloIRiadiaci modul prvkov karo‐
série / elektricky ovládané
okná / systém kúrenia a
vetrania / klimatizáciamVyhrievané ľavé zadné
oknonVyhrievané pravé zadné
oknoROstrekovač čelného oknaMElektronický imobilizérUVyhrievanie sedadielFBLOsvetlenie rohulPripojenie systému hands‐
free&TachografPTOPomocný hriadeľjKlaksónÍPredhrievanie / palivový
filter u vznetových motorovSymbolObvodxVentilátor klimatizáciedVyhrievanie vonkajších
spätných zrkadielTĽavé obrysové svetloSPravé obrysové svetloQPneumatické pruženieONavigačný systémADPDodatočné prispôsobenia,Elektricky ovládané okná /
riadiaci modul karosérie

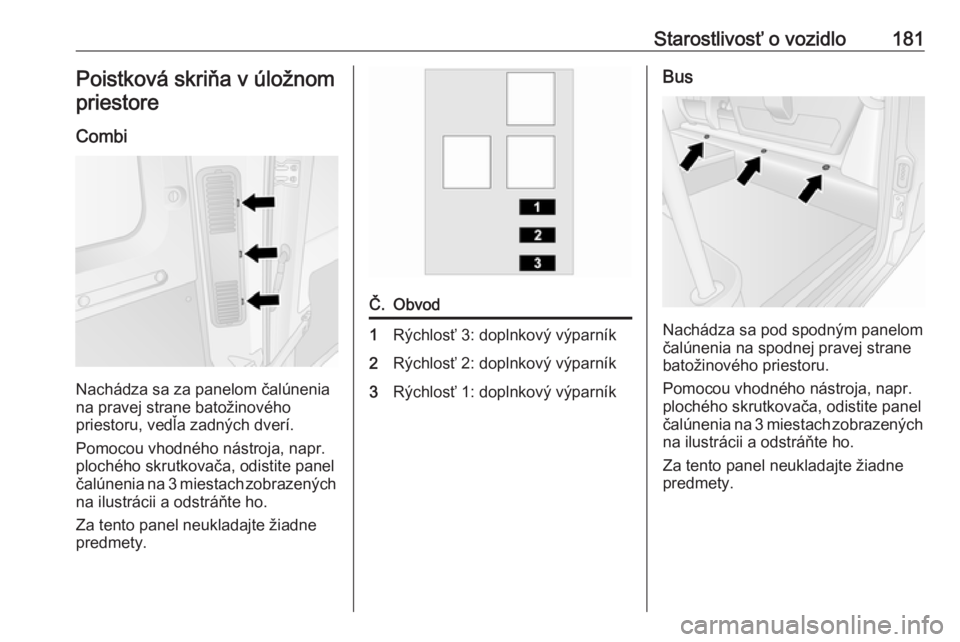

Starostlivosť o vozidlo181Poistková skriňa v úložnompriestore
Combi
Nachádza sa za panelom čalúnenia
na pravej strane batožinového
priestoru, vedľa zadných dverí.
Pomocou vhodného nástroja, napr.
plochého skrutkovača, odistite panel
čalúnenia na 3 miestach zobrazených na ilustrácii a odstráňte ho.
Za tento panel neukladajte žiadne
predmety.
Č.Obvod1Rýchlosť 3: doplnkový výparník2Rýchlosť 2: doplnkový výparník3Rýchlosť 1: doplnkový výparníkBus
Nachádza sa pod spodným panelom
čalúnenia na spodnej pravej strane batožinového priestoru.
Pomocou vhodného nástroja, napr.
plochého skrutkovača, odistite panel
čalúnenia na 3 miestach zobrazených na ilustrácii a odstráňte ho.
Za tento panel neukladajte žiadne
predmety.

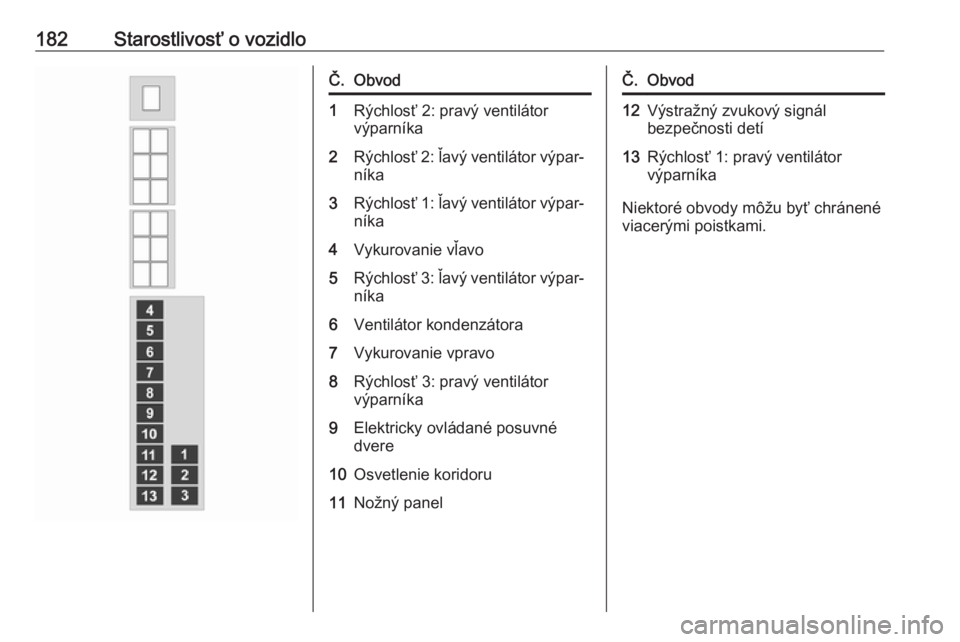

182Starostlivosť o vozidloČ.Obvod1Rýchlosť 2: pravý ventilátor
výparníka2Rýchlosť 2: ľavý ventilátor výpar‐
níka3Rýchlosť 1: ľavý ventilátor výpar‐
níka4Vykurovanie vľavo5Rýchlosť 3: ľavý ventilátor výpar‐ níka6Ventilátor kondenzátora7Vykurovanie vpravo8Rýchlosť 3: pravý ventilátor
výparníka9Elektricky ovládané posuvné
dvere10Osvetlenie koridoru11Nožný panelČ.Obvod12Výstražný zvukový signál
bezpečnosti detí13Rýchlosť 1: pravý ventilátor výparníka
Niektoré obvody môžu byť chránené
viacerými poistkami.
