2016 OPEL MOVANO_B Manual de Instruções (in Portugues)

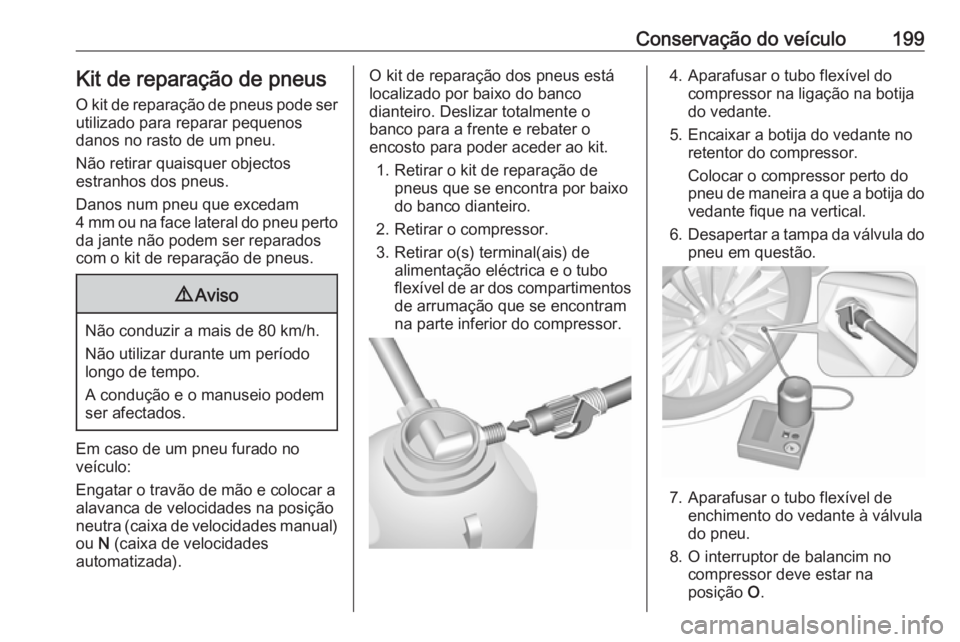

Conservação do veículo199Kit de reparação de pneus
O kit de reparação de pneus pode ser utilizado para reparar pequenos
danos no rasto de um pneu.
Não retirar quaisquer objectos
estranhos dos pneus.
Danos num pneu que excedam
4 mm ou na face lateral do pneu perto
da jante não podem ser reparados
com o kit de reparação de pneus.9 Aviso
Não conduzir a mais de 80 km/h.
Não utilizar durante um período
longo de tempo.
A condução e o manuseio podem
ser afectados.
Em caso de um pneu furado no
veículo:
Engatar o travão de mão e colocar a
alavanca de velocidades na posição
neutra (caixa de velocidades manual) ou N (caixa de velocidades
automatizada).
O kit de reparação dos pneus está localizado por baixo do banco
dianteiro. Deslizar totalmente o
banco para a frente e rebater o
encosto para poder aceder ao kit.
1. Retirar o kit de reparação de pneus que se encontra por baixo
do banco dianteiro.
2. Retirar o compressor.
3. Retirar o(s) terminal(ais) de alimentação eléctrica e o tubo
flexível de ar dos compartimentos de arrumação que se encontramna parte inferior do compressor.4. Aparafusar o tubo flexível do compressor na ligação na botija
do vedante.
5. Encaixar a botija do vedante no retentor do compressor.
Colocar o compressor perto do
pneu de maneira a que a botija do
vedante fique na vertical.
6. Desapertar a tampa da válvula do
pneu em questão.
7. Aparafusar o tubo flexível de enchimento do vedante à válvula
do pneu.
8. O interruptor de balancim no compressor deve estar na
posição O.

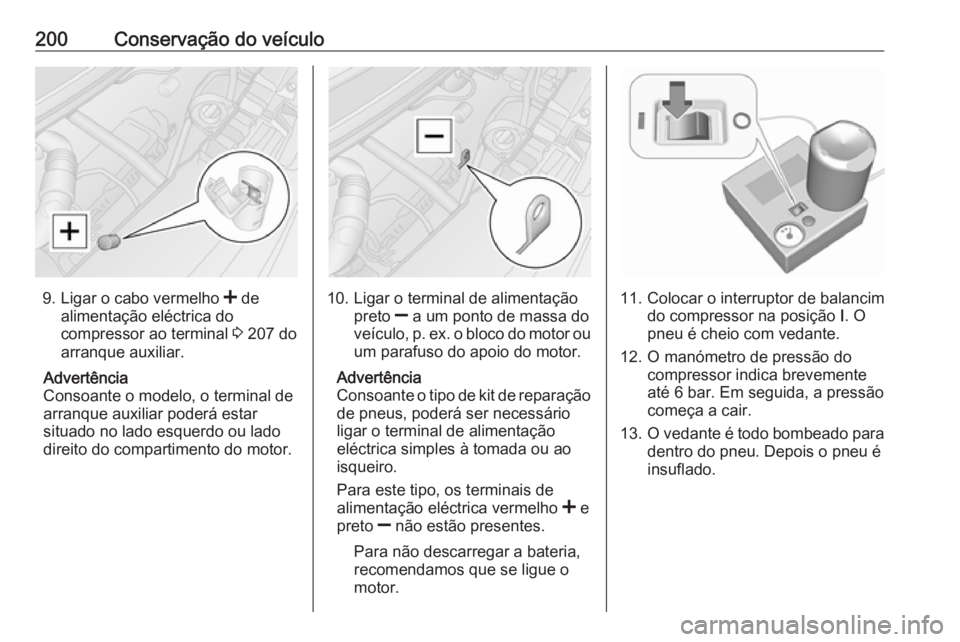

200Conservação do veículo
9.Ligar o cabo vermelho < de
alimentação eléctrica do compressor ao terminal 3 207 do
arranque auxiliar.
Advertência
Consoante o modelo, o terminal de
arranque auxiliar poderá estar
situado no lado esquerdo ou lado
direito do compartimento do motor.10. Ligar o terminal de alimentação
preto ] a um ponto de massa do
veículo, p. ex. o bloco do motor ou
um parafuso do apoio do motor.
Advertência
Consoante o tipo de kit de reparação
de pneus, poderá ser necessário
ligar o terminal de alimentação
eléctrica simples à tomada ou ao
isqueiro.
Para este tipo, os terminais de
alimentação eléctrica vermelho < e
preto ] não estão presentes.
Para não descarregar a bateria,
recomendamos que se ligue o
motor.11. Colocar o interruptor de balancim do compressor na posição I. O
pneu é cheio com vedante.
12. O manómetro de pressão do compressor indica brevemente
até 6 bar. Em seguida, a pressão
começa a cair.
13. O vedante é todo bombeado para
dentro do pneu. Depois o pneu é
insuflado.

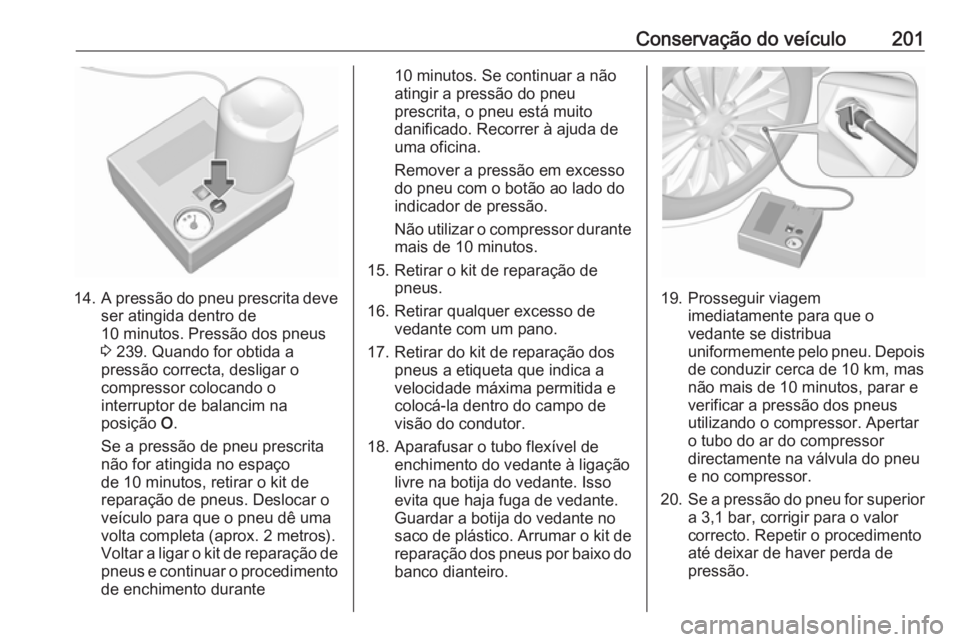

Conservação do veículo201
14.A pressão do pneu prescrita deve
ser atingida dentro de
10 minutos. Pressão dos pneus
3 239. Quando for obtida a
pressão correcta, desligar o
compressor colocando o
interruptor de balancim na
posição O.
Se a pressão de pneu prescrita
não for atingida no espaço
de 10 minutos, retirar o kit de
reparação de pneus. Deslocar o
veículo para que o pneu dê uma
volta completa (aprox. 2 metros).
Voltar a ligar o kit de reparação de pneus e continuar o procedimentode enchimento durante
10 minutos. Se continuar a não
atingir a pressão do pneu
prescrita, o pneu está muito
danificado. Recorrer à ajuda de
uma oficina.
Remover a pressão em excesso do pneu com o botão ao lado do indicador de pressão.
Não utilizar o compressor durante mais de 10 minutos.
15. Retirar o kit de reparação de pneus.
16. Retirar qualquer excesso de vedante com um pano.
17. Retirar do kit de reparação dos pneus a etiqueta que indica a
velocidade máxima permitida e
colocá-la dentro do campo de
visão do condutor.
18. Aparafusar o tubo flexível de enchimento do vedante à ligação
livre na botija do vedante. Isso
evita que haja fuga de vedante.
Guardar a botija do vedante no
saco de plástico. Arrumar o kit de
reparação dos pneus por baixo do
banco dianteiro.
19. Prosseguir viagem imediatamente para que o
vedante se distribua
uniformemente pelo pneu. Depois de conduzir cerca de 10 km, mas
não mais de 10 minutos, parar e verificar a pressão dos pneus
utilizando o compressor. Apertar
o tubo do ar do compressor directamente na válvula do pneu
e no compressor.
20. Se a pressão do pneu for superior
a 3,1 bar, corrigir para o valor correcto. Repetir o procedimento
até deixar de haver perda de
pressão.

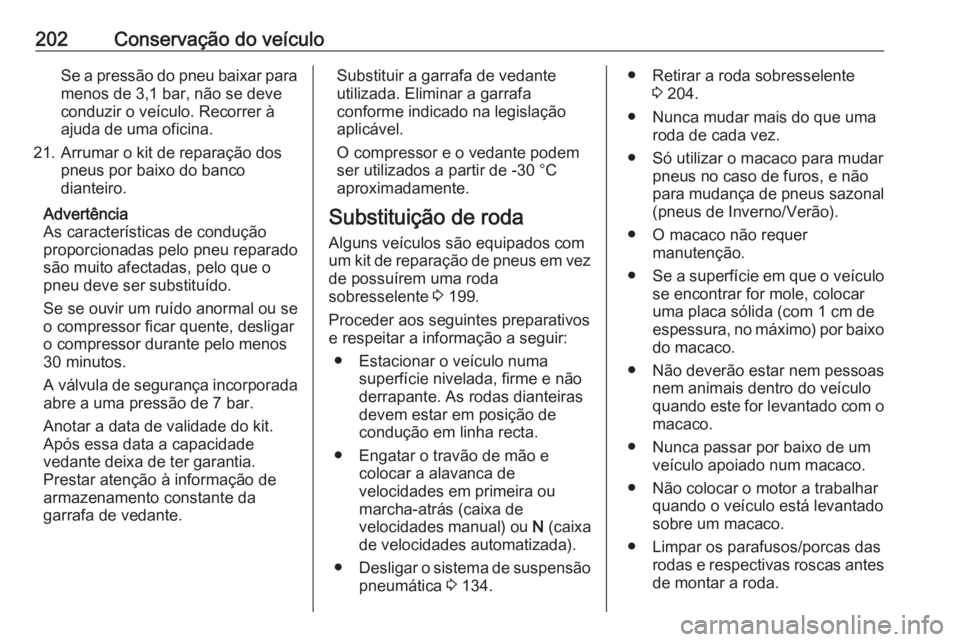

202Conservação do veículoSe a pressão do pneu baixar paramenos de 3,1 bar, não se deve
conduzir o veículo. Recorrer à
ajuda de uma oficina.
21. Arrumar o kit de reparação dos pneus por baixo do banco
dianteiro.
Advertência
As características de condução
proporcionadas pelo pneu reparado
são muito afectadas, pelo que o
pneu deve ser substituído.
Se se ouvir um ruído anormal ou se
o compressor ficar quente, desligar
o compressor durante pelo menos 30 minutos.
A válvula de segurança incorporada abre a uma pressão de 7 bar.
Anotar a data de validade do kit.
Após essa data a capacidade
vedante deixa de ter garantia.
Prestar atenção à informação de
armazenamento constante da
garrafa de vedante.Substituir a garrafa de vedante
utilizada. Eliminar a garrafa
conforme indicado na legislação
aplicável.
O compressor e o vedante podem
ser utilizados a partir de -30 °C
aproximadamente.
Substituição de roda
Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente 3 199.
Proceder aos seguintes preparativos e respeitar a informação a seguir:
● Estacionar o veículo numa superfície nivelada, firme e não
derrapante. As rodas dianteiras
devem estar em posição de
condução em linha recta.
● Engatar o travão de mão e colocar a alavanca de
velocidades em primeira ou
marcha-atrás (caixa de
velocidades manual) ou N (caixa
de velocidades automatizada).
● Desligar o sistema de suspensão
pneumática 3 134.● Retirar a roda sobresselente
3 204.
● Nunca mudar mais do que uma roda de cada vez.
● Só utilizar o macaco para mudar pneus no caso de furos, e não
para mudança de pneus sazonal
(pneus de Inverno/Verão).
● O macaco não requer manutenção.
● Se a superfície em que o veículo
se encontrar for mole, colocar
uma placa sólida (com 1 cm de
espessura, no máximo) por baixo
do macaco.
● Não deverão estar nem pessoas nem animais dentro do veículoquando este for levantado com o
macaco.
● Nunca passar por baixo de um veículo apoiado num macaco.
● Não colocar o motor a trabalhar quando o veículo está levantado
sobre um macaco.
● Limpar os parafusos/porcas das rodas e respectivas roscas antes
de montar a roda.

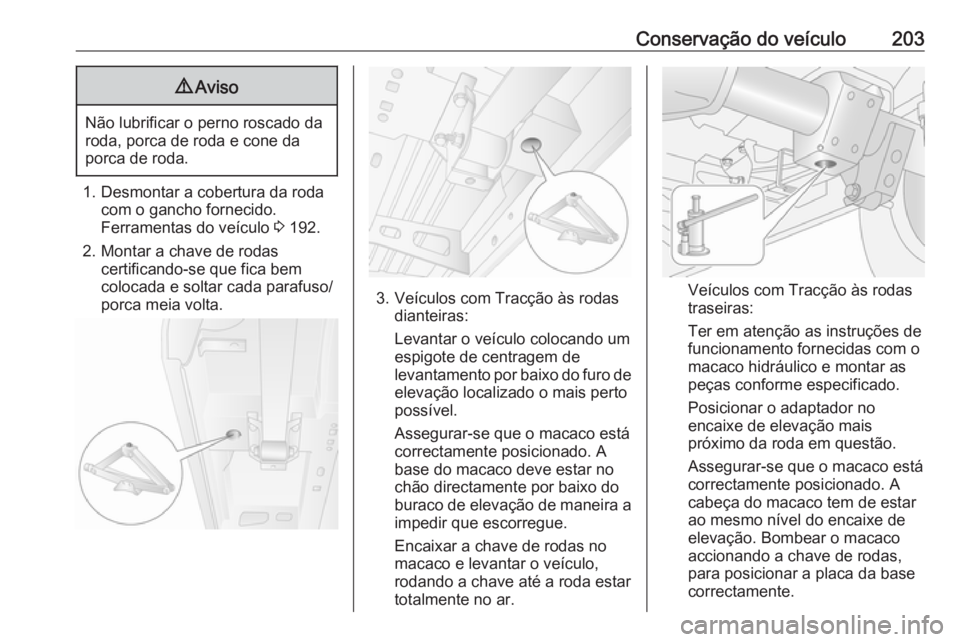

Conservação do veículo2039Aviso
Não lubrificar o perno roscado da
roda, porca de roda e cone da
porca de roda.
1. Desmontar a cobertura da roda com o gancho fornecido.
Ferramentas do veículo 3 192.
2. Montar a chave de rodas certificando-se que fica bem
colocada e soltar cada parafuso/
porca meia volta.
3. Veículos com Tracção às rodas dianteiras:
Levantar o veículo colocando um
espigote de centragem de
levantamento por baixo do furo de
elevação localizado o mais perto
possível.
Assegurar-se que o macaco está
correctamente posicionado. A
base do macaco deve estar no
chão directamente por baixo do
buraco de elevação de maneira a impedir que escorregue.
Encaixar a chave de rodas no
macaco e levantar o veículo,
rodando a chave até a roda estar
totalmente no ar.Veículos com Tracção às rodas
traseiras:
Ter em atenção as instruções de
funcionamento fornecidas com o
macaco hidráulico e montar as
peças conforme especificado.
Posicionar o adaptador no
encaixe de elevação mais
próximo da roda em questão.
Assegurar-se que o macaco está
correctamente posicionado. A
cabeça do macaco tem de estar
ao mesmo nível do encaixe de
elevação. Bombear o macaco
accionando a chave de rodas,
para posicionar a placa da base
correctamente.

204Conservação do veículoLevantar o veículo accionando a
chave de rodas até a roda estar
afastada do chão.
4. Desapertar totalmente os parafusos/porcas e limpar com
um pano.
Colocar os parafusos/porcas da
roda num local em que as roscas
não se sujem.
5. Substituir a roda.
6. Apertar os parafusos/porcas da roda.
7. Baixar o veículo.
8. Montar a chave de rodas certificando-se que fica bem
colocada e apertar cada parafuso/porca em sequência
cruzada. O binário de aperto é:
172 Nm (Tracção às rodas da
frente), 235 Nm (Tracção às
rodas traseiras com rodado
traseiro duplo), 264 Nm (Tracção
às rodas traseiras com rodado
traseiro simples).
9. Voltar a aplicar a tampa da roda.Advertência
Se possível, instalar parafusos anti-
-roubo mais perto da válvula do
pneu (caso contrário, poderá não
ser possível recolocar a o tampão da roda).
10. Arrumar a roda substituída 3 204 e as ferramentas do
veículo 3 192.
11. Mande equilibrar a nova roda no veículo. Verificar a pressão do
pneu então montado 3 239 e o
binário de aperto dos parafusos/
porcas das rodas assim que for
possível.
Comprar um pneu novo ou reparar o
pneu danificado.
Roda sobresselente Alguns veículos são equipados com
um kit de reparação de pneus em vez de possuírem uma roda
sobresselente 3 199.
Se for montada uma roda
sobresselente diferente das outras
rodas, esta roda poderá ser
classificada como roda
sobresselente temporária, sendoaplicados os limites de velocidade
correspondentes, apesar de
nenhuma etiqueta o indicar. Procurar
a assistência de uma oficina para
verificar o limite de velocidade
aplicável.Atenção
A utilização de uma roda
sobresselente mais pequena do
que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
A roda sobresselente é mantida sob
a estrutura do veículo através de um guincho e fixada apertando um cabo
com a chave de rodas e adaptadores (consoante o veículo).
Pode ser necessário usar o macaco
para elevar o veículo para se ter
acesso à roda sobresselente de um
veículo totalmente carregado e com
um pneu traseiro furado.

Conservação do veículo205
Para soltar a roda sobresselente,
aliviar o cabo ligando a chave de
rodas e os adaptadores (consoante o veículo) à posição da ranhura
ilustrada e descer a roda
completamente rodando a chave no
sentido horário.
Atenção
Utilizar apenas a chave de rodas
e adaptadores (consoante o
veículo) para descer a roda
sobresselente.
É proibida a utilização de
ferramentas pneumáticas. Pode
resultar em danos no cabo de
reboque e equipamento.
Colocar a roda na vertical,
desprender o retentor da jante da roda e soltar a roda do cabo e do
retentor ligado passando estes
componentes através do centro da
roda.
Os veículos com rodado traseiro
duplo possuem uma placa de
montagem adicional, fixa na roda
sobresselente. Antes de utilizar a
roda, desaparafusar a porca e retirar
a placa de montagem.
Ao reinstalar uma roda
sobresselente, fixar primeiro a placa
de montagem (veículos com rodado
traseiro duplo) e prender com a
porca.
Colocar a roda na vertical e em
seguida passar o cabo e o retentor
ligado desde a parte dianteira da roda (lado com a válvula do pneu) e
através do centro da mesma. Fixar o
retentor e prendê-lo na posição,
tendo o cuidado de garantir que está
corretamente posicionado e que a
parte dianteira da roda (lado com a
válvula do pneu) fica virada para cima
ao ser reinstalada.

206Conservação do veículoColocar a roda sob quadro do
veículo, diretamente por baixo do
mecanismo do guincho, e em
seguida apertar o cabo com a chave
de bocas e os adaptadores ligando à posição da ranhura ilustrada e
rodando a chave no sentido anti- -horário até a roda estar segura na
posição completamente subida.9 Aviso
Garantir que a parte dianteira da
roda (lado com a válvula do pneu)
está virada para cima ao reinstalar a roda sobresselente por baixo do
quadro do veículo.
Roda sobresselente temporária
Atenção
A utilização de uma roda
sobresselente mais pequena do que as outras ou com pneus de
Inverno pode afectar a condução.
Substituir o pneu danificado o
mais depressa possível.
Montar só uma roda sobresselente
temporária. Não conduzir a mais de
80 km/h. Fazer as curvas devagar. Não utilizar durante muito tempo.
Se o seu veículo tiver um furo numa das rodas traseiras quando reboca
outra veículo, montar a roda
sobresselente temporária na frente e
o pneu normal atrás.
Correntes para pneus 3 198.
Pneus de Verão e Inverno
Se usar pneus de Inverno, a roda
sobresselente ainda pode ser
equipada com um pneu de Verão.
Se usar a roda sobressalente,
quando o veículo estiver equipado
com um pneu de Verão a
dirigibilidade do veículo pode ser
afectada, principalmente em pisos
escorregadios.
Pneus direccionais Montar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.O indicado a seguir aplica-se a pneus
montados contra a direcção de
condução:
● A condução pode ser afectada. Substituir ou reparar o pneu
danificado o mais depressa
possível.
● Não conduzir a mais de 80 km/h.
● Conduzir com redobrada atenção em superfícies
molhadas ou com neve.
