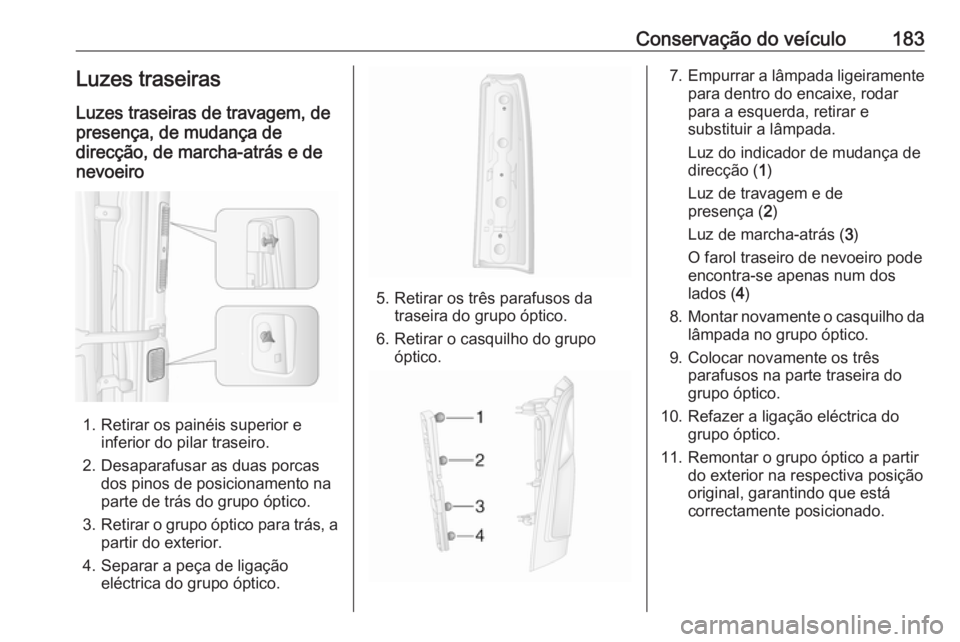

Conservação do veículo183Luzes traseiras
Luzes traseiras de travagem, de
presença, de mudança de
direcção, de marcha-atrás e de
nevoeiro
1. Retirar os painéis superior e inferior do pilar traseiro.
2. Desaparafusar as duas porcas dos pinos de posicionamento na
parte de trás do grupo óptico.
3. Retirar o grupo óptico para trás, a
partir do exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Retirar os três parafusos datraseira do grupo óptico.
6. Retirar o casquilho do grupo óptico.
7.Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
8. Montar novamente o casquilho da
lâmpada no grupo óptico.
9. Colocar novamente os três parafusos na parte traseira do
grupo óptico.
10. Refazer a ligação eléctrica do grupo óptico.
11. Remontar o grupo óptico a partir do exterior na respectiva posiçãooriginal, garantindo que está
correctamente posicionado.

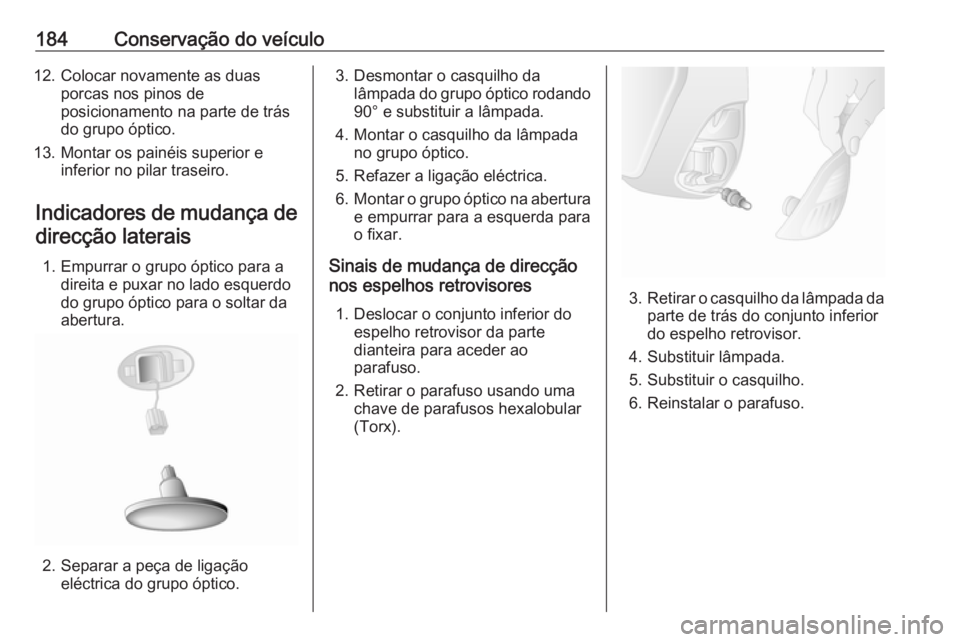

184Conservação do veículo12. Colocar novamente as duasporcas nos pinos de
posicionamento na parte de trás
do grupo óptico.
13. Montar os painéis superior e inferior no pilar traseiro.
Indicadores de mudança de
direcção laterais
1. Empurrar o grupo óptico para a direita e puxar no lado esquerdo
do grupo óptico para o soltar da
abertura.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar o casquilho dalâmpada do grupo óptico rodando
90° e substituir a lâmpada.
4. Montar o casquilho da lâmpada no grupo óptico.
5. Refazer a ligação eléctrica.
6. Montar o grupo óptico na abertura
e empurrar para a esquerda parao fixar.
Sinais de mudança de direcção
nos espelhos retrovisores
1. Deslocar o conjunto inferior do espelho retrovisor da parte
dianteira para aceder ao
parafuso.
2. Retirar o parafuso usando uma chave de parafusos hexalobular
(Torx).
3. Retirar o casquilho da lâmpada da
parte de trás do conjunto inferior
do espelho retrovisor.
4. Substituir lâmpada.
5. Substituir o casquilho.
6. Reinstalar o parafuso.

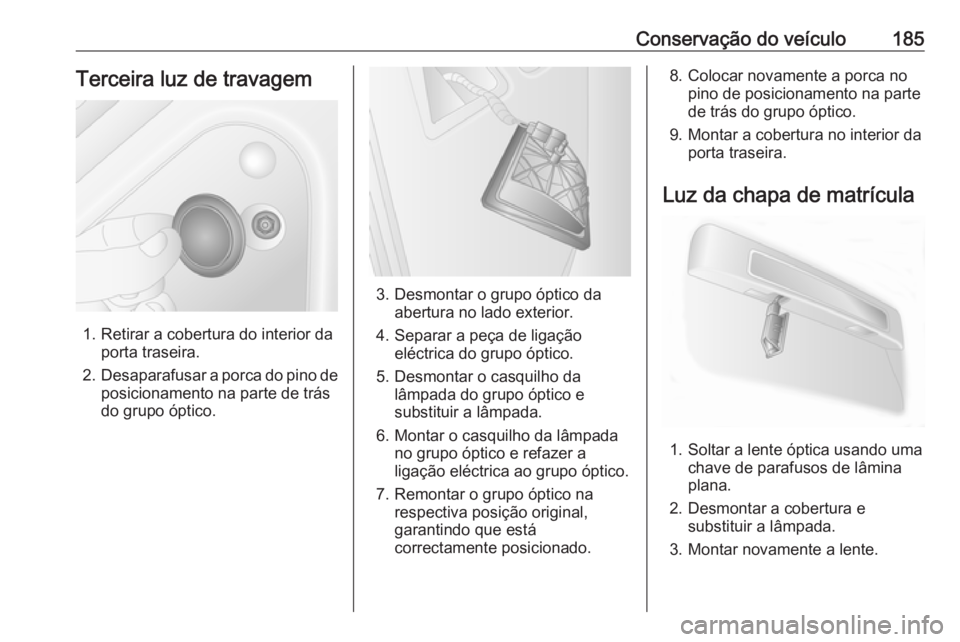

Conservação do veículo185Terceira luz de travagem
1. Retirar a cobertura do interior daporta traseira.
2. Desaparafusar a porca do pino de
posicionamento na parte de trás
do grupo óptico.
3. Desmontar o grupo óptico da abertura no lado exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Desmontar o casquilho da lâmpada do grupo óptico e
substituir a lâmpada.
6. Montar o casquilho da lâmpada no grupo óptico e refazer a
ligação eléctrica ao grupo óptico.
7. Remontar o grupo óptico na respectiva posição original,
garantindo que está
correctamente posicionado.
8. Colocar novamente a porca no pino de posicionamento na parte
de trás do grupo óptico.
9. Montar a cobertura no interior da porta traseira.
Luz da chapa de matrícula
1. Soltar a lente óptica usando uma chave de parafusos de lâmina
plana.
2. Desmontar a cobertura e substituir a lâmpada.
3. Montar novamente a lente.

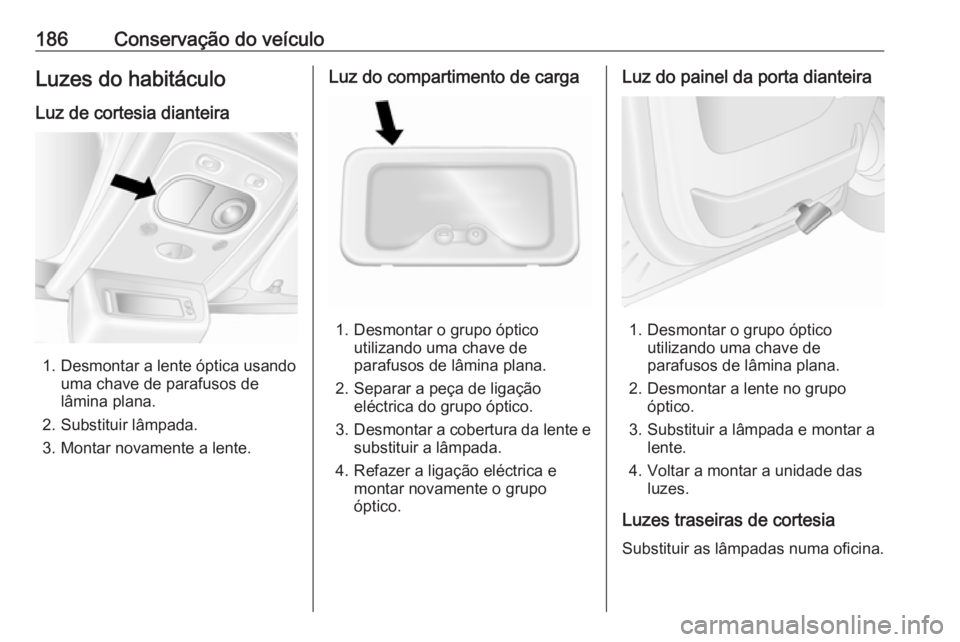

186Conservação do veículoLuzes do habitáculo
Luz de cortesia dianteira
1. Desmontar a lente óptica usando uma chave de parafusos de
lâmina plana.
2. Substituir lâmpada.
3. Montar novamente a lente.
Luz do compartimento de carga
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
4. Refazer a ligação eléctrica e montar novamente o grupo
óptico.
Luz do painel da porta dianteira
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Desmontar a lente no grupo óptico.
3. Substituir a lâmpada e montar a lente.
4. Voltar a montar a unidade das luzes.
Luzes traseiras de cortesia
Substituir as lâmpadas numa oficina.

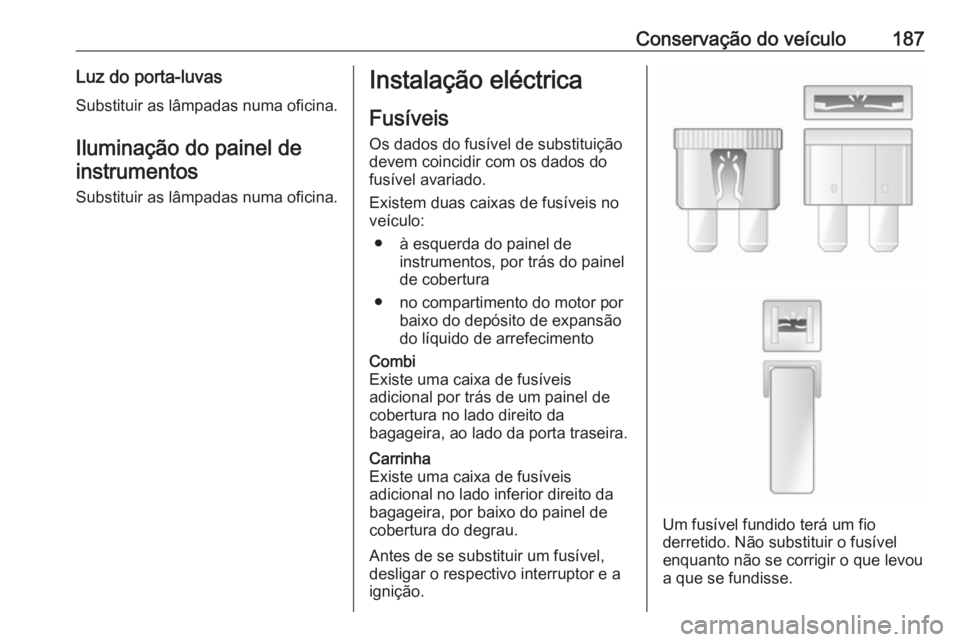

Conservação do veículo187Luz do porta-luvas
Substituir as lâmpadas numa oficina.
Iluminação do painel de instrumentos
Substituir as lâmpadas numa oficina.Instalação eléctrica
Fusíveis Os dados do fusível de substituiçãodevem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● à esquerda do painel de instrumentos, por trás do painel
de cobertura
● no compartimento do motor por baixo do depósito de expansão
do líquido de arrefecimentoCombi
Existe uma caixa de fusíveis
adicional por trás de um painel de
cobertura no lado direito da
bagageira, ao lado da porta traseira.Carrinha
Existe uma caixa de fusíveis
adicional no lado inferior direito da
bagageira, por baixo do painel de
cobertura do degrau.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a
ignição.
Um fusível fundido terá um fio
derretido. Não substituir o fusível
enquanto não se corrigir o que levou
a que se fundisse.

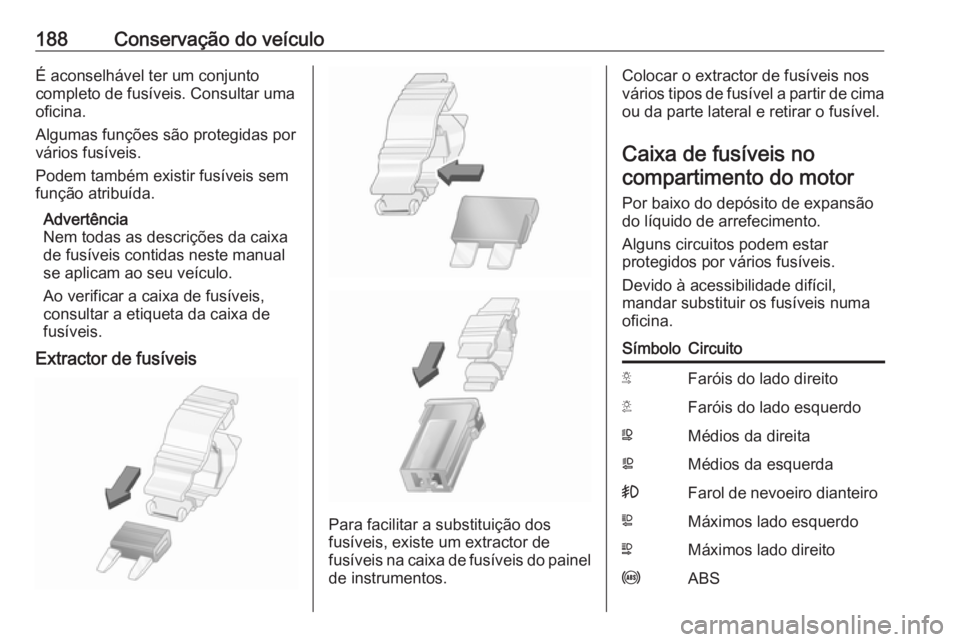

188Conservação do veículoÉ aconselhável ter um conjunto
completo de fusíveis. Consultar uma
oficina.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Advertência
Nem todas as descrições da caixa
de fusíveis contidas neste manual
se aplicam ao seu veículo.
Ao verificar a caixa de fusíveis,
consultar a etiqueta da caixa de
fusíveis.
Extractor de fusíveis
Para facilitar a substituição dos
fusíveis, existe um extractor de
fusíveis na caixa de fusíveis do painel de instrumentos.
Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis nocompartimento do motor
Por baixo do depósito de expansão
do líquido de arrefecimento.
Alguns circuitos podem estar
protegidos por vários fusíveis.
Devido à acessibilidade difícil,
mandar substituir os fusíveis numa
oficina.SímboloCircuitoSFaróis do lado direitoTFaróis do lado esquerdoWMédios da direitaaMédios da esquerda>Farol de nevoeiro dianteiroLMáximos lado esquerdoNMáximos lado direitouABS

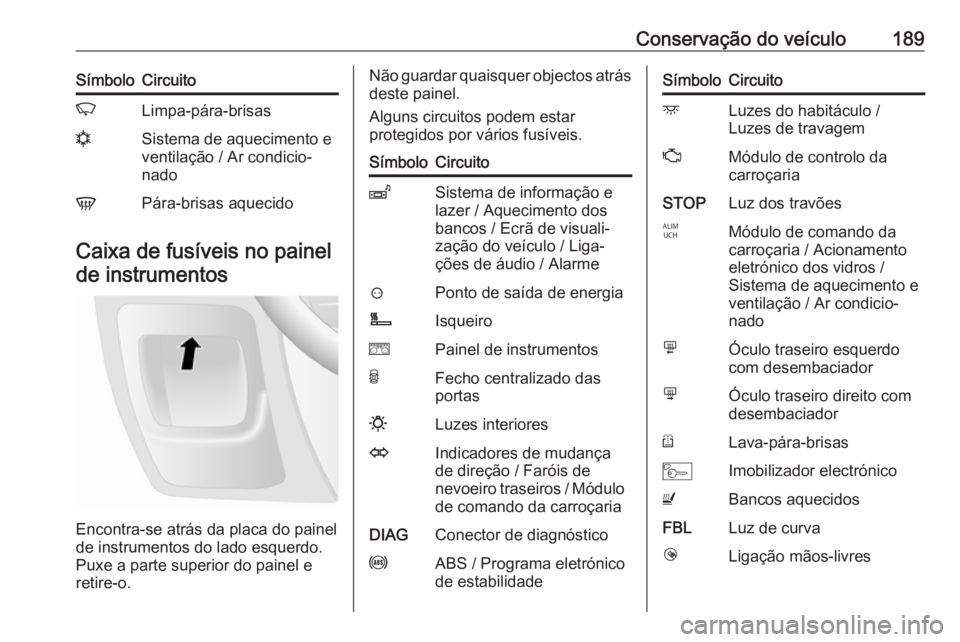

Conservação do veículo189SímboloCircuitoKLimpa-pára-brisasnSistema de aquecimento e
ventilação / Ar condicio‐
nadoVPára-brisas aquecido
Caixa de fusíveis no painel
de instrumentos
Encontra-se atrás da placa do painel
de instrumentos do lado esquerdo.
Puxe a parte superior do painel e
retire-o.
Não guardar quaisquer objectos atrás
deste painel.
Alguns circuitos podem estar
protegidos por vários fusíveis.SímboloCircuitoZSistema de informação e
lazer / Aquecimento dos
bancos / Ecrã de visuali‐
zação do veículo / Liga‐
ções de áudio / Alarme?Ponto de saída de energiaÌIsqueiroePainel de instrumentosUFecho centralizado das
portas0Luzes interioresOIndicadores de mudança
de direção / Faróis de
nevoeiro traseiros / Módulo de comando da carroçariaDIAGConector de diagnósticouABS / Programa eletrónico
de estabilidadeSímboloCircuitodLuzes do habitáculo /
Luzes de travagemZMódulo de controlo da
carroçariaSTOPLuz dos travõesIMódulo de comando da
carroçaria / Acionamento
eletrónico dos vidros /
Sistema de aquecimento e
ventilação / Ar condicio‐
nadomÓculo traseiro esquerdo
com desembaciadornÓculo traseiro direito com
desembaciadorRLava-pára-brisasMImobilizador electrónicoUBancos aquecidosFBLLuz de curvalLigação mãos-livres

190Conservação do veículoSímboloCircuito&TacógrafoPTOTomada de forçajBuzinaÍPré-incandescência / Filtro
dieselxVentoinha de comando da
climatizaçãodEspelhos retrovisores
exteriores aquecidosTLuz de presença lateral
esquerdaSLuz de presença lateral
direitaQSuspensão pneumáticaOSistema de navegaçãoADPAdaptações adicionais,Acionamento eletrónico
dos vidros / Módulo de
comando da carroçariaCaixa de fusíveis na
bagageira
Combi
Situado por trás do painel de
cobertura no lado direito da
bagageira, ao lado da porta traseira.
Com uma ferramenta adequada, p.
ex. uma chave de fendas de ponta
chata, soltar o painel de cobertura
nas 3 localizações mostradas na
ilustração e remover.
Não guardar quaisquer objectos atrás
deste painel.
N.ºCircuito1Velocidade 3: evaporador adici‐
onal2Velocidade 2: evaporador adici‐
onal3Velocidade 1: evaporador adici‐
onal
