Araç bakımı183
4. Lamba duyunu çıkarıp alın.Ampulü duyundan çıkarıp alın ve
yeni ampulü takın.
5. Ampul duyunu arka lamba gövdesine oturtun. Lamba
gövdesini karoseriye yerleştirin ve
sıkın. Kapakları kapatın ve tam
oturmasını sağlayın.
6. Kontağı açın tüm lambaları çalıştırın ve kontrol edin.
Yan dönüş sinyali lambaları
Lambalar yanmıyorsa, yetkili servise
kontrol ettirin.
Yükseğe monteli üçüncü
fren lambası
Yükseğe monteli üçüncü fren lambası yanmıyorsa, yetkili servise kontrol
ettirin.

184Araç bakımıPlaka lambası
1.Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Lamba gövdesini alttan dışarı çıkartın, bu esnada kablodan
çekmeyin.
Ampul tutucusunu saat yönünün
tersine döndürün ve yuvadan
çıkmasını sağlayın.
3. Ampulü duyundan çıkarıp alın. Yeni ampulü takın.
4. Lamba duyunu lamba gövdesineyerleştirin ve saat yönünde
çevirin.
5. Lamba gövdesini yerleştirin ve tornavida ile emniyete alın.
İç lambalar
İç aydınlatma lambaları 1. Çıkartmak için, aydınlatma anahtarının karşı tarafını düz uçlu
bir tornavida ile kaldırın.
2. Ampulü çıkarın.
3. Ampulü değiştirin.
4. Lamba grubunu takın.Bagaj bölümü aydınlatması
1. Lambayı tornavidayla yuvasından
dışarı çıkarın.
2. Ampulü çıkartın.
3. Yeni ampulü takın.
4. Lambayı takın.

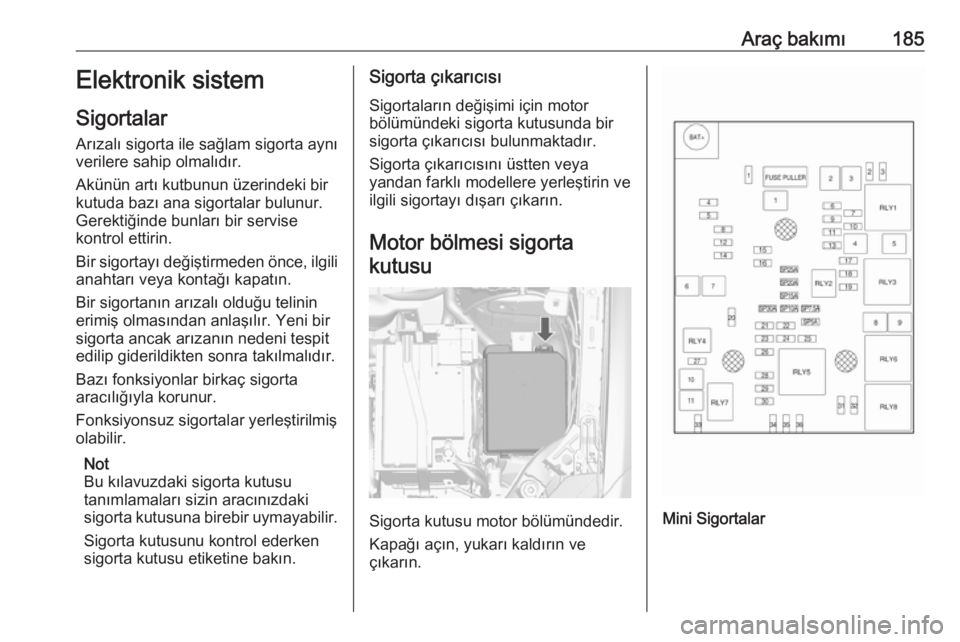

Araç bakımı185Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Akünün artı kutbunun üzerindeki bir
kutuda bazı ana sigortalar bulunur.
Gerektiğinde bunları bir servise
kontrol ettirin.
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Not
Bu kılavuzdaki sigorta kutusu
tanımlamaları sizin aracınızdaki
sigorta kutusuna birebir uymayabilir.
Sigorta kutusunu kontrol ederken
sigorta kutusu etiketine bakın.Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellere yerleştirin ve
ilgili sigortayı dışarı çıkarın.
Motor bölmesi sigortakutusu
Sigorta kutusu motor bölümündedir.
Kapağı açın, yukarı kaldırın ve
çıkarın.Mini Sigortalar

186Araç bakımıNo.Akım devresi1Sürgülü açılır tavan (Sunroof)2Yan aynalar3–4–5Elektrikli fren kontrol modülü6Akıllı akü sensörü7–8Şanzıman kontrol modülü9–10Ön far seviye ayarı11Arka cam sileceği12Isıtmalı arka cam13Ön far çalıştırıcı (sol taraf)14Isıtmalı yan ayna15–16Koltuk ısıtıcısı17Şanzıman kontrol modülüNo.Akım devresi18Motor kontrol modülü19Yakıt pompası20–21Soğutma fanı22–23Ateşleme bobini/Motor kontrol
modülü24Yıkayıcı pompası25Ön far çalıştırıcı (sağ taraf)26Motor kontrol sensörleri27–28Ateşleme29Ateşleme30Egzoz sistemi31Sol uzun huzmeli far32Sağ uzun huzmeli far33Motor kontrol modülü34KornaNo.Akım devresi35Klima sistemi36Ön sis lambası
J kutulu Sigortalar
No.Akım devresi1Elektrikli fren kontrol modülü2Ön cam sileceği3Güç modülü4Gösterge panosu sigorta kutu‐
sunun güç klemensi5–6Yakıt ısıtıcı7–8Soğutma fanı9Soğutma fanı10Motor kontrol modülü/Buji11Marş motoru

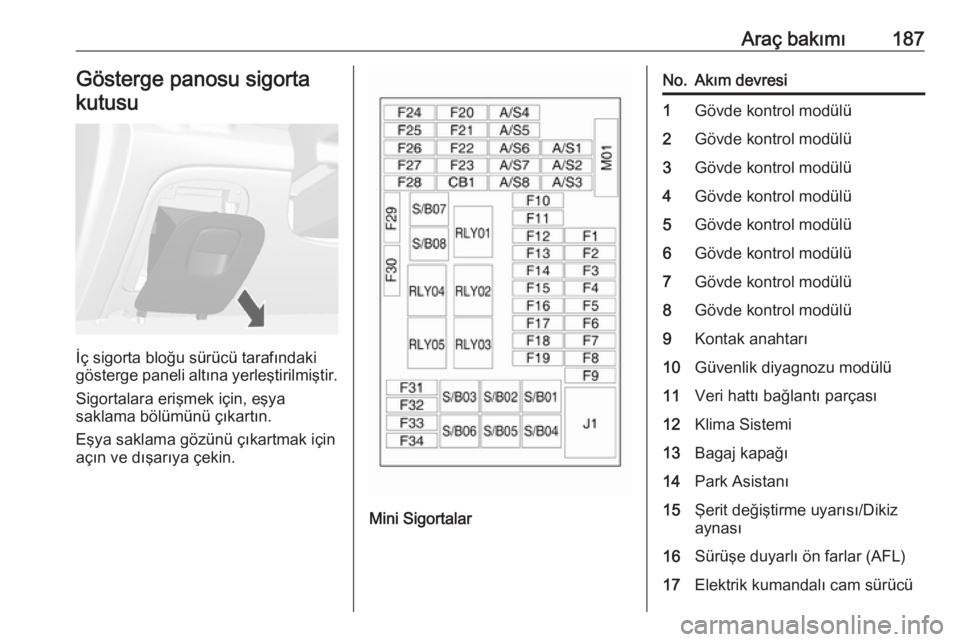

Araç bakımı187Gösterge panosu sigorta
kutusu
İç sigorta bloğu sürücü tarafındaki
gösterge paneli altına yerleştirilmiştir.
Sigortalara erişmek için, eşya
saklama bölümünü çıkartın.
Eşya saklama gözünü çıkartmak için
açın ve dışarıya çekin.
Mini Sigortalar
No.Akım devresi1Gövde kontrol modülü2Gövde kontrol modülü3Gövde kontrol modülü4Gövde kontrol modülü5Gövde kontrol modülü6Gövde kontrol modülü7Gövde kontrol modülü8Gövde kontrol modülü9Kontak anahtarı10Güvenlik diyagnozu modülü11Veri hattı bağlantı parçası12Klima Sistemi13Bagaj kapağı14Park Asistanı15Şerit değiştirme uyarısı/Dikiz
aynası16Sürüşe duyarlı ön farlar (AFL)17Elektrik kumandalı cam sürücü

188Araç bakımıNo.Akım devresi18Yağmur sensörü19Gövde kontrol modülü/Düzen‐
lenmiş gerilim kontrolü20Direksiyon simidi21AC aksesuar prizi/Otomaik
şanzıman22Çakmak/DC aksesuar prizi23Yedek24Yedek25Yedek26Yedek27Kombine gösterge/İlave ısıtıcı/
Debriyaj anahtarı28Sürüşe duyarlı ön farlar (AFL)/
Gerilim konvertörü/Ön far anah‐ tarı29Yedek30Yedek31Kombine göstergeNo.Akım devresi32Bilgi ve Eğlence Sistemi/Uyarı
sesi33Ekran /Bilgi ve Eğlence Sistemi34Onstar UHP/DAB
S/B Sigortalar
No.Akım devresi01Yedek02Yedek03Elektrik kumandalı camlar ön04Elektrik kumandalı camlar arka05Lojistik modu06Yedek07Yedek08YedekBagaj bölmesi sigorta
kutusu
Arka bölmenin sol tarafında bulunur.
Sigortalara erişmek için, kapağı
çıkartın.

Araç bakımı189
Mini Sigortalar
No.Akım devresi1Koltuk, omurga desteği, sürücü2Koltuk, omurga desteği, ön
yolcu3Amplifikatör4Karavan/römork soketi5Tüm tekerleklerden çekiş
sistemi6Yedek7LPG sistemi8Yedek9Yedek10Yedek11Römork kontrol modülü12Yedek13Isıtmalı direksiyon14Karavan/römork soketi15Yedek16Yakıtta su var sensörüNo.Akım devresi17Dikiz aynası/Arka görüş kame‐
rası18LPG sistemi
S/B Sigortalar
No.Akım devresi1Elektrik kumandalı koltuk
sürücü2Elektrik kumandalı koltuk ön
yolcu3Römork kontrol modülü4Voltaj dönüştürücü5Akü6Far yıkayıcısı7Yedek8Yedek9Yedek

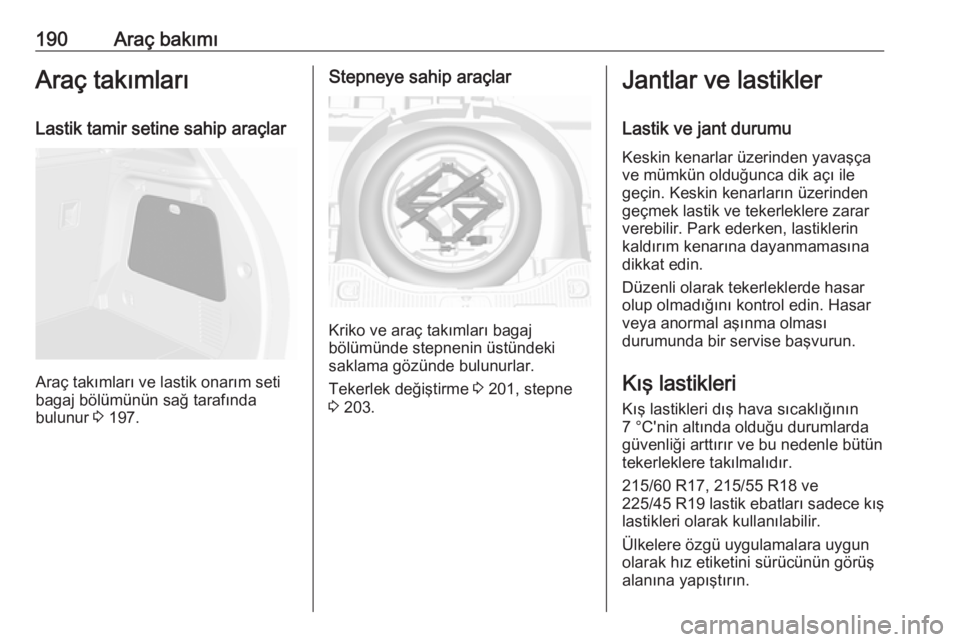

190Araç bakımıAraç takımlarıLastik tamir setine sahip araçlar
Araç takımları ve lastik onarım seti
bagaj bölümünün sağ tarafında
bulunur 3 197.
Stepneye sahip araçlar
Kriko ve araç takımları bagaj
bölümünde stepnenin üstündeki
saklama gözünde bulunurlar.
Tekerlek değiştirme 3 201, stepne
3 203.
Jantlar ve lastikler
Lastik ve jant durumu Keskin kenarlar üzerinden yavaşça
ve mümkün olduğunca dik açı ile
geçin. Keskin kenarların üzerinden
geçmek lastik ve tekerleklere zarar
verebilir. Park ederken, lastiklerin
kaldırım kenarına dayanmamasına
dikkat edin.
Düzenli olarak tekerleklerde hasar olup olmadığını kontrol edin. Hasar
veya anormal aşınma olması
durumunda bir servise başvurun.
Kış lastikleri
Kış lastikleri dış hava sıcaklığının
7 °C'nin altında olduğu durumlarda
güvenliği arttırır ve bu nedenle bütün
tekerleklere takılmalıdır.
215/60 R17, 215/55 R18 ve
225/45 R19 lastik ebatları sadece kış
lastikleri olarak kullanılabilir.
Ülkelere özgü uygulamalara uygun
olarak hız etiketini sürücünün görüş
alanına yapıştırın.
