Condução e funcionamento183Carga de acoplamento verticalA carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser
alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida, 75 kg, está
especificada na placa de
identificação do equipamento de
reboque e nos documentos do
veículo. Visar sempre atingir a carga
máxima, especialmente no caso de reboques pesados. A carga de
acoplamento vertical nunca deve ser
inferior a 25 kg.Carga do eixo traseiro
Quando o reboque está ligado e o veículo rebocador está totalmente
carregado, a carga do eixo traseiro
permitida (ver placa de identificação
ou documentos do veículo) pode ser
ultrapassada em 80 kg (veículos com
o sistema GPL: 110 kg), o peso
nominal bruto do veículo pode ser
ultrapassado em 70 kg (veículos com o sistema GPL: 95 kg). Se a carga do
eixo traseiro permitida for
ultrapassada, não se deve exceder a velocidade máxima de 100 km/h.
Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Arrumação da barra da esfera de
acoplamento amovível
O saco com a barra da esfera de
acoplamento está arrumado no
compartimento de arrumação
traseiro no piso.
Passar a correia através do olhal de fixação e apertá-la para fixar o saco.

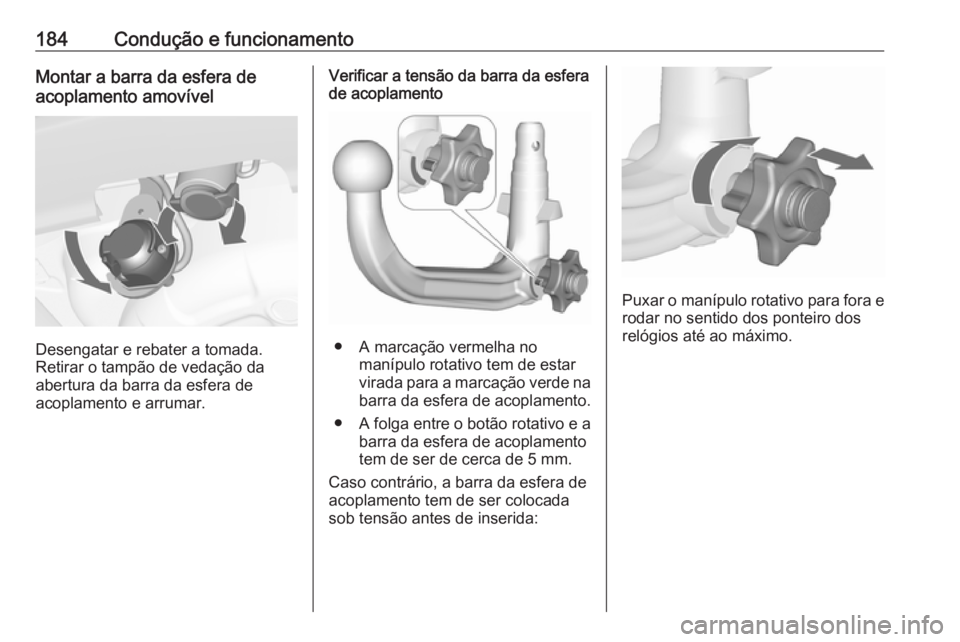

184Condução e funcionamentoMontar a barra da esfera de
acoplamento amovível
Desengatar e rebater a tomada.
Retirar o tampão de vedação da
abertura da barra da esfera de
acoplamento e arrumar.
Verificar a tensão da barra da esfera
de acoplamento
● A marcação vermelha no
manípulo rotativo tem de estar
virada para a marcação verde na
barra da esfera de acoplamento.
● A folga entre o botão rotativo e a
barra da esfera de acoplamento
tem de ser de cerca de 5 mm.
Caso contrário, a barra da esfera de
acoplamento tem de ser colocada sob tensão antes de inserida:
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo.

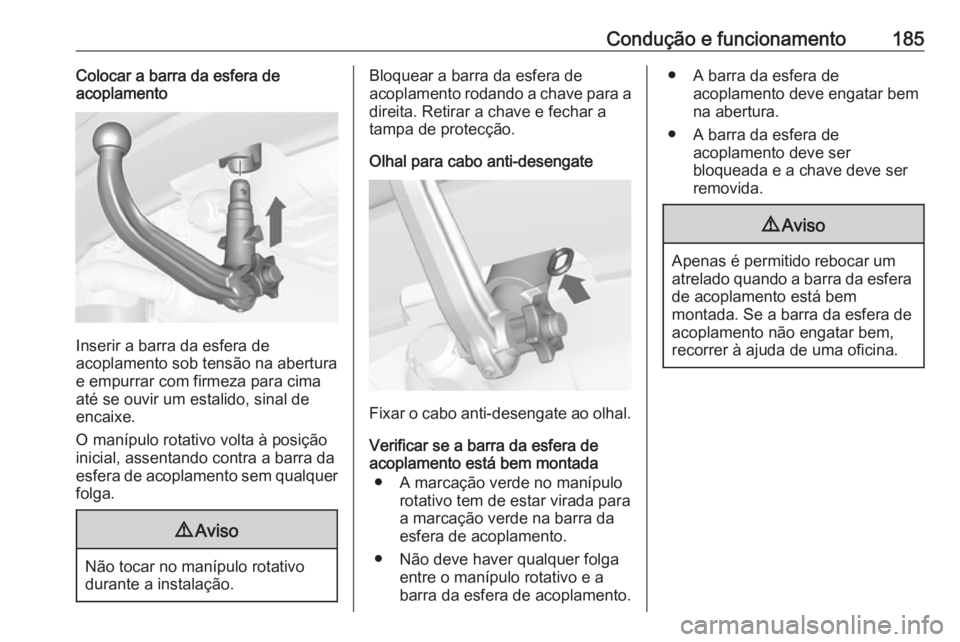

Condução e funcionamento185Colocar a barra da esfera de
acoplamento
Inserir a barra da esfera de
acoplamento sob tensão na abertura
e empurrar com firmeza para cima até se ouvir um estalido, sinal de
encaixe.
O manípulo rotativo volta à posição
inicial, assentando contra a barra da
esfera de acoplamento sem qualquer
folga.
9 Aviso
Não tocar no manípulo rotativo
durante a instalação.
Bloquear a barra da esfera de
acoplamento rodando a chave para a
direita. Retirar a chave e fechar a
tampa de protecção.
Olhal para cabo anti-desengate
Fixar o cabo anti-desengate ao olhal.
Verificar se a barra da esfera de
acoplamento está bem montada
● A marcação verde no manípulo rotativo tem de estar virada para
a marcação verde na barra da
esfera de acoplamento.
● Não deve haver qualquer folga entre o manípulo rotativo e a
barra da esfera de acoplamento.
● A barra da esfera de acoplamento deve engatar bem
na abertura.
● A barra da esfera de acoplamento deve ser
bloqueada e a chave deve ser
removida.9 Aviso
Apenas é permitido rebocar um
atrelado quando a barra da esfera
de acoplamento está bem
montada. Se a barra da esfera de
acoplamento não engatar bem,
recorrer à ajuda de uma oficina.

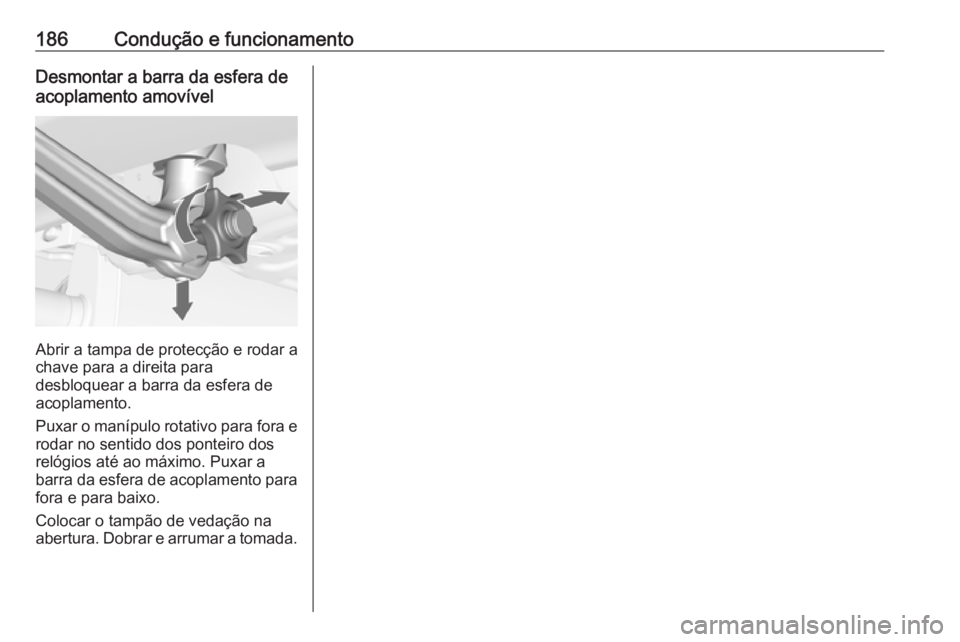

186Condução e funcionamentoDesmontar a barra da esfera de
acoplamento amovível
Abrir a tampa de protecção e rodar a
chave para a direita para
desbloquear a barra da esfera de
acoplamento.
Puxar o manípulo rotativo para fora e
rodar no sentido dos ponteiro dos
relógios até ao máximo. Puxar a
barra da esfera de acoplamento para fora e para baixo.
Colocar o tampão de vedação na abertura. Dobrar e arrumar a tomada.

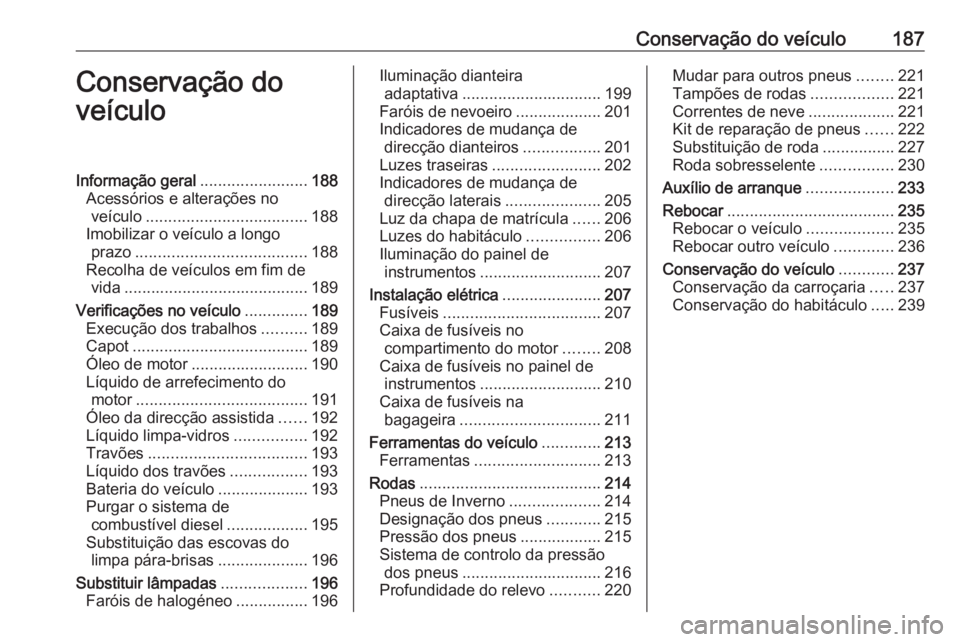

Conservação do veículo187Conservação do
veículoInformação geral ........................188
Acessórios e alterações no veículo .................................... 188
Imobilizar o veículo a longo prazo ...................................... 188
Recolha de veículos em fim de vida ......................................... 189
Verificações no veículo ..............189
Execução dos trabalhos ..........189
Capot ....................................... 189
Óleo de motor .......................... 190
Líquido de arrefecimento do motor ...................................... 191
Óleo da direcção assistida ......192
Líquido limpa-vidros ................192
Travões ................................... 193
Líquido dos travões .................193
Bateria do veículo ....................193
Purgar o sistema de combustível diesel ..................195
Substituição das escovas do limpa pára-brisas ....................196
Substituir lâmpadas ...................196
Faróis de halogéneo ................196Iluminação dianteira
adaptativa ............................... 199
Faróis de nevoeiro ...................201
Indicadores de mudança de direcção dianteiros .................201
Luzes traseiras ........................ 202
Indicadores de mudança de direcção laterais .....................205
Luz da chapa de matrícula ......206
Luzes do habitáculo ................206
Iluminação do painel de instrumentos ........................... 207
Instalação elétrica ......................207
Fusíveis ................................... 207
Caixa de fusíveis no compartimento do motor ........208
Caixa de fusíveis no painel de instrumentos ........................... 210
Caixa de fusíveis na bagageira ............................... 211
Ferramentas do veículo .............213
Ferramentas ............................ 213
Rodas ........................................ 214
Pneus de Inverno ....................214
Designação dos pneus ............215
Pressão dos pneus ..................215
Sistema de controlo da pressão dos pneus ............................... 216
Profundidade do relevo ...........220Mudar para outros pneus ........221
Tampões de rodas ..................221
Correntes de neve ...................221
Kit de reparação de pneus ......222
Substituição de roda ................227
Roda sobresselente ................230
Auxílio de arranque ...................233
Rebocar ..................................... 235
Rebocar o veículo ...................235
Rebocar outro veículo .............236
Conservação do veículo ............237
Conservação da carroçaria .....237
Conservação do habitáculo .....239

188Conservação do veículoInformação geral
Acessórios e alterações no veículo
Recomendamos a utilização de peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a fiabilidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Não efectuar alterações no sistema
eléctrico, p. ex. alterações nas
unidades electrónicas de controlo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo
Se o veículo tiver de ser armazenado
por vários meses:
● Lavar e encerar o veículo.● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar os vedantes de borracha.
● Atestar o depósito de combustível até ao cimo.
● Mudar o óleo de motor.
● Drenar o reservatório do líquido limpa-vidros.
● Verificar a protecção anti- -corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.● Estacionar o veículo num local seco e bem ventilado. Engatar a
primeira velocidade ou a marcha-
-atrás ou colocar a alavanca
selectora em P. Evitar que o
veículo descaia.
● Não aplicar o travão de mão.
● Abrir o capô, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Não esquecer que nenhum dos
sistemas está funcional, p. ex.
sistema de alarme anti-roubo.
Colocar em funcionamento
Quando o veículo vai ser colocado
novamente em funcionamento:
● Ligar o grampo ao terminal negativo da bateria do veículo.
Accionar o sistema electrónico
dos vidros eléctricos.
● Verificar a pressão dos pneus.
● Atestar o reservatório do líquido lava-vidros.
● Verificar o nível do óleo do motor.

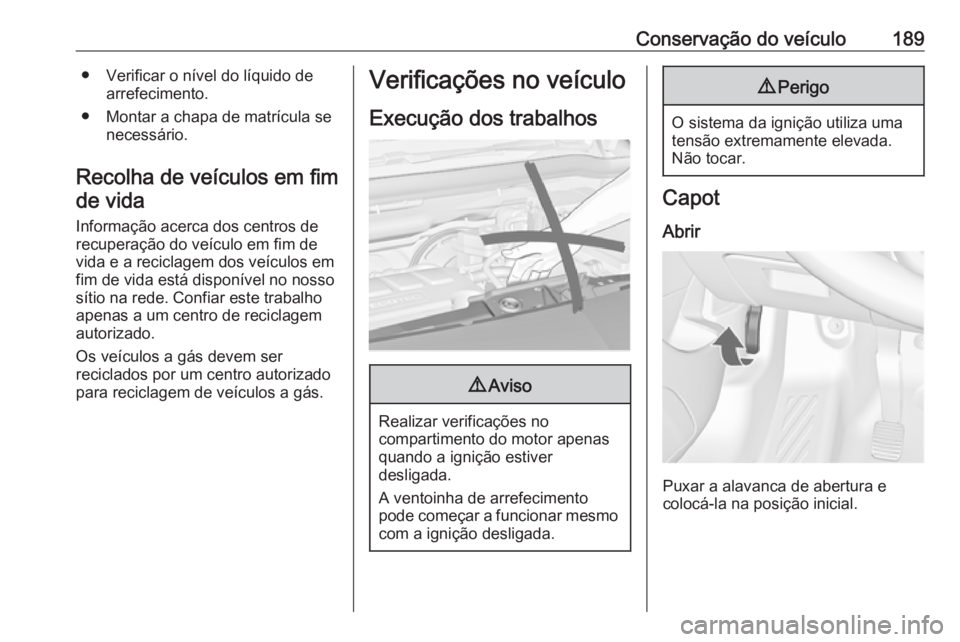

Conservação do veículo189● Verificar o nível do líquido dearrefecimento.
● Montar a chapa de matrícula se necessário.
Recolha de veículos em fim de vida
Informação acerca dos centros de
recuperação do veículo em fim de
vida e a reciclagem dos veículos em
fim de vida está disponível no nosso
sítio na rede. Confiar este trabalho
apenas a um centro de reciclagem
autorizado.
Os veículos a gás devem ser
reciclados por um centro autorizado
para reciclagem de veículos a gás.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo com a ignição desligada.
9 Perigo
O sistema da ignição utiliza uma
tensão extremamente elevada. Não tocar.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.

190Conservação do veículo
Pressionar a patilha de segurança e
abrir o capot.
Fixar o suporte do capô.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar
Antes de fechar o capô, empurrar o
suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no
engate a partir de uma altura baixa (20-25 cm). Verificar se o capô está
engatado.Atenção
Não pressionar o capô contra o
engate para evitar amolgá-lo.
Óleo de motor
Verificar o nível do óleo de motor manualmente com regularidade para
evitar danos no motor.
Certificar-se que é utilizada a
especificação de óleo correcta.
Líquidos e lubrificantes
recomendados 3 242.
O consumo máximo de óleo de motor
é de 0,6 l por 1000 km.
Verificar com o veículo numa
superfície nivelada. O motor deve estar à temperatura de
funcionamento e desligado há pelo
menos 5 minutos.
Puxar a vareta para fora. Limpá-la,
inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo do motor.
Inserir a vareta até ao batente da
pega e dar meia volta.
As varetas de verificação do óleo
variam consoante a versão do motor.
