162 Bilpleie
Merk (fortsatt)
Bruk spylervæske med isopro-
panol kan skade billyktene.
Bremser
Når bremsebelegget har nådd en
minstetykkelse, vil det høres en
pipelyd under oppbremsing.
Det er mulig å kjøre videre, men
sørg for å få skiftet ut bremsebe-
legget snarest mulig.
Med nye bremsebelegg må du ikke
foreta unødig kraftige oppbrem-
singer de første turene.
Bremsevæske
{Advarsel
Bremsevæske er giftig og
etsende. Unngå kontakt med
øyne, hud, tekstiler og lakkerte
flater.
Bremsevæskenivået skal ligge
mellom merkeneMINogMAX.
Søk hjelp hos et verksted
hvis væskenivået er lavere
enn MIN -merket.
Bremse- og clutchvæske. Anbefalte
væsker og smøremidler 0196
ii.
Batteri
Bilbatteriet er vedlikeholdsfritt forut-
satt at kjøremåten er slik at batteriet
lades tilstrekkelig. Småkjøring og
hyppige motorstarter kan tappe
batteriet. Unngå å bruke
unødvendig elektrisk utstyr.
Batterier skal ikke kastes i hushold-
ningsavfallet. De skal leveres inn til
aktuelle mottakssteder.
Hvis bilen parkeres i mer enn 4
uker, kan det føret til at batteriet
utlades. Koble polklemmen fra
bilbatteriets minuspol.
Til- og frakobling av bilbatteriet må
bare gjøres når tenningen er
slått av.
Skifte bilbatteri
Merk
Ethvert avvik fra anvisningene i
dette avsnittet kan føre til midlertidig
deaktivering av stopp/start-sy-
stemet.
Når bilbatteriet skiftes, er det viktig å
kontrollere at det ikke er noen åpne
ventilasjonshull i nærheten av
plusspolen. Hvis et ventilasjonshull
er åpent i dette området, må det

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 163
stenges med en blidplugg, og venti-
lasjonen i nærheten av minuspolen
må åpnes.
I biler med et AGM-batteri (absorbe-
rende glassmatte), må det påses at
batteriet erstattes med et annet
AGM-batteri.
Vi anbefaler å bruke et originalt
Opel-bilbatteri.
Merk
Bruk av andre typer AGM-bilbatte-
rier enn det originale Opel-bilbatte-
riet kan føre til at stopp/
start-systemets ytelse svekkes.
Vi anbefaler at du overlater utskif-
ting av bilbatteriet til et verksted.
Stopp/start-system.Stopp/start-sy-
stem 0139
ii.
Lade bilbatteriet
{Advarsel
Hvis bilen har stopp/start-system,
må du kontrollere at ladepoten-
sialet ikke overstiger 14,6 volt ved
bruk av batterilader. Ellers kan
batteriet skades. Bruk av startkabler
0190
ii.
Advarselsetikett
Symbolforklaring:
.
Ingen gnister, åpen flamme eller
røyking.
. Skjerm alltid øynene. Eksplosive
gasser kan forårsake blindhet
eller skade.
. Oppbevar bilbatteriet utilgjen-
gelig for barn.
. Bilbatteriet inneholder svovel-
syre, som kan forårsake blindhet
eller alvorlige brannskader. .
Se instruksjonsboken for mer
informasjon.
. Det kan være eksplosive gasser
rundt bilbatteriet.
Utskifting av viskerblad
Viskerblader på frontruten
Løft opp viskerarmen. Trykk på
frigjøringsspaken, og løsne visker-
bladet.
Fest viskerbladet med en liten vinkel
i forhold til viskerarmen og trykk til
det klikker på plass.
Senk viskerarmen forsiktig.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
174 Bilpleie

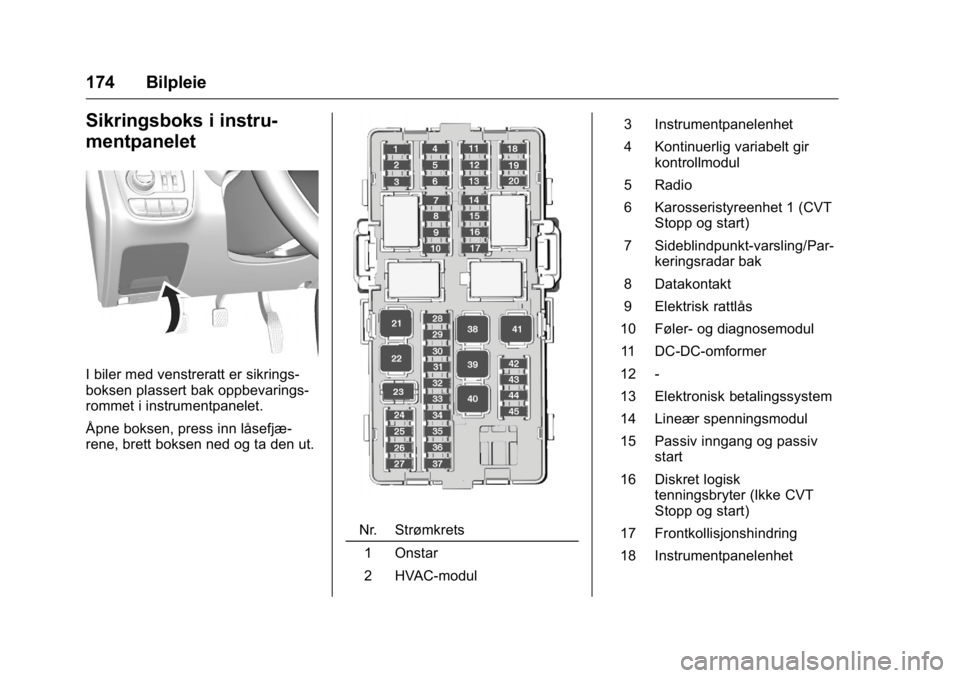

Sikringsboks i instru-
mentpanelet
I biler med venstreratt er sikrings-
boksen plassert bak oppbevarings-
rommet i instrumentpanelet.
Åpne boksen, press inn låsefjæ-
rene, brett boksen ned og ta den ut.
Nr. Strømkrets1 Onstar
2 HVAC-modul 3 Instrumentpanelenhet
4 Kontinuerlig variabelt gir
kontrollmodul
5 Radio
6 Karosseristyreenhet 1 (CVT Stopp og start)
7 Sideblindpunkt-varsling/Par- keringsradar bak
8 Datakontakt
9 Elektrisk rattlås
10 Føler- og diagnosemodul 11 DC-DC-omformer
12 -
13 Elektronisk betalingssystem
14 Lineær spenningsmodul
15 Passiv inngang og passiv start
16 Diskret logisk tenningsbryter (Ikke CVT
Stopp og start)
17 Frontkollisjonshindring
18 Instrumentpanelenhet

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 175
19 Reflektert lysdiode-var-slingsdisplay
20 Hovedlys nivåregulerings- bryter
21 Elektrisk frontrute
22 Elektrisk bakvindu
23 -
24 Automatisert manuell girmodul
25 Ekstra strømuttak
26 Soltak
27 -
28 Karosserielektronikk 8
29 Karosserielektronikk 7
30 Karosserielektronikk 6
31 Karosserielektronikk 5
32 Karosserielektronikk 4
33 Karosserielektronikk 3
34 Karosseristyreenhet 2 (Ikke CVT Stopp og start)
35 Karosseristyreenhet 1 (Ikke CVT Stopp og start) 36 Diskret logisk
tenningsbryter (CVT Stopp
og start)
37 Rattreguleringenes bakgrunnslys
38 -
39 Logistikk/DC-DC-omformer
40 Elektrisk hurtig førervindu
41 Viftemotor
42 Oppvarmede seter foran
43 HVAC-modul
44 Oppvarmet ratt
45 Karosseristyreenhet 2 (CVT Stopp og start)Bilens verktøysett
Verktøy
Biler med dekkreparasjonssett
Verktøyet oppbevares i rommet
under gulvdekselet i bagasjerommet
sammen med dekkreparasjons-
settet.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
180 Bilpleie
Velg:
.Lofor komforttrykk opptil 3
personer
. Eco for Eco-trykk opptil 3
personer
. Hifor maksimal last
Tilpasningsprosess for
TPMS-føler
Alle TPMS-følere har en unik identi-
fikasjonskode. Etter dekkrotasjon,
skifte av alle fire hjul eller skifte av
én eller flere dekktrykkfølere må
ID-koden avstemmes med en ny
dekk-/hjulposisjon. Tilpasningspro-
sessen for TPMS-følere må også utføres etter at et reservedekk er
byttet ut med et dekk som
inneholder TPMS-føler.
Feillampen skal slukke og varsels-
meldingen eller koden skal forsvinne
etter neste tenningssyklus. Følerne
er tilpasset til dekk-/hjulposisjonene
med et TPMS-innlæringsverktøy, i
følgende rekkefølge: Venstre
fordekk, høyre fordekk, høyre
bakdekk og venstre bakdekk.
Blinklyset for gjeldende aktive
posisjon lyser inntil føleren er
avstemt.
Kontakt verkstedet for å avtale
service eller kjøpe et programme-
ringsverktøy. Det tar to minutter å
tilpasse den første dekk/ hjul-posi-
sjonen, og fem minutter i alt for å
tilpasse alle fire dekk/hjul-posisjo-
nene. Dersom det tar lengre tid, vil
tilpasningsprosessen stoppe. Den
må da startes på nytt.
Tilpasningsprosessen for TPMS-fø-
lerne er:
1. Sett alltid på parkerings- bremsen.
2. Slå på tenningen. 3. Sett girvelgeren til nøytral.
4. Bruk
MENYpå blinklyshen-
delen for å velge Bilinforma-
sjonsmenyen i
førerinformasjonen.
5. Bla til dekktrykkmenyen ved hjelp av tommelhjulet.
6. Trykk på SET/CLRfor å
begynne tilpasningsprosessen
for følerne. Det vises en
melding som ber om godkjen-
ning av prosessen.
7. Trykk på SET/CLRigjen for å
bekrefte valget. To støt fra
hornet bekrefter at mottakeren
er i programmeringsmodus.
8. Begynn med venstre fordekk.
9. Plasser gjenprogrammerings- verktøyet på dekkskulderen
ved ventilspindelen. Trykk så
på knappen for å aktivere
trykkovervåkingssensoren
(TPMS). Et lydsignal bekrefter
at sensorens identifiserings-
kode passer til dekkets og
hjulets posisjon.
10. Fortsett til høyre fordekk og gjenta prosedyren i trinn 9.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Bilpleie 191
4. Koble den andre enden av densvarte kabelen til et jordings-
punkt på bilen, f.eks. motor-
blokken eller en motorfestebolt.
Koble til så langt som mulig fra
det utladede batteriet.
Avstanden må være minst
60 cm (24 tommer).
Plasser kablene slik at de ikke
kommer i berøring med roterende
deler i motorrommet.
Starte motoren: 1. Start motoren i bilen som leverer startstrøm.
2. Start den andre motoren etter 5 minutter. Startforsøk på
maksimalt 15 sekunder og med
1 minutts mellomrom mellom
hvert forsøk.
3. La begge motorene gå på tomgang med tilkoblede kabler
i ca. 3 minutter.
4. Slå på strømforbrukere (f.eks. hovedlys, oppvarmbar bakrute)
i bilen som mottar startstrøm.
5. Koble fra kablene i nøyaktig motsatt rekkefølge.Tauing av kjøretøyet
Hvis du ikke får tak i bergingstje-
neste i et nødstilfelle, kan bilen
taues midlertidig ved bruk av et tau
som festes i slepefestet.
Løsne dekselet ved å bruke
skrutrekkeren, og ta av dekselet.
Slepeøyet ligger i bilens verktøysett.
SeVerktøy 0175
ii.
Skru slepeøyet helt inn til det
stopper i vannrett stilling. (Bør være
i kontakt med slepeøyet.)
Fest slepetauet, eller helst slepe-
stangen, i slepeøyet.
Slepeøyet må bare brukes til tauing
og ikke til berging av bilen.
Slå på tenningen for å frigjøre
rattlåsen, og for å kunne betjene
bremselys, horn og frontrutevi-
skerne.
Sett bilen i fri (nøytral).

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
210 Indeks
IndeksA
AdvarselFilskift (LDW) . . . . . . . . . . . . . . . . . 153
Merknader og Fare . . . . . . . . . . . . . . 4
Advarsel om filskifte (LDW) . . . . . 153
Advarsler
Varselblinklys . . . . . . . . . . . . . . . . . . . 87
Alarm Tyveri- . . . . . . . . . . . . . . . . . . . . . . . . . . 23
AM/FM-radio . . . . . . . . . . . . . . . . . . . . 104
Anbefalte oljer/væsker og
smøremidler . . . . . . . . . . . . . . . . . . . 196
Andre elementer Klimaanlegg . . . . . . . . . . . . . . . . . . 129
Anti- Spinn (TCS) . . . . . . . . . . . . . . . . . . 145
Arbeider . . . . . . . . . . . . . . . . . . . . . . . . 135 Servicebehov . . . . . . . . . . . . . . . . . . . 68
Servicekontrollampe . . . . . . . . . . . . 68
Tilbehør og endringer . . . . . . . . . 158
Utføre arbeid selv . . . . . . . . . . . . . 159
Automatisk Funksjon for motorstart og-stopp . . . . . . . . . . . . . . . . . . . . . . . 139
Automatisk hastighetskon- troll . . . . . . . . . . . . . . . . . . . . . . . . . . . . 150
Lampe . . . . . . . . . . . . . . . . . . . . . . . . . . 72
Autostoppmodus . . . . . . . . . . . . . . . . 71 Avstigningslys . . . . . . . . . . . . . . . . . . . 91B
Bagasjerom . . . . . . . . . . . . . . . . . 22, 51
Bagasjerom/bagasjeroms-
panel . . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Bakkestartstøtte (HSA) . . . . . . . . . 145
Baklys . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Baklys indikatorlampe . . . . . . . . . . . 71
Bakruter
Oppvarmet . . . . . . . . . . . . . . . . . . . . . 28
Bakrutevisker/-spyler . . . . . . . . . . . . 60
Barnesikringssystemer
Top-Tether . . . . . . . . . . . . . . . . . . . . . . 49
Barnesikringsutstyr ISOFIX . . . . . . . . . . . . . . . . . . . . . . . . . 47
Monteringssteder . . . . . . . . . . . . . . . 44
Systemer . . . . . . . . . . . . . . . . . . . . . . . 43
Barnesikringsutstyr med øvre strammestropp . . . . . . . . . . . . . . . . . 49
Batteri . . . . . . . . . . . . . . . . . . . . . . . . . . 162
Beskyttelse . . . . . . . . . . . . . . . . . . . . . 92
Bruk av startkabler . . . . . . . . . . . 190
Belysning på midtkonsoll . . . . . . . . 91
Betjening Infotainment . . . . . . . . . . . . . . . . . . 101
Betjeningselementer for utvendige lys . . . . . . . . . . . . . . . . . . . 86

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
214 Indeks
Lys (fortsatt)Kjørelys (DRL) . . . . . . . . . . . . . . . . . . 87
Kollisjonspute På/Av . . . . . . . . . . . . 68
Kollisjonsputer og belte-
strammere . . . . . . . . . . . . . . . . . . . . 67
Kurvekjøring . . . . . . . . . . . . . . . . . . . . 89
Ladesystem . . . . . . . . . . . . . . . . . . . . 68
Midtkonsoll . . . . . . . . . . . . . . . . . . . . . 91
Motoroljetrykk . . . . . . . . . . . . . . . . . . 70
Nummerskilt . . . . . . . . . . . . . . . . . . 170
Parkeringsradar med ultralyd . . . 69
Påstigning . . . . . . . . . . . . . . . . . . . . . . 91
Redusert motoreffekt . . . . . . . . . . . 71
Rygging . . . . . . . . . . . . . . . . . . . . . . . . 89
Servicekontrollampe . . . . . . . . . . . . 68
Sikkerhetsbeltepåminnelse . . . . . 67
Startsperre . . . . . . . . . . . . . . . . . . . . . 71
Styring av belysning . . . . . . . . . . . . 90
Tåkelys foran . . . . . . . . . . . . . . . 71, 88
Tåkelys, bak . . . . . . . . . . . . . . . . . . . . 71
Utvendige betjeningsele- menter . . . . . . . . . . . . . . . . . . . . . . . . 86
Varsel for blokkeringsfrie
bremser (ABS) . . . . . . . . . . . . . . . . 69
Varsel for lite drivstoff . . . . . . . . . . . 71
Varsel om kjølevæsketempe- ratur . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
Veksler for fjernlys og nærlys . . . 86 Lys, blinklys . . . . . . . . . . . . . . . . . . . . . 88
M
Målere
Blinklys . . . . . . . . . . . . . . . . . . . . . . . . . 67
Drivstoff . . . . . . . . . . . . . . . . . . . . . . . . 63
Kilometerteller . . . . . . . . . . . . . . . . . . 62
Motorens kjølevæsketempe-ratur . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Servicedisplay . . . . . . . . . . . . . . . . . . 66
Speedometer . . . . . . . . . . . . . . . . . . . 62
Tripteller . . . . . . . . . . . . . . . . . . . . . . . . 62
Turteller . . . . . . . . . . . . . . . . . . . . . . . . 63
Manuelle vinduer . . . . . . . . . . . . . . . . 26
Manuelt gir . . . . . . . . . . . . . . . . . . . . . 143
Meldinger Bil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77
Merknader, Fare og Advarsel . . . . . 4
Mønsterdybde . . . . . . . . . . . . . . . . . . 181
Motor Automatisk start/stopp--
funksjon . . . . . . . . . . . . . . . . . . . . . 139
Eksos . . . . . . . . . . . . . . . . . . . . . . . . 142
Kjølevæske . . . . . . . . . . . . . . . . . . . 161
Lampe for oljetrykk . . . . . . . . . . . . . 70
Lampe for redusert effekt . . . . . . . 71
Måler for kjølevæsketempe- ratur . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
Og servicebehov . . . . . . . . . . . . . . . 68 Motor (fortsatt)
Start . . . . . . . . . . . . . . . . . . . . . . .15, 138
Varsellampe for kjølevæske-
temperatur . . . . . . . . . . . . . . . . . . . . 70
Motordata . . . . . . . . . . . . . . . . . . . . . . 203
Motoridentifikasjon . . . . . . . . . . . . . . 202
N
Nett, bagasje, lite . . . . . . . . . . . . . . . . 54
Nøkler . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
O
Olje Bremser . . . . . . . . . . . . . . . . . . . . . . 162
Motor . . . . . . . . . . . . . . . . . . . . . . . . . 160
Spyler . . . . . . . . . . . . . . . . . . . . . . . . 161
Oljetrykk Trykk-lampe . . . . . . . . . . . . . . . . . . . . 70
OnStar
®system . . . . . . . . . . . . . . . . . 82
Oppbevaringsområder
Bagasjerom/bagasjeroms-panel . . . . . . . . . . . . . . . . . . . . . . . . . . 53
Hanskerom . . . . . . . . . . . . . . . . . . . . . 50
Informasjon om lasting av bilen . . . . . . . . . . . . . . . . . . . . . . . . . . 55
Instrumentpanel . . . . . . . . . . . . . . . . 50
Lite bagasjenett . . . . . . . . . . . . . . . . 54
Oppbevaringsplasser Bagasjerom . . . . . . . . . . . . . . . . 22, 51
